Đèn LED Thanh Đứng (Standing Light Bar) In 3D

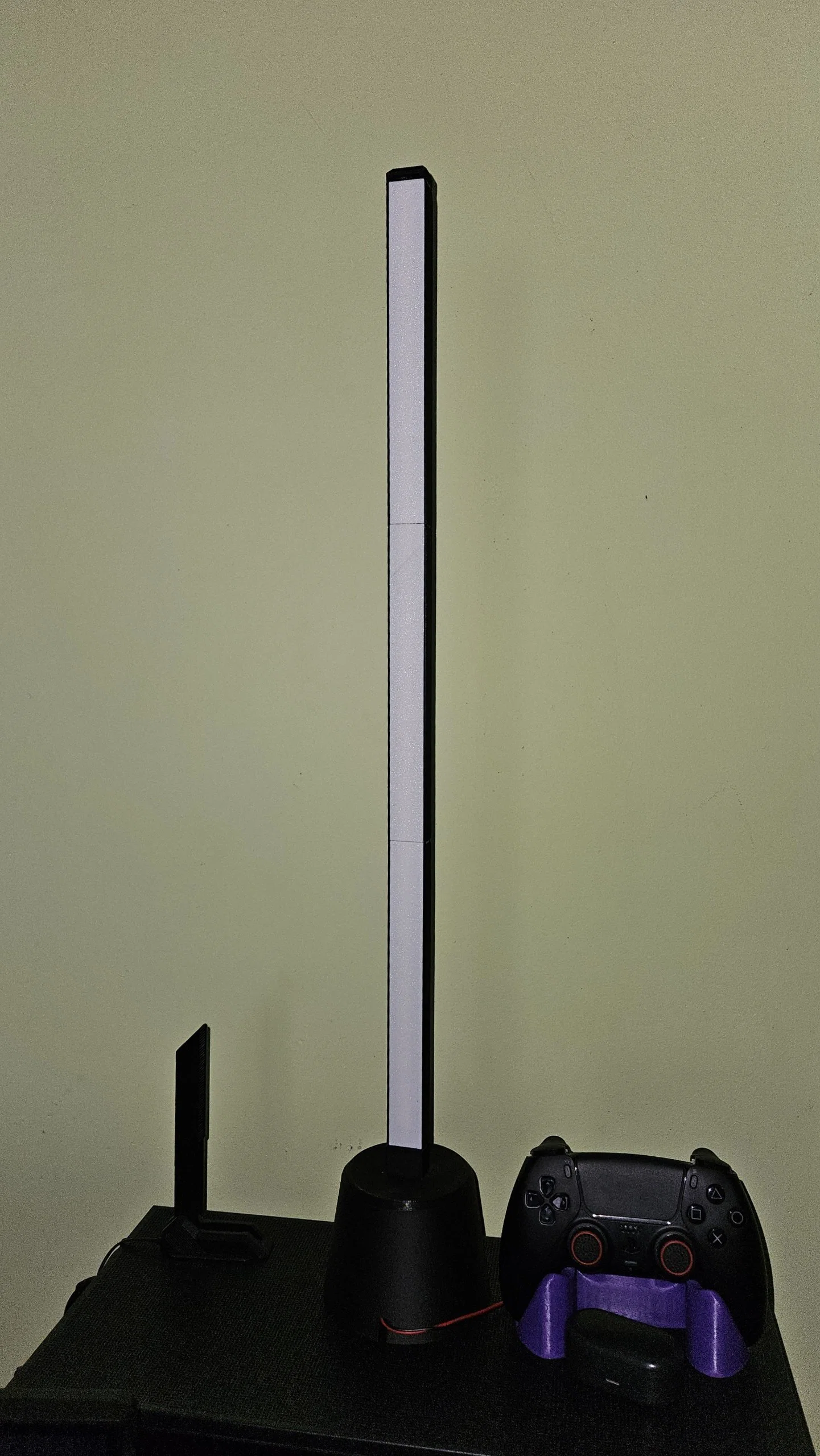

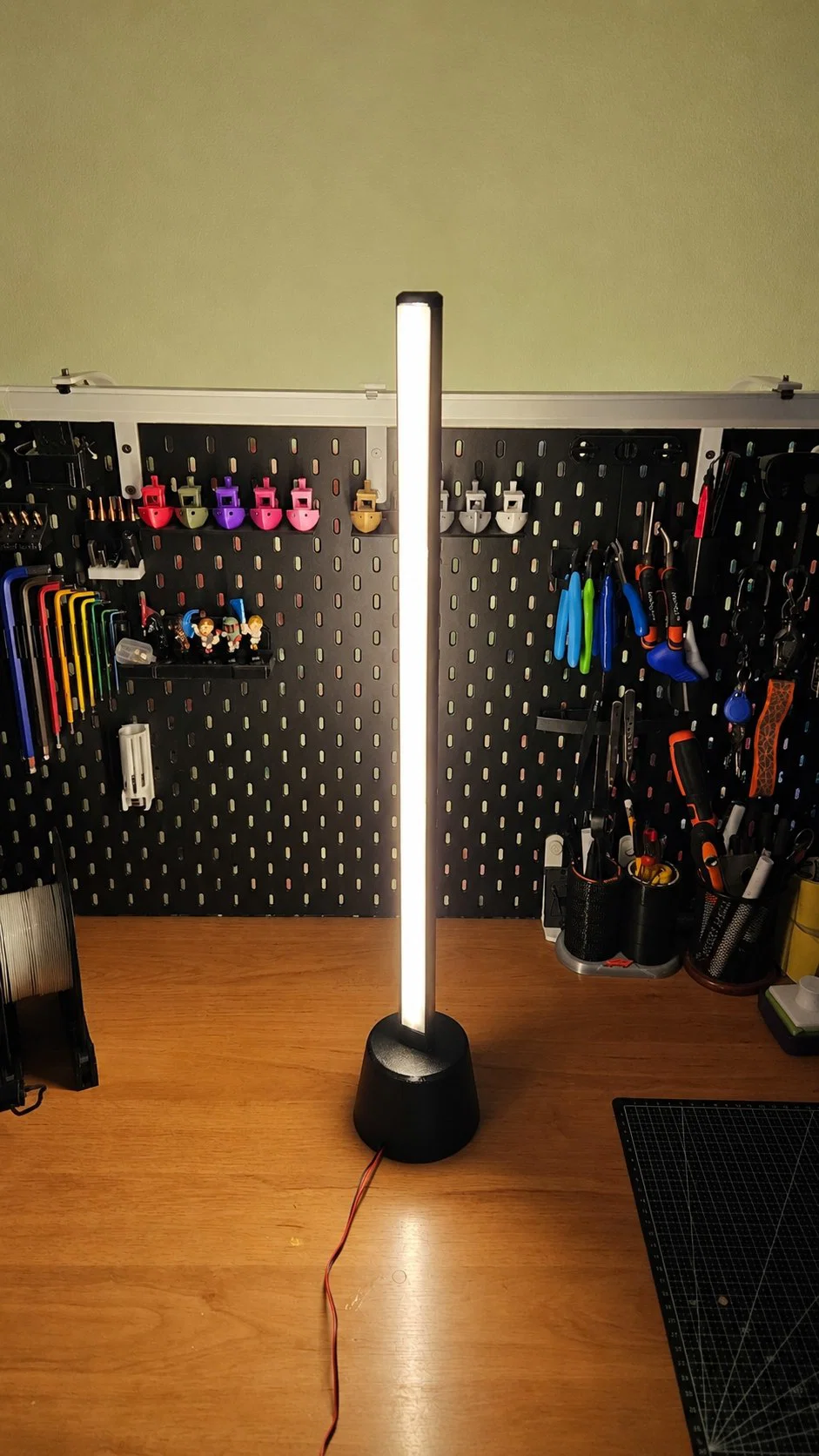

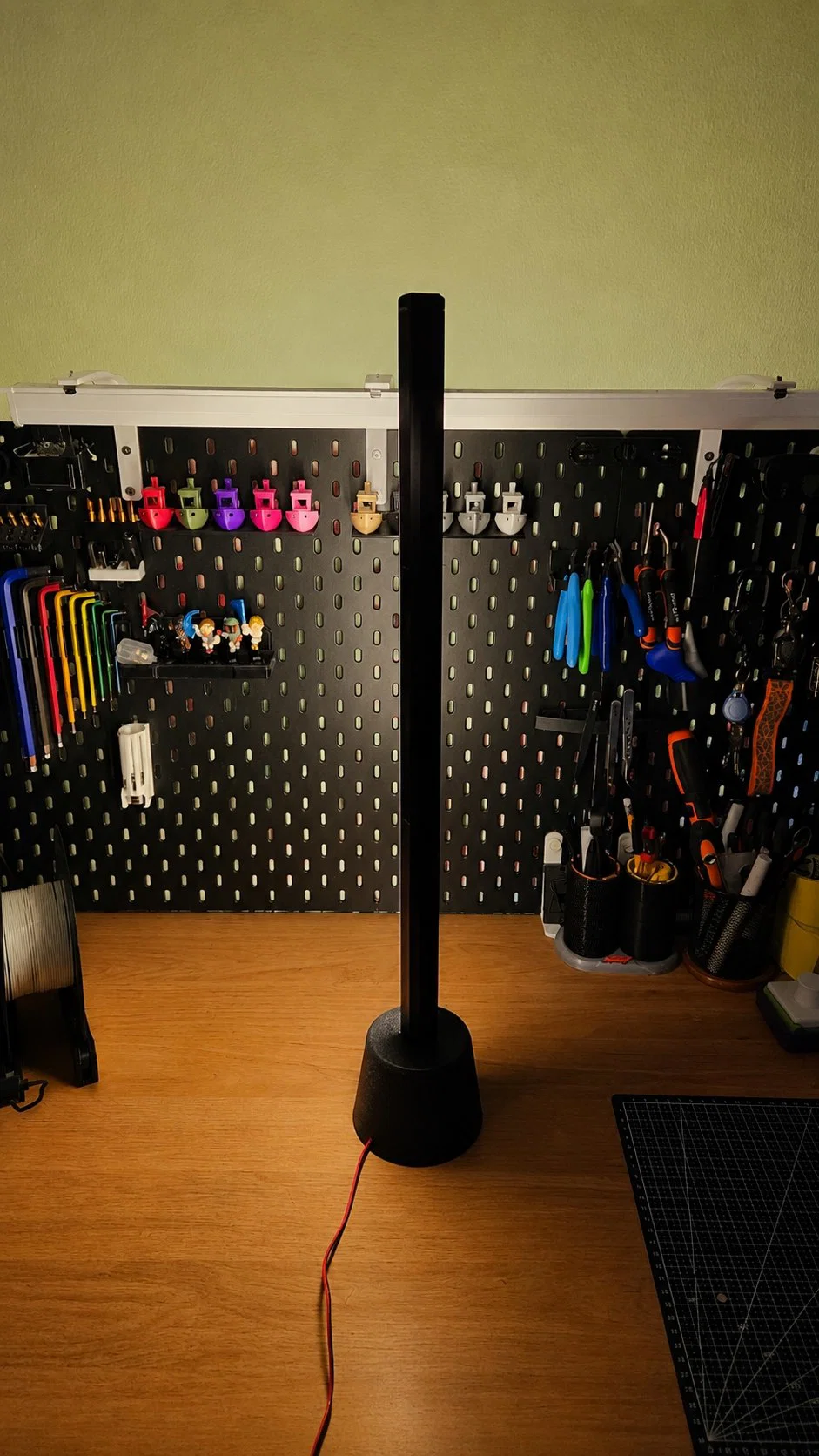

Mình quyết định làm một cây đèn LED dạng thanh đứng cho bàn làm việc, và đây là thành phẩm. Đây là phiên bản thứ 3, mình sẽ thỉnh thoảng cập nhật thêm.

Các phần (Parts):

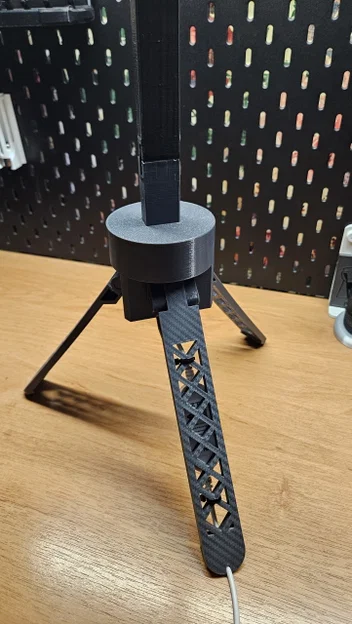

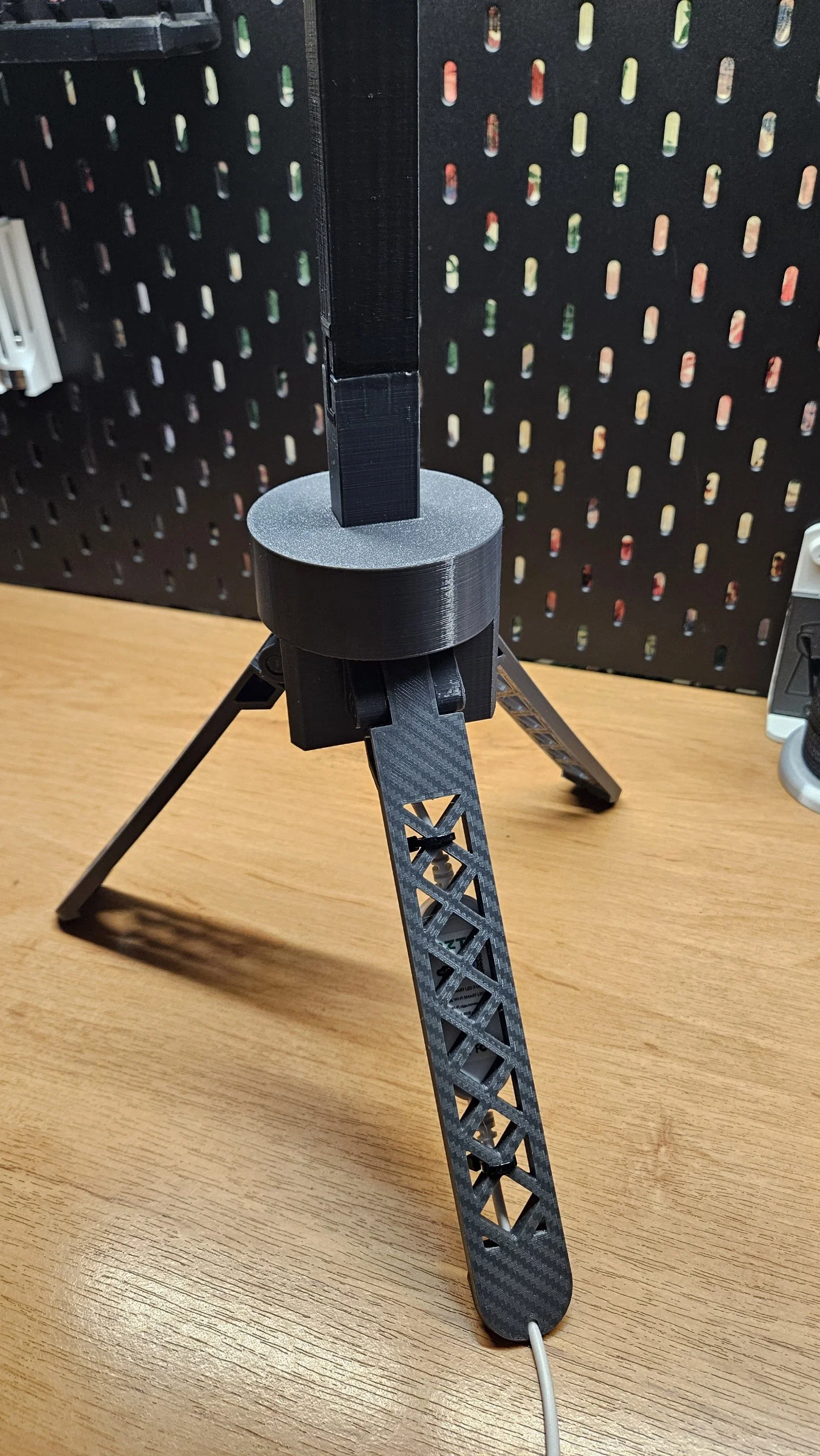

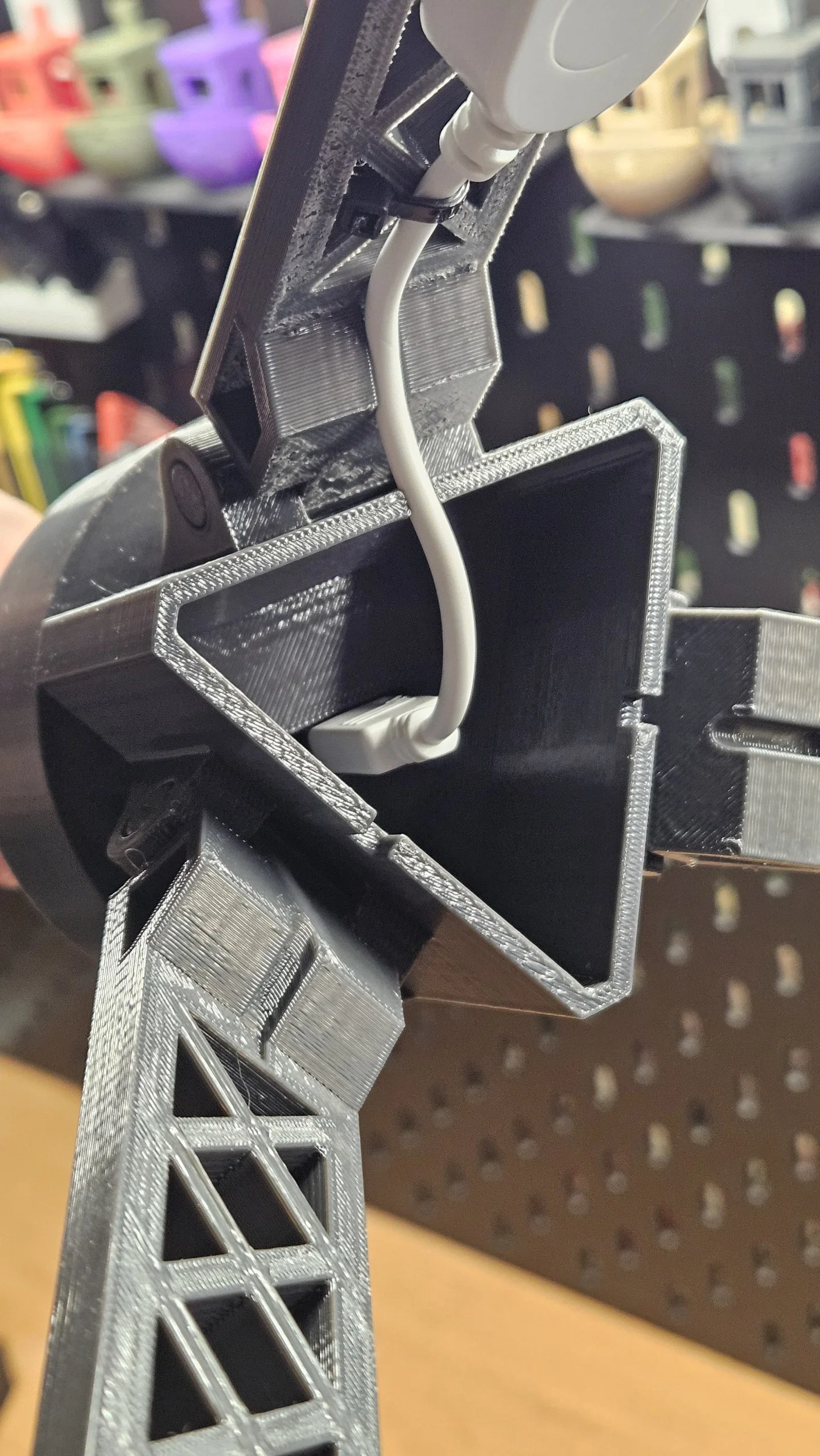

• Chân tripod phía dưới của light bar (biến thể dùng cho sàn)

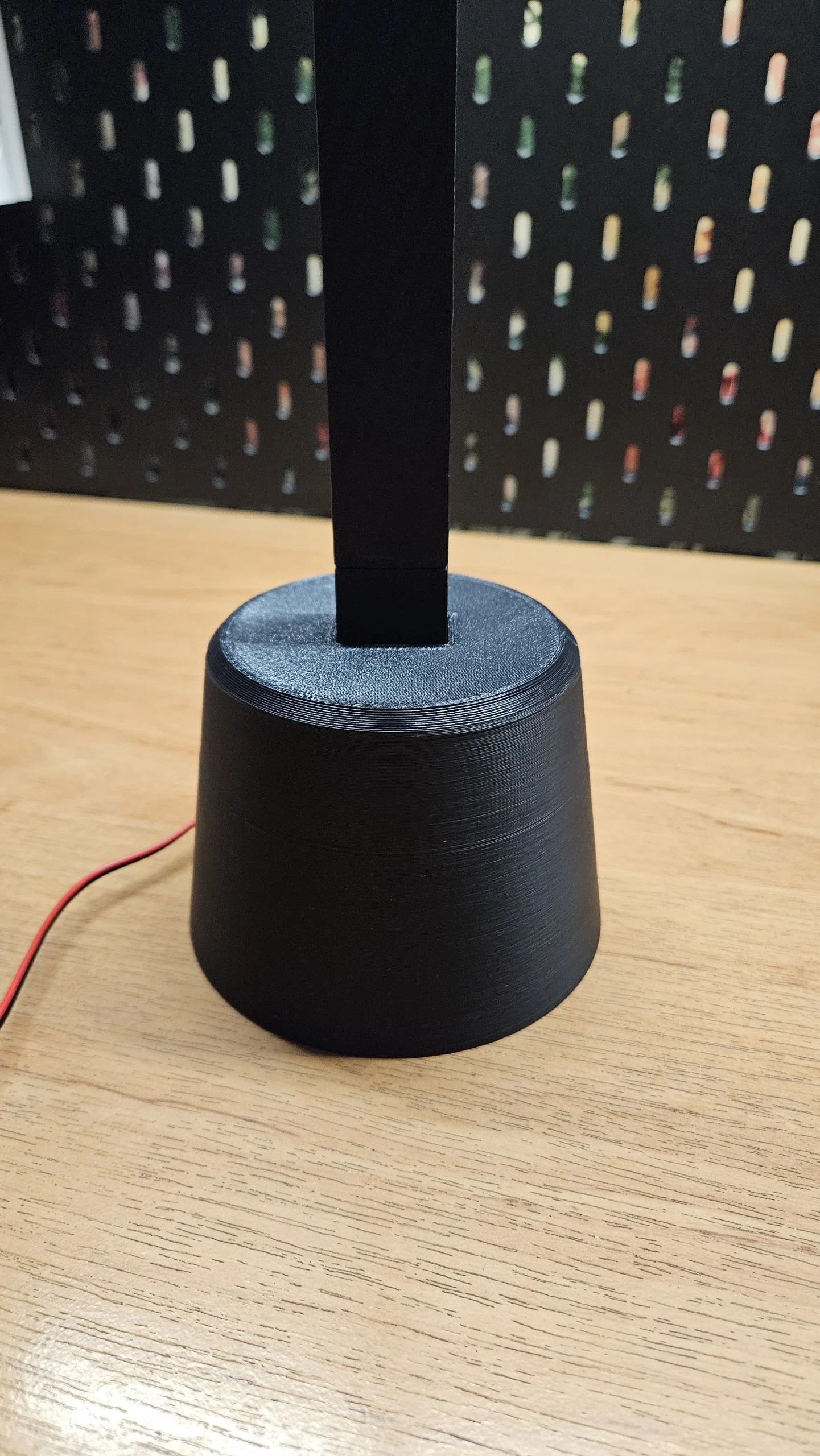

• Chân đế bàn phía dưới của light bar

• Light bar bottom p2

• Đoạn thân light bar (section)

• Nắp che đoạn thân light bar (section cover)

• Light bar pin40

• Light bar pin35 (cho phần trên)

• Phần top của light bar

• Light bar T-clip

Trước hết: Kích thước bàn in tối thiểu 21 cm

Có thể in bằng PLA, PETG, ABS, miễn là bạn chắc chắn dải LED không bị quá nhiệt và nhựa không bị cong/vênh. Khe để dán LED strip rộng 15mm.

LẮP RÁP (ASSEMBLE):

• In bao nhiêu section tuỳ bạn (mình khuyên 3 đoạn cho bản để bàn, tối đa 6 đoạn cho bản để sàn), nối bằng pin40 và khoá lại bằng T-clips.

• Với phần Top, dùng pin35 và khoá bằng T-clips.

• Bottom part 2 nối bằng pin40 và T-clips.

• Phần chân đế dưới cũng nối bằng pin40 và ấn vào bottom stand (làm bước này sau khi bạn dán LED strip vào phần section), nó phải thật khít.

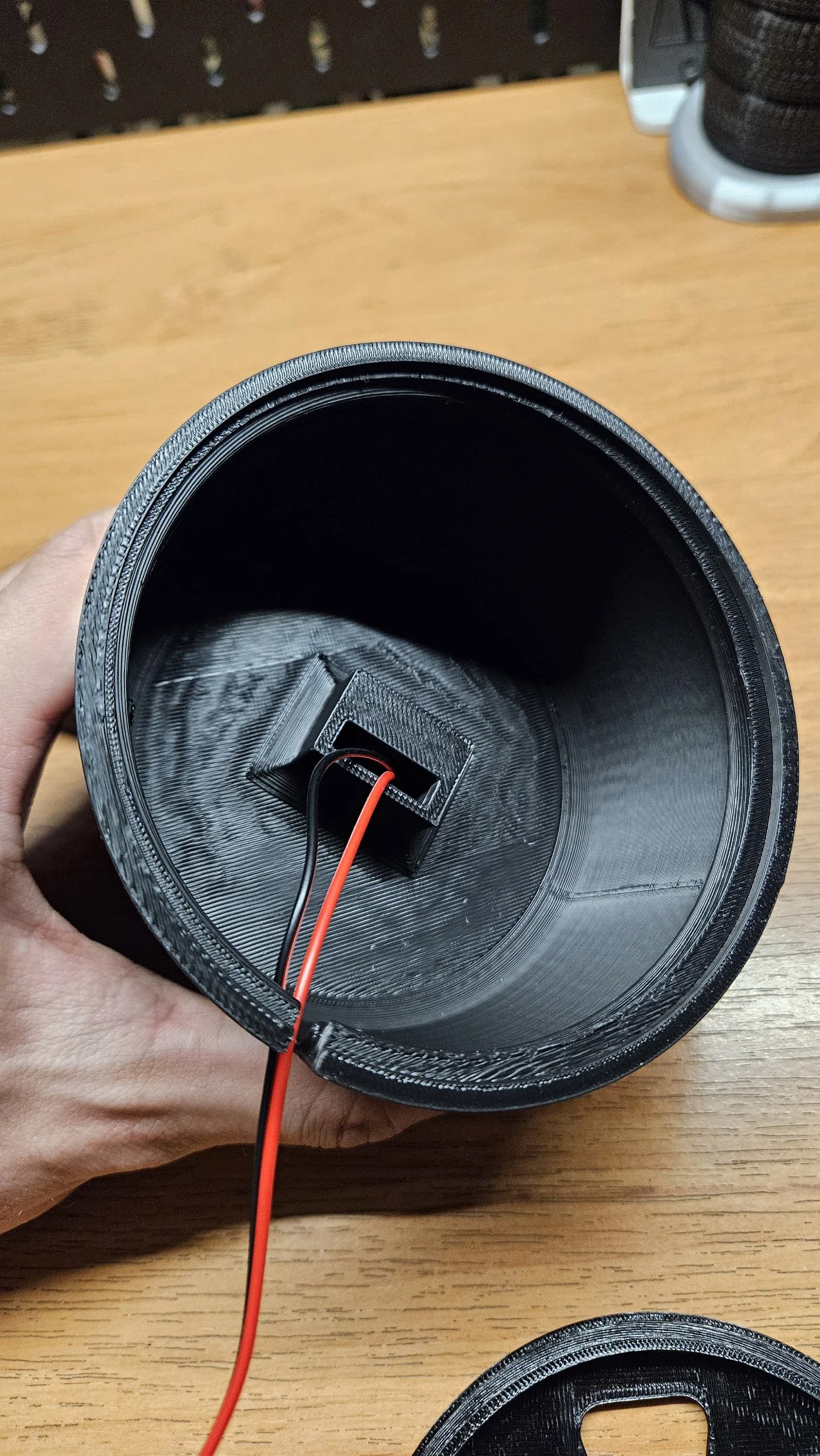

• Nếu dây của bộ nguồn nhỏ bị dài quá thì có một khoảng trống bên dưới bottom part để giấu dây.

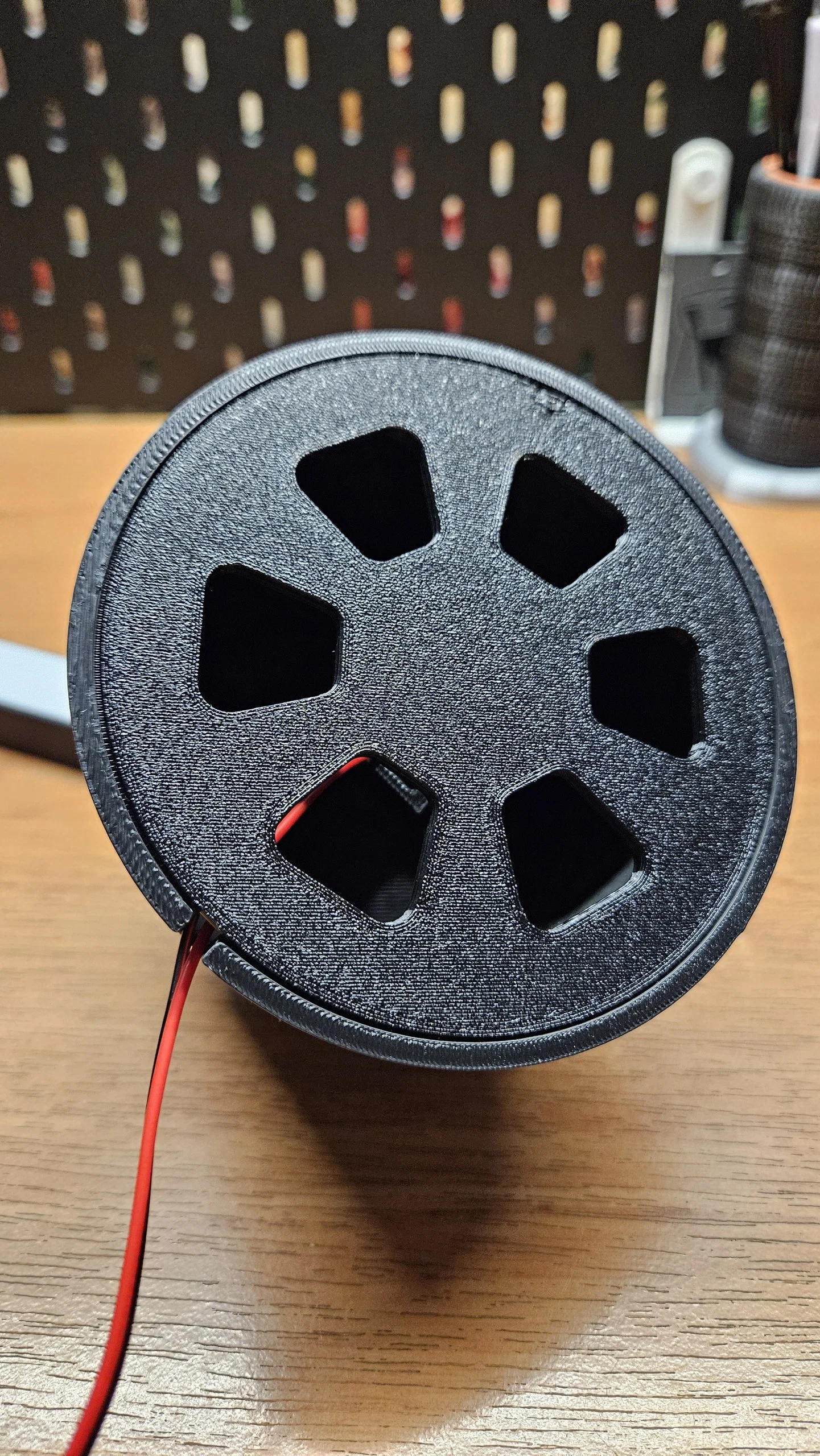

• Với bản chân đế để bàn, dùng một screw cap để đóng lại và cố định dây.

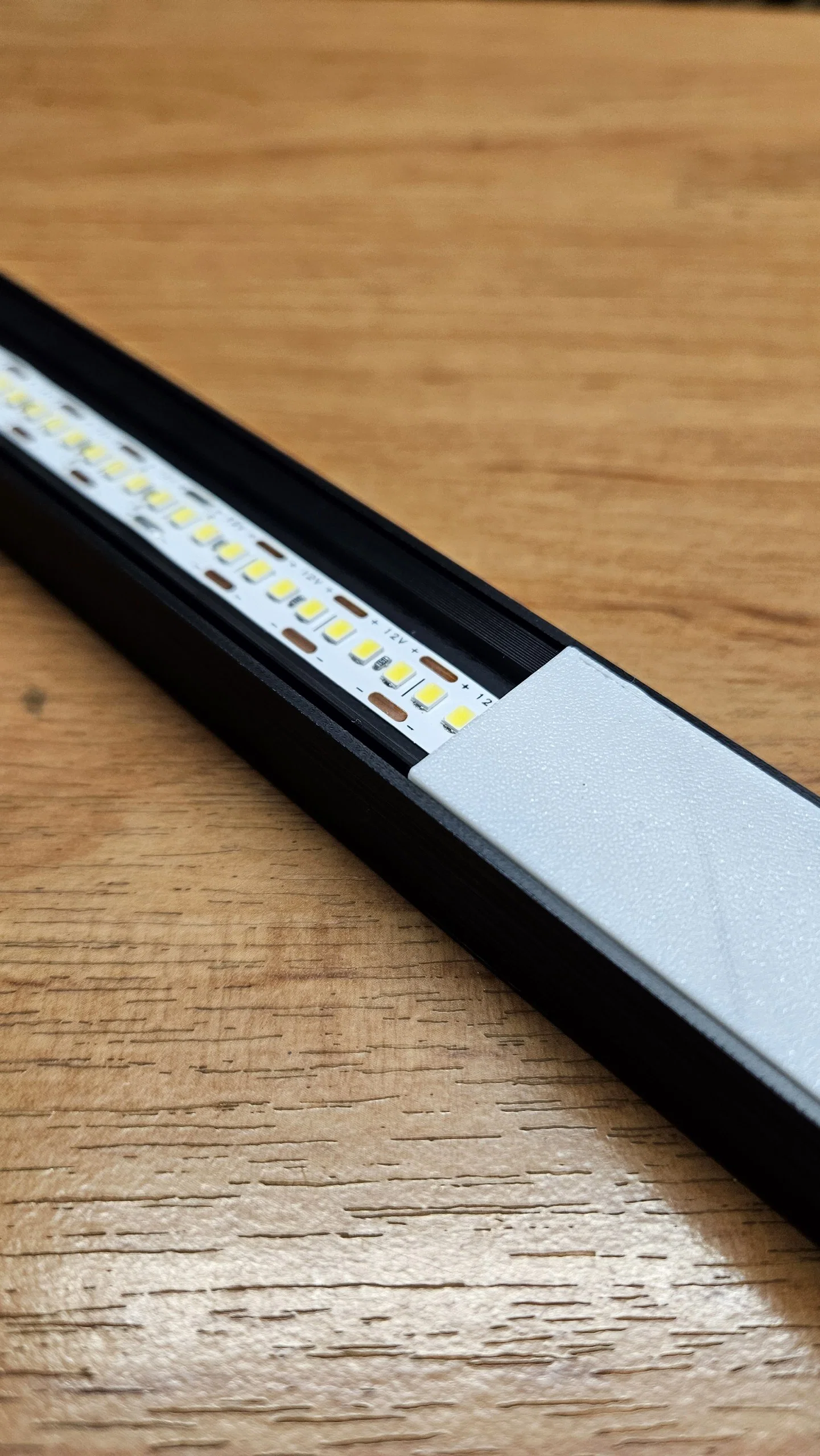

• Cuối cùng gắn phần cover để tán/quét ánh sáng.

Khuyến nghị dùng thêm keo hoặc dichloromethane, hoặc dùng bút 3D để “hàn” cho mối ghép chắc và ổn định hơn.
