AS5600 angle burn assistant

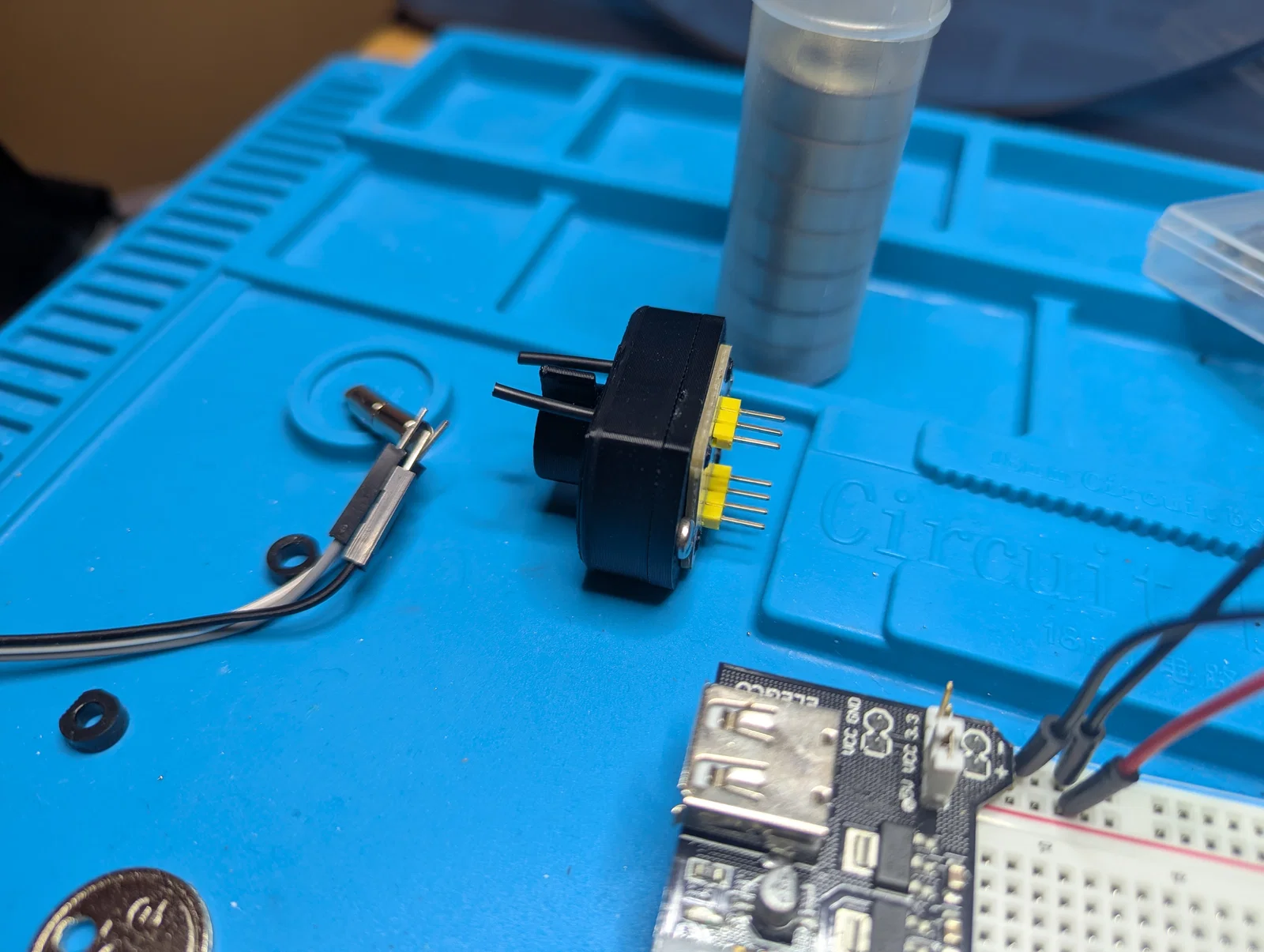

Bản remix từ hộp AS5600 của grundmann, chỉnh sửa để hỗ trợ “burn” (ghi) góc cho AS5600 mà không cần SMT programmer. Dùng filament 1.75mm làm chốt giới hạn và cần 2 M3 cùng 1 vòng bi 608.
Mô tả

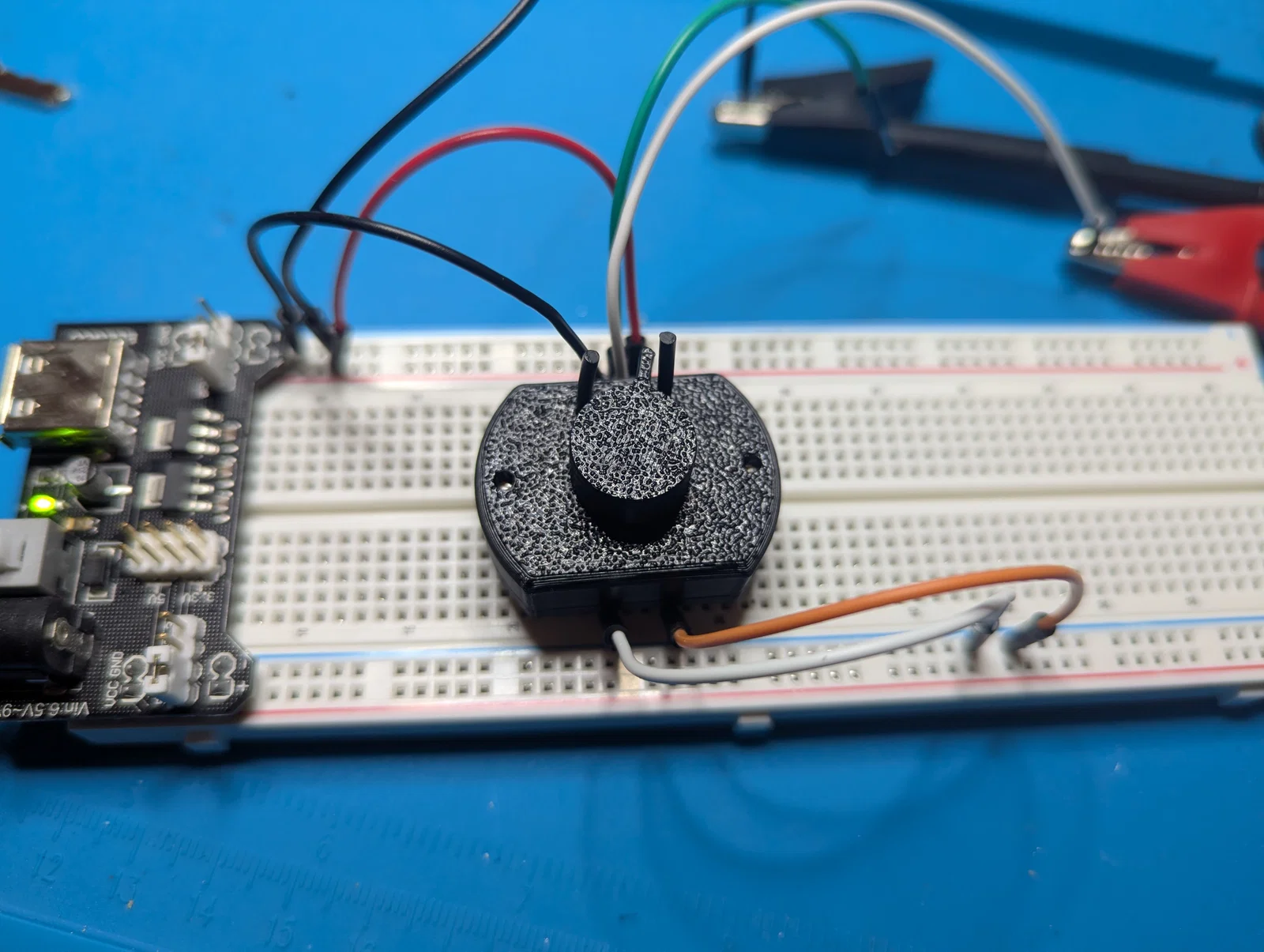

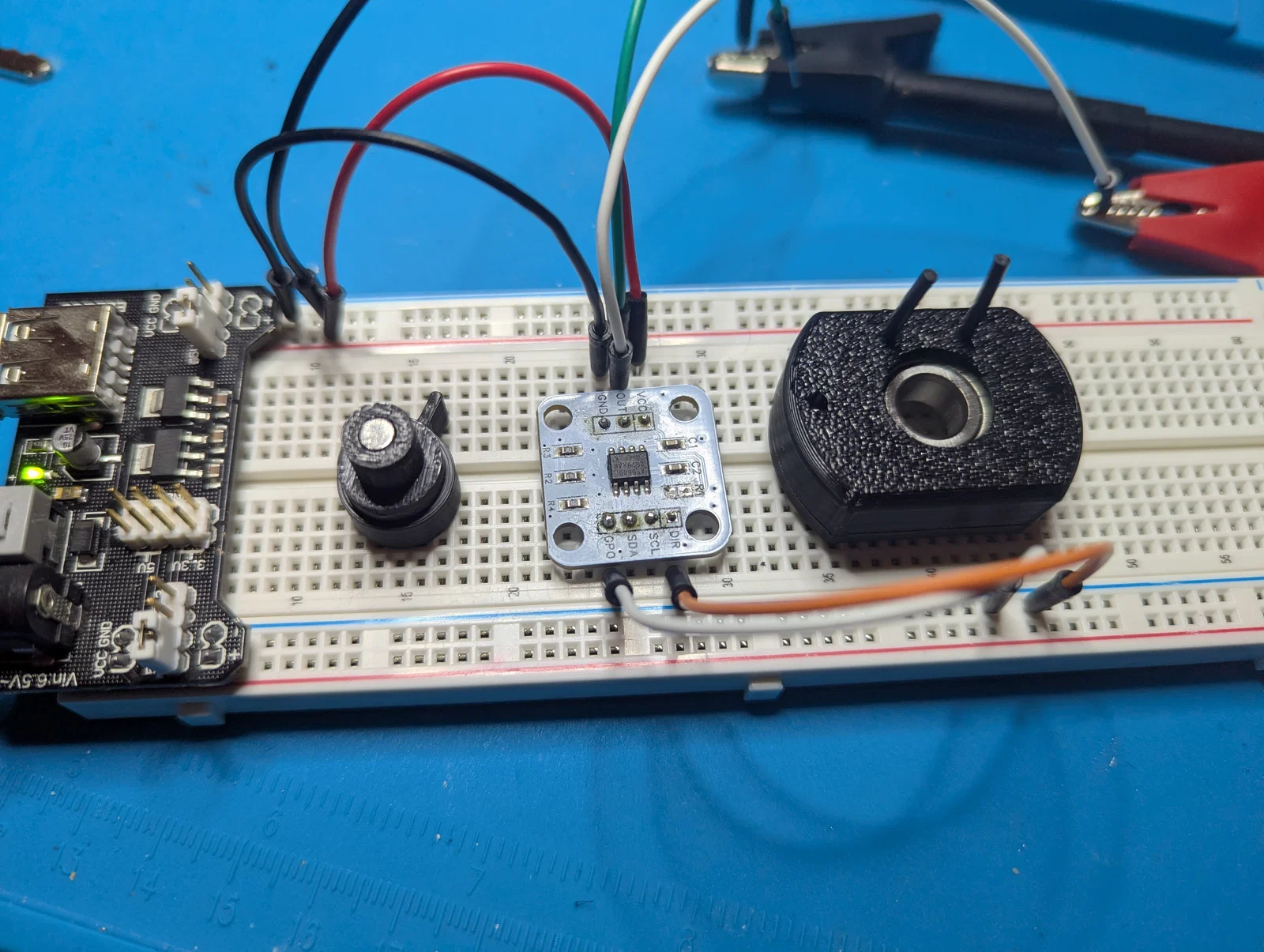

Mẫu này giúp bạn “burn” (ghi) góc vào AS5600 mà không cần dùng programmer, theo Option B trong video này:

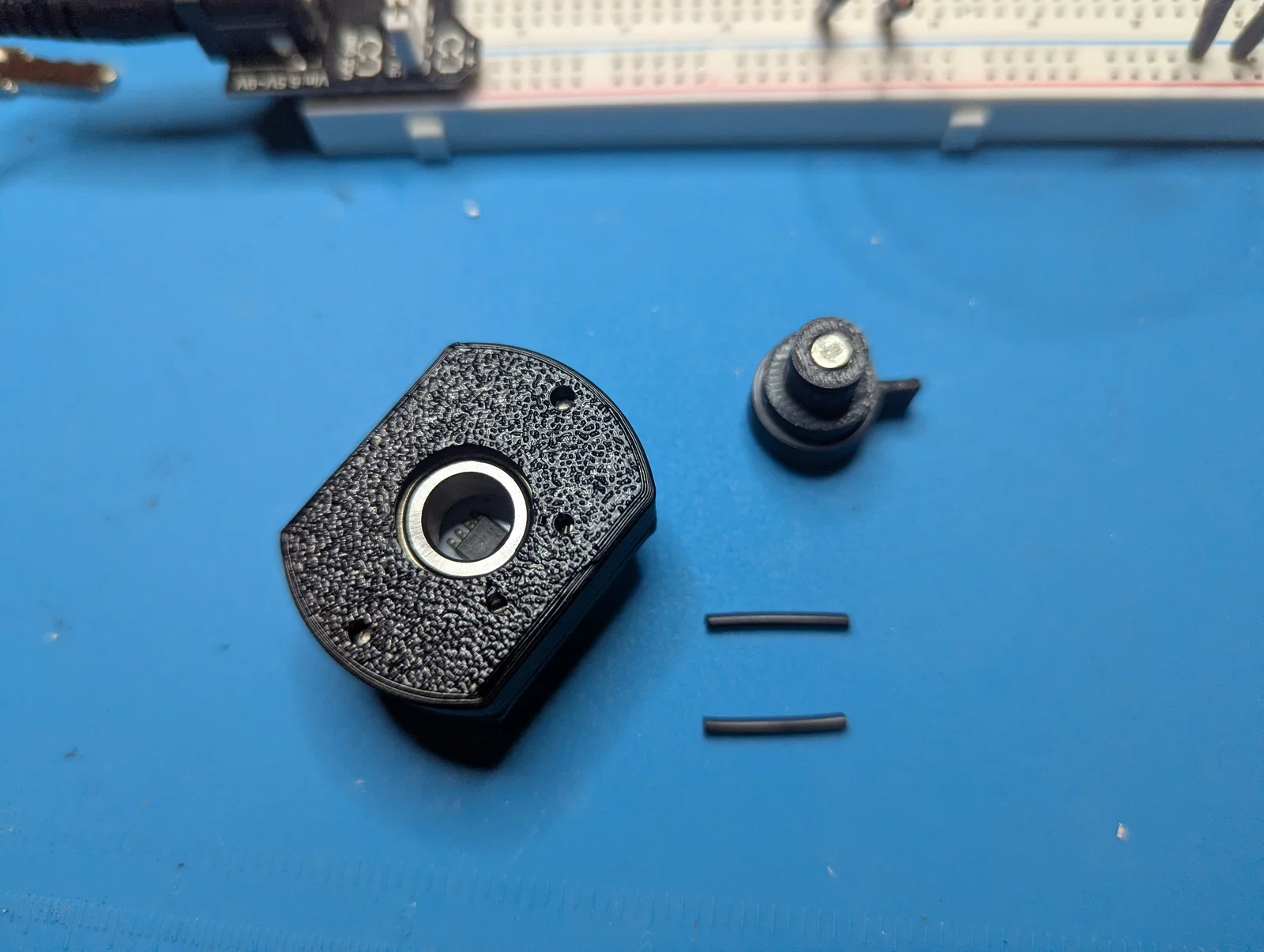

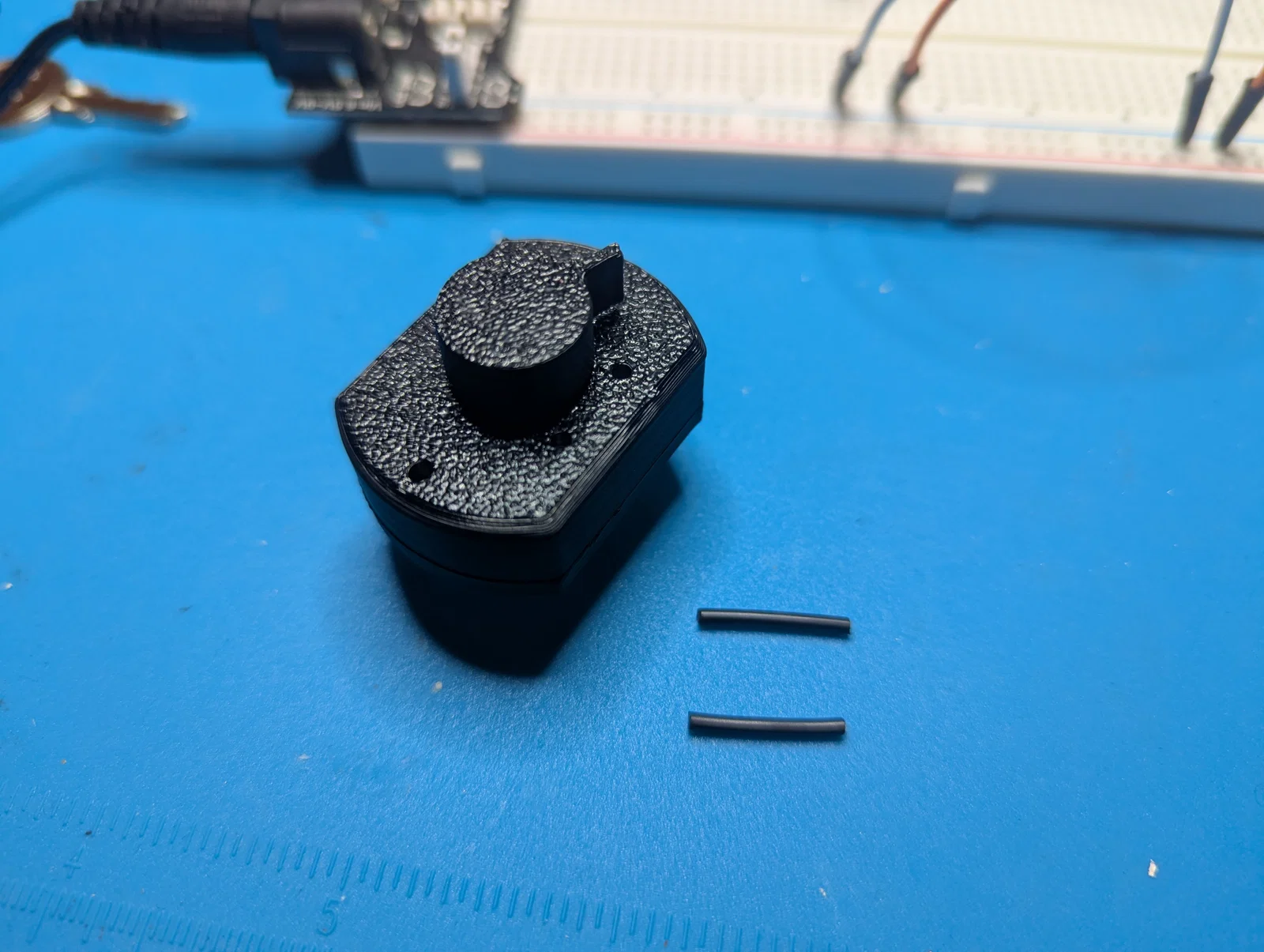

Với góc 50°, bạn cắt 2 đoạn ngắn filament 1.75mm (loại nào cũng được) rồi cắm vào các lỗ trên đỉnh của vỏ, dùng như chốt giới hạn. Nhớ canh sao cho cực bắc (north pole) của nam châm hướng về phía đầu nhọn của núm. Các góc khác thì bạn phải canh bằng mắt — nên an toàn thì chỉnh góc hơi lớn hơn một chút.
Bạn sẽ cần 2 con bu-lông M3 (hoặc tốt nhất là thread forming screws) và 1 vòng bi 608.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
