Jig đồ khui nắp chai cho UV printing (Bottle Opener Jig)

Mặc dù Wham Bam Systems đã có sẵn một mẫu jig cho loại đồ khui nắp chai giveaway rất phổ biến này trên trang hỗ trợ của họ, nhưng mình không thích việc thiết kế đó bị phí chỗ cho cái vòng kim loại.

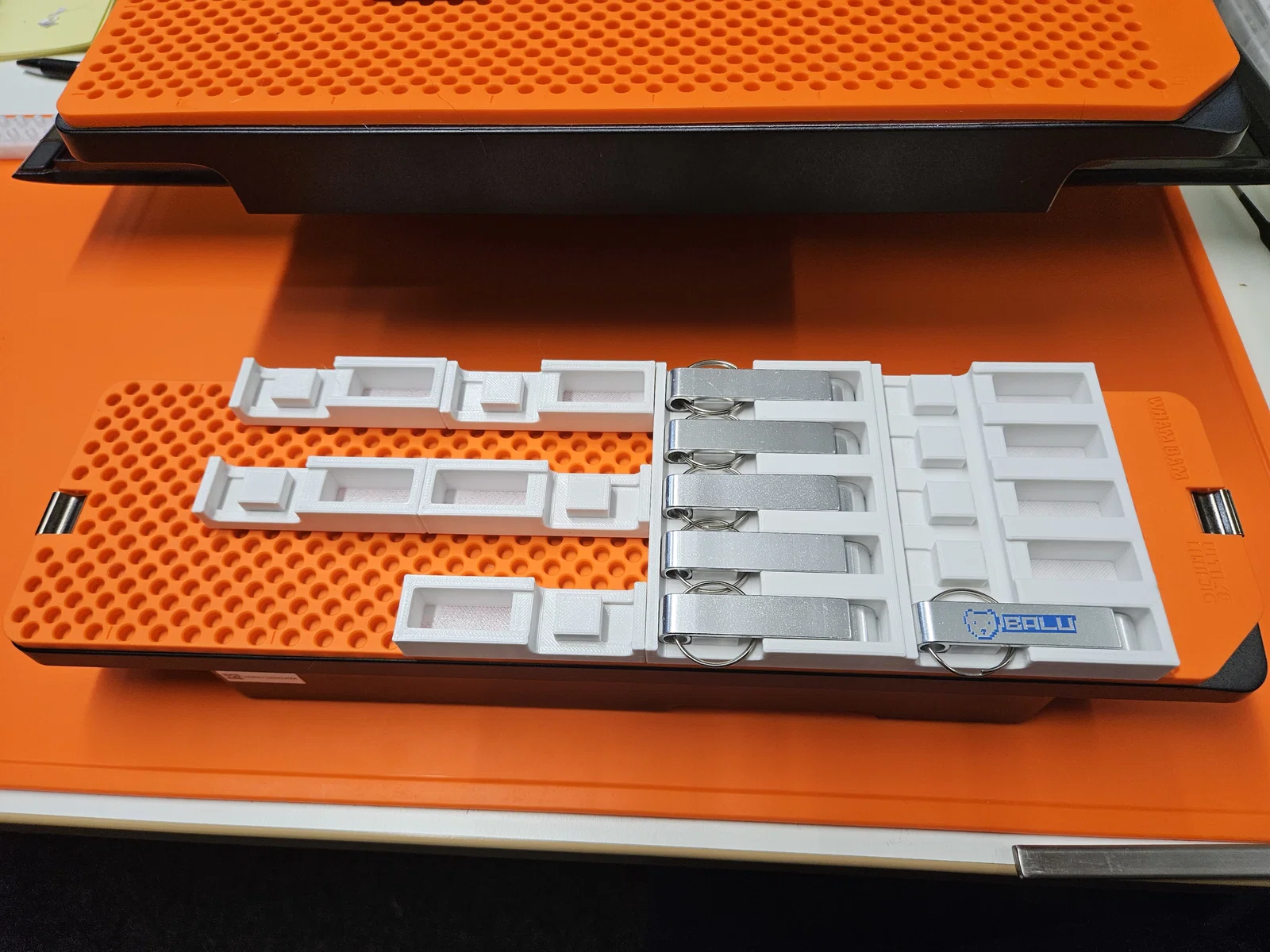

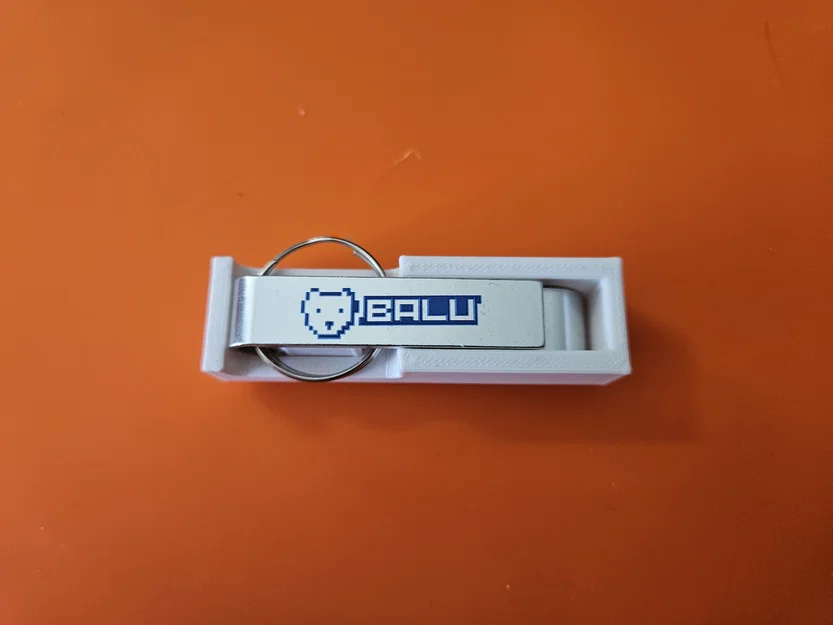

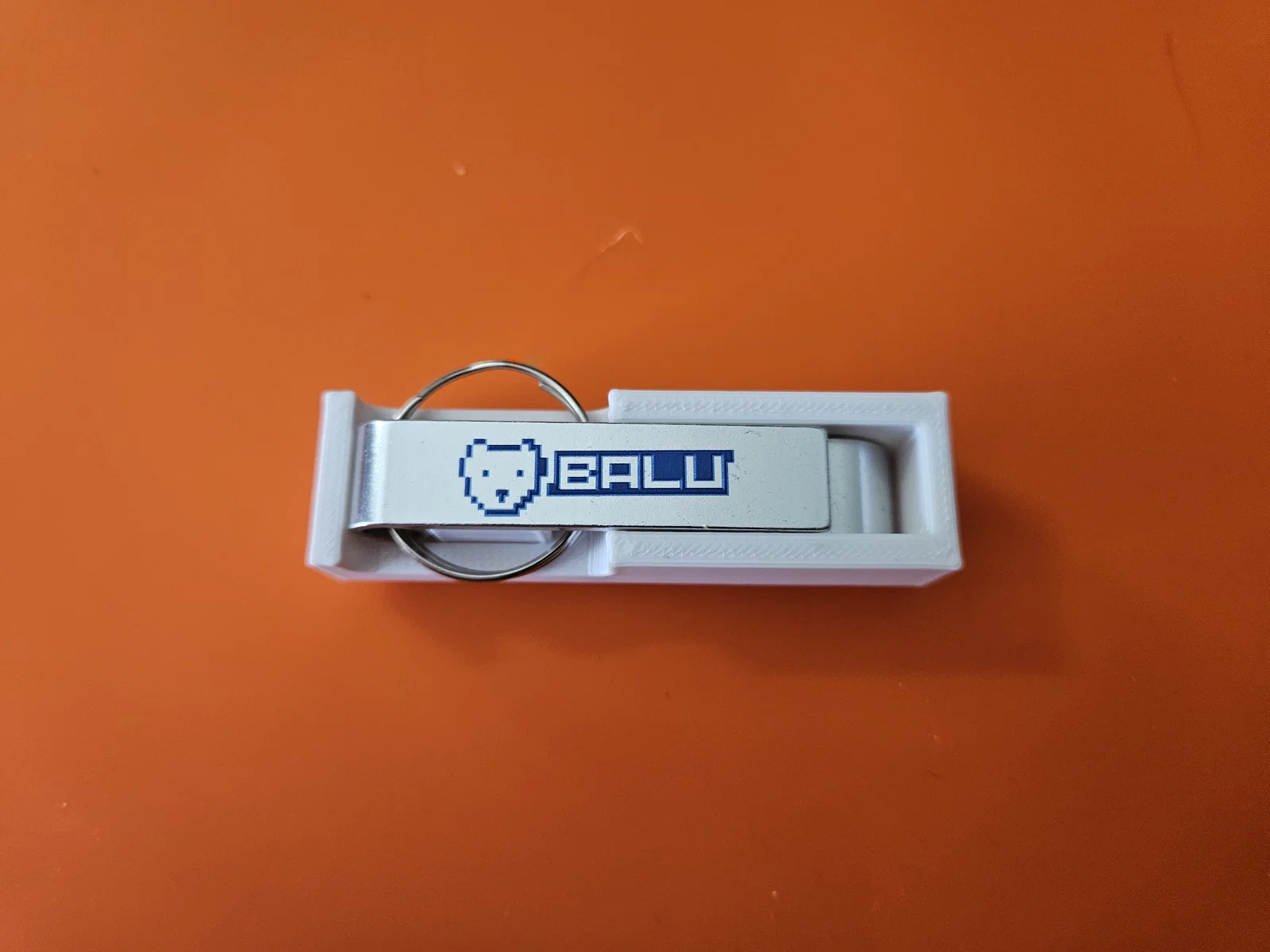

Thiết kế của mình cho phép giấu (tuck) cái vòng xuống dưới phần opener, nên bạn có thể xếp (nest) các jig sát nhau hơn nhiều. Làm vậy bạn dễ dàng để được 20 cái opener trên bed nhỏ. Nhiều hơn nữa nếu bạn chịu chơi ;-).

Mình cũng không kèm supports, vì slicer của bạn hoàn toàn có thể tự generate được. Với lại bạn còn chỉnh được supports cho hợp nhất với máy in và vật liệu bạn dùng.

Có 2 biến thể:

1. một opener đơn

2. một lưới (grid) 2 x 5 opener.

Bản grid giúp thay nhanh nguyên set 10 opener dễ hơn, trong trường hợp bạn làm batch số lượng nhiều và muốn nạp sẵn một set rồi chỉ việc thay cả bộ jig.

In ấn (Printing)

In với vật liệu và settings bạn thích. Mình đề xuất layer height 0.2 mm.

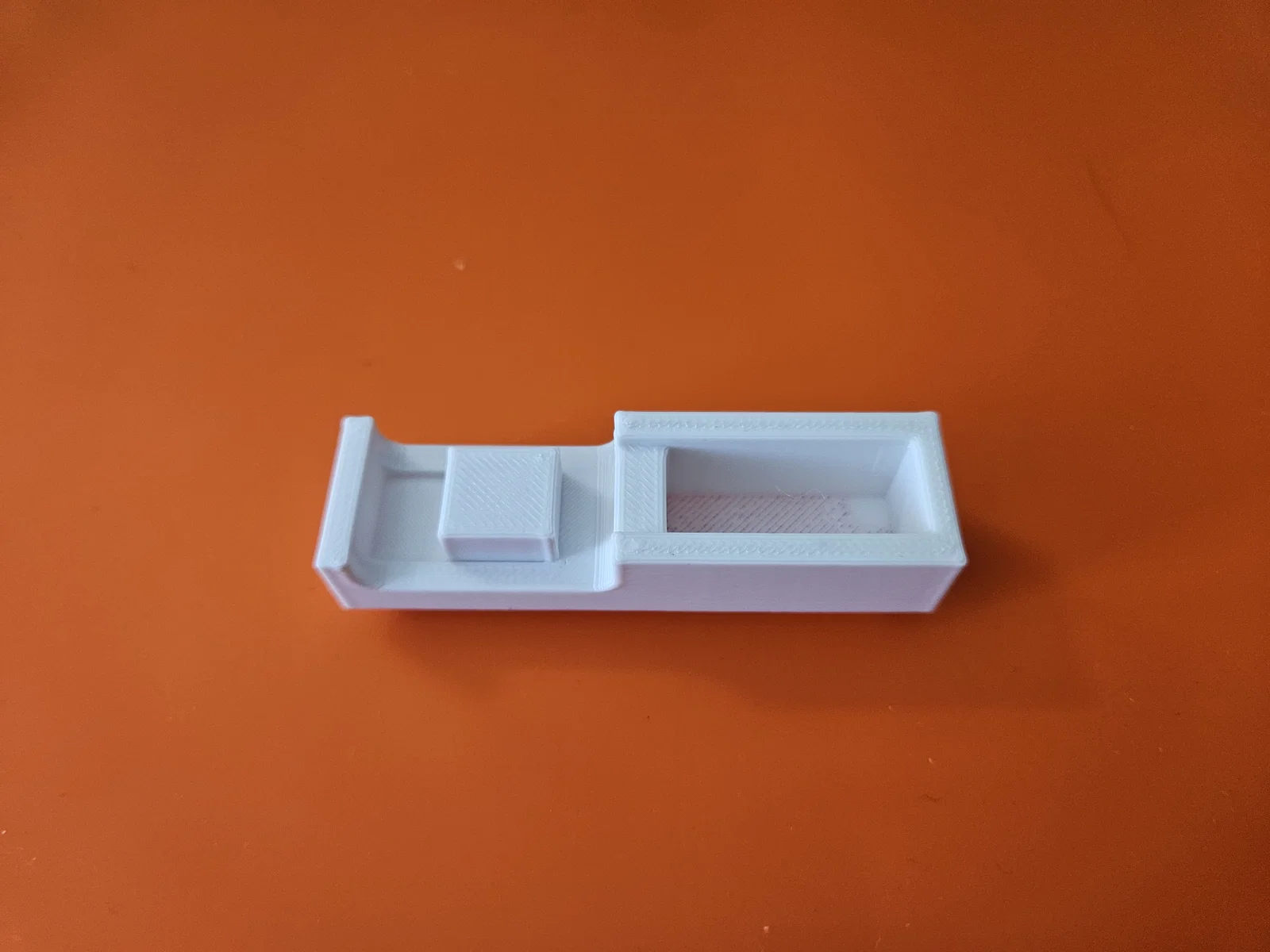

Cần support trên build plate do phần chân (legs) của jig.

Ghi chú về license (License remark)

Việc mình dùng license “non-commercial” không có nghĩa là bạn bị cấm dùng các bản in này cho mục đích thương mại để UV printing lên bottle opener. Nhưng vui lòng đừng bán cái jig hoặc chính file này.
