Giá đỡ cuộn filament đa năng cho bearing 35mm

Mình có sẵn vài cái bearing 35 mm nên muốn dùng đúng size đó.

Nếu chỉ đơn giản scale cả mẫu theo 35/22 = 1.590909 thì cây ốc sẽ dài ngoằng, thời gian in cũng tăng nhiều do phần đầu ốc bị phình to. Cách giải quyết là chỉ scale các kích thước chính theo trục X/Y với hệ số 1.59.

Tuy nhiên, ở lần chỉnh tiếp theo thì thấy giữ nguyên (không scale) chiều cao phần ren cũng không ổn, vì làm vậy ốc dùng không được. Vì vậy bản này dùng hệ số scale 1.2 (120%) cho trục Z.

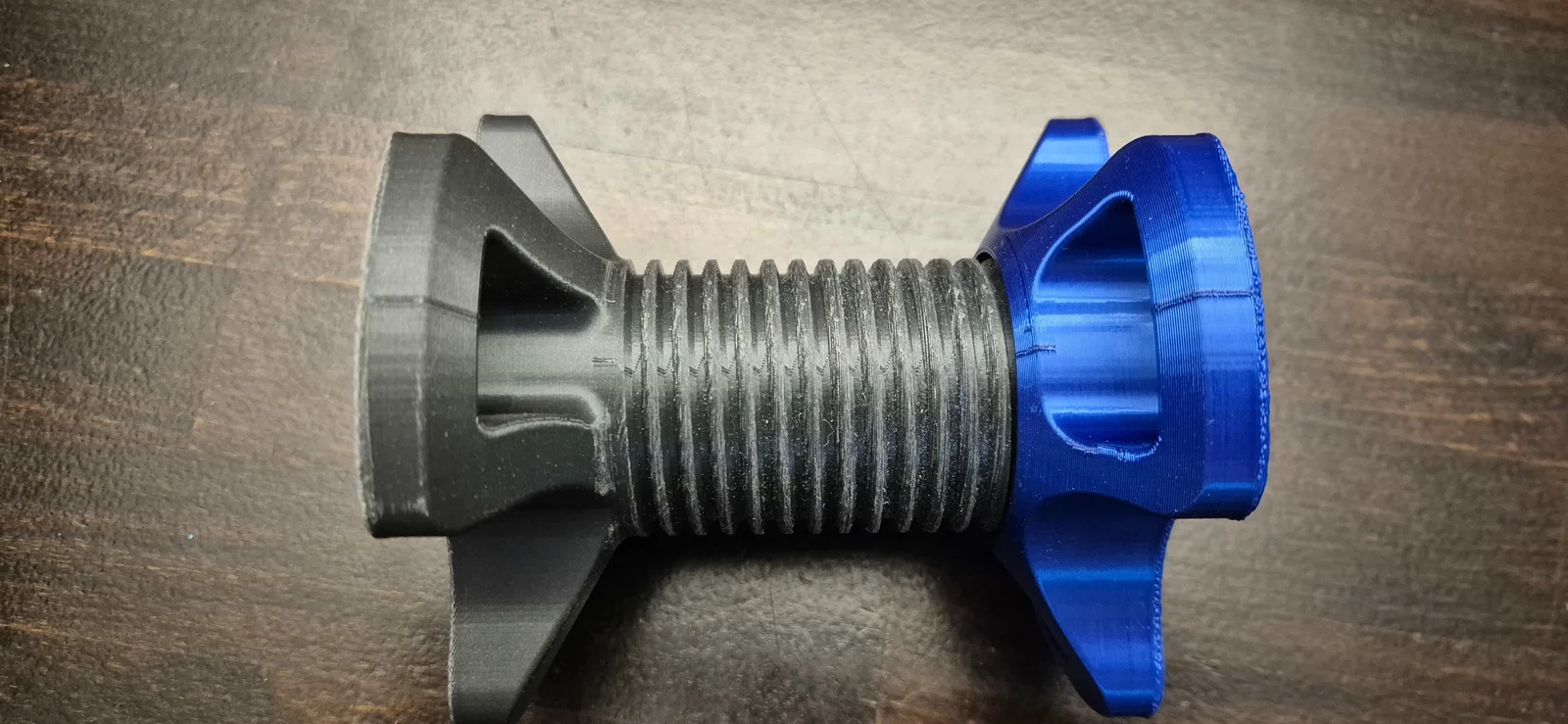

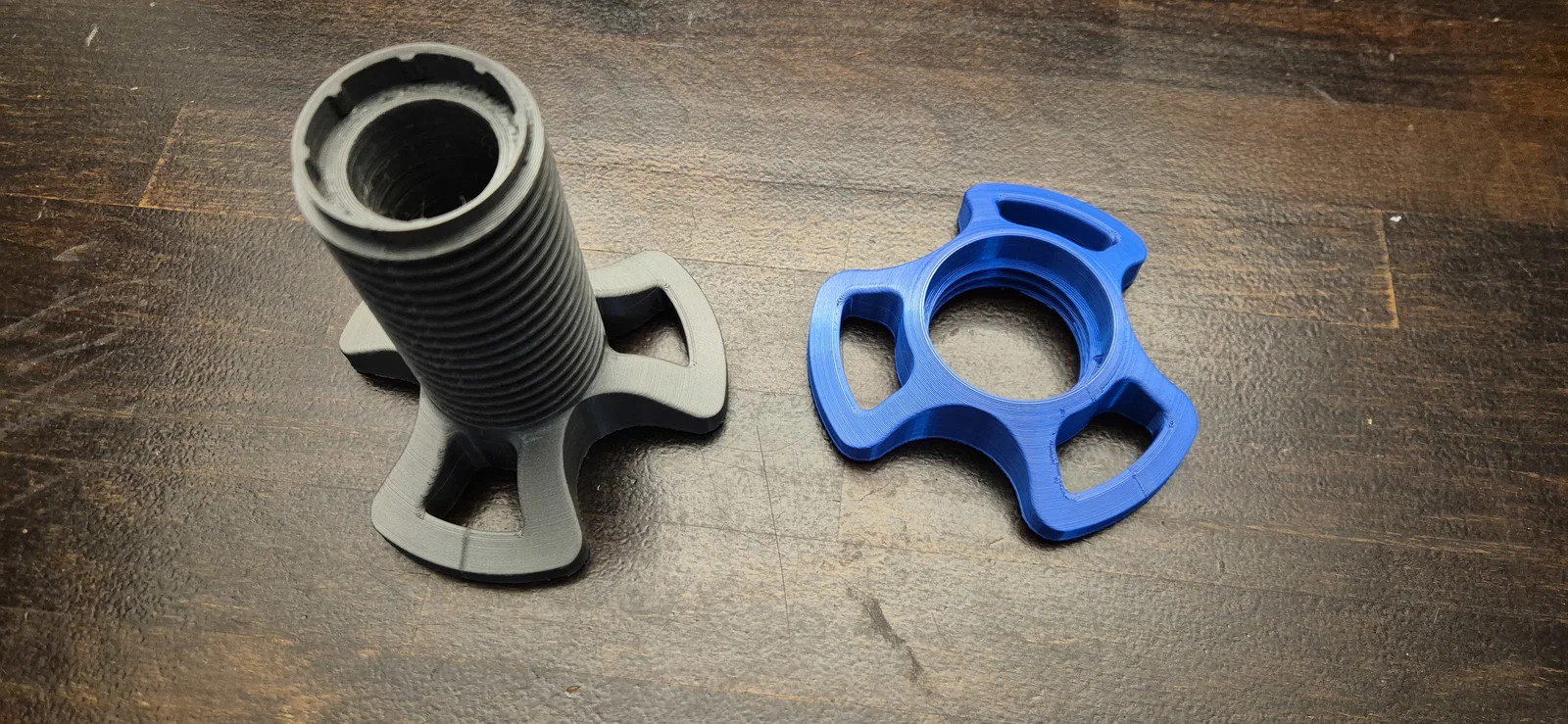

Mình cung cấp cả hai phiên bản: ốc ngắn và ốc dài. Cả hai đều dùng chung một cái nut để siết cố định cuộn filament.

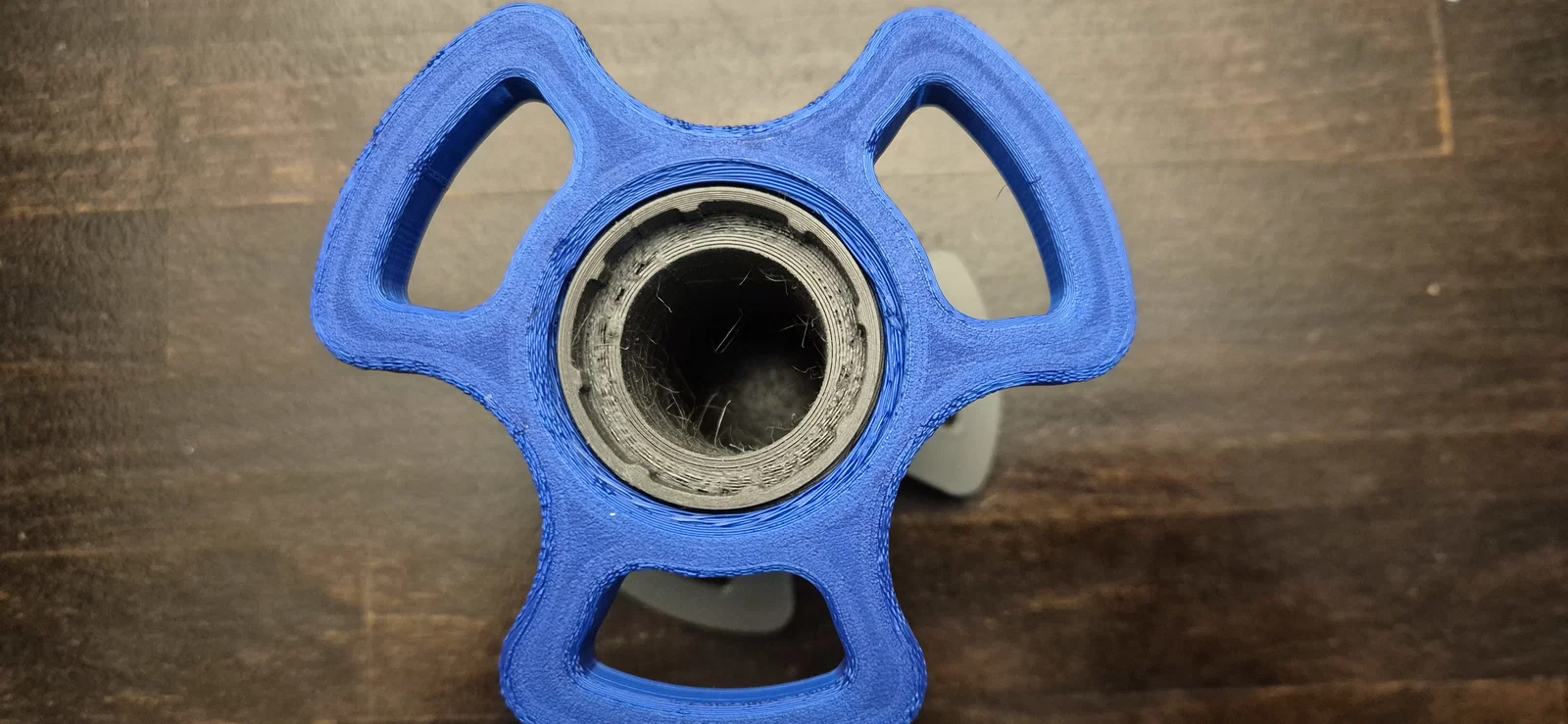

Một điểm hay nữa là bearing 35 mm có thể lắp vừa ty ren M10, nên kiểu gắn một bên sẽ chắc hơn nhiều so với loại bearing mỏng của mẫu gốc.

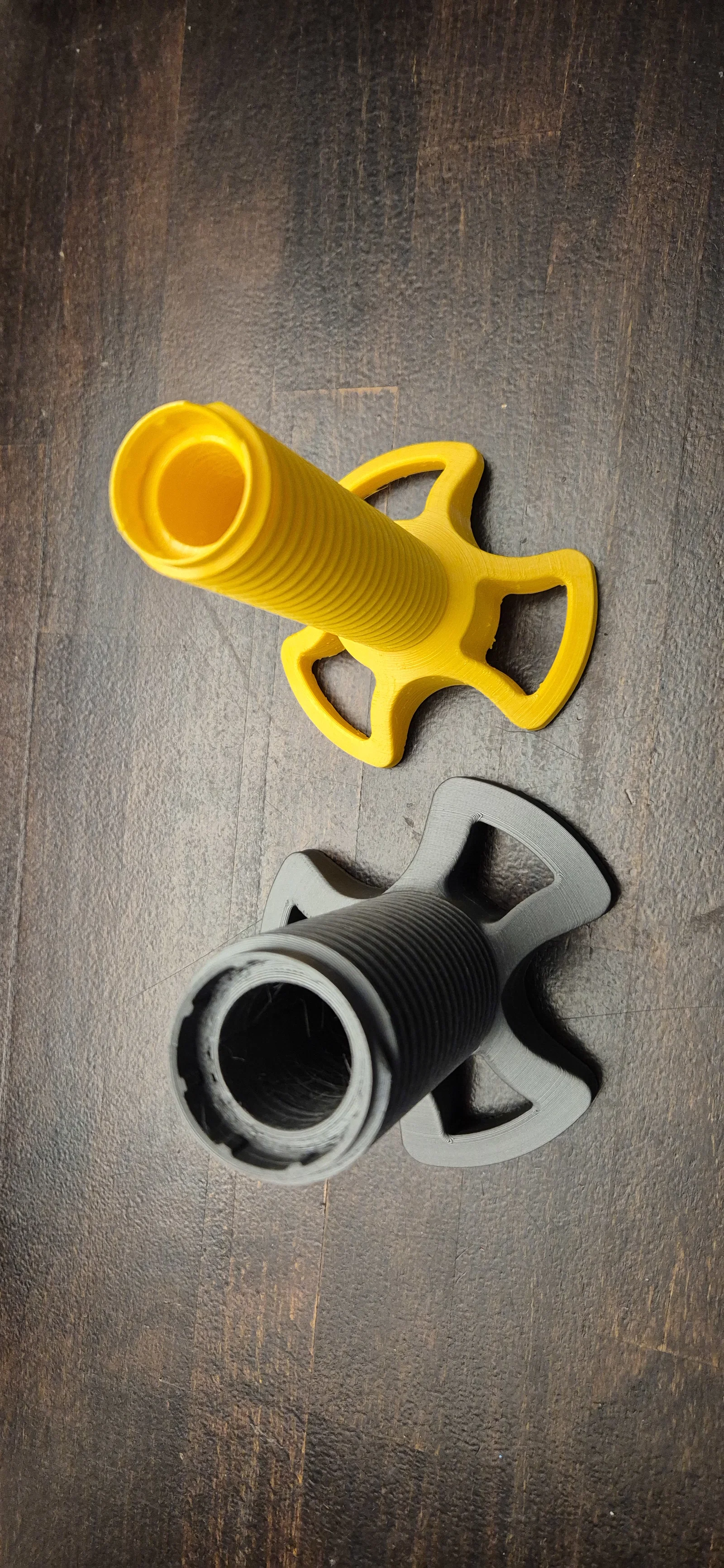

Trong một tấm hình có so kích thước mới với phiên bản (ốc dài) của mẫu gốc. Mẫu gốc được in màu vàng.
