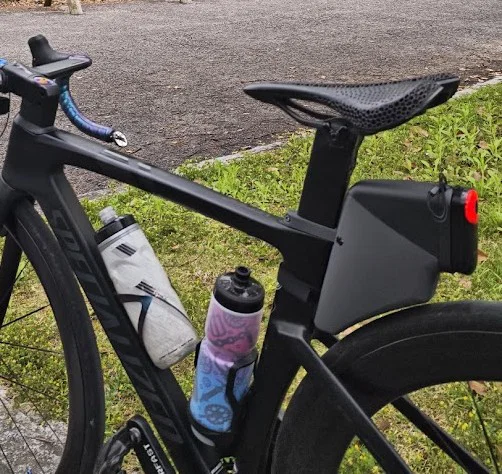

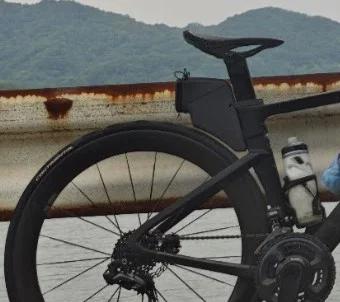

Hộp chứa đồ Aero Seatpost Storage Box V3 - Ngàm radar tích hợp

Đây là thế hệ thứ 3 (V3) của Aero Seatpost Storage Box do mình thiết kế, được tối ưu riêng cho Specialized Venge (Size 49).

Nắp dạng leaf-spring module: Thay vì dùng khóa xoay (rotary latch) như V1/V2, V3 dùng một chi tiết leaf spring được 3D print tách rời.

Phía sau hộp có sẵn các lỗ để gắn radar quan sát phía sau.

• Insert nhiệt (heat-set inserts) M2.5

• Tương thích: Thiết kế để gắn vừa phụ tùng sửa chữa radar của REC-MOUNTS (recmount). Ngoài ra, bạn cũng có thể 3D print ngàm radar của riêng bạn rồi bắt vào chuẩn giao tiếp này.

• Tối ưu riêng cho radar Magene L508, nhưng dự kiến cũng sẽ tương thích với các hãng phổ biến khác (như Garmin Varia) vì dùng chuẩn giao tiếp tiêu chuẩn.

https://share.google/ImJCJJoGpbyO8KoM3

Phần cứng cần chuẩn bị (BOM)

• Cho lắp ráp:

  • Bu lông M3 x 8mm x 4

  • Tán (nut) M3 x 4

  Cho ngàm gắn Storage Box:

  • Bu lông & tán M5 x 1 bộ (cho chuẩn ngàm kiểu GoPro)

  • Dây Velcro / Magic strap x 1

• Cho ngàm radar:

  • Vít M2.5 (để bắt phần interface radar)

  • Insert nhiệt (heat-set inserts) M2.5 x2 (x4)

  • Ngàm radar: phụ tùng sửa chữa radar REC-MOUNTS.
