Penta trong Chiếc Hộp Đẹp

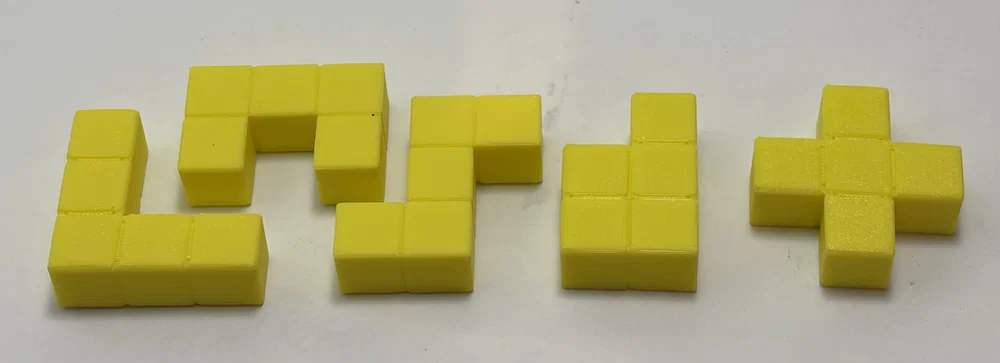

Penta-in-a-box được thiết kế bởi Hajime Katsumoto và đã nhận giải Jury Honourable Mention tại cuộc thi IPP (Puzzle) Design Competition năm 2016. Mục tiêu của trò packing puzzle này là đặt đủ năm mảnh vào trong hộp và đóng nắp kín hoàn toàn. Nghe thì dễ, tới lúc làm mới thấy không đơn giản.

Mấy câu đố kiểu này đúng là “kinh điển”, đem cho bạn bè mượn thử sức cũng vui. Độ khó của mẫu này khoảng 7/10.

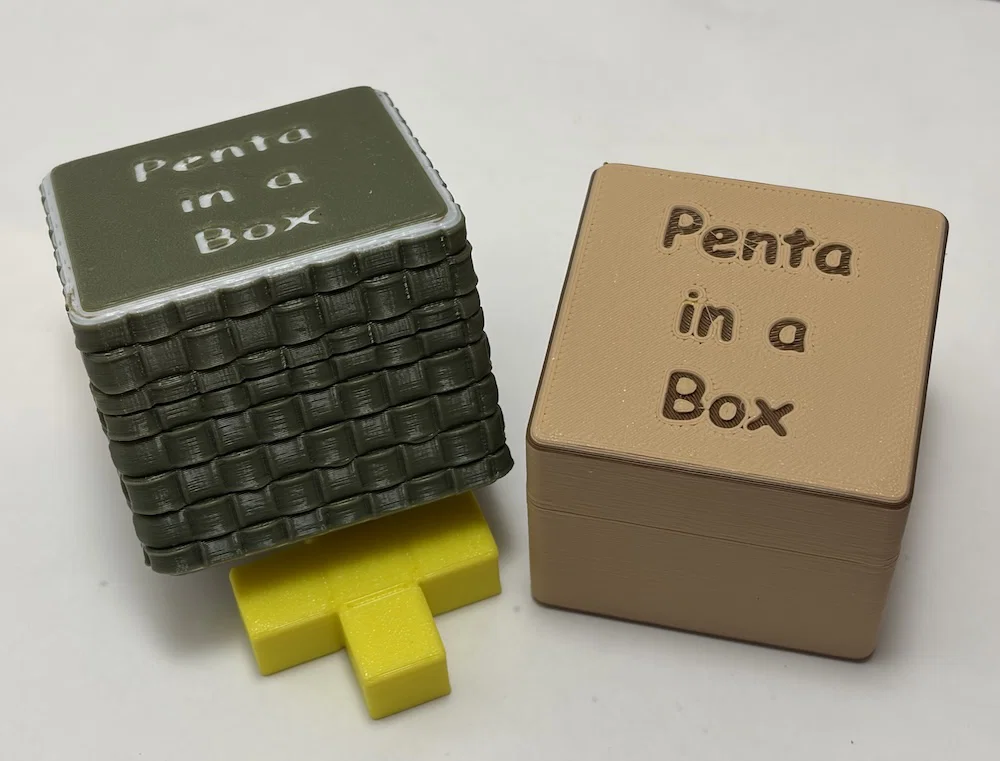

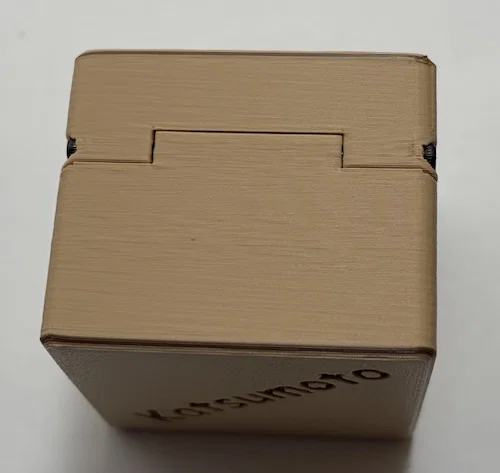

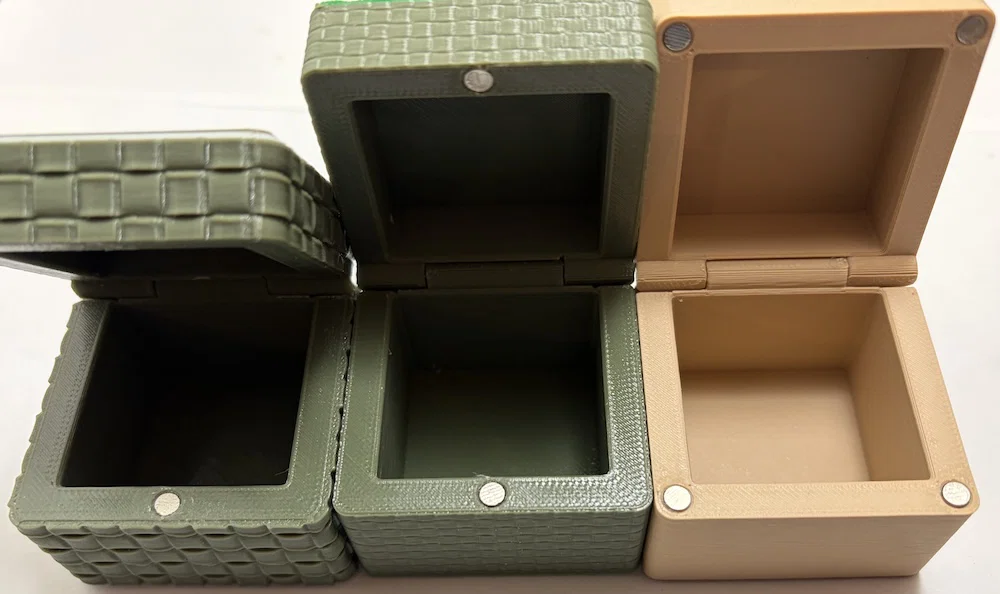

Mình quyết định làm một cái hộp cho đẹp, xứng với câu đố kinh điển này. Mình dùng thiết kế invisible hinge mà Rob Cosman hay áp dụng trong vài video nghề mộc của ổng (YouTube). Bản lề chạy ngon ngay từ chiếc hộp đầu tiên. Sau đó mình “ham hố” thêm phần tạo texture bằng site BumpMesh của CNC Kitchen. Công cụ này rất hay, nhưng khi thêm texture thì khu vực quanh bản lề bị đội cao lên và làm hạn chế góc mở. Trong một tấm hình bạn sẽ thấy việc tăng texture sẽ làm hẹp góc mở. Mình có thể bù lại bằng cách sửa thiết kế, nhưng sẽ phải làm vách hộp dày thêm 1–2 mm. Mình đã kèm một phiên bản hộp có texture nhẹ cho ai thích kiểu bề mặt đó. Bản này vẫn dùng ổn, nhưng bạn sẽ cần dũa nhẹ quanh phần mép của khu vực bản lề để hạ bớt độ cao texture tại đó.

Mình cũng có tính dùng kiểu ngàm (flexible snap), nhưng PLA về lâu dài không dẻo tốt; dễ bị gãy; với lại mình muốn thiết kế gọn gàng nhất có thể. Nên mình chọn dùng nam châm nhỏ. Hộp có texture dùng 1 cặp nam châm, còn hộp trơn màu nâu/tan dùng 2 cặp. Cá nhân mình thích cảm giác “hít” của 2 cặp nam châm hơn. Dù vậy, hộp vẫn hoạt động bình thường ngay cả khi không gắn nam châm.

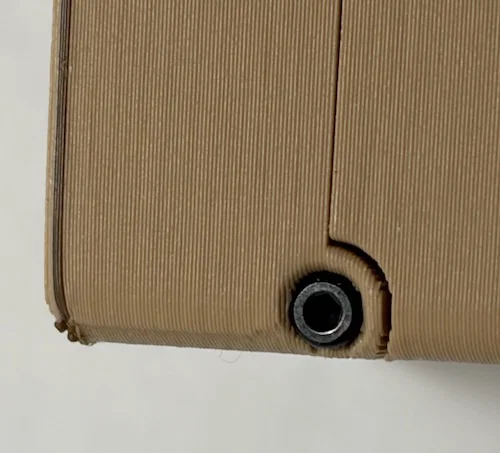

Bản lề dùng một sợi filament duy nhất, bạn có thể luồn vào từ đầu nào cũng được. Để hoàn thiện ngoại hình, mình dùng một con ốc M2x4mm socket head ở mỗi đầu. Chiều dài ốc là 6mm, nên hãy cắt sợi filament ngắn hơn bề ngang hộp khoảng 13mm. Ốc là tuỳ chọn, nhưng giúp phần đầu bản lề nhìn “đã” hơn.

Nam châm dùng loại tròn đường kính 4mm, dày (danh nghĩa) 2mm. Cả ốc lẫn nam châm đều có thể đặt trên AliExpress, tổng chi phí dưới $10 (CAD) cho ít nhất 30 cái mỗi loại. Nam châm 4x2mm từ AliExpress thực tế dày khoảng 1.6mm, còn lỗ trên hộp để chứa nam châm sâu 1.8mm. Dùng một ít keo 502 (super glue) để dán nam châm.

Printing

Mình dùng PLA tiêu chuẩn cho cả hai hộp. (Màu nâu nhạt không phải matte, nhưng khả năng cao vẫn ổn).

Hộp được in với layer height 0.2mm, 2 perimeters và 4 top/bottom walls, infill 15%.

Mình in cả phần nắp và đáy cùng lúc, rồi dùng color change theo layer height để làm nổi chữ.

Với các mảnh puzzle, mình khuyên dùng 3 perimeters và có thể 30–50% infill để mảnh có trọng lượng “đầm tay” hơn.

Solution

Mình sẽ không đăng lời giải cho puzzle này vì nó không quá khó và tự giải ra thì rất đã. Nhưng nếu ai cần hỗ trợ, cứ nhắn mình, mình sẽ gợi ý hoặc gửi lời giải.
