Socket Snap - Kẹp/khay giữ socket 1/4' Drive
Bộ kẹp giữ socket 1/4" nhỏ gọn, bền, có ngàm snap-lock xoay để khóa chắc khi mang đi và thay socket nhanh khi làm việc. Lắp snap-fit không cần keo hay ốc vít, phù hợp hộp đồ nghề, xưởng, gara.
Mô tả
Socket Snap - Socket Holder/Organizer. 1/4' Drive

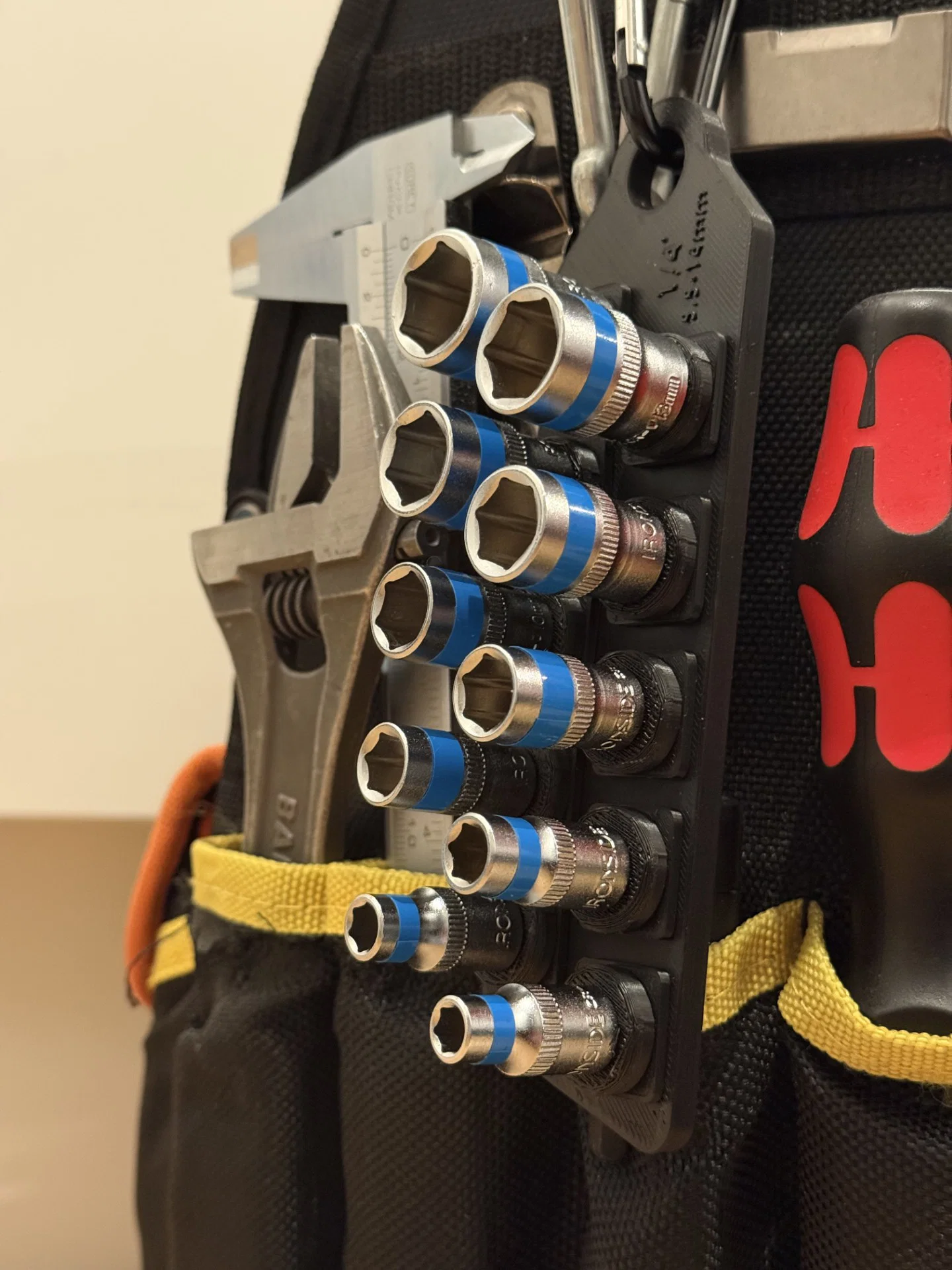

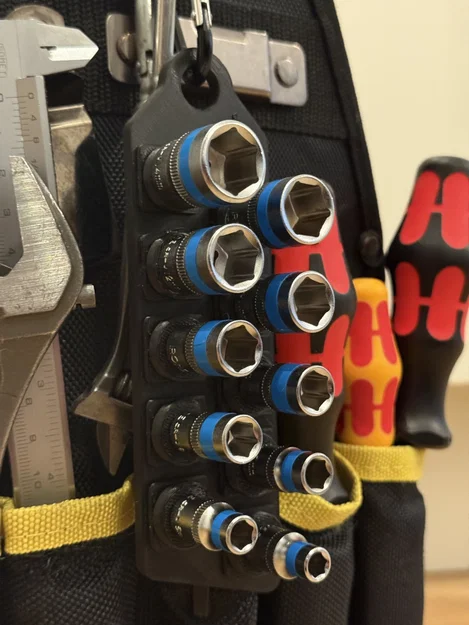

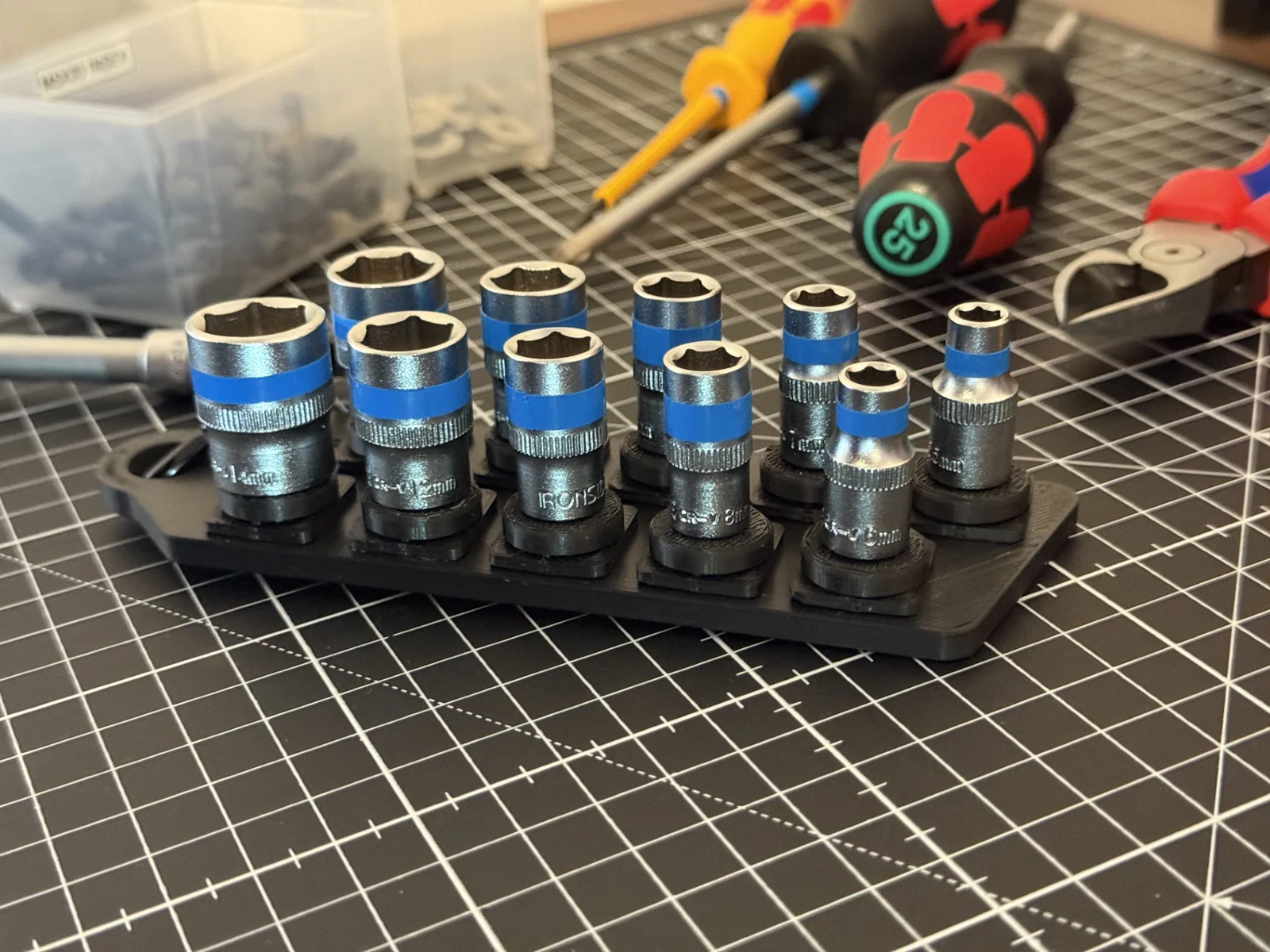

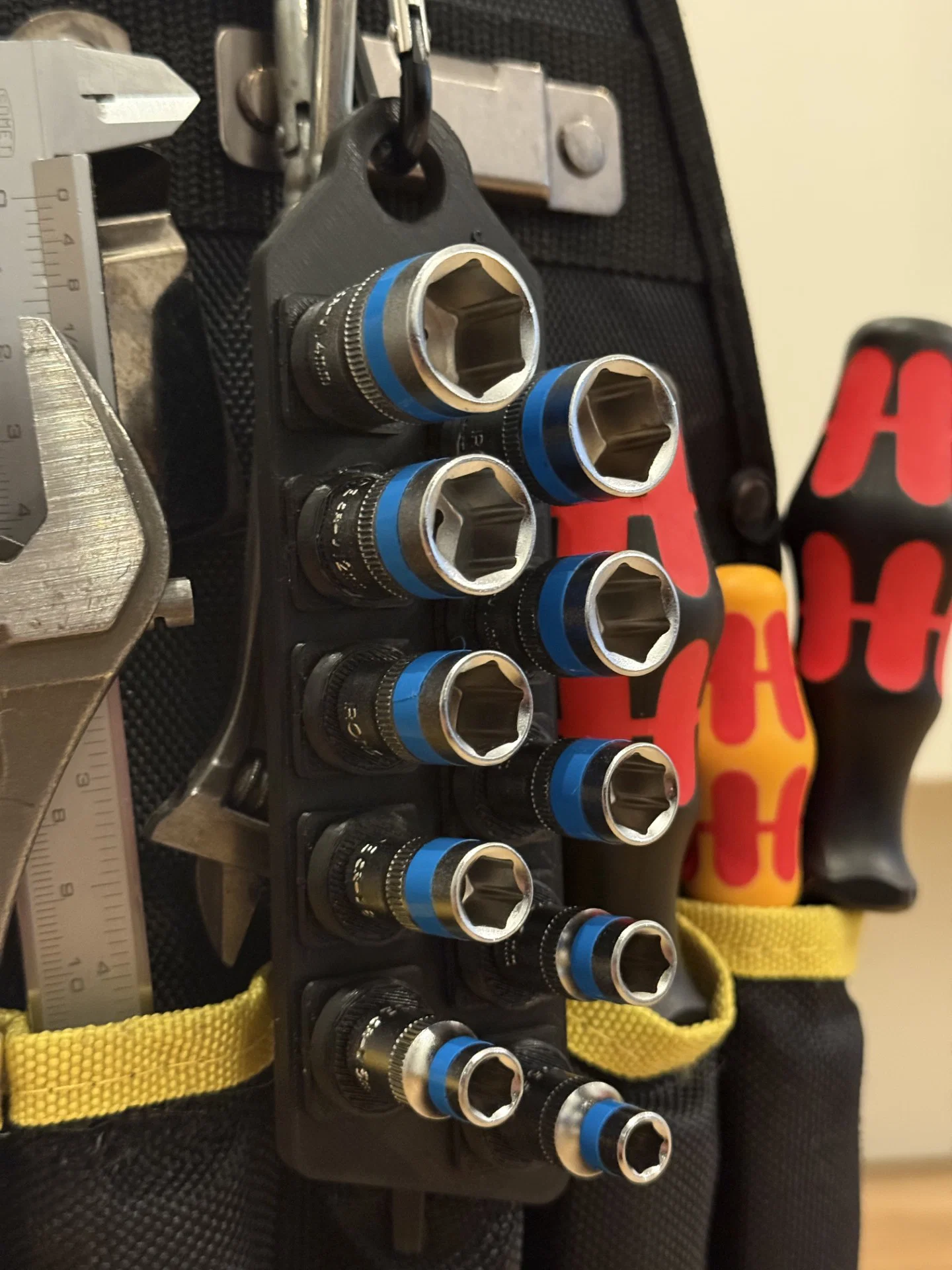

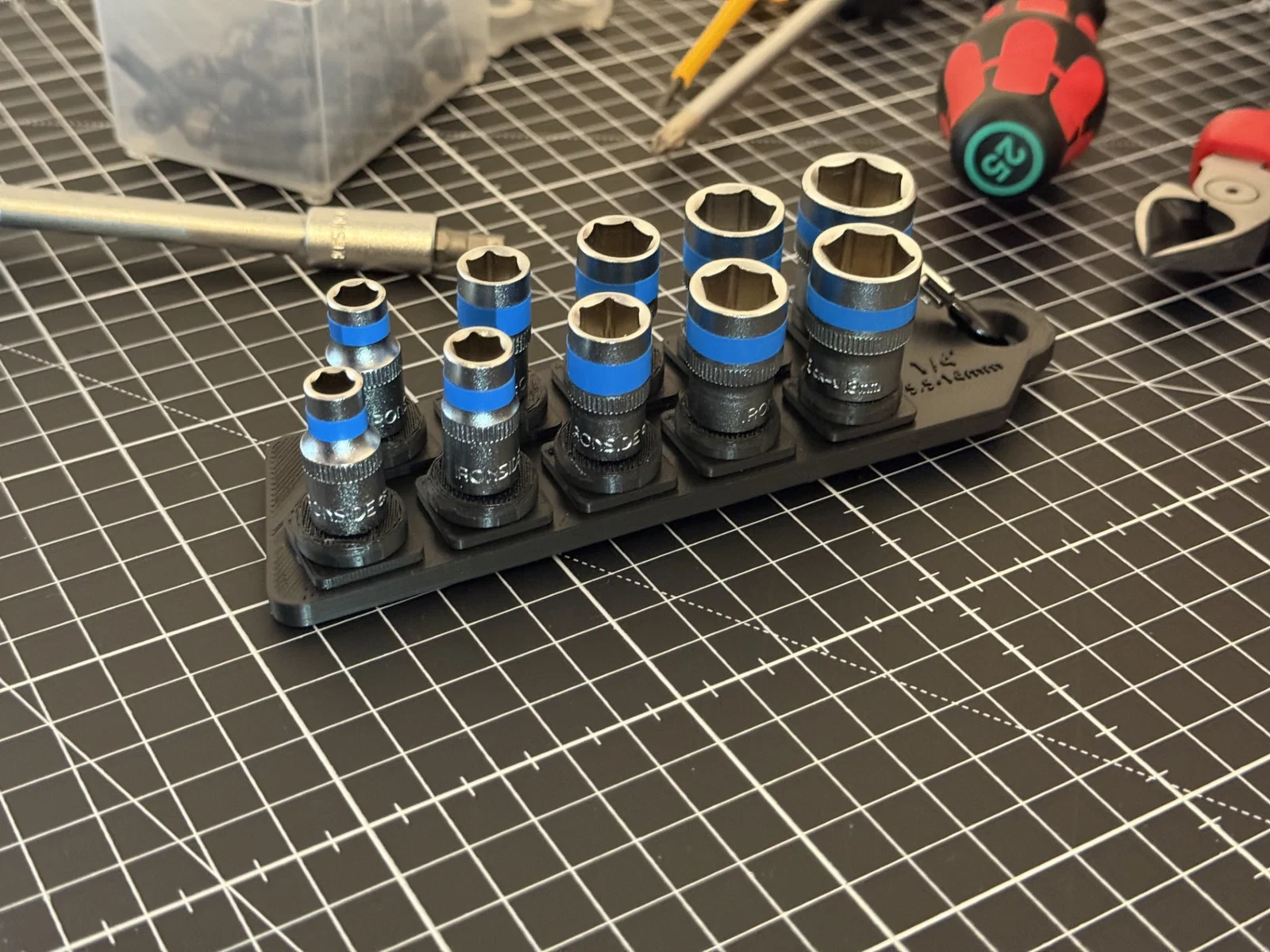

Một bộ kẹp giữ đầu tuýp (socket) 1/4" nhỏ gọn và bền chắc, giúp bạn sắp xếp socket gọn gàng, giữ chắc và lấy ra dễ dàng. Các ngàm khóa snap-lock xoay được sẽ kẹp chặt khi di chuyển, đồng thời cho phép thay socket nhanh khi đang làm việc. Rất hợp cho hộp đồ nghề, kệ/tủ trong xưởng, sắp xếp gara, thợ lưu động và nhu cầu sửa chữa ô tô chuyên nghiệp.
Hướng dẫn lắp ráp
Để ra kết quả đẹp nhất, khuyến nghị dùng nozzle 0.2 mm trên máy in 3D để bắt đủ chi tiết vì các chi tiết khá nhỏ. Tùy theo cài đặt máy và dung sai, có thể cần chỉnh nhẹ.
Phần cần có
-
1x Tấm đế (Base Plate)
-
10x Kẹp socket (Socket Holders)
-
10x Cơ cấu khóa (Locking Mechanisms)
Tất cả chi tiết đều thiết kế snap-fit assembly nên không cần keo hay ốc vít.
Các bước lắp.
-
In tất cả chi tiết.
-
Bấm (snap) các cơ cấu khóa lên tấm đế.
- Khuyến nghị lắp tất cả cơ cấu cùng một chiều, vì điều này sẽ quyết định chiều xoay.
-
Ấn các kẹp socket lên các cơ cấu.
- Canh chốt (pin) của cơ cấu thẳng với rãnh (slot) trên kẹp socket trước khi bấm vào đúng vị trí.

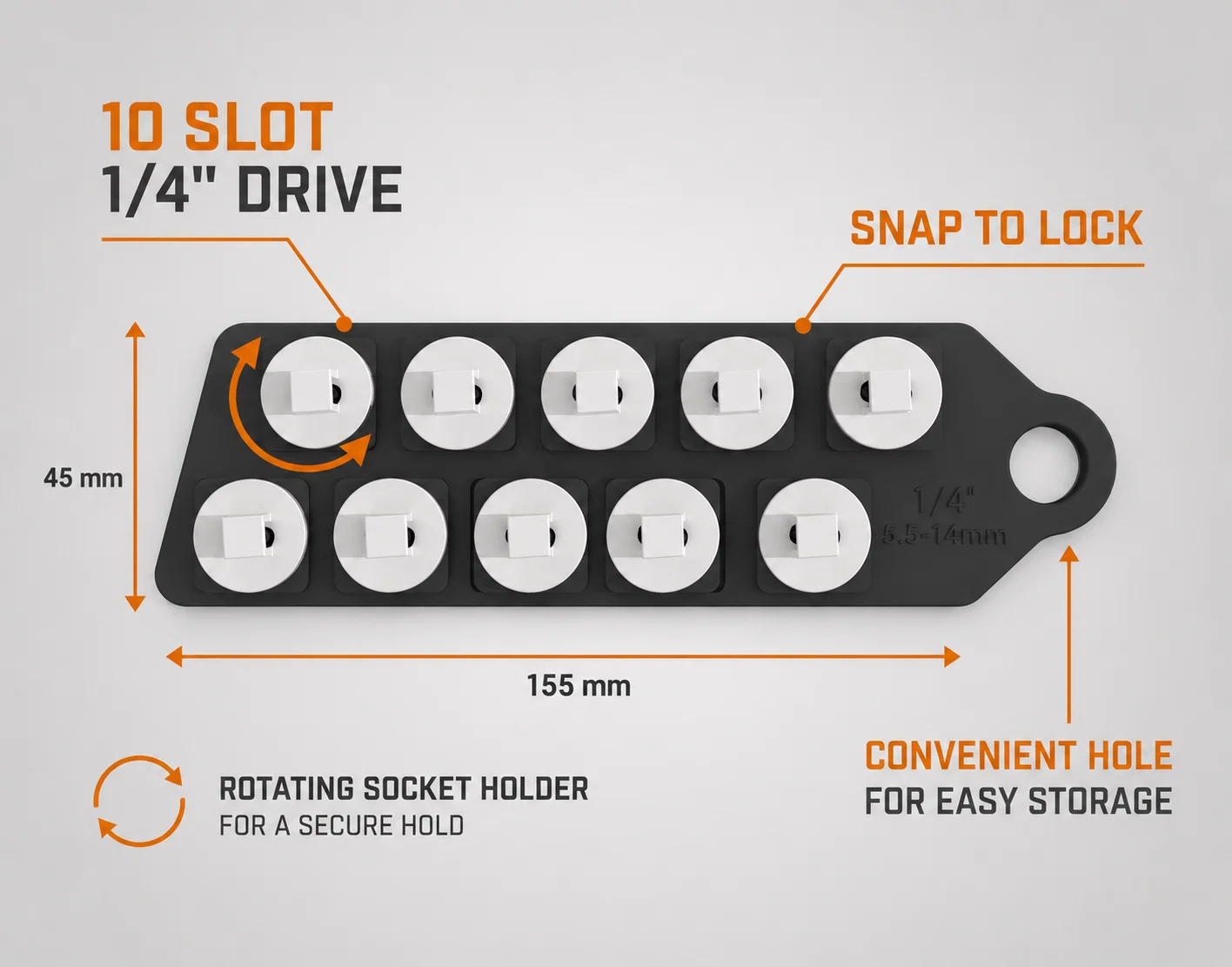

Socket sẽ được kẹp chặt khi kẹp ở vị trí song song với mặt trước, và sẽ lỏng khi xoay hơi lệch. Vì vậy đừng cố ép socket vào kẹp. Bạn sẽ cảm nhận được sự khác nhau giữa vị trí “open” và “closed”.
Sau khi lắp xong, các kẹp socket phải xoay được và khóa chắc chắn vào đúng vị trí.
Nếu bạn có câu hỏi hay góp ý thì cứ liên hệ nhé!
CHÚC MAY MẮN
