Vỏ case bộ nguồn Mean Well LRS-150 (đế + nắp) in 3D

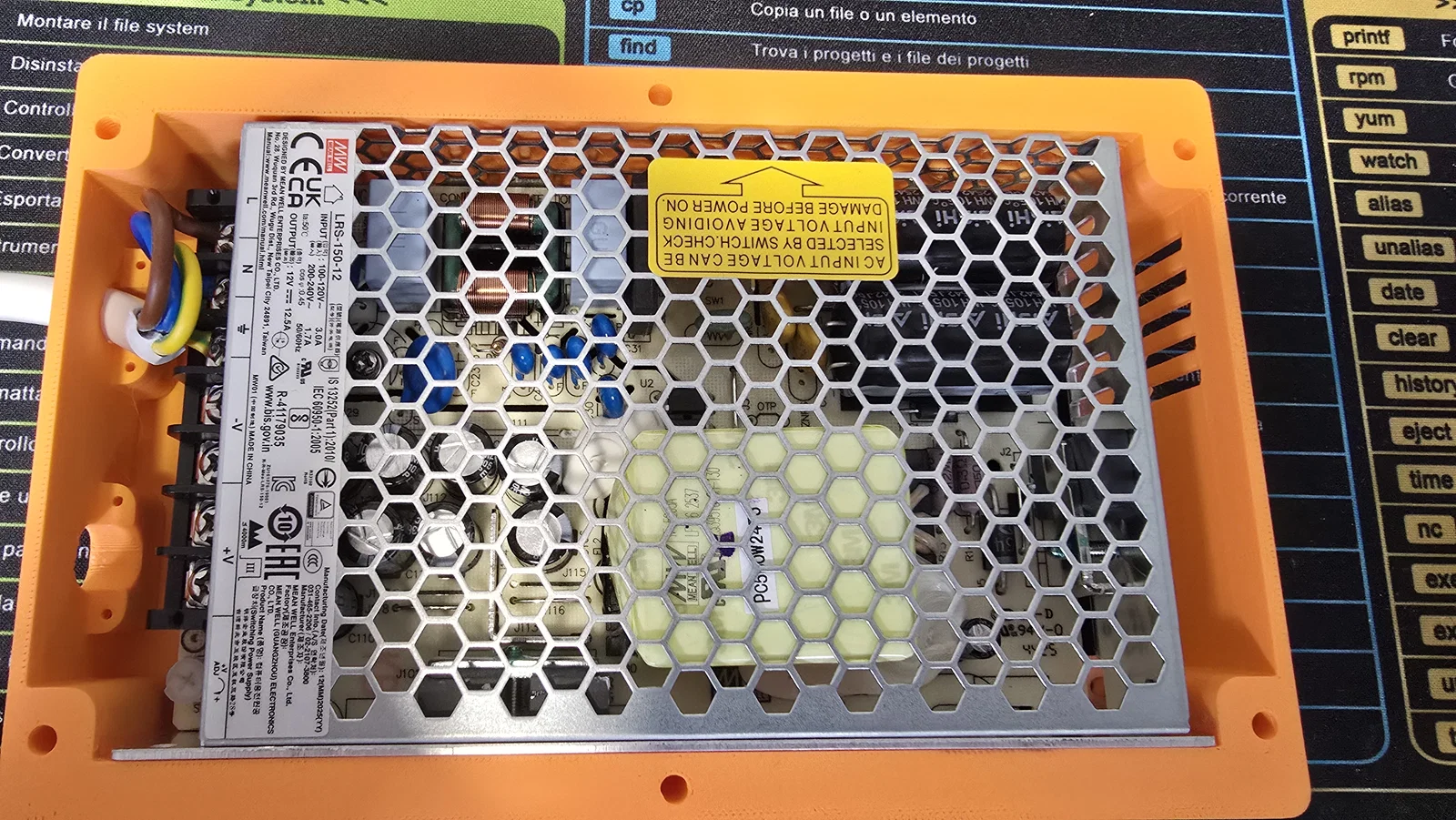

Đây là một cái case do mình tự thiết kế hoàn toàn cho bộ nguồn Mean Well LRS 150.

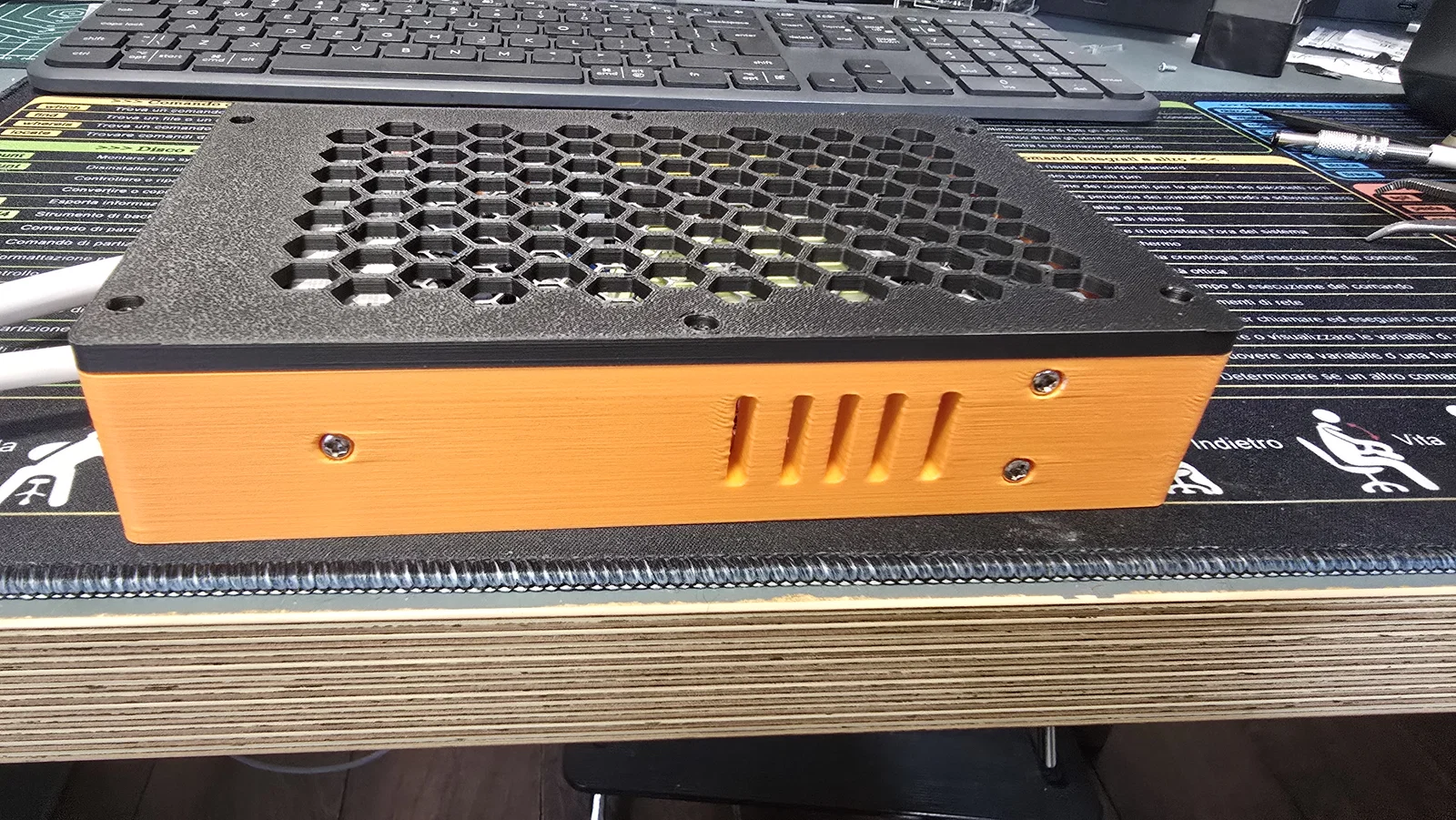

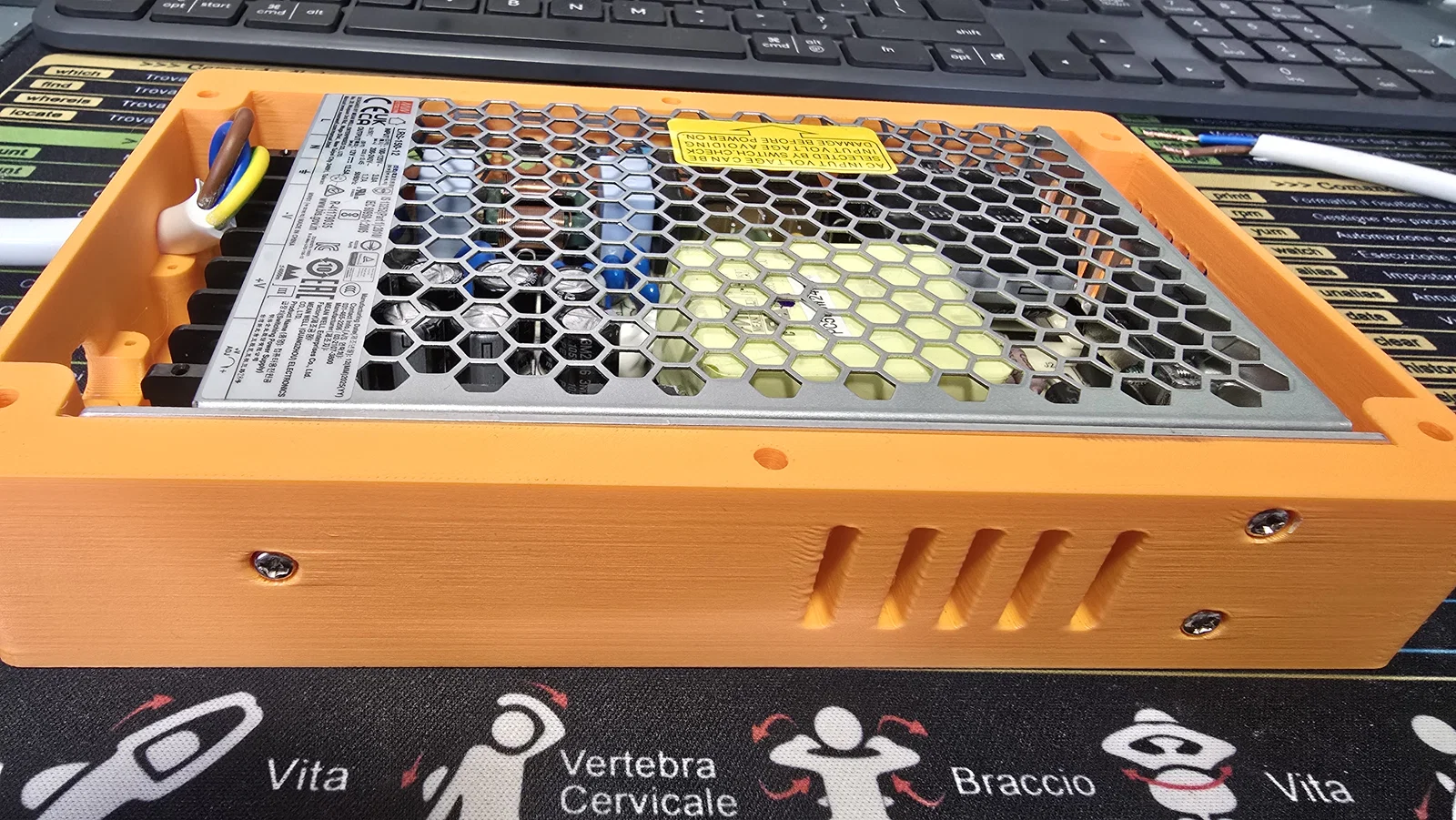

Phía trước có chừa một khoảng trống để đi dây gọn gàng. Bạn có thể bắt bộ nguồn Mean Well vào case bằng 3 con vít ở hông và 1 con ở đáy, tất cả đều là vít M3. Nắp case được siết giữ bằng 4 con vít M3. Bạn nên gắn insert đồng (brass insert) có ren vào phần đế.

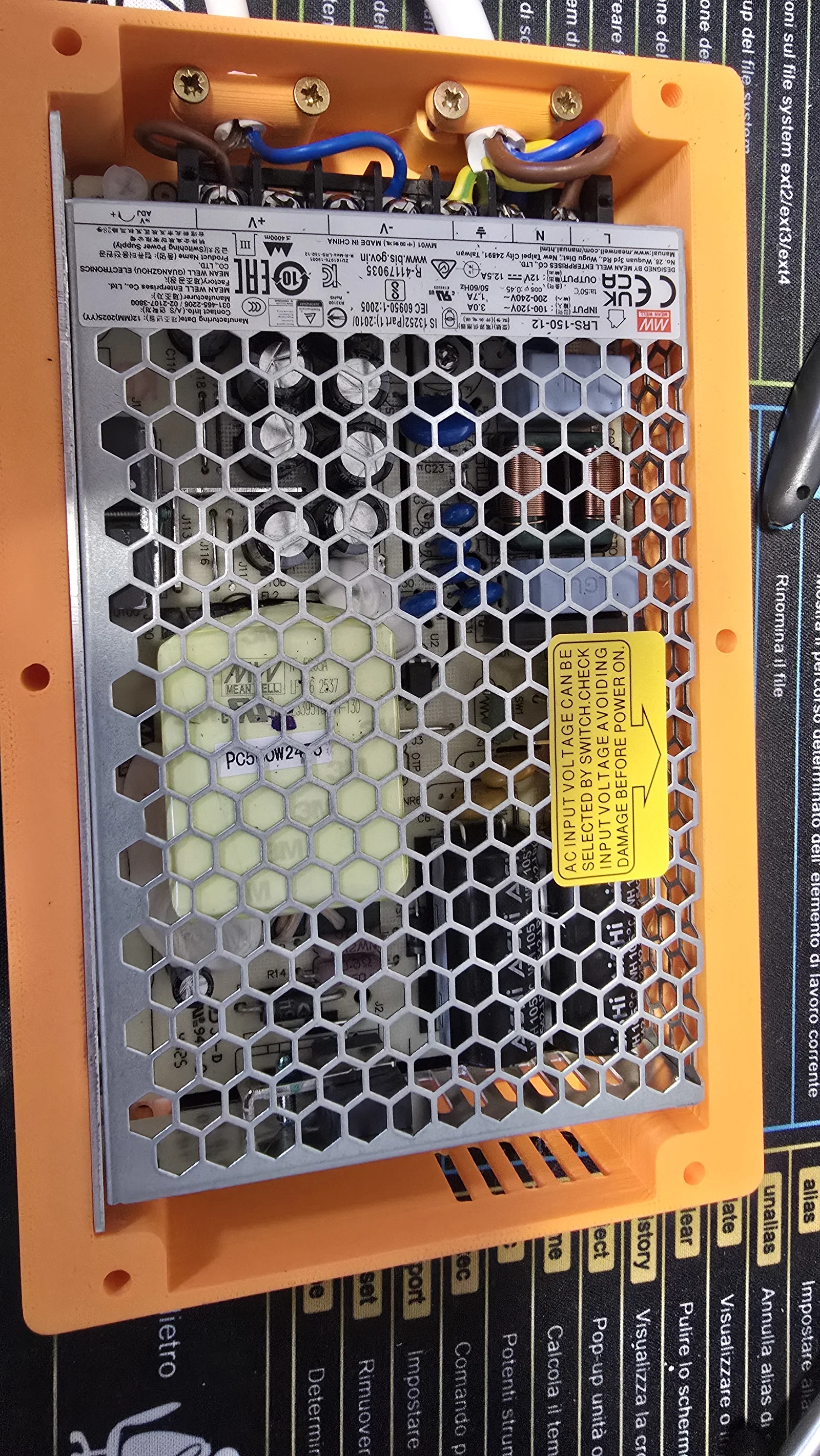

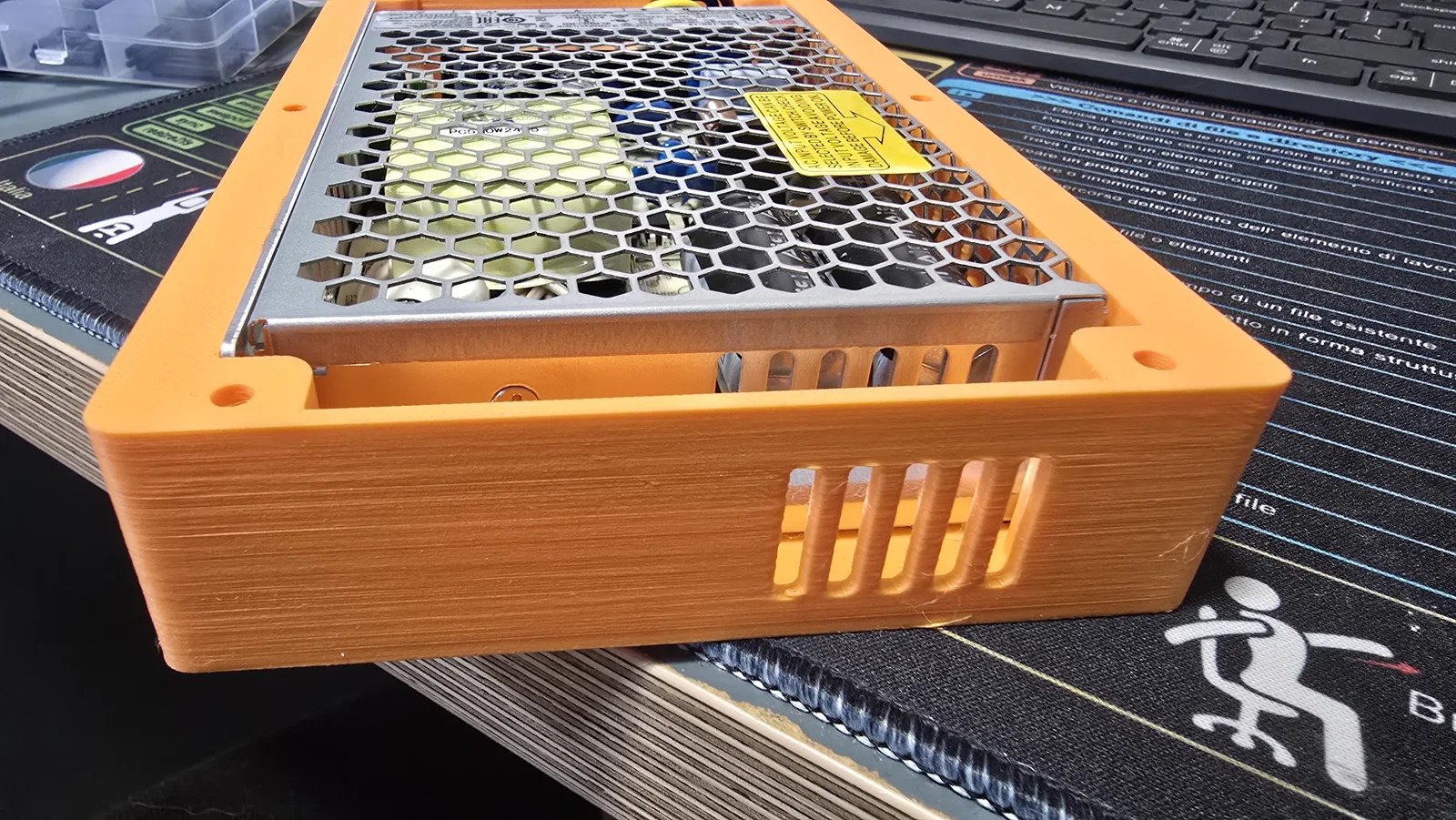

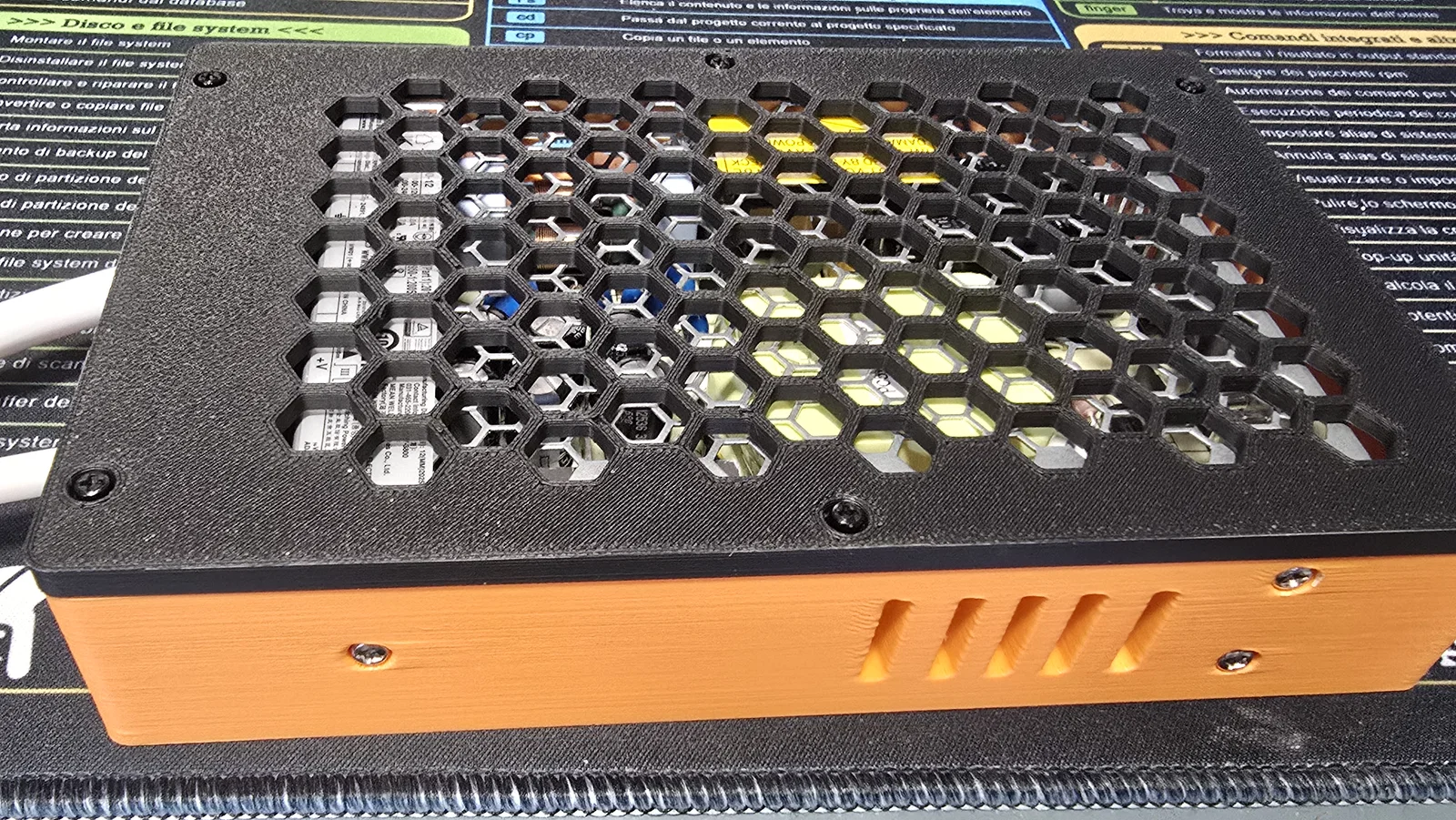

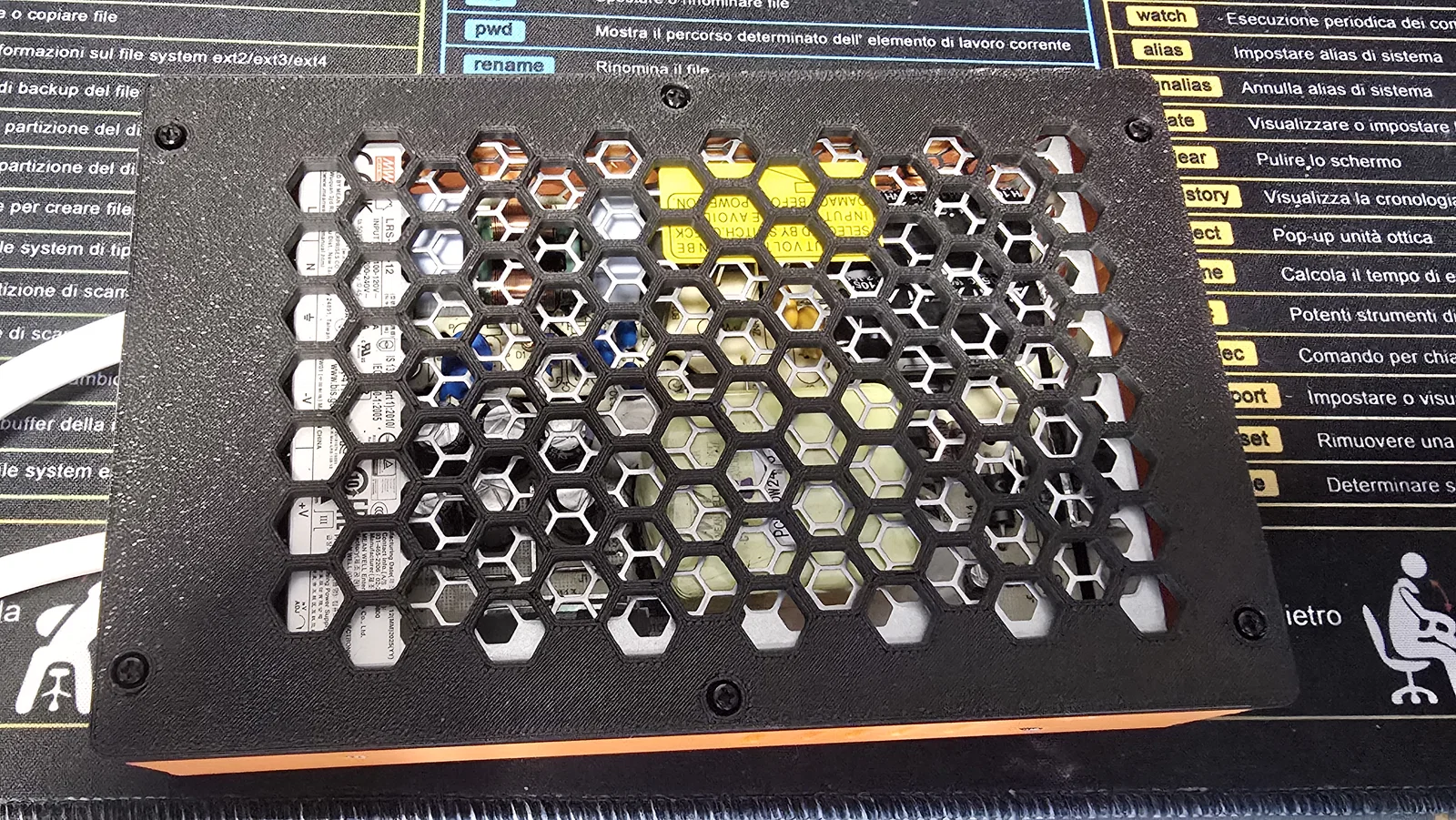

Case có đủ lỗ thông gió và phần khu vực đầu nối được che lại vì lý do an toàn.

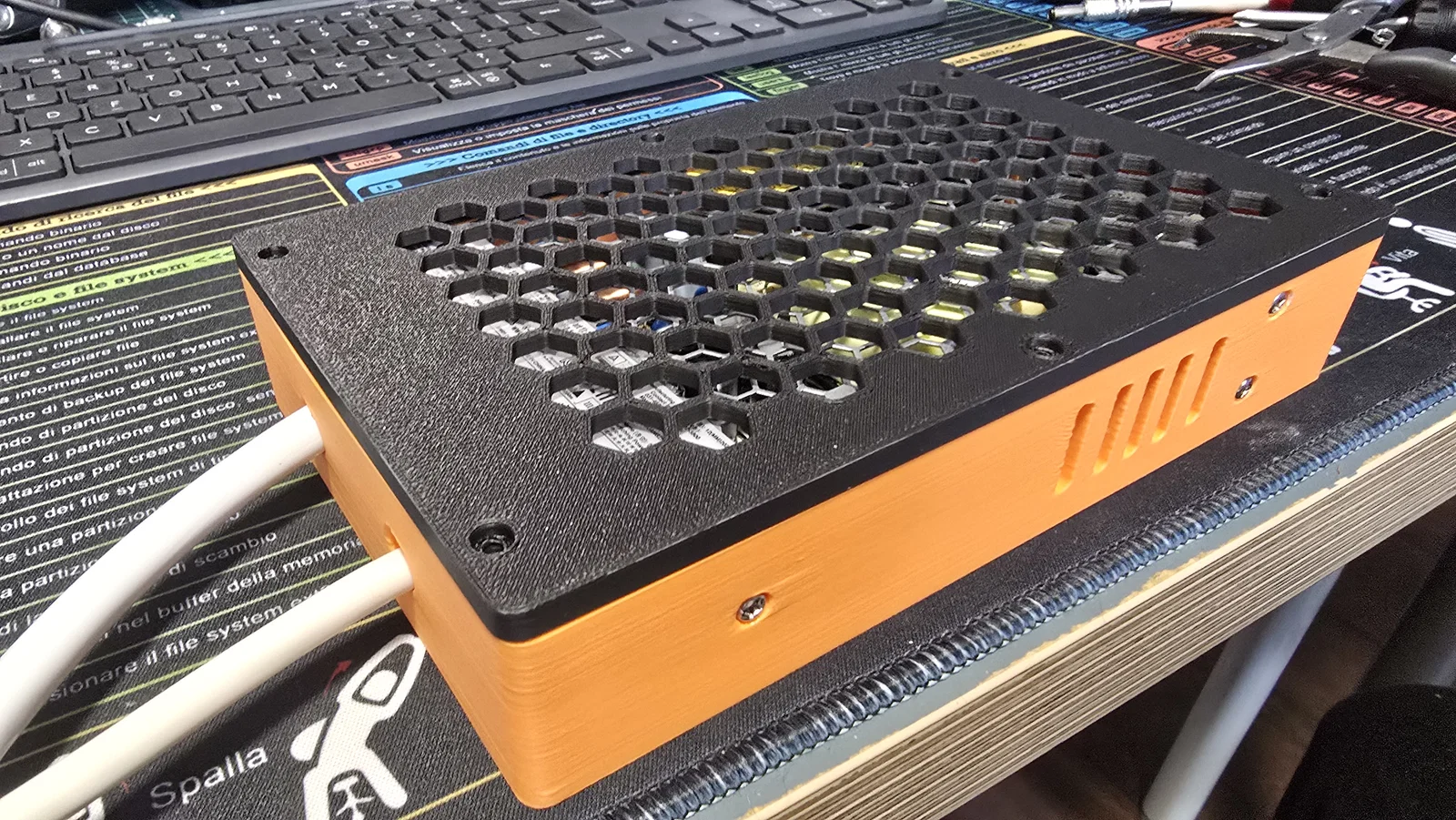

Ngoài ra, bạn có thể chặn/cố định dây cáp đi vào phía trước bằng các miếng kẹp (constraints), dùng 4 con vít nhỏ. Lỗ cho dây phía trước có đường kính 10mm.

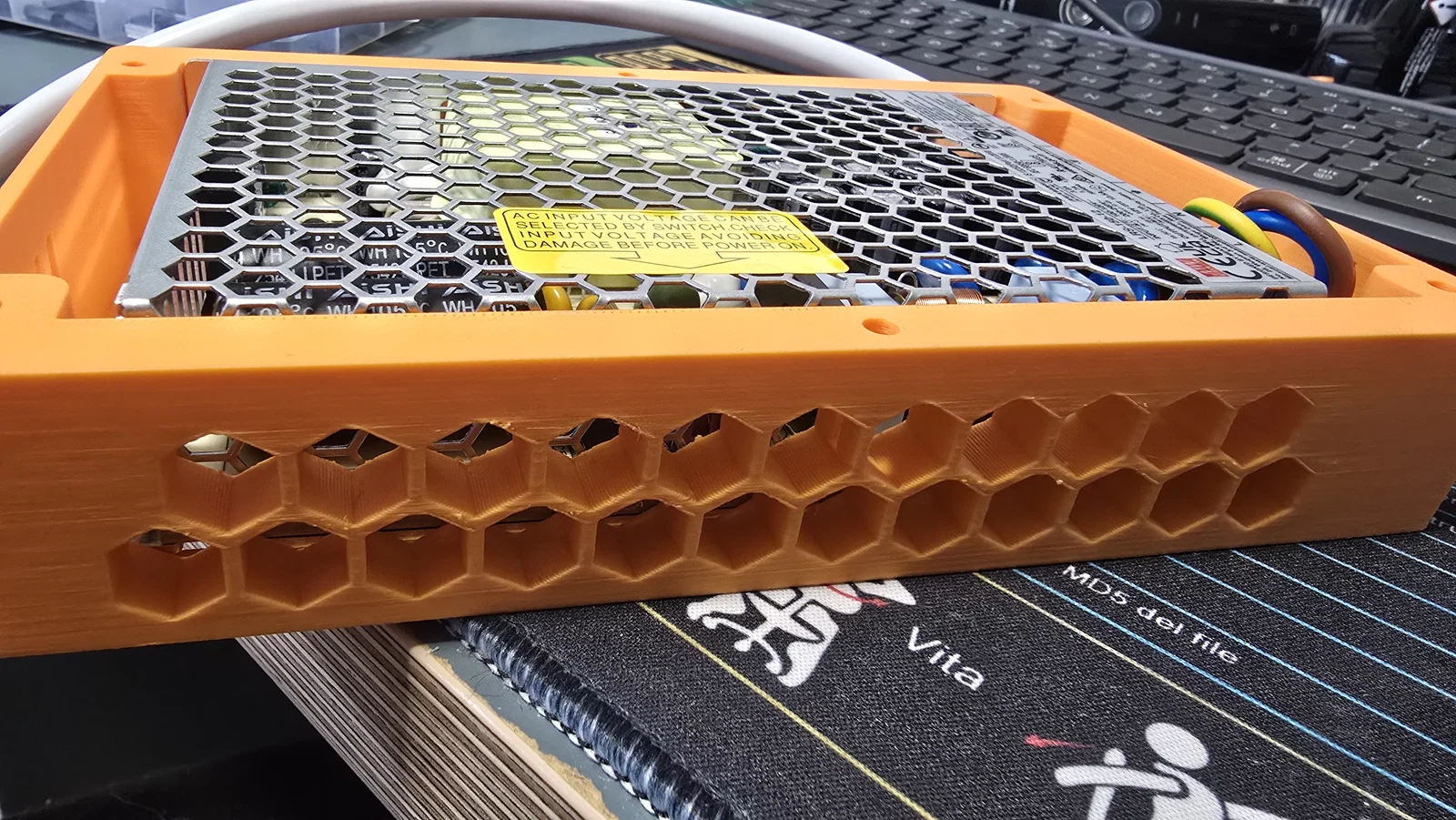

UPDATE: Mình đã thêm phiên bản mới với vài chỉnh sửa: lỗ cho đầu ra V12 nhỏ hơn một chút (đường kính 8mm) và miếng kẹp cũng được chỉnh lại để ôm khít hơn. Mình cũng bỏ các chi tiết lục giác và thay bằng vài đường hở, giúp kết cấu cứng hơn một chút và dễ in hơn.

N.B. Về phần kẹp/giữ dây, bạn sẽ thấy có 4 món: cho cả 2 kích thước (10 và 8 mm) sẽ có 2 lựa chọn. Bạn có thể chọn loại bo tròn nhiều hoặc ít, loại nào cũng dùng được, chủ yếu là tùy gu thôi.
