Đĩa chắn sên/Bash guard dạng tham số (Parametric) cho MTB
Mẫu FreeCAD parametric cho vòng bash guard/đĩa chắn sên, giúp bảo vệ đĩa trước và dẫn sên cho MTB (trẻ em). Kèm file 3MF: đường kính 153mm, 5 nan, vòng lỗ 100mm; dùng 5 bu lông M3 và 5 đai ốc M3.
Mô tả

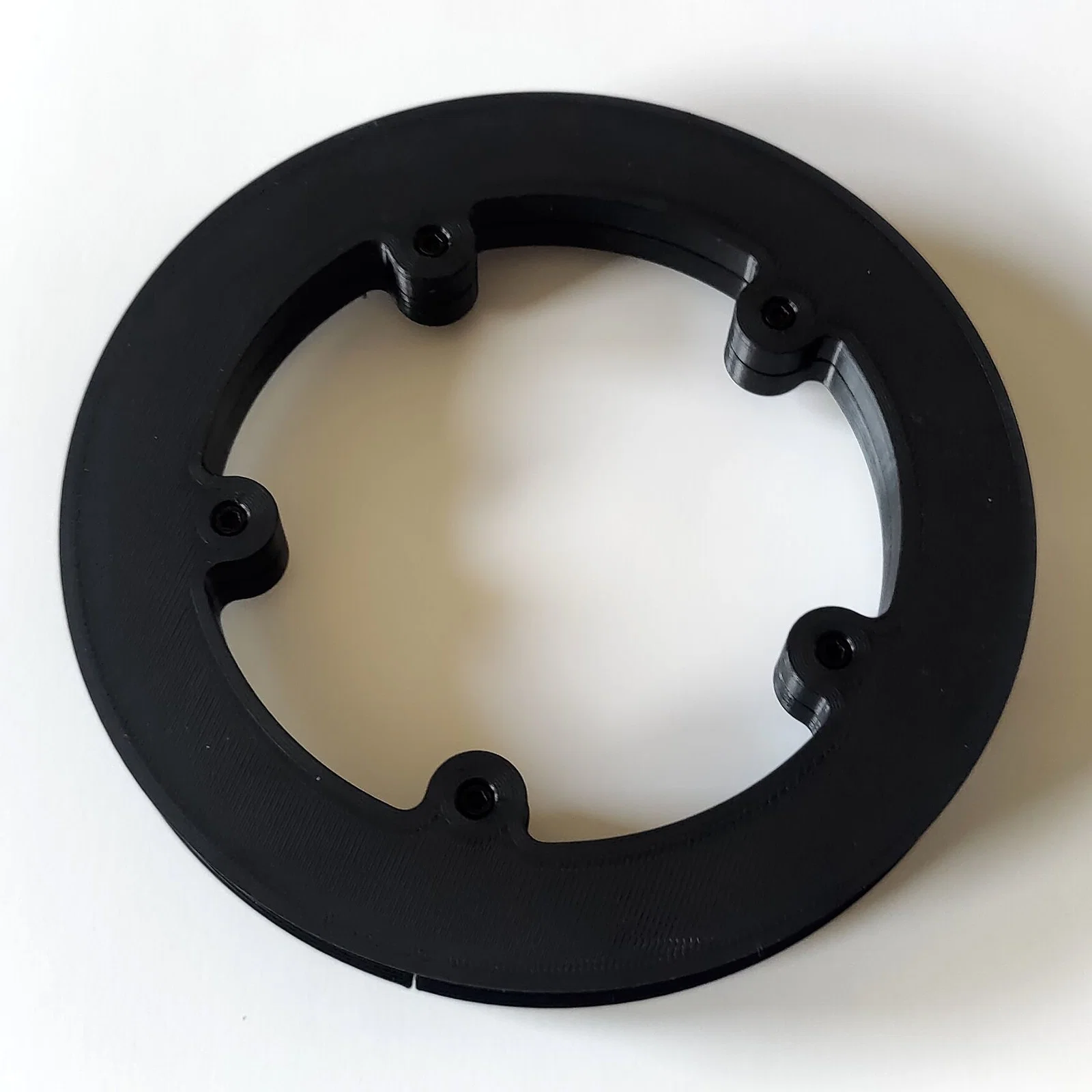

Đĩa chắn sên/Bash guard trước cho MTB dạng tham số (Parametric)
Vòng bash (bash ring) cho nhông/đĩa trước, giúp bảo vệ đĩa trước của xe đạp địa hình (trẻ em) và hỗ trợ dẫn sên. File FreeCAD là dạng parametric nên có thể chỉnh thông số để thay đổi mẫu khi cần. File 3MF đi kèm sẽ vừa với xe TREK MTB trẻ em bánh 20 inch.
Kích thước của file 3MF
-
Đường kính tổng là 153mm
-
5 nan (spokes)
-
Vị trí lỗ theo vòng tròn đường kính 100mm
Phần cứng bổ sung cần có
-
5 x bu lông M3
-
5 x đai ốc lục giác M3
Vòng trong có 2 phiên bản: có rãnh (slit) và không rãnh. Tùy việc bạn có thấy thoải mái khi phải tháo thêm các phần của xe hay không.
Có sẵn file FreeCAD dạng parametric để remix dễ dàng
Mình dùng FreeCAD để dựng các chi tiết (https://www.freecad.org/). Rất mong nhận được góp ý về kỹ thuật thiết kế.
