Khuôn đúc spacer trục chính máy phay BF20 (Epoxy Granite / Resin Concrete)

Tổng quan

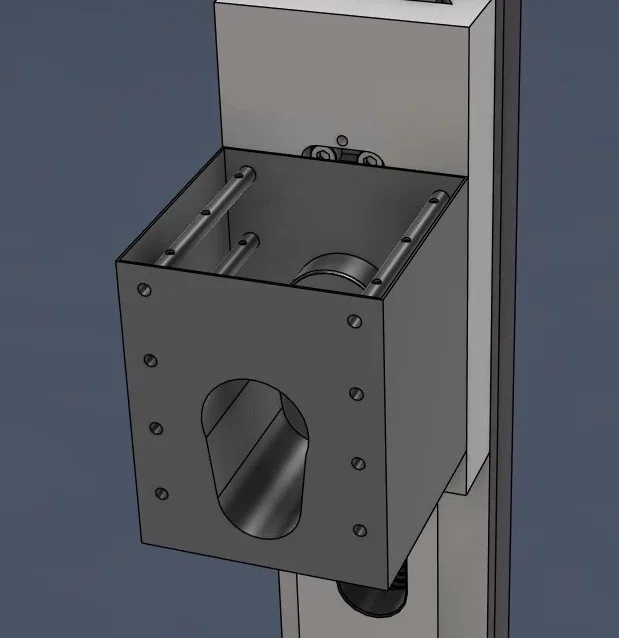

Dự án này đưa ra một lựa chọn khác thay cho các spacer kim loại nguyên khối mắc tiền. Bằng cách dùng một vỏ in 3D làm khuôn đúc cố định hoặc có thể tháo rời cho Epoxy Granite (Resin Marble), bạn có thể tạo ra một chi tiết có khối lượng lớn và độ ổn định nhiệt rất tốt.

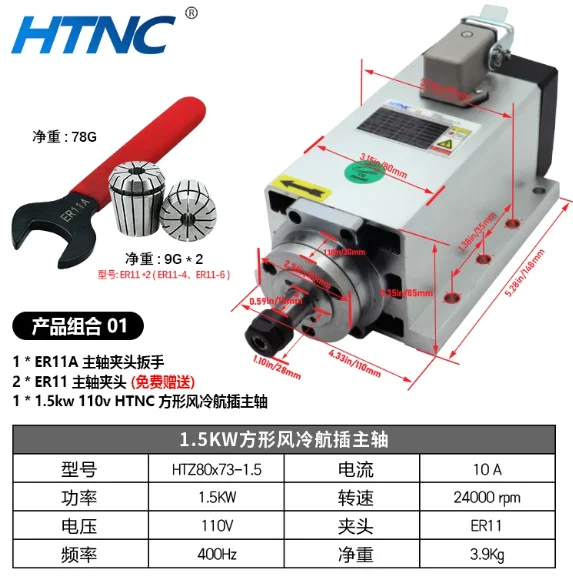

Ban đầu mình mua cái spindle này (1.5kW 110V làm mát bằng gió) để làm Milo V2, nhưng sau đó quyết định chỉnh sửa để gắn lên BF20 của mình.

Thông số kỹ thuật

• Tương thích: Máy phay hạng BF20 / G0704.

• Loại spindle: Spindle AliExpress tiêu chuẩn 1.5kW 110V làm mát gió.

• Gá lắp: Thiết kế dùng 8x ê-cu M6 để siết cố định spindle vào khối.

• Tối ưu chi phí: Thiết kế nhằm né chi phí rất cao của phôi nhôm/thép nguyên khối tại Nhật.

Lợi ích của Epoxy Granite

1. Giảm rung: Vượt trội so với nhôm nguyên khối, giúp bề mặt gia công đẹp hơn và tăng tuổi thọ dao.

2. Kinh tế: Đổ resin + cốt liệu vào vỏ in 3D rẻ hơn rất nhiều so với gia công CNC từ một khối kim loại.

3. Độ chính xác: Cho phép tạo hình học bên trong phức tạp và canh sẵn lỗ bulông, giảm nhu cầu gia công thủ công nặng.

⚠ Trạng thái: Giai đoạn thiết kế

Lưu ý: Dự án hiện đang ở giai đoạn thiết kế và làm prototype. Chưa được in ra hoặc đúc thử. Mình chia sẻ sớm để xin góp ý từ cộng đồng về độ cứng vững kết cấu, tỉ lệ resin/cốt liệu, và kỹ thuật đúc.

Hoan nghênh góp ý thiết kế

Nếu bạn có kinh nghiệm đúc epoxy granite hoặc độ BF20, mình rất muốn nghe ý kiến về:

• Tỉ lệ resin/đá tối ưu cho thể tích này.

• Gợi ý gia cường bên trong (rebar hoặc mesh).

• Cách cân chỉnh leveling và tramming sau khi đổ.
