PZRacing Start ST500 Laptimer Mounting Bracket cho Yamaha R6 RJ27

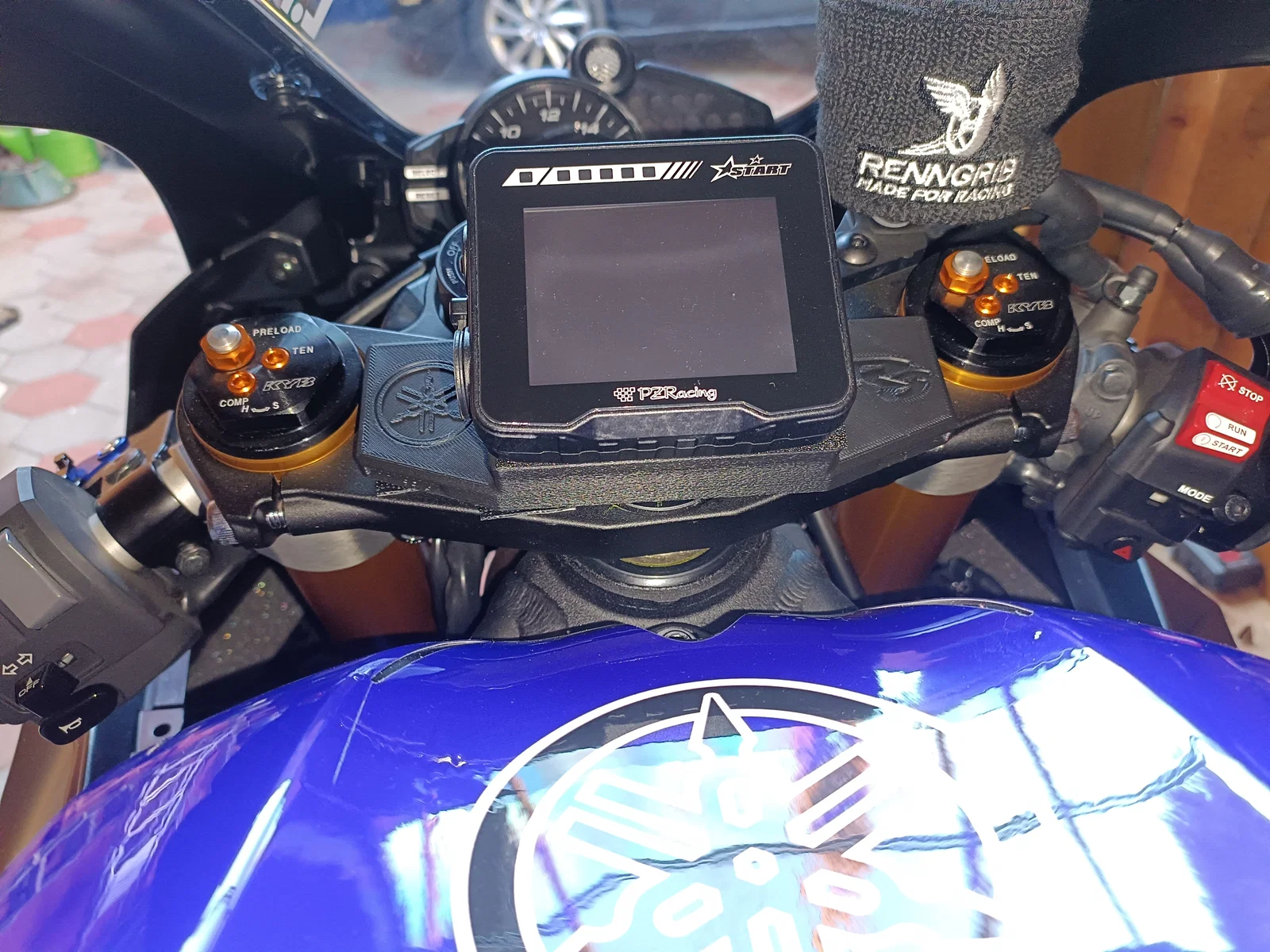

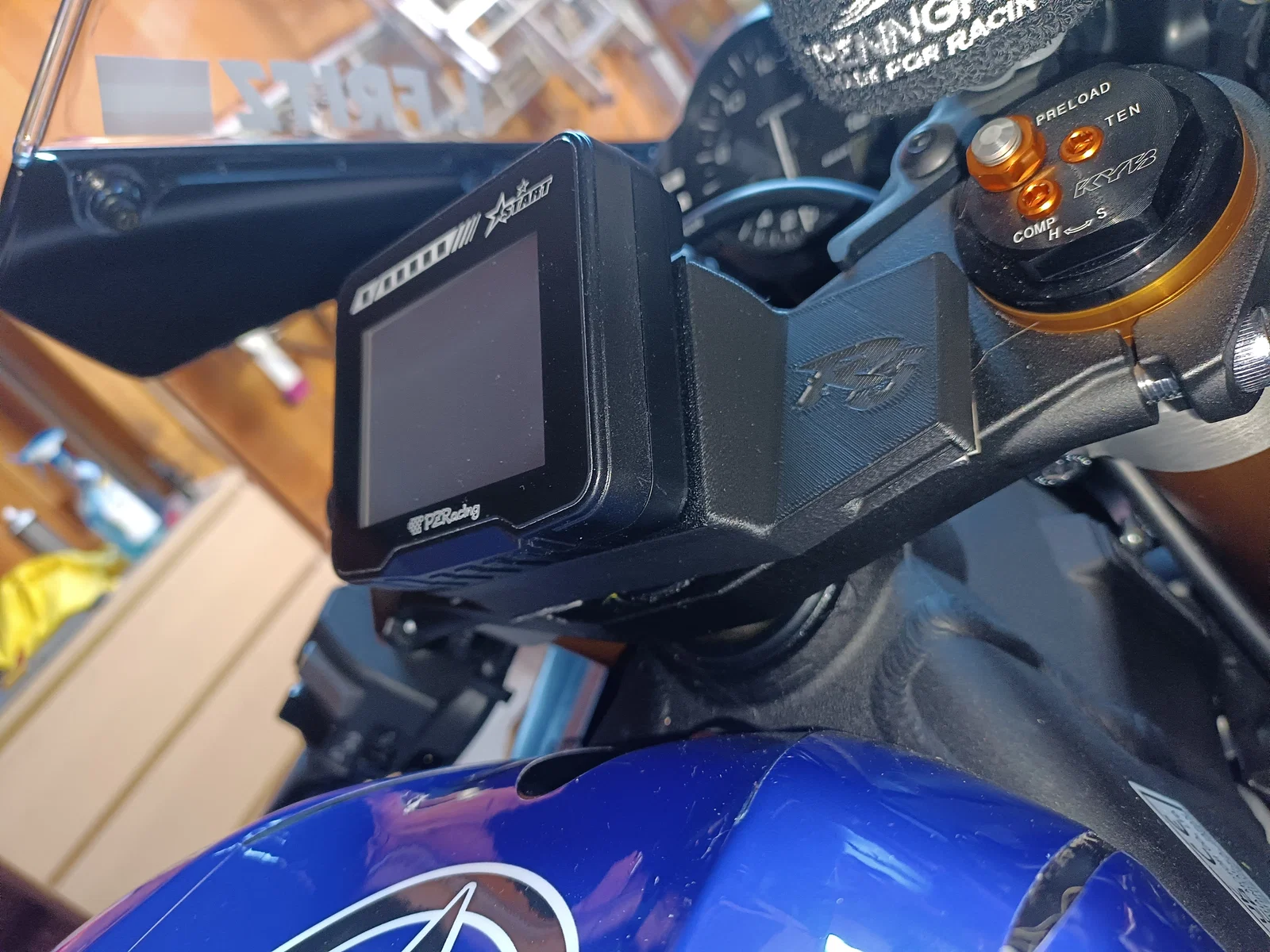

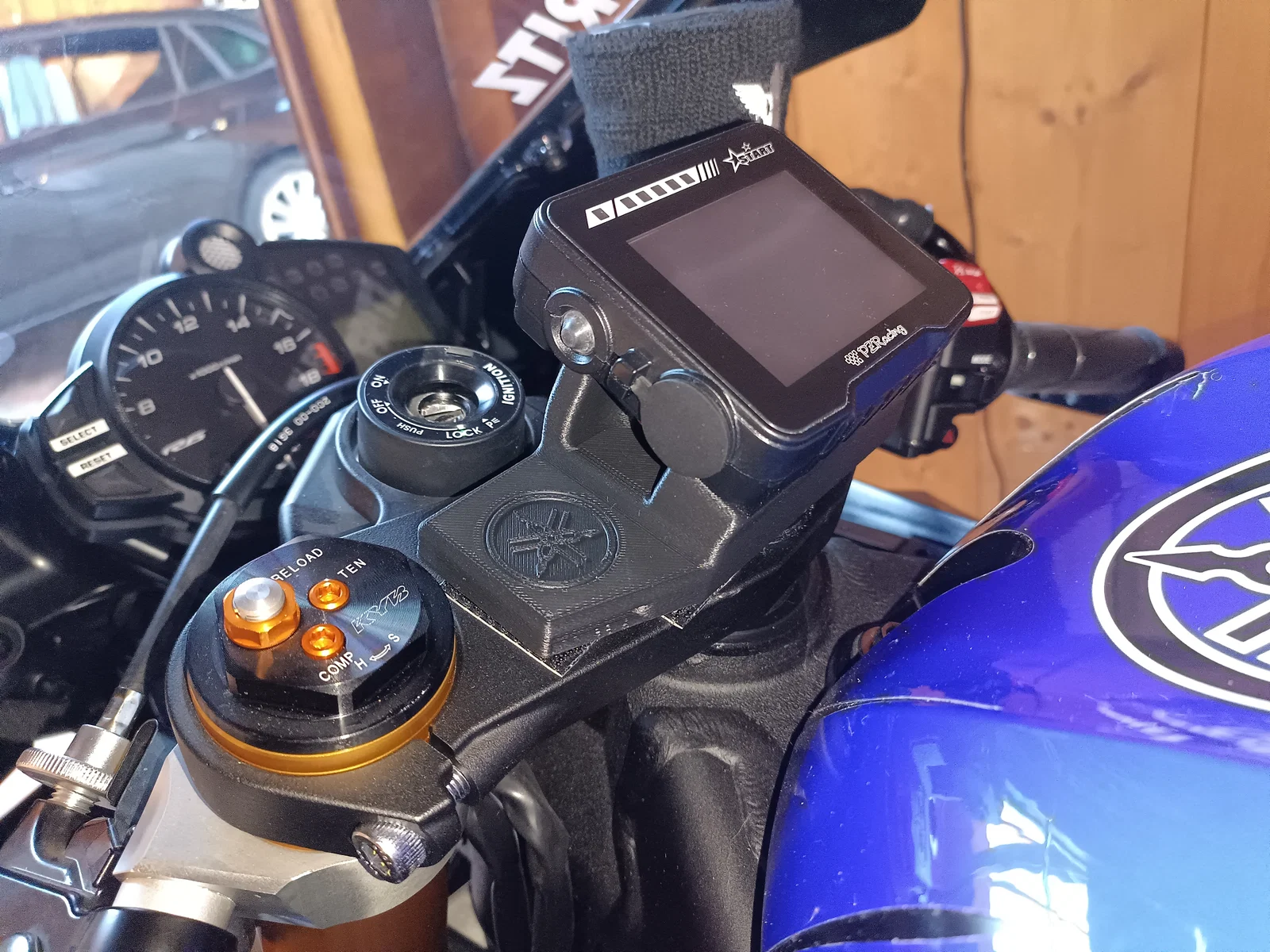

Đây là giải pháp gắn của mình cho laptimer PZRacing Start ST500.

Nó được thiết kế riêng cho Yamaha R6 RJ27 (2017-), nhưng cũng có thể sẽ vừa với các xe khác dùng đai ốc chảng ba trên (Fork Bridge Nut) cỡ 36mm.

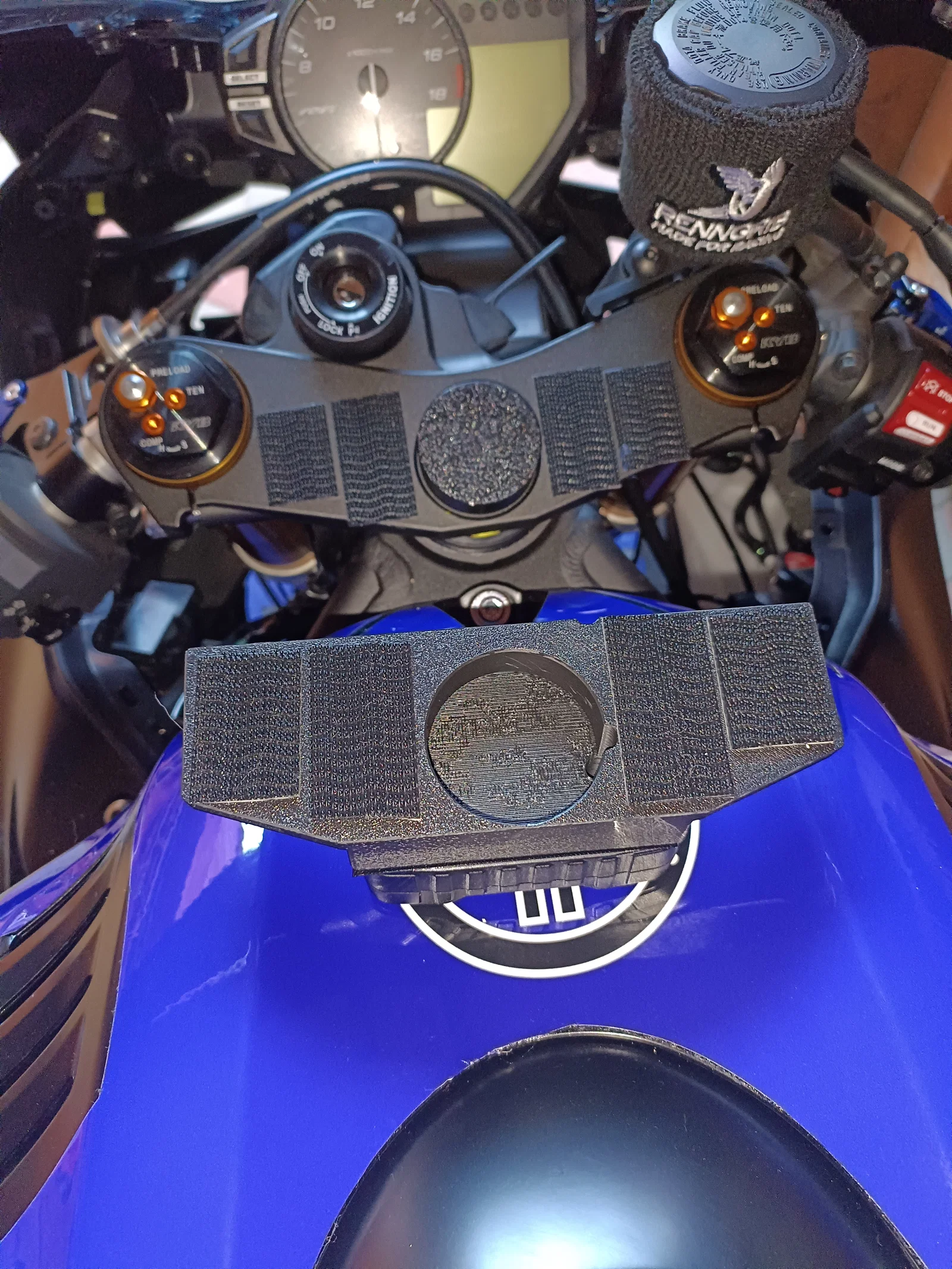

Mình khuyên nên lắp bằng băng keo 3M Dual Lock, nhưng các bản Heavy duty cũng có thể chỉ cần dây rút (cable ties) để cố định (CHƯA TEST).

Có 3 phiên bản:

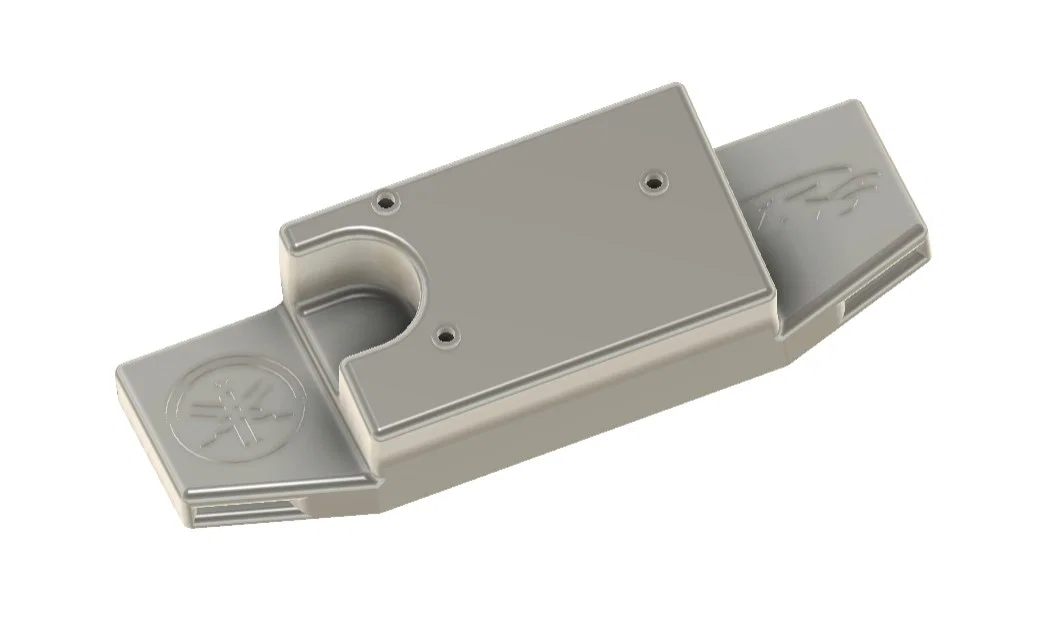

Heavy Duty R6 : Bản nặng đô, có khe để siết thêm bằng dây rút. Có logo Yamaha R6.
Heavy Duty: Giống như trên nhưng không có logo Yamaha R6
Light: Bản nhỏ gọn hơn, lược bớt, không có khe cho dây rút

Tất cả các phiên bản dùng chung phần “nut cover”, giúp giảm rung và ôm khít, không bị rơ.

Cài đặt in cho Mounting Bracket:
PLA
Layer height: 0,16mm
5 Walls, 40% cubic Infill

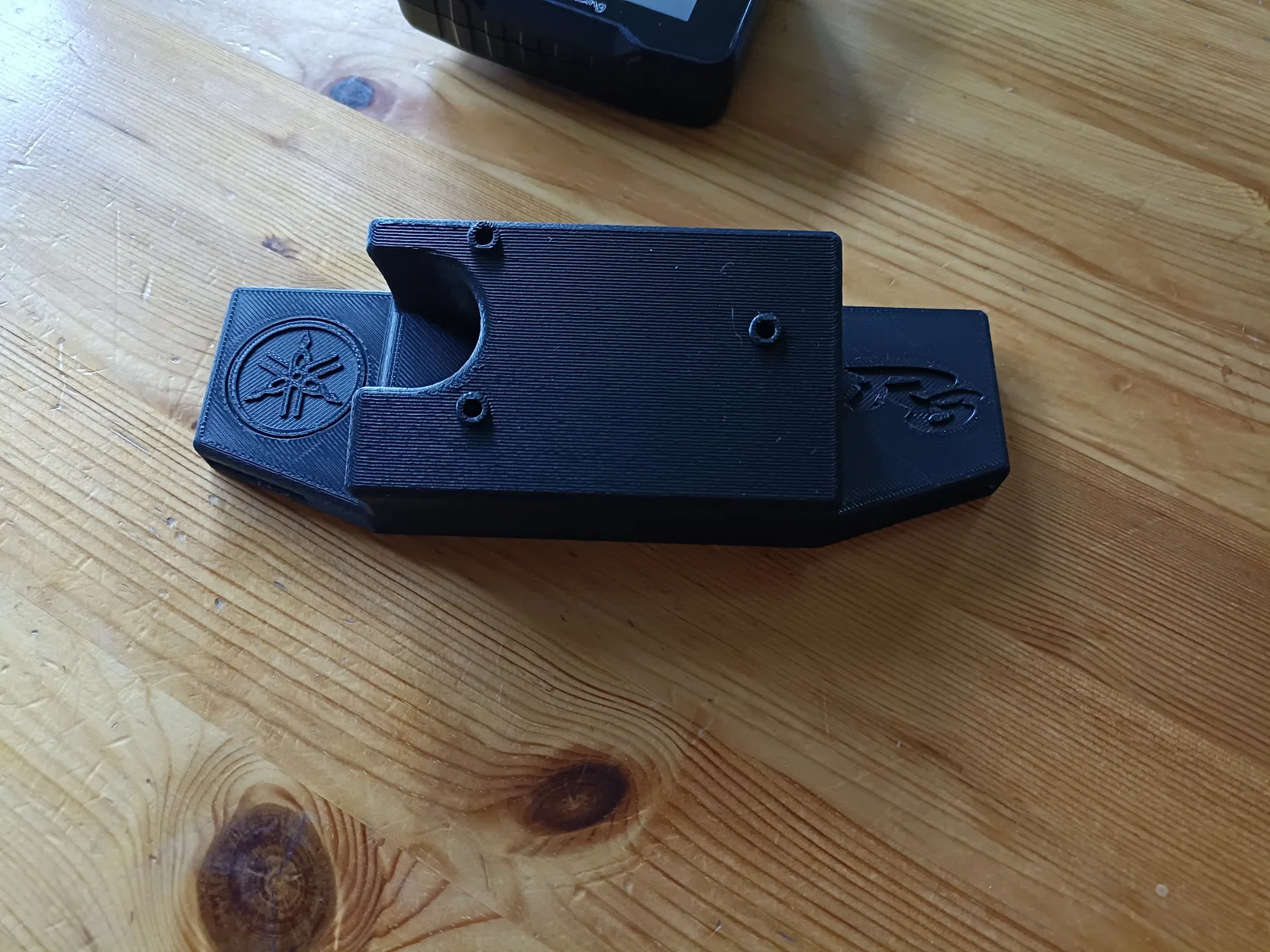

Tuỳ chọn: Fuzzy skin → Only contour, Distance 0.12mm , Strength 0,06mm → Theo mình cho bề mặt rất đẹp, xem hình.

Cài đặt in cho Nut Cover:
TPU, 3 Wall Lines, 15% infill → Có thể in PLA cũng được nhưng mình chưa test

Đây là lần đầu mình upload, bạn có câu hỏi hay góp ý gì thì cứ nhắn mình nha ;)

Chúc in vui vẻ!
---------------------------------------------------------------------------------------------------------

Đây là giá đỡ của mình cho PZRacing Start ST500 (bản Basic và Next).
Thiết kế dành riêng cho Yamaha R6 RJ27 (từ đời 2017), nhưng cũng nên vừa cho các mẫu khác có đai ốc chảng ba (Lenkkopfmutter) cỡ SW36mm.

Khuyến nghị cố định bằng 3M Dual Lock. Các bản Heavy Duty cũng có thể chỉ cần 2 dây rút để gắn (chưa test!).

Có 3 phiên bản:
Heavy Duty R6: Bản chắc chắn, có rãnh để luồn dây rút bên trái và bên phải nhằm cố định thêm. Có in kèm logo Yamaha và R6.
Heavy Duty: Như trên nhưng không có logo Yamaha/R6
Light: Bản mỏng/gọn hơn, không thể cố định bằng dây rút.

Với tất cả phiên bản, cần thêm mẫu “Nut Cover”.
Phần này giúp dập rung và đảm bảo lắp khít hoàn hảo.

Thiết lập in cho giá đỡ:
PLA
Schichthöhe 0,16mm
5 Wandlinien
40% Infill, Kubisch
Tuỳ chọn: Fuzzy Skin (Contour) với khoảng cách điểm 0,12 mm và độ dày 0,06mm → Theo mình nhìn rất đã, xem hình

Thiết lập in “Nut Cover”:
TPU, 0,16mm, 3 wall lines, 15% infill → Có thể chạy PLA cũng được, chưa test!

Đây là lần đầu mình upload lên Printables, nếu có mong muốn hay góp ý cải tiến cứ liên hệ mình nhé!
Chúc bạn in vui vẻ!
