Ốp quạt Ender 3 V3 KE cho quạt 4010/4020

Tác giả MisterJ_2943310

Lượt tải
50
Lượt thích
7
Lượt coi
398
Bản remix
1

File 10 2,1 MB

  • Ender3V3KE_4020_fan_cover-Center_4020_0mmoffset_1778346424.stepSTEP · 122,6 KB
  • Ender3V3KE_4020_fan_cover-Center_4020_0mmoffset_1778346425.stlSTL · 452,9 KB
  • Ender3V3KE_4020_fan_cover-Center_4020_1.5mmoffset_1778346427.stepSTEP · 125,7 KB
  • Ender3V3KE_4020_fan_cover-Center_4020_1.5mmoffset_1778346429.stlSTL · 454,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

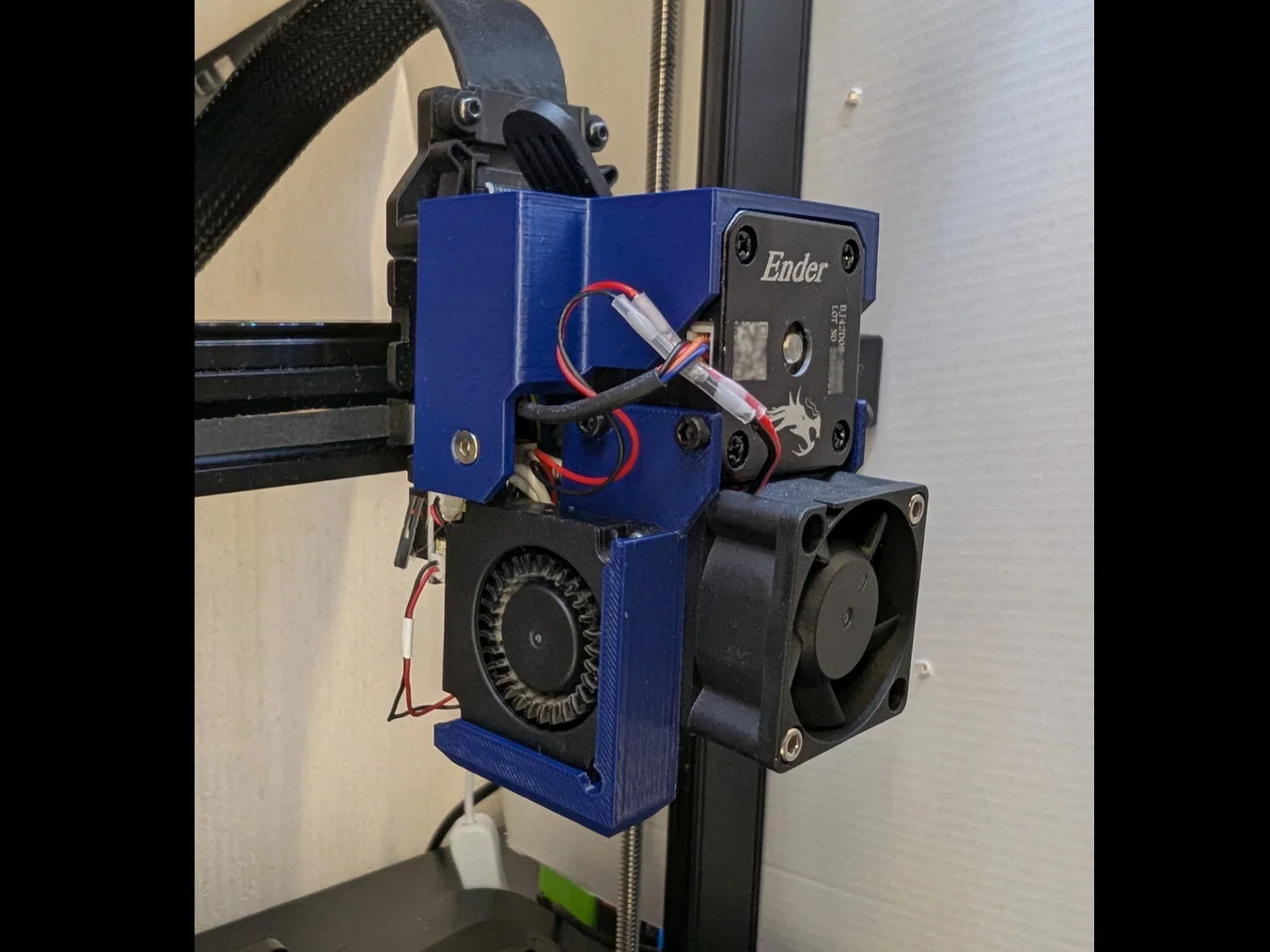

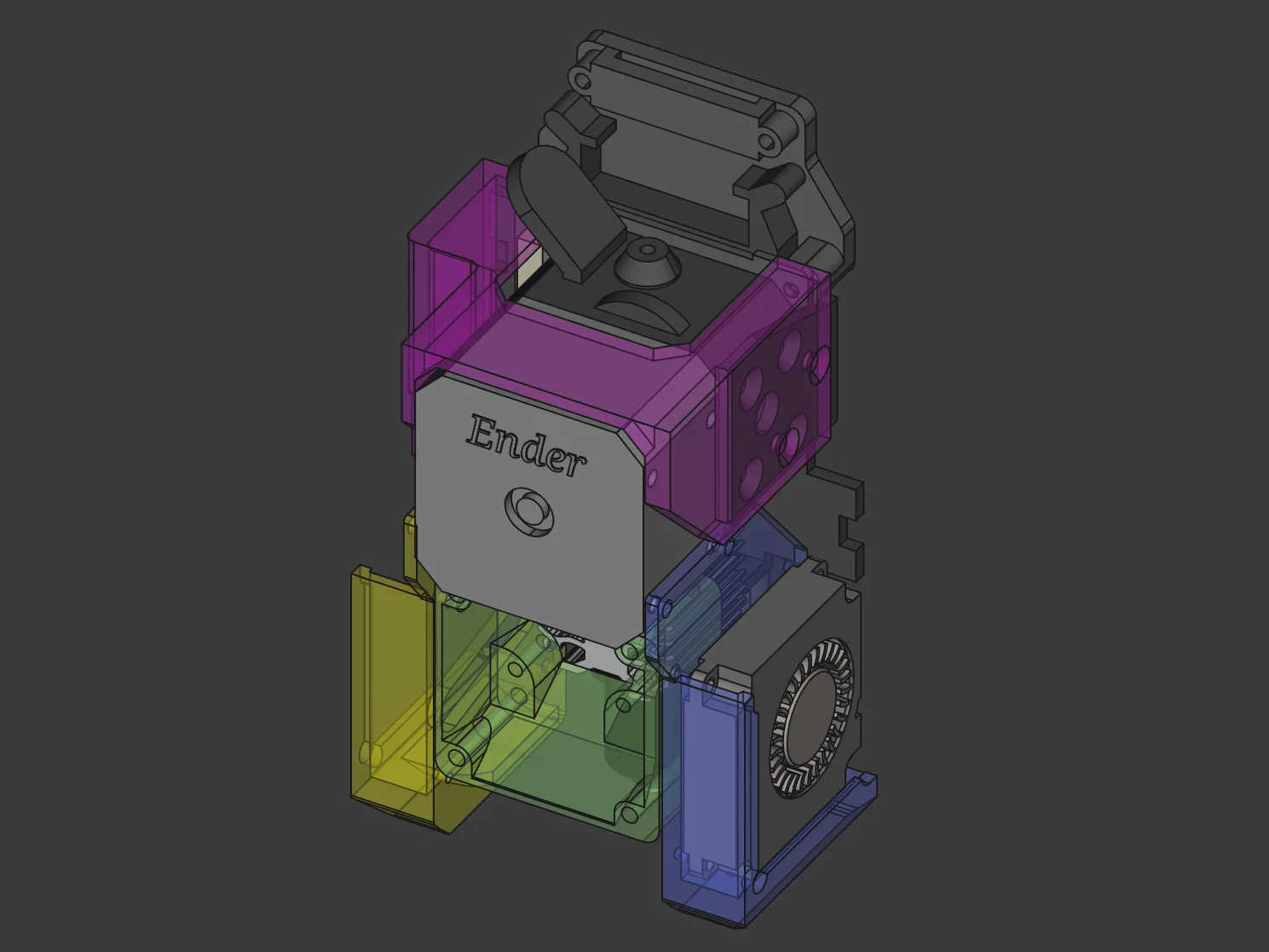

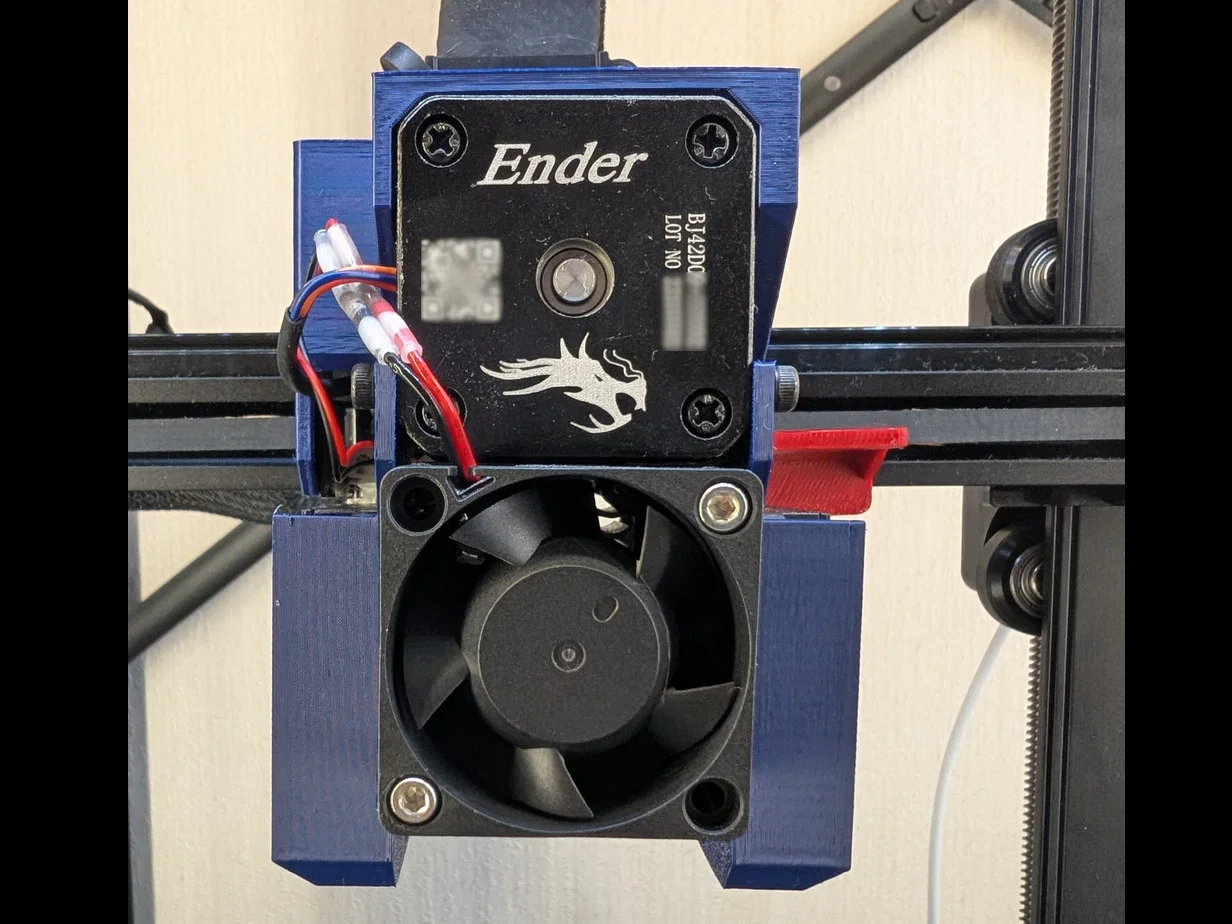

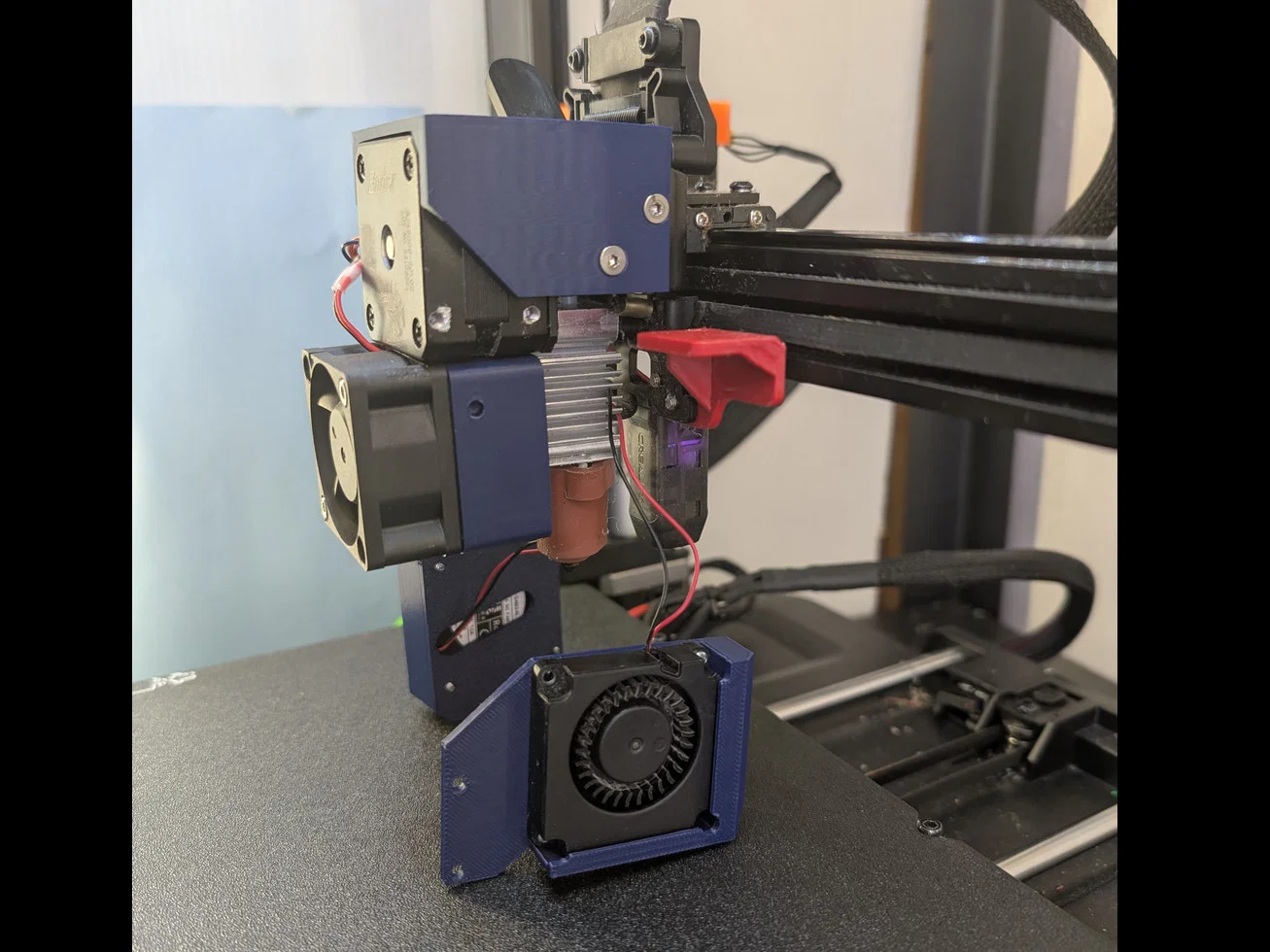

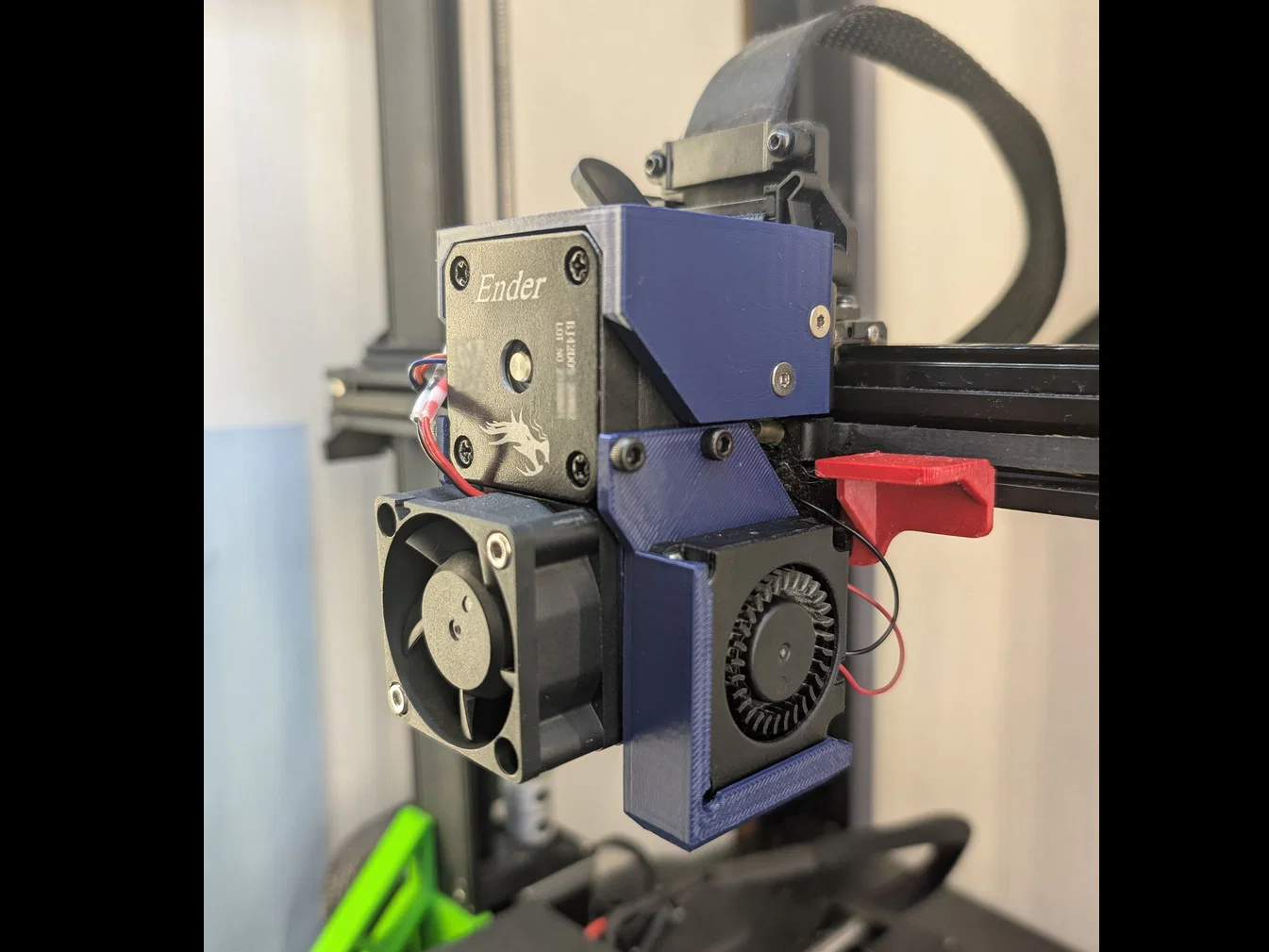

Ốp che cho extruder trên Ender 3 V3 KE để bạn có thể dùng quạt 4010 hoặc 4020 cho heatbreak. Ngoài kia cũng có vài mẫu khác, nhưng mình muốn 2 quạt bên hông tháo rời riêng được để bạn thay nozzle cho dễ mà không cần tháo quạt heatbreak 4020. Bạn cũng có thể dùng mẫu này mà không lắp phần center piece và vẫn dùng quạt zin.

Mình dùng mẫu này làm tham khảo, nhưng con Ender của mình hình như bị lệch (offset) 1,5 mm ở vị trí heatbreak. Vì vậy mình có kèm 2 phiên bản center piece: một bản có offset và một bản không.

Những phần cần thêm (ngoài ốc và quạt zin)

  • 1 quạt 24V loại 4010 hoặc 4020 (và có thể cần đầu micro JST 1.25mm, trừ khi bạn chịu cắt dây từ quạt zin)
  • 4 con ốc M3x30mm để bắt quạt 4020 vào center piece
  • 4 con ốc M3x6mm để bắt 2 panel bên hông

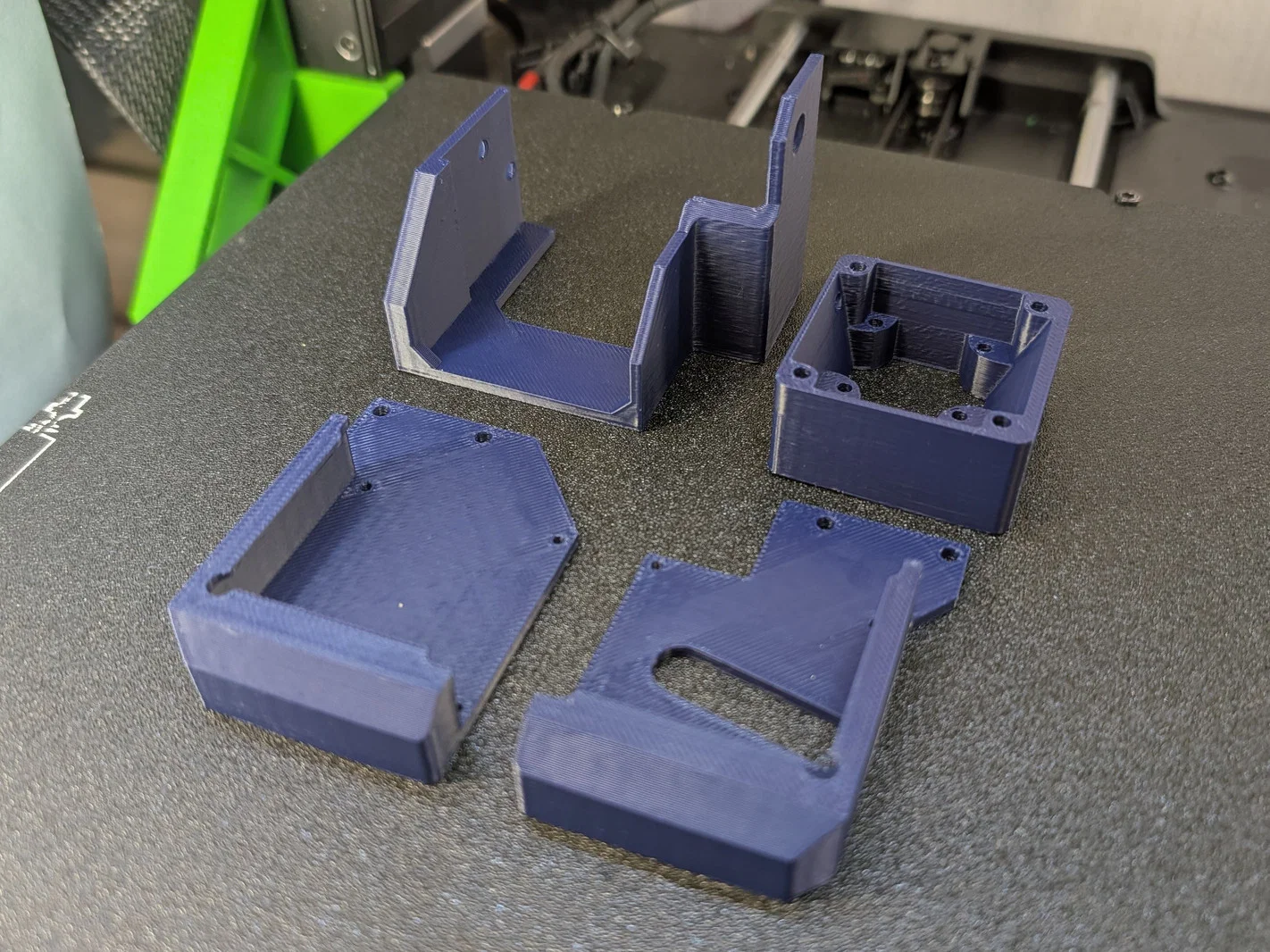

Hướng dẫn in

  • Tất cả đều in được không cần supports
  • In 2 panel bên hông nằm ở mặt phẳng
  • In phần center nằm ở mặt sau
  • In phần top lật ngược (upside down)

Mình khuyên nên dùng vật liệu chịu nhiệt ổn (mình dùng ASA)

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
10
Tổng dung lượng
2,1 MB
File lớn nhất
454,1 KB
