C-Clamp Parametric tuỳ biến hoàn toàn (OpenSCAD)

C-Clamp tham số hoá, tuỳ biến hoàn toàn

Đây là một mẫu C-clamp 3D-print có thể tuỳ chỉnh gần như toàn bộ, được thiết kế bằng OpenSCAD. Tất cả kích thước chính của clamp đều là tham số (parametric), gồm throat width, throat depth, jaw thickness, clamp width và screw length, giúp bạn dễ dàng tạo ra một cái clamp đúng kích thước cho dự án của mình.

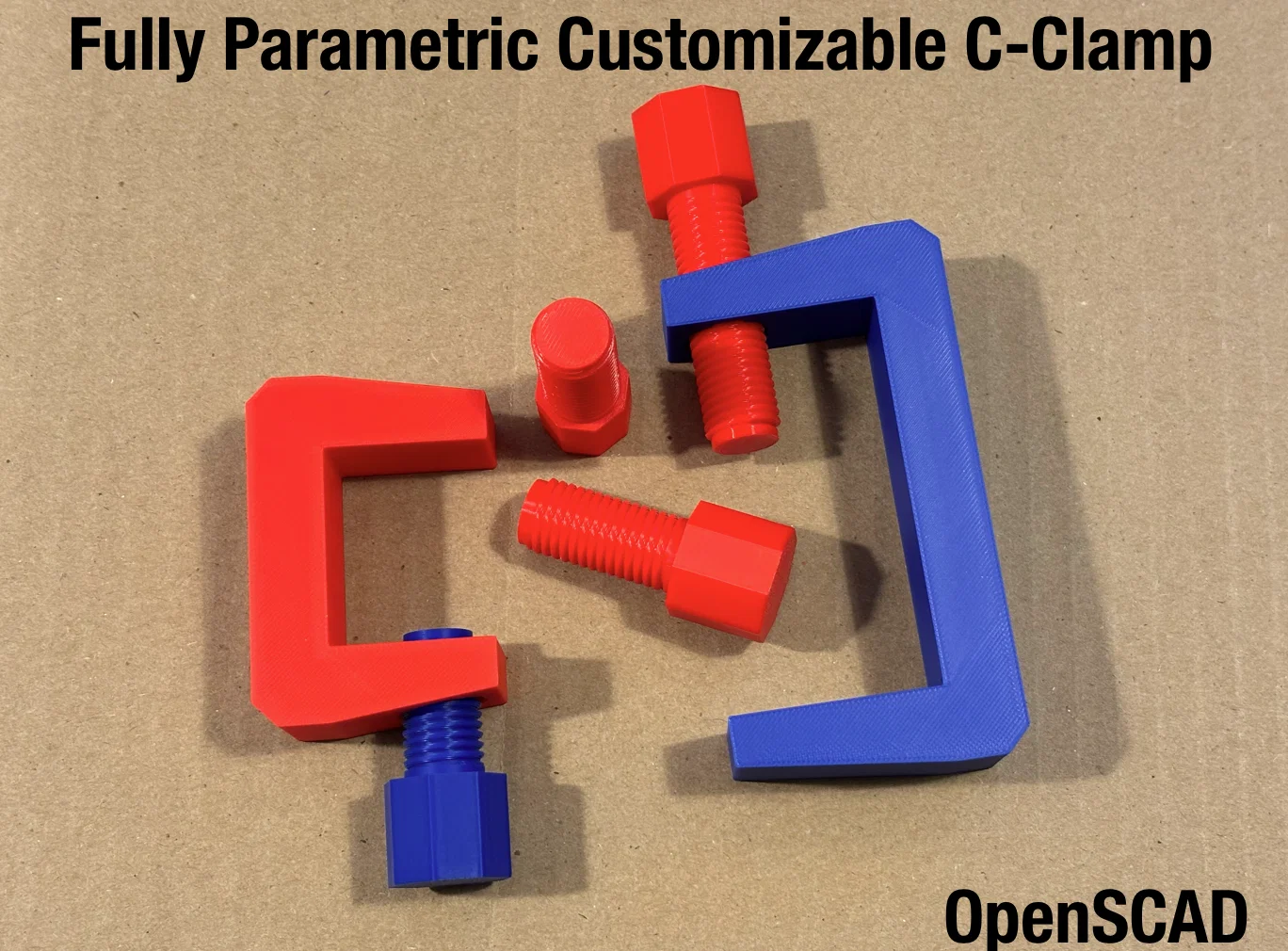

Mẫu có kèm con ốc ren (threaded screw) in được, phần ren trong tương ứng ở thân clamp, tay vặn bát giác (octagonal handle), ngàm (jaws) vát côn, hình học “relief” để in mượt hơn, và các cạnh thân được vát (chamfer). Con ốc và thân clamp được bố trí chung trên cùng layout để tiện in.

Đây có thể là một trong những mẫu C-clamp tuỳ biến hoàn toàn theo kiểu parametric đầu tiên dành cho 3D printing, được làm theo hướng thực dụng, dễ in và dễ chỉnh sửa.

LƯU Ý: Bản generate theo parametric có thể bị Bambu Studio báo “Error: x non-manifold edges”. Bạn không cần repair gì hết, in vẫn bình thường. Ngoài ra, bạn cũng không cần support để in clamp này.

Có một khoảng bridging gap riêng dành cho phần ren của screw.

Tính năng

• Thiết kế OpenSCAD fully parametric

• Chỉnh được throat width và throat depth

• Tuỳ biến jaw thickness, clamp width và screw length

• Tích hợp screw và phần ngàm có ren trong (internal threaded jaw)

• Ren kiểu trapezoidal in được

• Tay vặn bát giác giúp cầm nắm dễ

• Có sẵn thread clearance và relief geometry

• Layout 2 phần sẵn sàng để in

Tham số có thể tuỳ chỉnh

Bạn có thể chỉnh dễ dàng:

• Throat_width

• Throat_depth

• Jaw_thickness

• Clamp_width

• Screw_length

Các tham số còn lại dùng để kiểm soát độ khít của ren (thread fit), độ chồng tường (wall overlap), các khe relief, chamfers và tinh chỉnh để in.

Ghi chú khi in

In thân clamp và screw theo đúng cách sắp xếp ở layout mặc định. Tuỳ theo hiệu chuẩn máy in, vật liệu và layer height, bạn có thể cần tinh chỉnh thread clearance để vặn ốc vừa nhất (tham số Thread clearance, thường 0.5 là đủ, nhưng nếu bị kẹt quá thì tăng lên).
Nếu muốn chắc hơn thì bạn tự tăng infill và wall line count.

Gợi ý ứng dụng

Phù hợp để kẹp nhẹ, làm mô hình, prototyping, đồ hobby, các đồ gá nhỏ, và thử nghiệm những thiết kế cơ khí có thể tuỳ biến.

Mẫu này là functional model để in 3D, không phải để thay thế clamp kim loại trong các ứng dụng cần lực kẹp cao.
