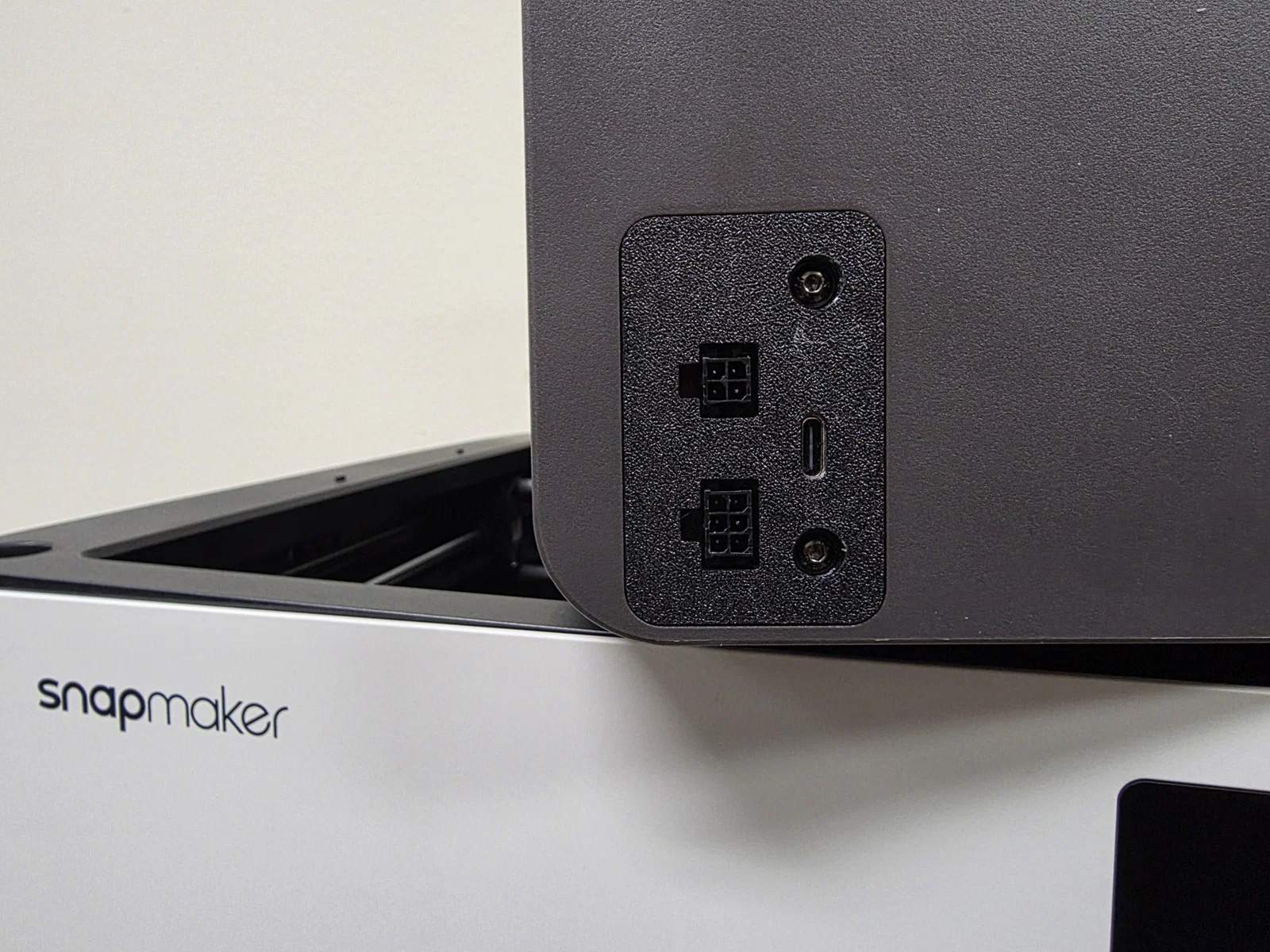

Nắp lưng USB-C cho Snapmaker U1 (Snapmaker U1 ACE Pro USB-C Rear Cover)

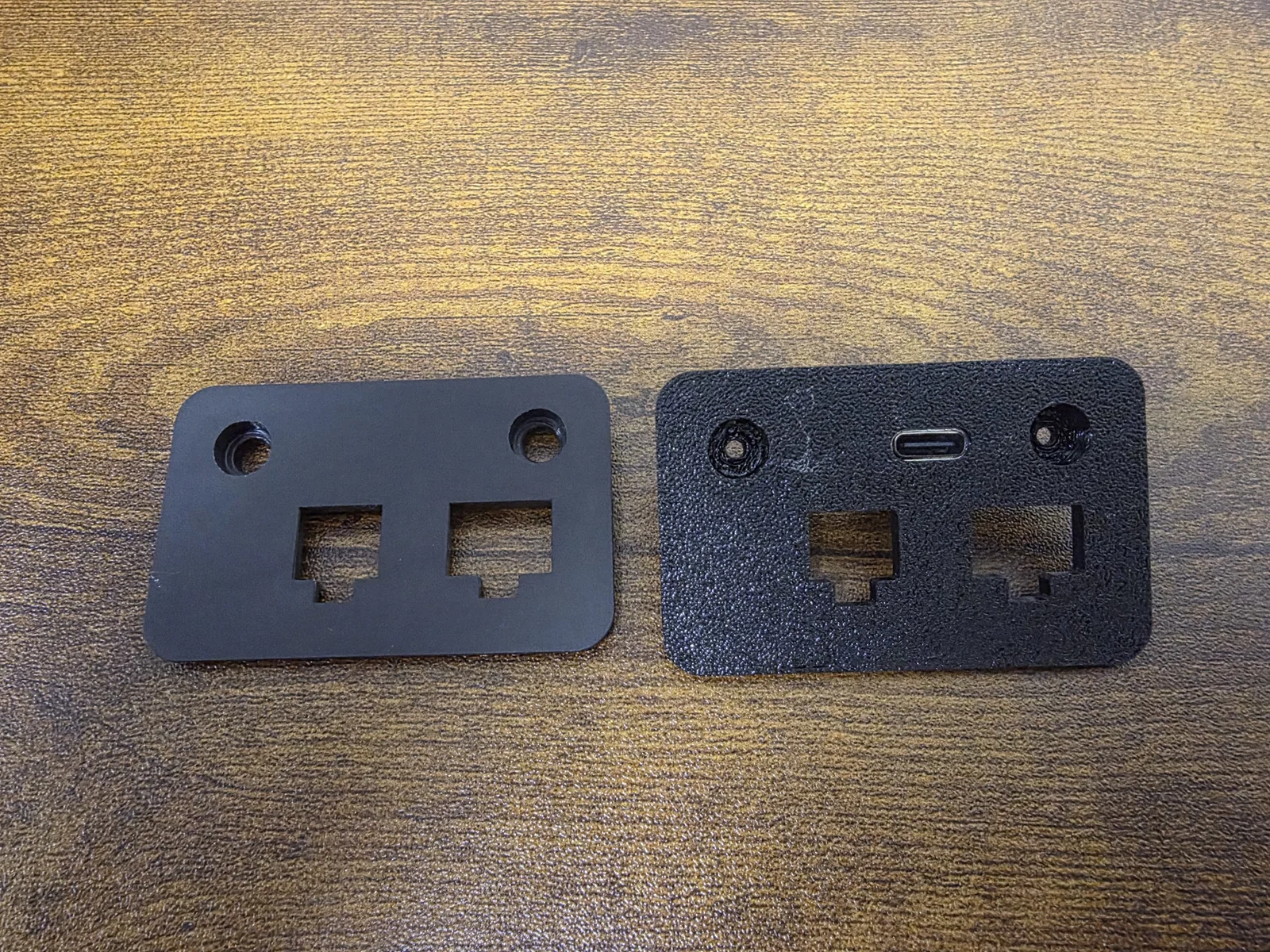

Nắp lưng thay thế cho ACE Pro, tích hợp cổng USB-C để kết nối với Snapmaker U1.

Không cần cắt.
Không cần khoan.
Không có chỉnh sửa vĩnh viễn.

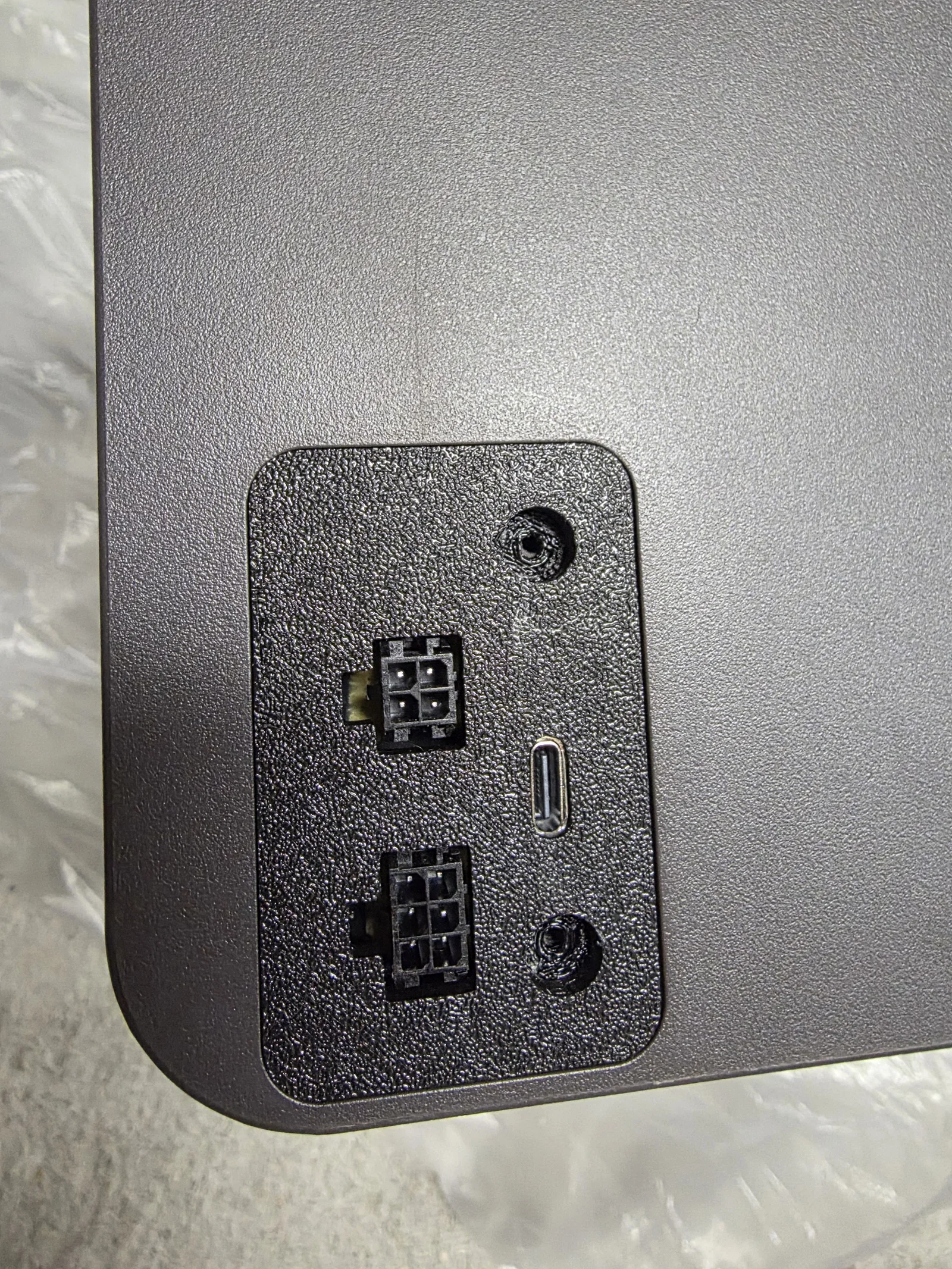

Nắp lắp bằng đúng bộ ốc zin và giữ được vẻ ngoài gọn gàng kiểu “factory”.

Chỉ dùng 3 chân:

• D+

• D-

• GND

Vui lòng xem kỹ hình pinout đi kèm.
Các chân còn lại KHÔNG được nối.

Community Projects

Đã test chạy ổn với cả 2 dự án:

DnG-Crafts U1-Ace GitHub

SnapAce GitHub (BlackFrogKok)

Cảm ơn rất nhiều các dev đã giúp ACE Pro có thể hỗ trợ máy in bên thứ ba.

Model này chỉ cung cấp giải pháp gá/lắp cổng USB-C về mặt cơ khí.
Phần setup firmware/software sẽ làm riêng theo các dự án ở trên.

Compatibility

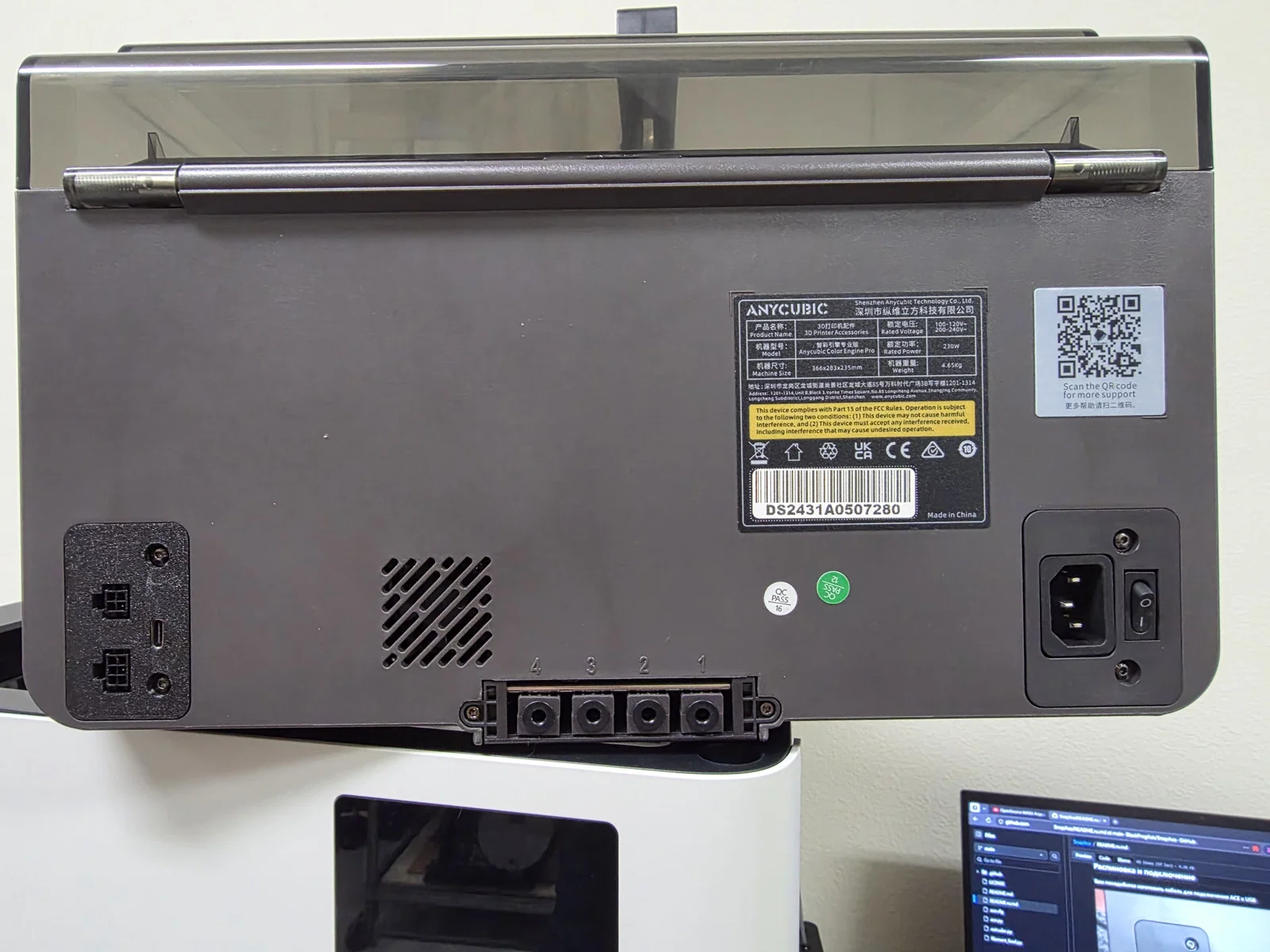

• Đã test trên Anycubic ACE Pro đời đầu

• Snapmaker U1 đã xác nhận hoạt động

• Tương thích với các revision ACE khác: chưa rõ

USB-C Connector

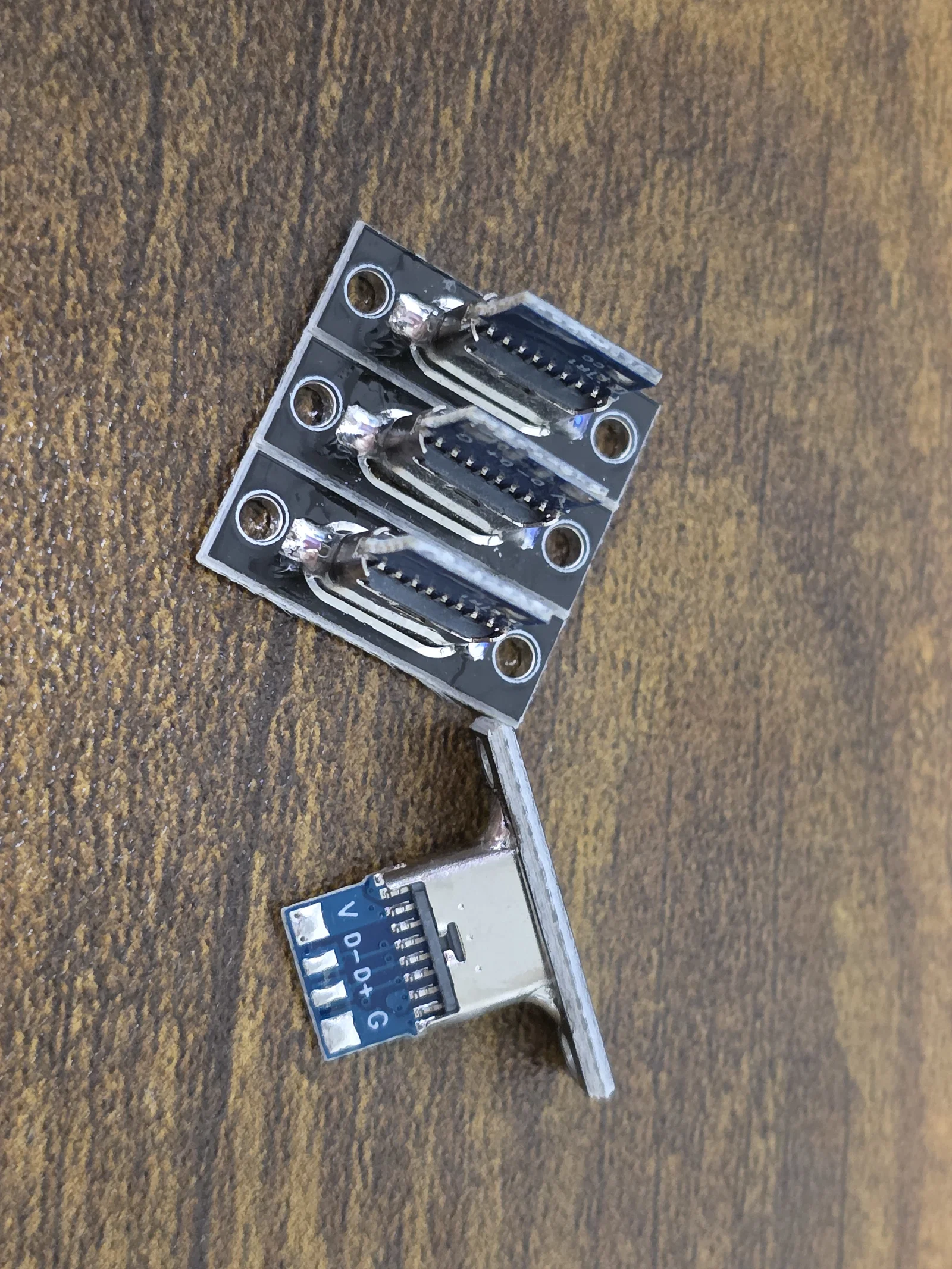

Ví dụ connector USB-C dùng trong bản build này:

AliExpress USB-C Connector Example

Assembly

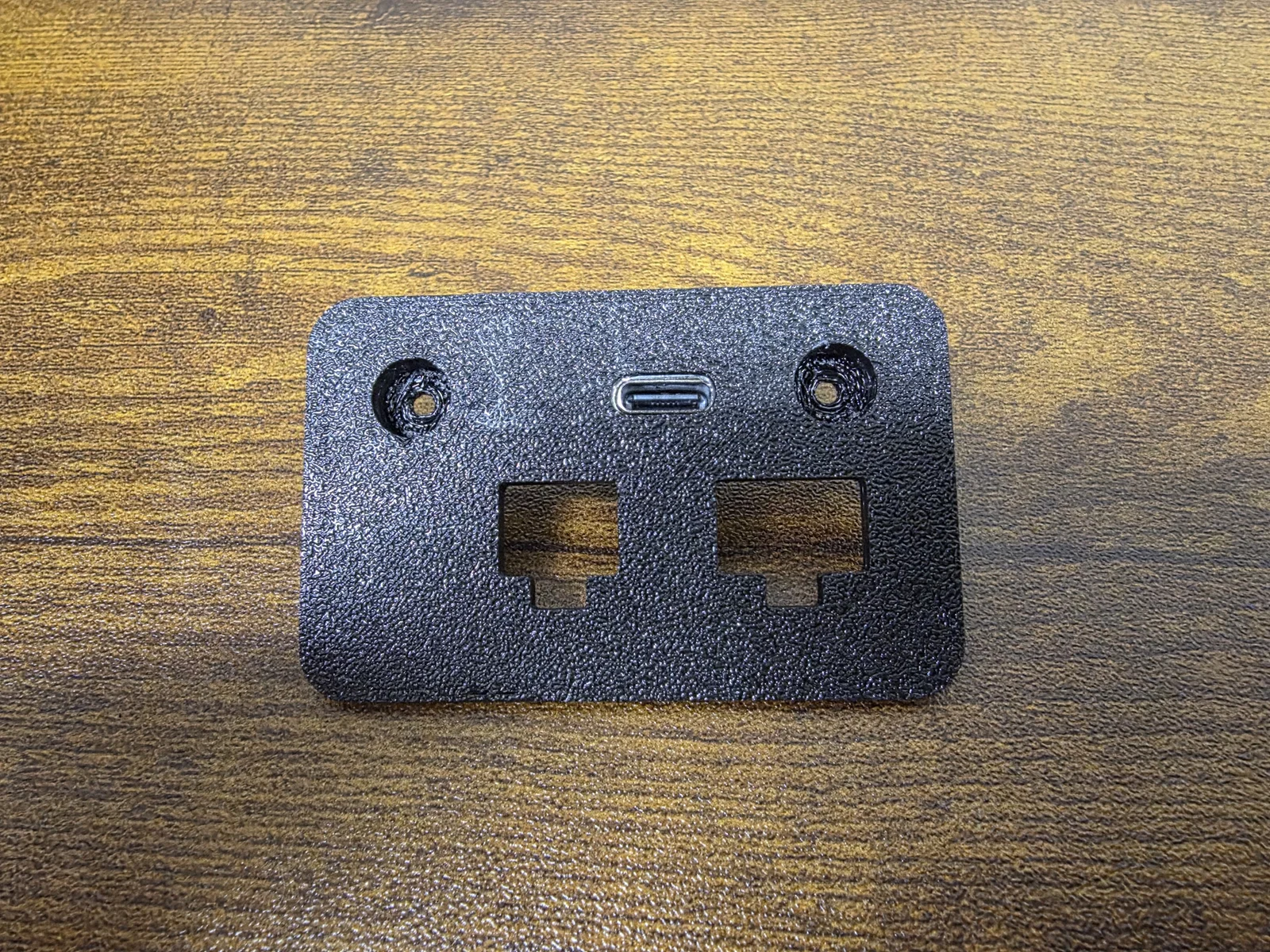

1. In nắp lưng

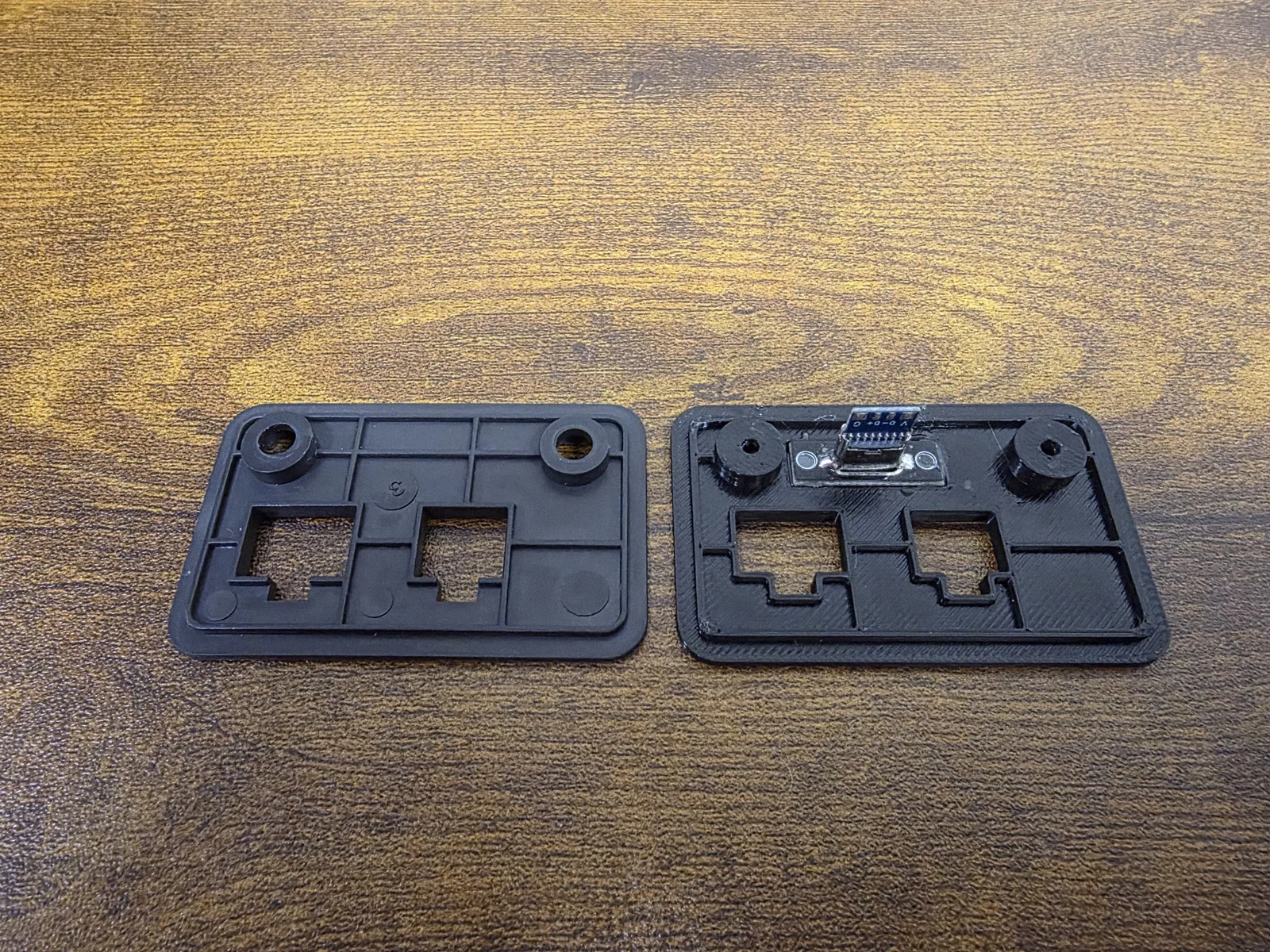

2. Gắn và dán connector USB-C vào nắp

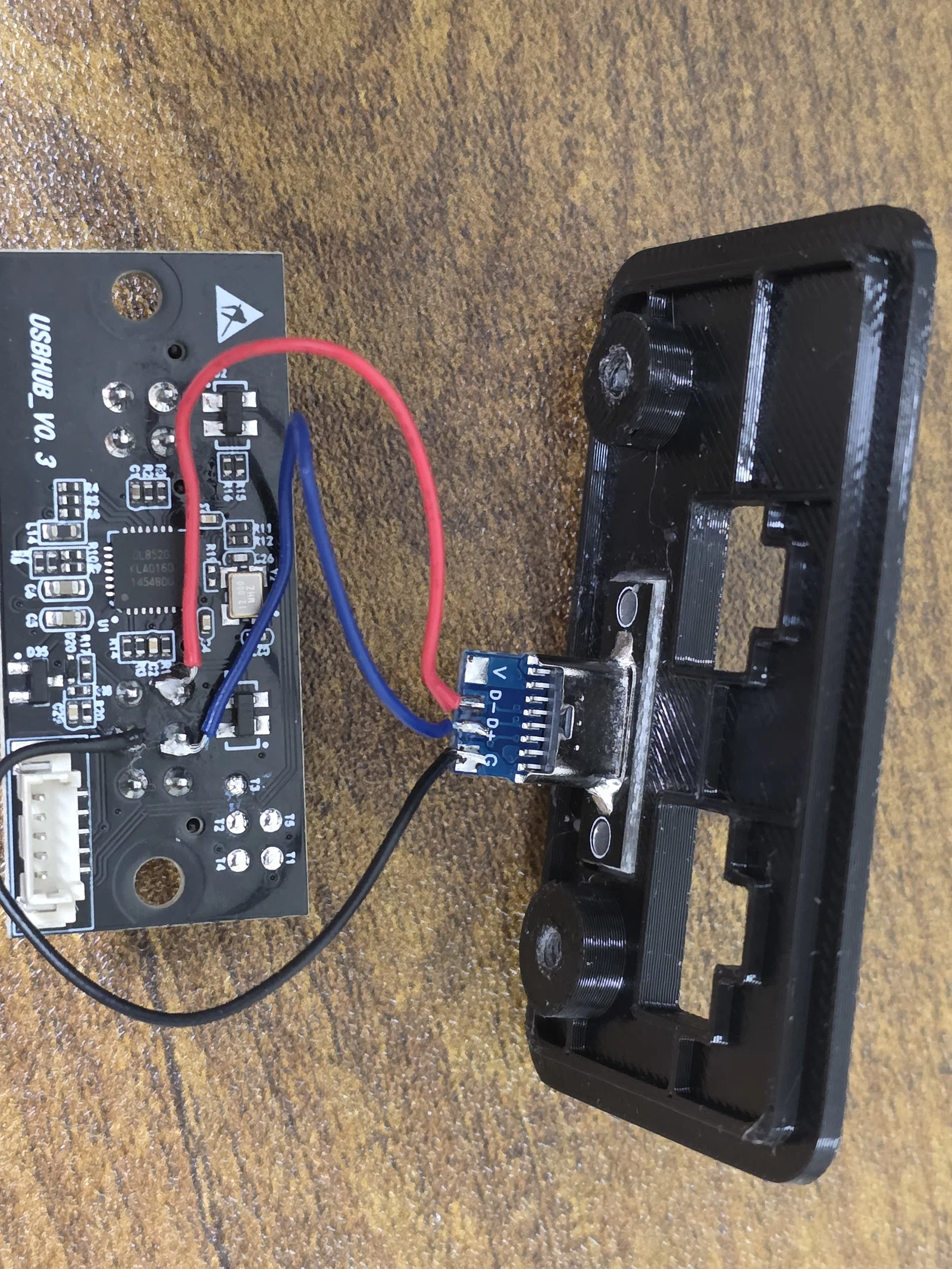

3. Hàn D+, D- và GND

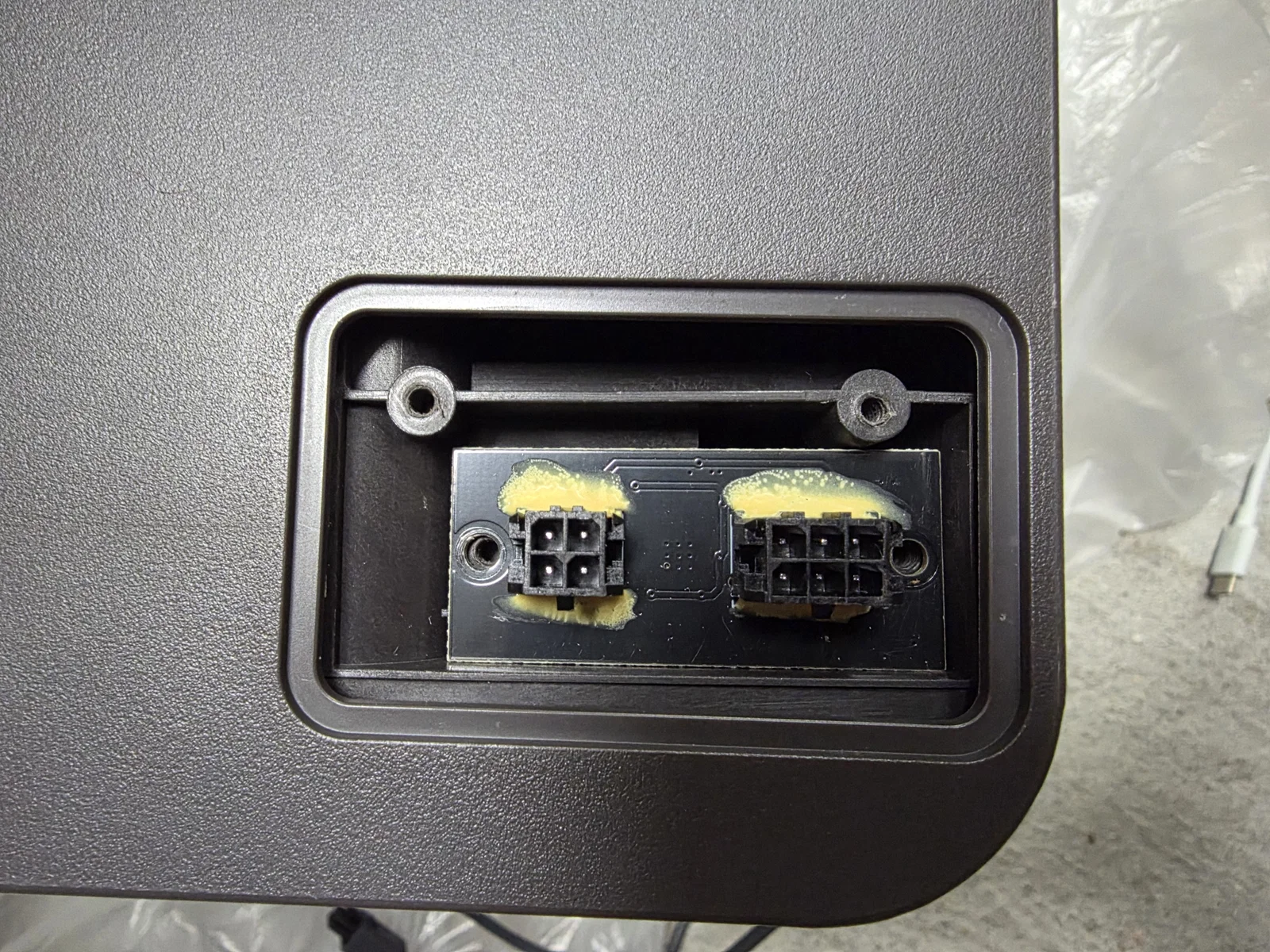

4. Lắp nắp lưng

5. Làm theo hướng dẫn setup firmware/software

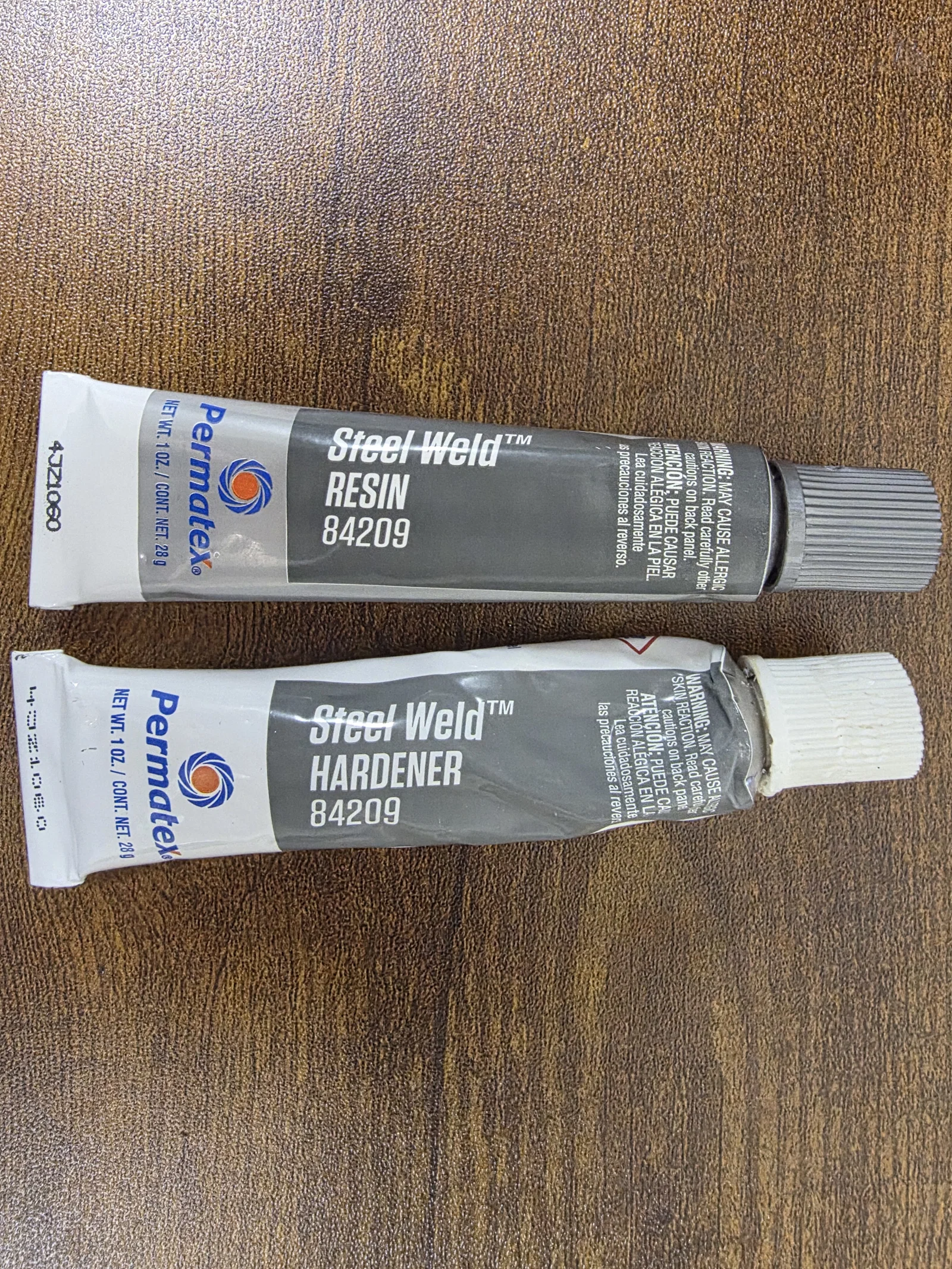

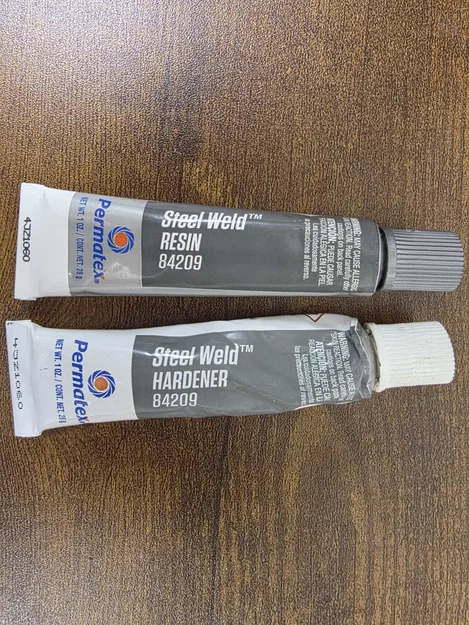

Mình dùng keo epoxy 2 thành phần để cố định connector.

Print Settings

• PLA / PETG / ABS

• Layer height 0.2 mm

• Bật support tiêu chuẩn

• Support chỉ cần cho phần lỗ bắt ốc

• Support tháo dễ

• Thời gian in khoảng 20 phút

Notes

• Kích thước connector USB có thể hơi khác nhau tùy nhà cung cấp

• Nên test fit trước khi dán cố định

• Tự chịu trách nhiệm khi sử dụng
