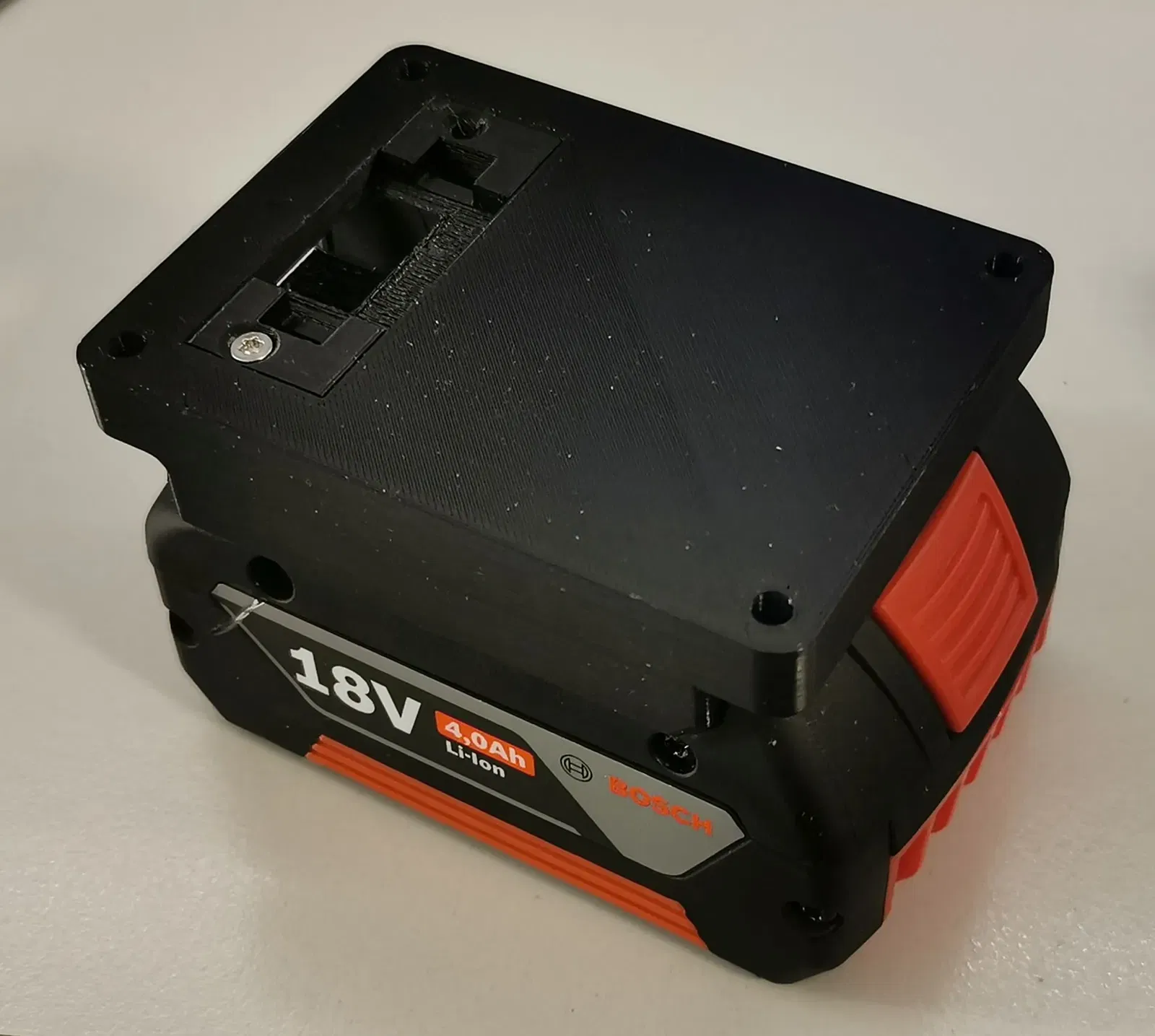

Bộ chuyển đổi pin Bosch Professional 18V cho thiết bị điện tử

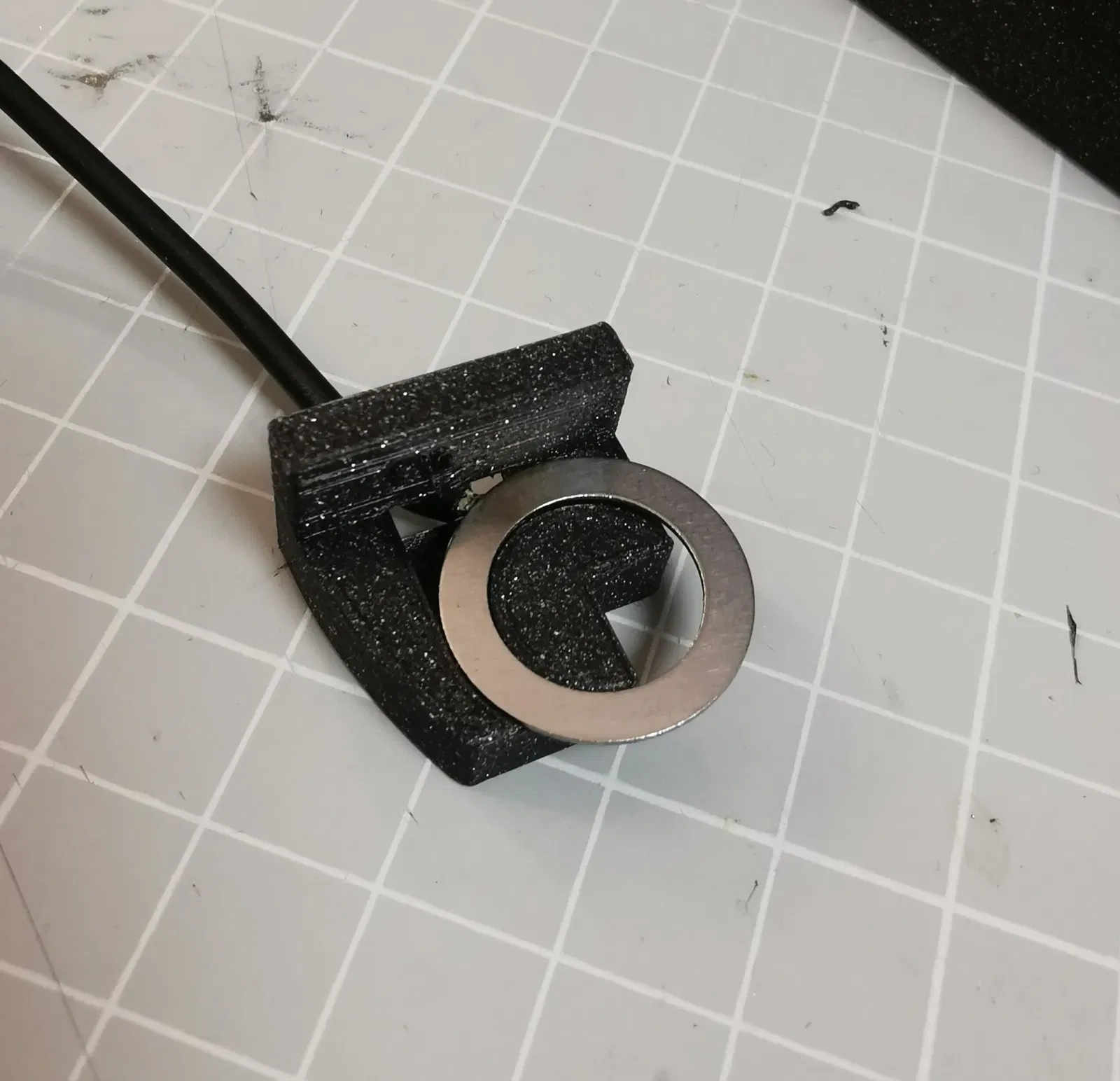

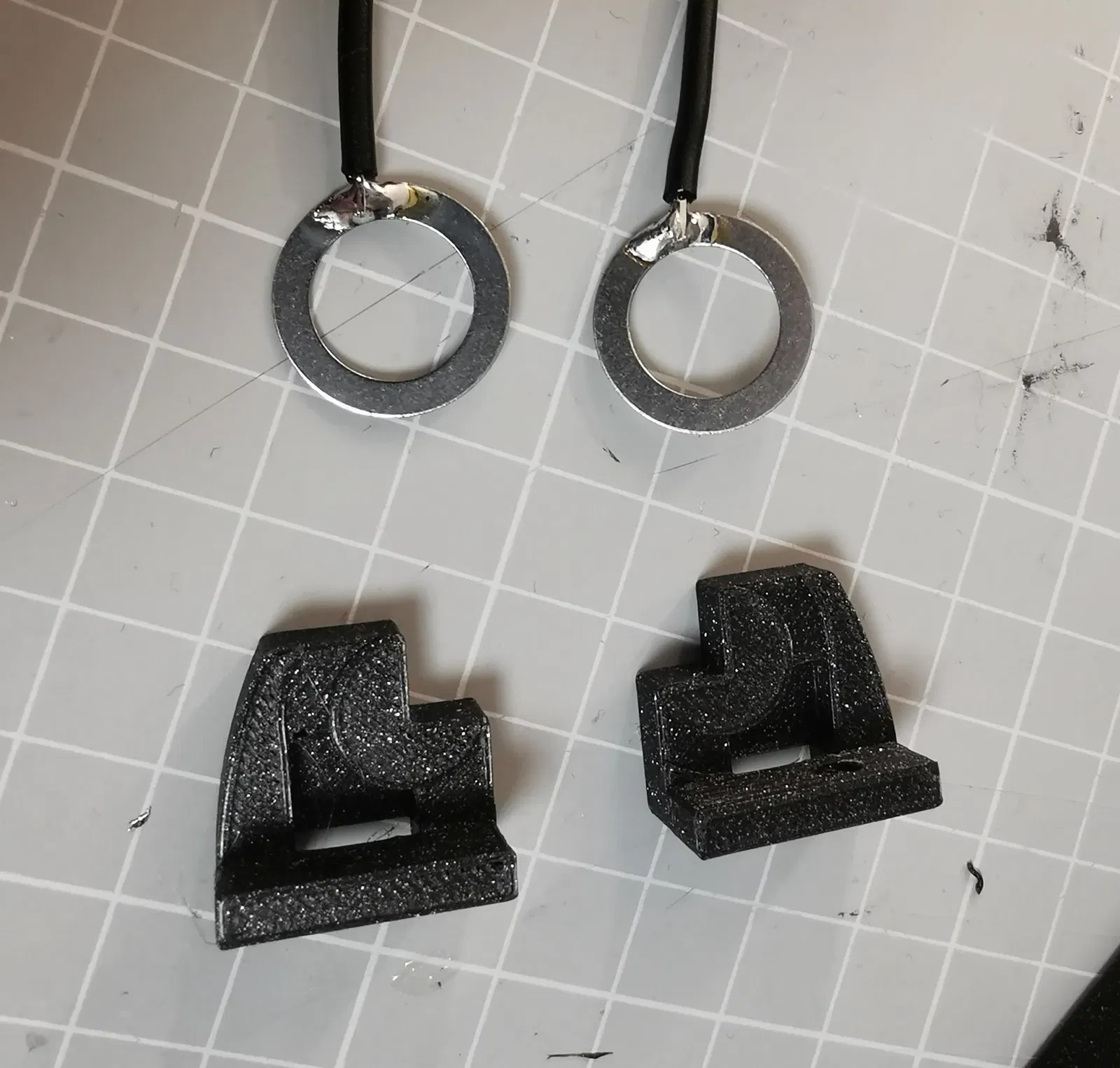

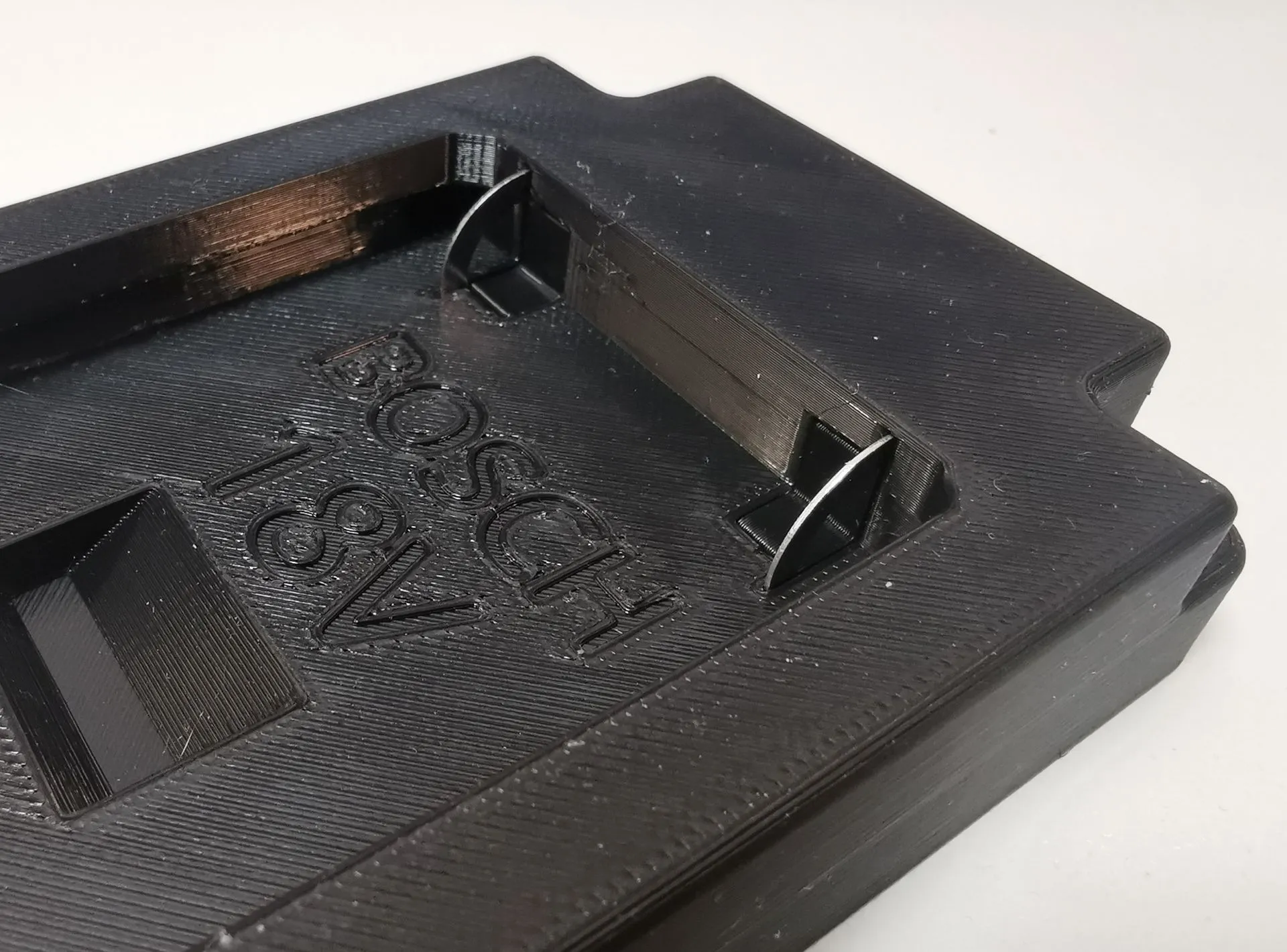

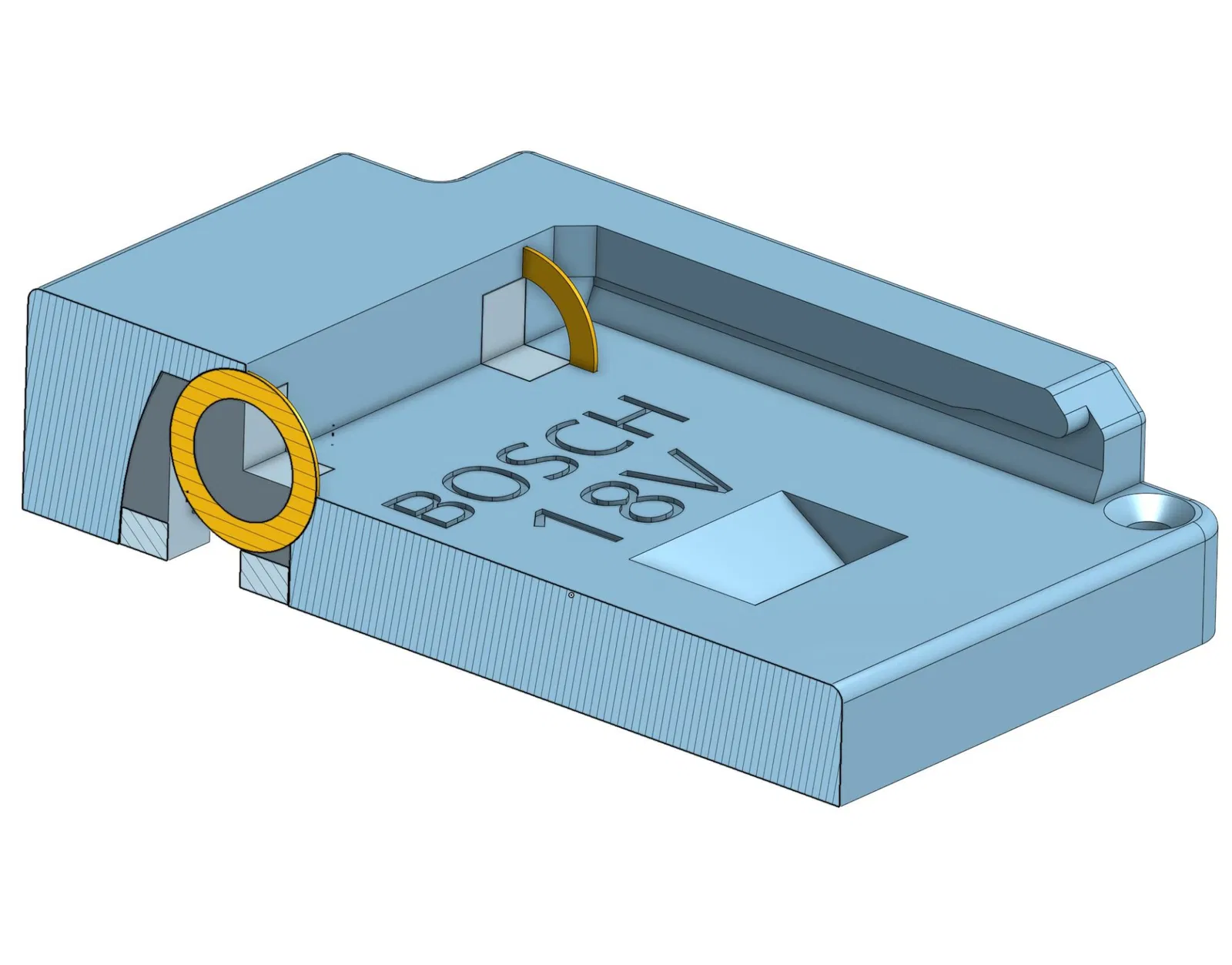

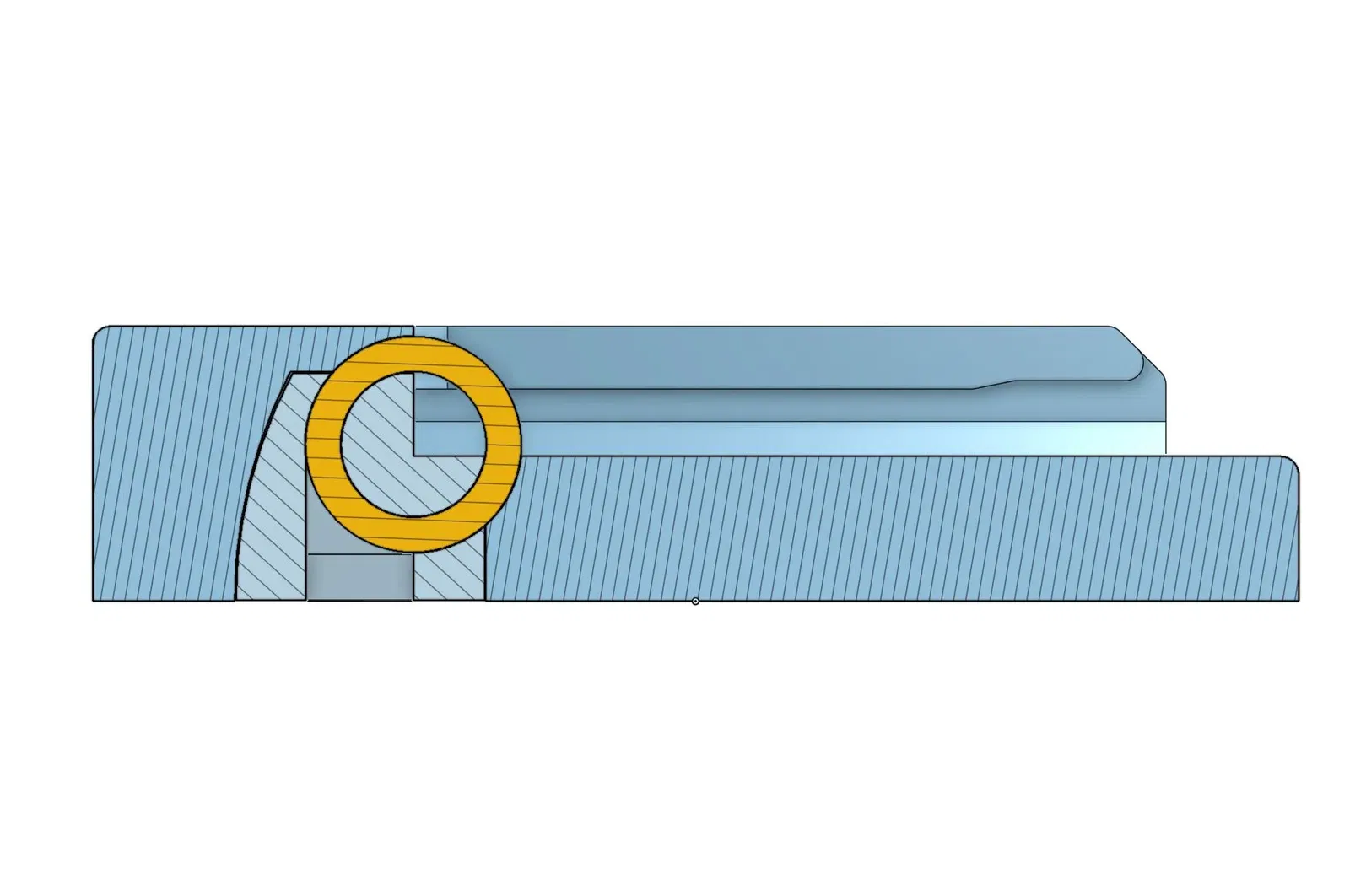

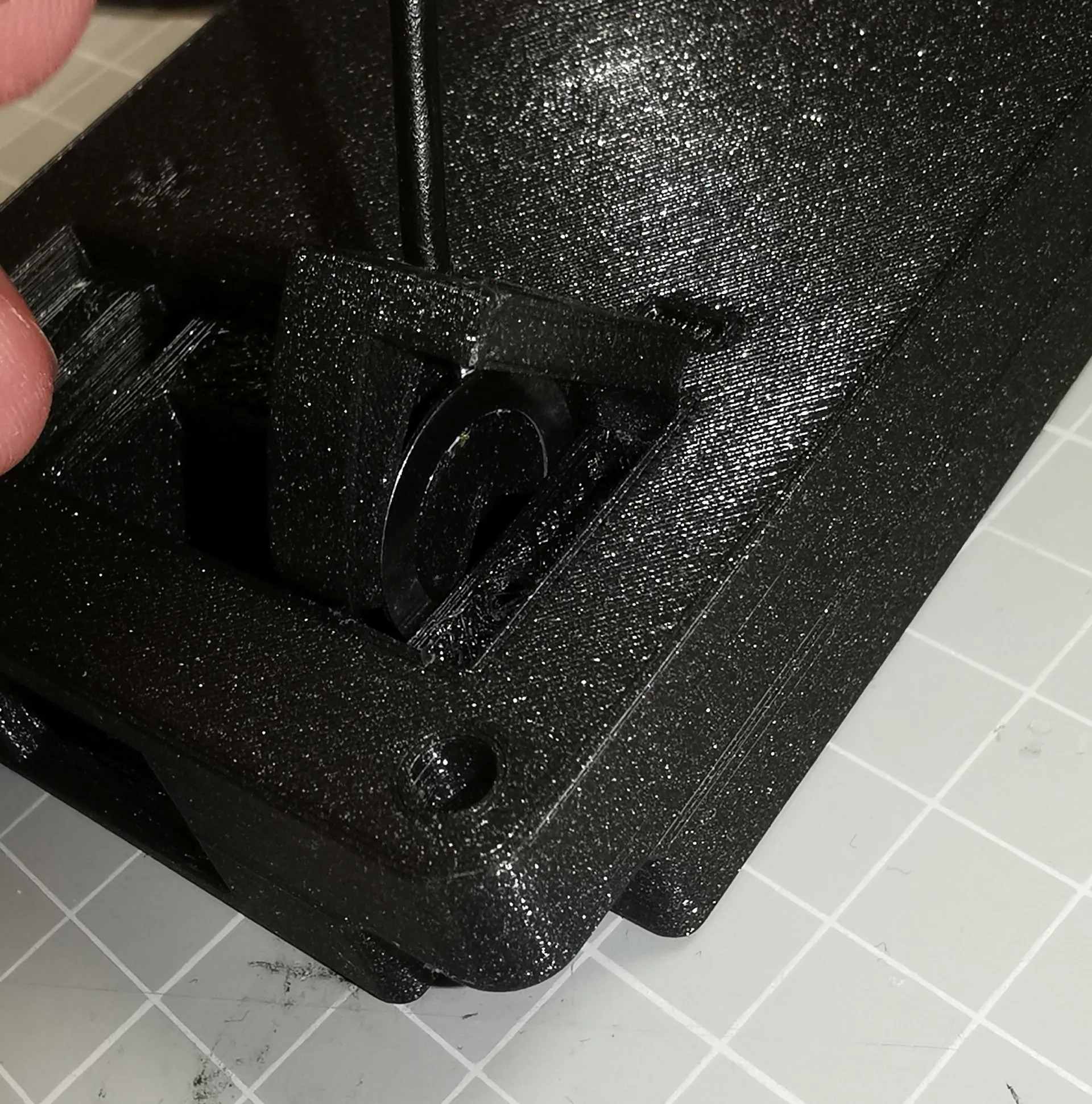

Bộ chuyển đổi pin này được sử dụng trong nhiều thiết kế khác của tôi. Đối với pin Makita 18V, xem thiết kế của tôi tại đây: https://www.printables.com/model/436132/ Đối với pin Milwaukee M18, xem thiết kế của tôi tại đây: https://www.printables.com/model/1391256/ Một số người đã làm các tiếp điểm kim loại bằng các tấm kim loại hoặc một số chân kết nối ngẫu nhiên, tôi đã đi theo một hướng khác ở đây. Tôi sử dụng hai vòng đệm mỏng làm tiếp điểm trong thiết kế này. Vòng đệm không được dày hơn 0.8mm, vì tiếp điểm gốc cũng chỉ dày 0.8mm và tôi không muốn kéo dài các tiếp điểm lò xo trong pin hơn nữa. Trong thiết kế này, tôi đã sử dụng các vòng đệm mỏng dày 0.5mm, nhưng việc thay đổi kích thước trong CAD sẽ không phải là một vấn đề lớn. Các dây có thể được hàn vào các vòng đệm tiếp điểm trước. Vật liệu yêu cầu - Thiết kế để phù hợp với hai vòng đệm DIN 988 mỏng 12x18x0.5mm (Đức: Passscheibe)

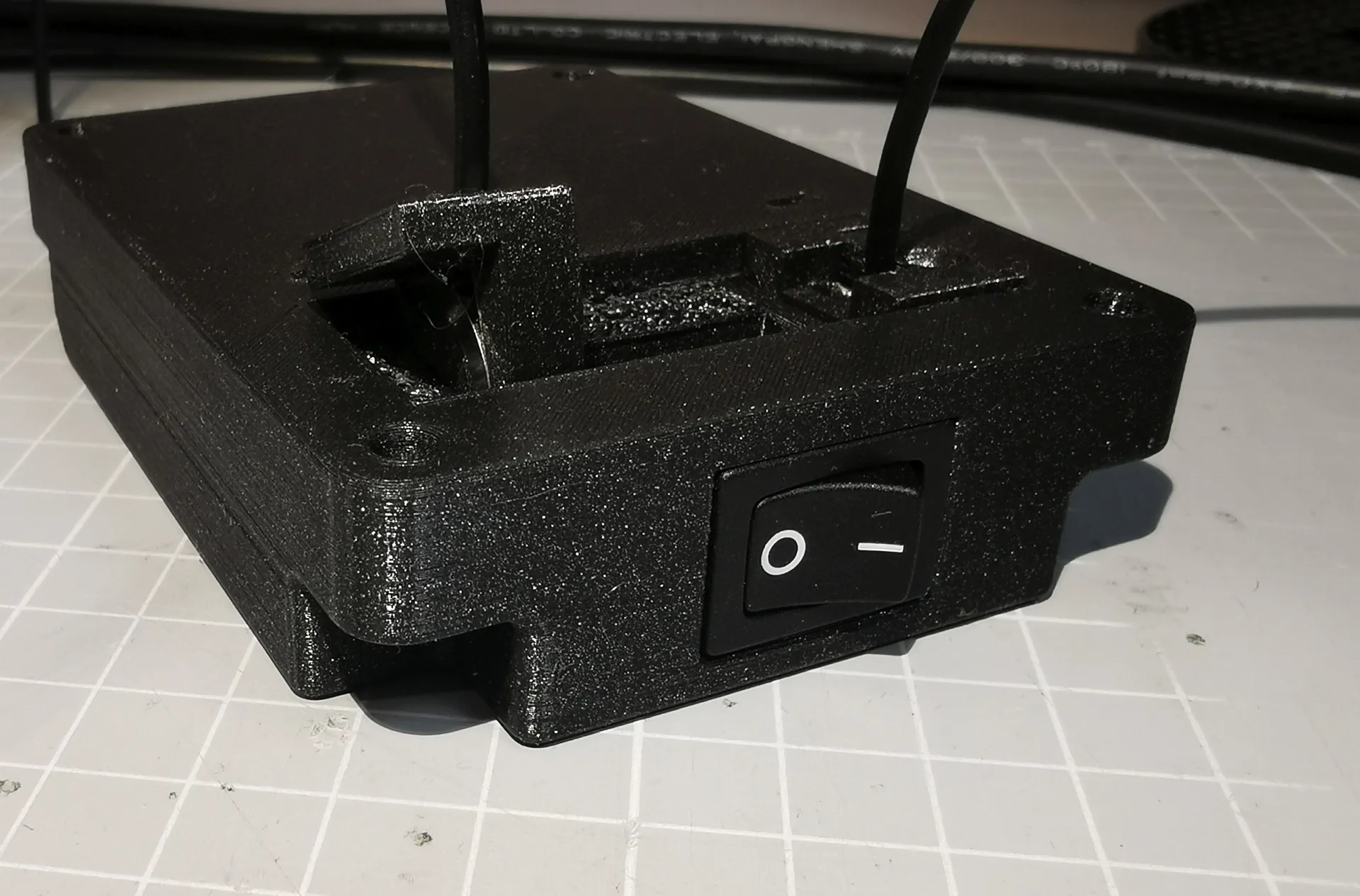

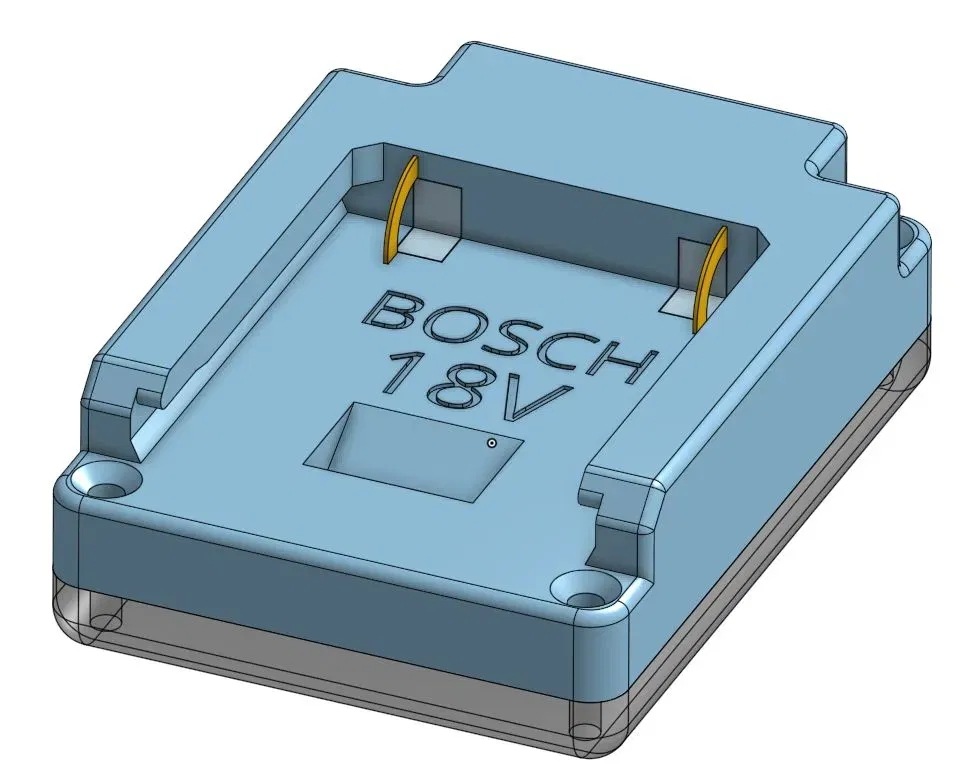

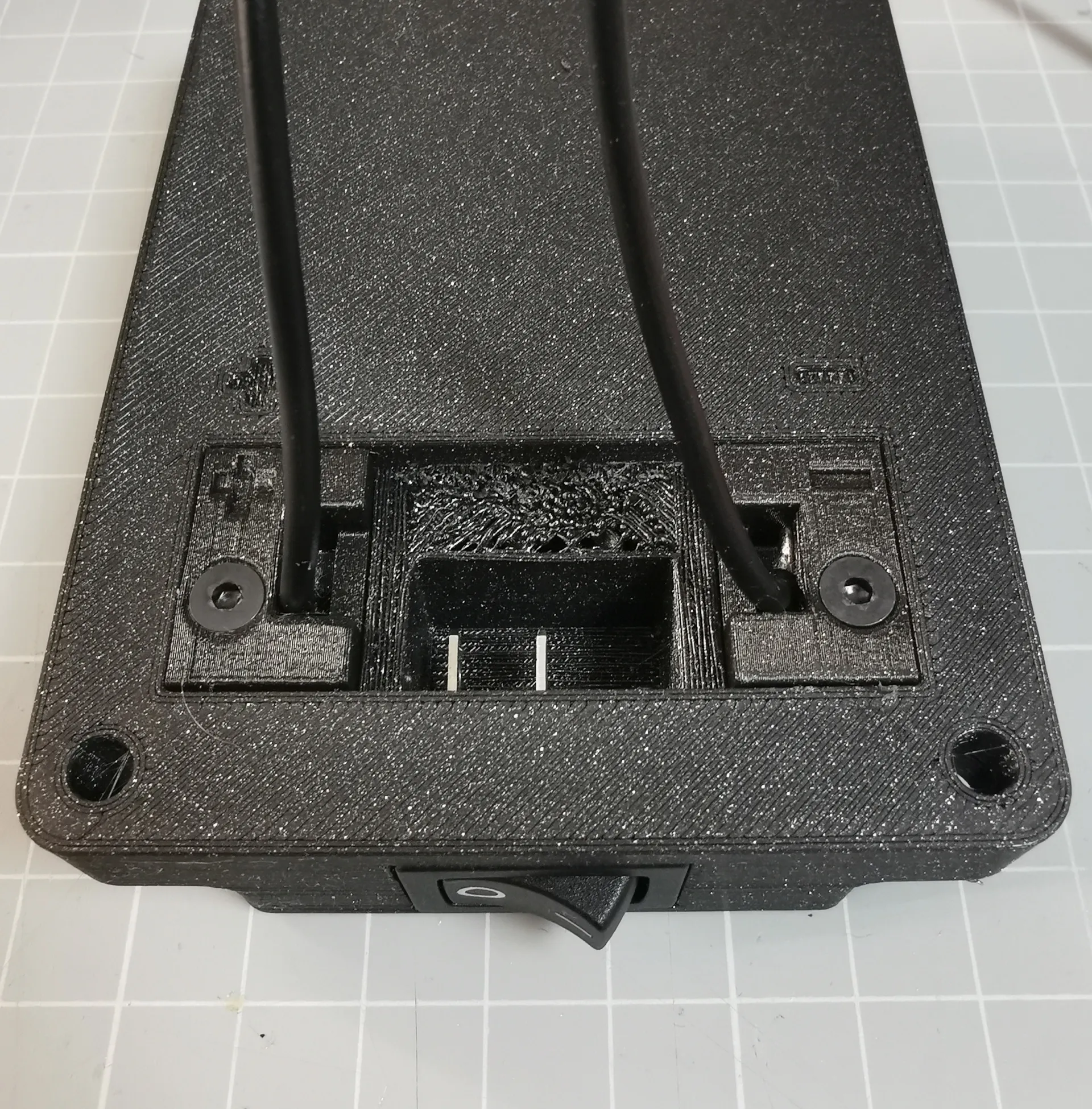

• Hai mô-đun tiếp điểm có thể được cố định bằng vít M3x10 (ren trực tiếp trong PLA) 1x Công tắc nguồn: Kích thước công tắc 21 x 15mm Khe cắt trên bảng điều khiển 19.4 x 13 mm https://www.conrad.ch/de/p/tru-components-wippschalter-tc-r13-66a-02-250-v-ac-6-a-1-x-aus-ein-rastend-1-st-1587515.html 4x Vít chìm: M4 x 16mm Thiết kế trong Onshape https://cad.onshape.com/documents/a62b52dd01e0ab4bb20cebe0/w/be7d92a55989c1143ceac5c2/e/2c747343b749fe2c0b0e7237?renderMode=0&uiState=6417490035f3253d0c96f822
