Tấm đế gắn Ennoid MK8-LCM cho hộp điều khiển Onewheel Pint

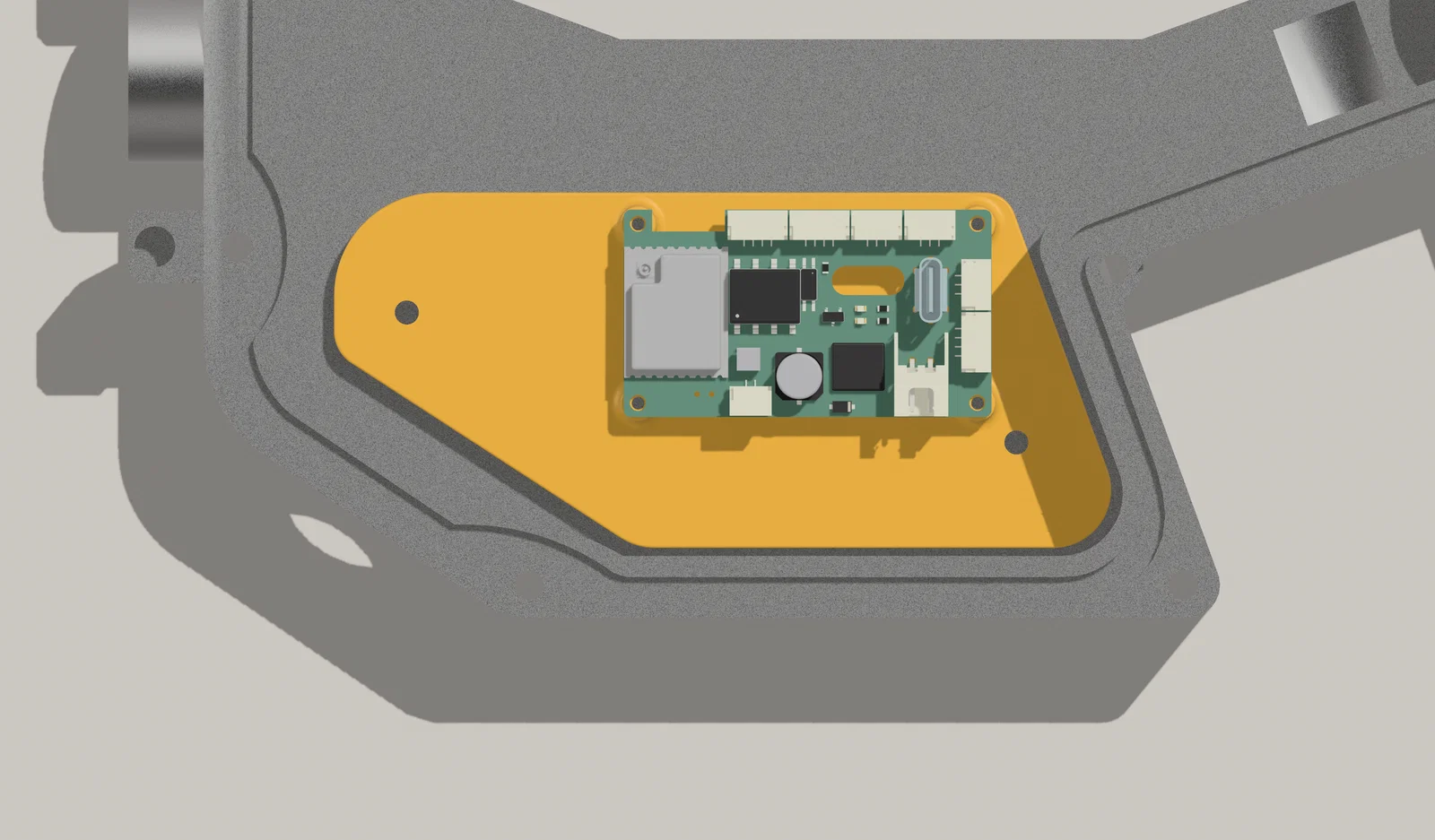

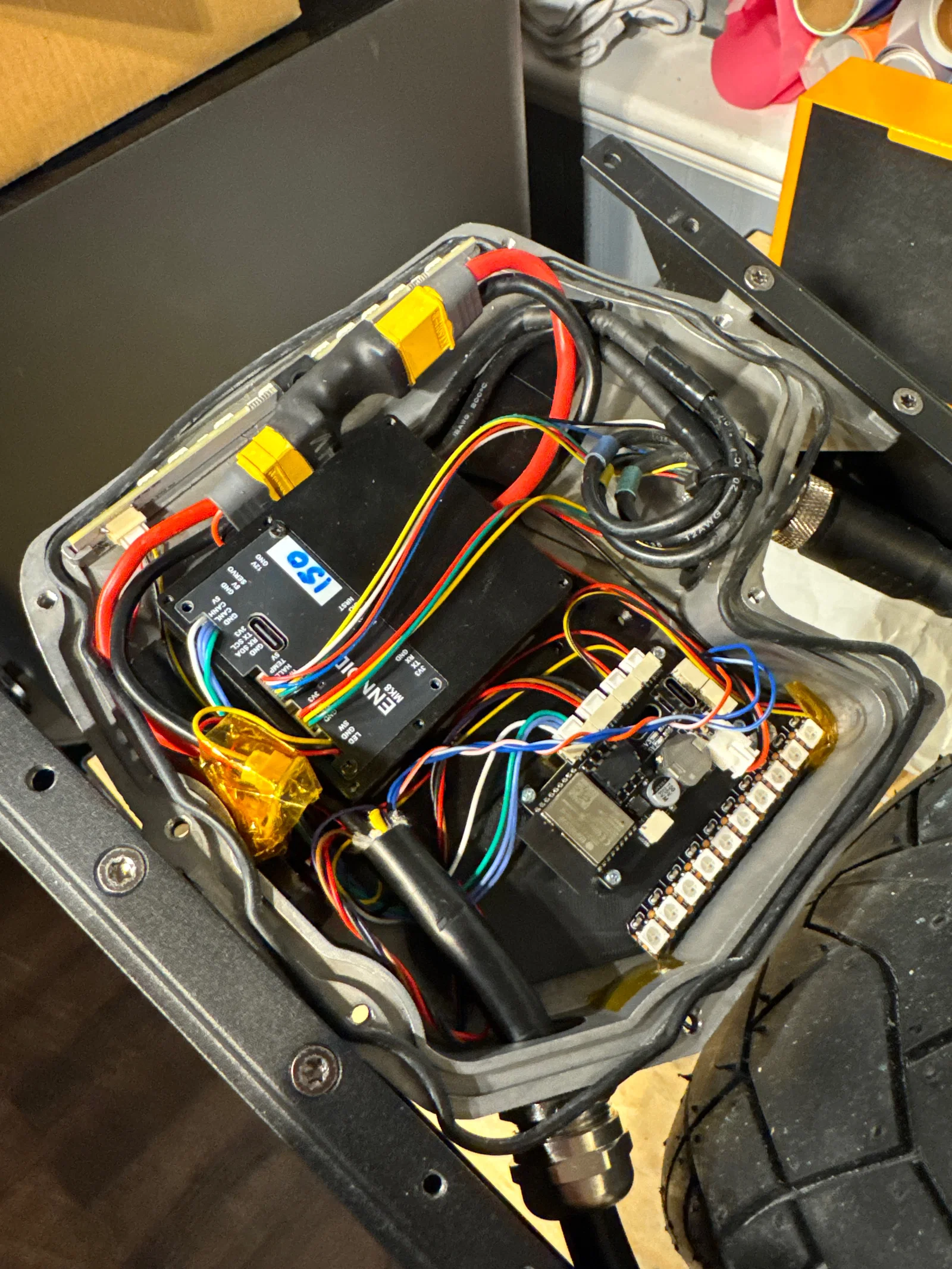

Đây là phụ kiện giúp gắn Ennoid MK8-LCM và dải đèn LED trạng thái vào hộp điều khiển của Onewheel Pint (X/S). Sản phẩm này ban đầu được thiết kế cho dự án Quality Pint S.

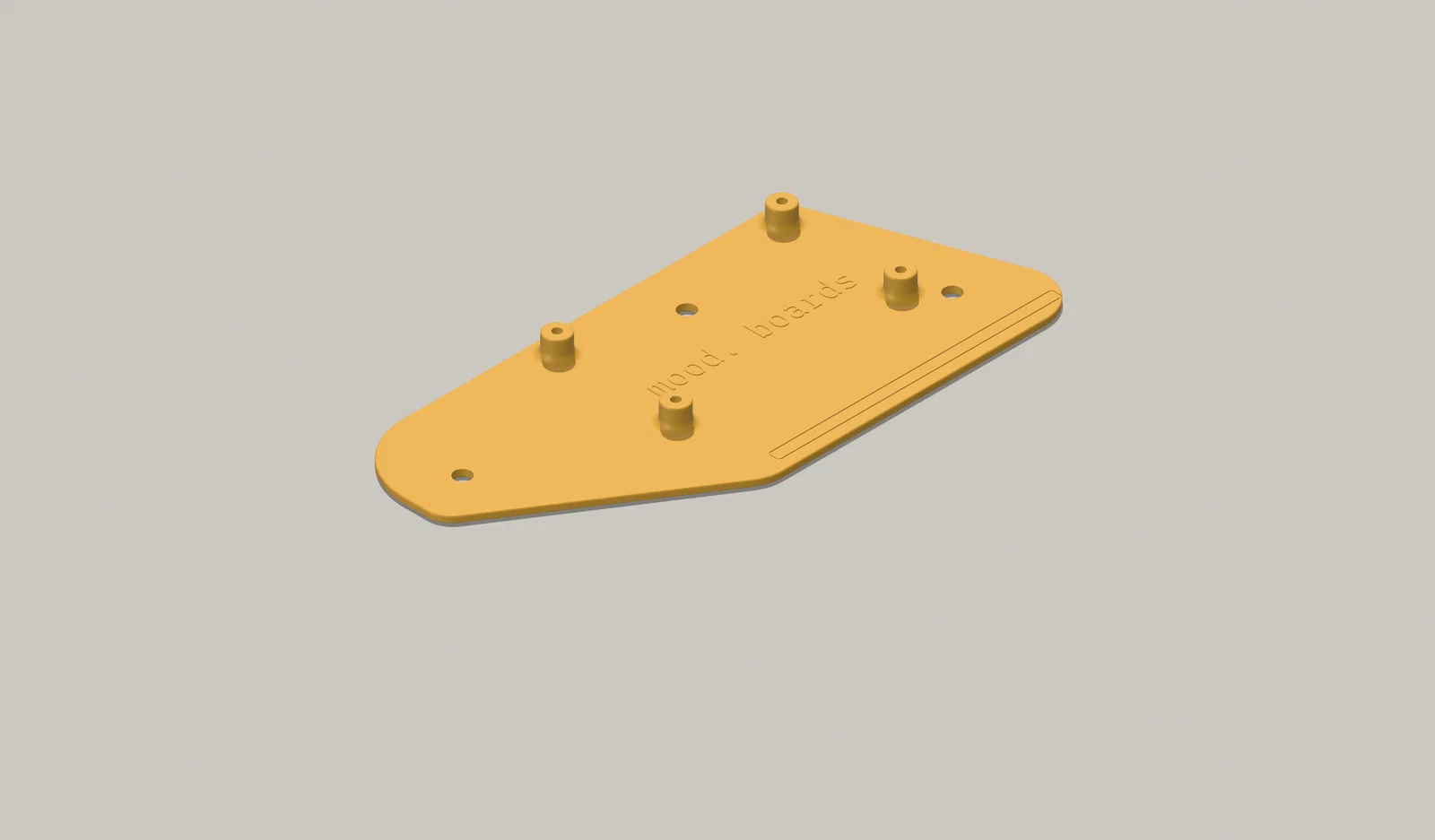

Sử dụng ốc vít zin của hộp điều khiển để gắn tấm đế vào bên trong. Để gắn LCM, bạn dùng 4 ốc vít M2 loại tự tạo ren (thread-forming) đầu dù hoặc đầu bằng, ví dụ như loại này. Hãy vặn từ từ và đều tay để tránh làm hỏng các trụ nhựa.

Dán dải đèn LED dọc theo đường hướng dẫn được in trên đế. Dải đèn không nên nhô cao quá vài mm.

Lưu ý:

• Đầu nguồn của LCM phải hướng về phía lốp xe, nếu không thì một linh kiện lớn ở mặt dưới của LCM sẽ cấn vào đầu ốc. Nếu bắt buộc phải xoay ngược lại, bạn có thể bỏ qua ốc ở vị trí đó.
• Dùng băng dính cách điện dán các mép của dải LED để tránh chập mạch với thành hộp kim loại.
• Dùng băng dính cách điện dán lên đầu ốc nằm dưới LCM để giảm nguy cơ gây chập điện.
• Nên in với độ phân giải lớp 0.2mm bằng loại nhựa chịu nhiệt như ABS để đạt kết quả tốt nhất.
• Tương thích với đế gắn ESC của Carve Workshop.
