Tấm khung gầm robot FTC (Chassis plates) in 3D cứng cáp

Tấm khung gầm (Chassis plates) cho robot FTC

Nếu bạn đang tham gia các cuộc thi robot FTC (FIRST Tech Challenge) và cần một giải pháp thay thế linh hoạt cho phần khung gầm, thì mẫu thiết kế 'Chassis plates' này chính là thứ bạn đang tìm kiếm. Đây là một bộ phận quan trọng dùng để lắp ráp cấu trúc nền tảng cho robot, được tối ưu hóa để vừa đảm bảo độ cứng cáp cần thiết, vừa giữ trọng lượng ở mức tối thiểu để robot di chuyển linh hoạt và tiết kiệm điện năng hơn.

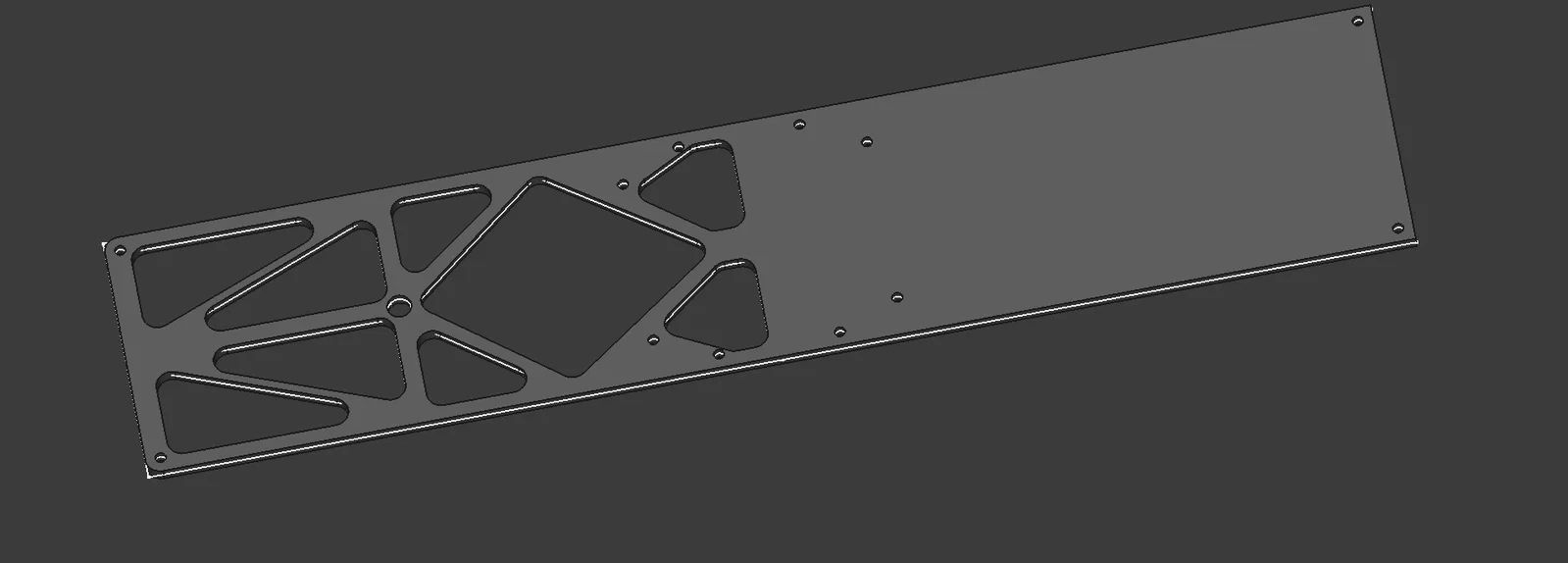

Điểm đặc biệt của thiết kế này là các khoảng trống được cắt gọt theo cấu trúc hình học, vừa tạo điểm nhấn thẩm mỹ, vừa giúp giảm bớt vật liệu in mà không làm yếu kết cấu chịu lực của tấm khung. Đối với những robot thi đấu, việc cân bằng giữa trọng lượng và độ bền là vô cùng quan trọng, và mẫu tấm khung này giải quyết được vấn đề đó một cách rất hiệu quả. Bạn có thể dễ dàng lắp đặt các linh kiện điện tử hoặc động cơ lên tấm khung này nhờ vào hệ thống lỗ bắt vít được bố trí sẵn.

Để đạt được kết quả tốt nhất khi in 3D mẫu 'Chassis plates' này, bạn cần lưu ý một số vấn đề kỹ thuật quan trọng. Vì kích thước của tấm khung khá dài so với khổ in của một số máy phổ thông, tác giả đã thiết kế để bạn có thể cắt đôi nó ngay trên phần mềm slicer. Bạn chỉ cần in hai mảnh riêng biệt rồi ghép lại. Dưới đây là một số lưu ý giúp bạn in 3D thành công và tối ưu nhất:

• Chất liệu in: Khuyến khích sử dụng PETG hoặc ABS vì đây là các loại nhựa có độ cứng cao, chịu lực tốt và chịu nhiệt tốt hơn so với PLA thông thường, rất phù hợp cho linh kiện robot.
• Cài đặt Infill: Bạn nên để mật độ in khoảng 30-40% với kiểu infill dạng Grid hoặc Gyroid để đảm bảo tấm khung không bị cong vênh dưới áp lực tải trọng của robot.
• Độ dày lớp in (Layer height): Nên để từ 0.2mm đến 0.24mm để cân bằng giữa thời gian in và độ sắc nét của các chi tiết lỗ vít.
• Cắt mẫu: Sử dụng tính năng 'Cut' trong phần mềm slicer của bạn để chia tấm khung làm đôi nếu bàn in không đủ rộng, sau đó in 2 bản của mỗi bên để ghép lại thành khung hoàn chỉnh.
• Hướng in: Đảm bảo in nằm phẳng trên bàn in để bề mặt có độ bám dính tốt nhất và chịu lực theo phương ngang ổn định.
• Xử lý lỗ bắt vít: Kiểm tra kỹ thiết lập 'Horizontal Expansion' để đảm bảo lỗ vít không bị quá nhỏ do hiện tượng nhựa co lại sau khi in.

Hy vọng với mẫu thiết kế này, bạn sẽ có thể chế tạo được một chiếc robot thi đấu ấn tượng và giành kết quả cao trong các mùa giải FTC sắp tới.
