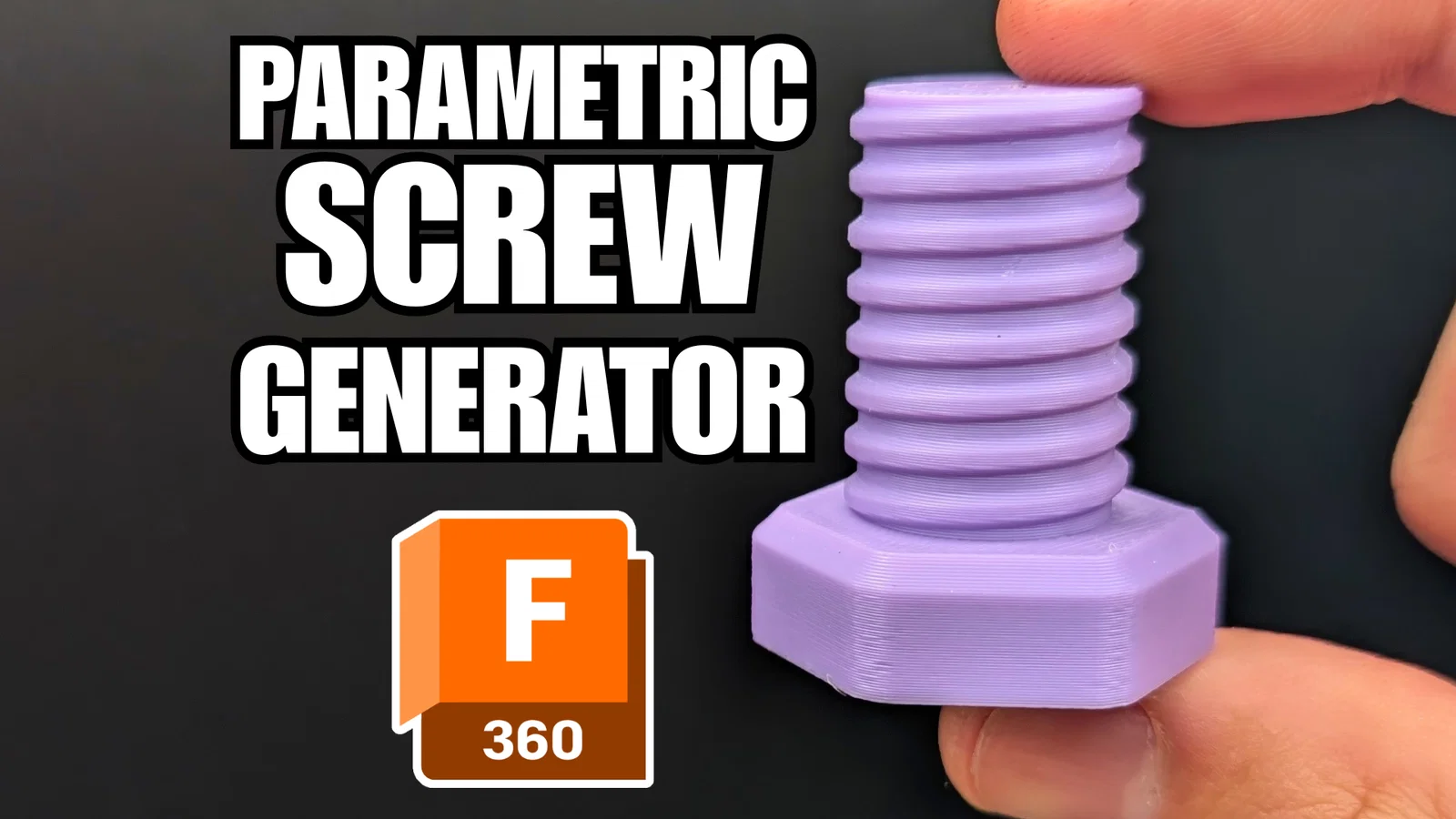

Bộ tạo screw 3D in được cho Fusion 360 (ren tối ưu cho FDM)

3D Printable Screw Generator for Fusion 360

Đây là file Fusion 360 có thể chỉnh sửa hoàn toàn, được thiết kế để tạo screw tối ưu riêng cho 3D printing.

Hầu hết ren metric tiêu chuẩn được thiết kế cho gia công kim loại, không phải cho in FDM.
Vì vậy thường sẽ gặp:

• biên dạng ren quá bén

• overhang không được đỡ

• đầu ren nhỏ, dễ gãy

• dung sai không ổn định

Generator này giải quyết các vấn đề đó bằng cách cho bạn tùy biến toàn bộ hình học của ren theo:

• máy in của bạn

• vật liệu của bạn

• chiều cao layer

• kích thước nozzle

Mục tiêu rất đơn giản:
Tạo ra các screw in ra ổn định và hoạt động nhất quán.

Tính năng

• File Fusion 360 fully parametric

• Chỉnh được góc ren

• Chỉnh được tiết diện ren tối thiểu

• Chỉnh được dung sai

• Tự động tạo nut

• Bản screw tách đôi theo phương ngang để tăng độ bền

• Nhãn và kích thước tự cập nhật

• Tối ưu riêng cho in FDM

• Chạy rất ngon với PLA và PETG

Video YouTube

Giải thích đầy đủ và phân tích engineering ở đây:

Video sẽ nói về:

• printable threads hoạt động như thế nào

• vì sao ren tiêu chuẩn hay thất bại

• cách tối ưu screw cho in FDM

• cách dùng generator này

• cách tạo screw in ra bền hơn

Quan trọng: Printable threads hoạt động ra sao

Ren metric tiêu chuẩn thường KHÔNG lý tưởng cho 3D printing.

Có 2 vấn đề chính:

1. Góc overhang

Góc ren quá bén sẽ tạo hình học bị “treo” (unsupported).
Máy in sẽ phải in một phần “lơ lửng”, dễ bị xệ và sai số cao.

Generator này cho phép bạn chỉnh góc ren để screw in ra sạch, không cần support.

Giá trị khuyến nghị:

• 35° → hiệu năng cơ học tốt hơn

• 45° → độ ổn định khi in cao nhất

2. Đầu ren nhỏ và bén

Ren tiêu chuẩn kết thúc bằng mũi nhọn cực nhỏ.

Máy in FDM có giới hạn vật lý về chi tiết nhỏ nhất có thể in ổn định.
Nếu mũi quá mỏng, ren sẽ không đều và rất dễ gãy.

Tham số SECTION_MIN điều khiển phần “mặt phẳng tối thiểu” ở đỉnh ren.

Giá trị khuyến nghị:

• tối thiểu 0.3 mm

• giá trị cao hơn = dễ in hơn và ren bền hơn

• giá trị thấp hơn = ren gọn hơn và lợi thế cơ học tốt hơn

User parameters

Chỉ nên chỉnh các tham số có dấu sao màu xanh.

LARGO

Chiều dài phần có ren.

DIAMETRO_EXT

Đường kính ngoài của screw.

SECTION_MIN

Phần mặt phẳng tối thiểu ở đỉnh ren.

ANGULO

Góc của vách ren.

TOLERANCIA

Khe hở (clearance) giữa screw và nut.

Khuyến nghị:
0.15 mm

TUERCA

Hệ số nhân kích thước nut.

• 1 = nut tiêu chuẩn

• 2 = nut gấp đôi

• v.v.

Screw dọc vs Screw ngang

Project này có 2 phiên bản:

Horizontal split screw (mặc định)

Screw được tách làm 2 nửa và thiết kế để in theo phương ngang.

Cách này làm screw bền hơn rõ rệt vì hướng layer sẽ “đi theo” lực tác động lên ren.

Có kèm một khung căn tâm (centering skeleton) để canh thẳng hàng hai nửa.

Standard vertical screw

Nếu bạn muốn bản dọc bình thường:

Chỉ cần lùi lại 1 bước trong Fusion 360 timeline.

Thao tác split cuối cùng sẽ biến mất và bạn sẽ có bản screw tiêu chuẩn.

Lỗ trong (Internal hole)

Screw có một lỗ ở giữa.

Nghe hơi ngược đời, nhưng thật ra nó làm tăng độ bền với screw in theo phương dọc vì tạo thêm perimeter walls bên trong chi tiết.

Phần lớn độ bền của in FDM đến từ walls/perimeters, không phải infill.

Khối tham chiếu (Reference cube)

Khối nhỏ có chữ “XZ” là calibration cube 20x20 mm, chỉ dùng làm tham chiếu tỉ lệ.

Nó giúp bạn hình dung kích thước thật của screw trong lúc thiết kế.

Ghi chú

• Đây là Version 1 và chắc sẽ phát triển thêm theo thời gian.

• Một số tổ hợp tham số có thể gây lỗi trong Fusion.

• Các nhãn màu đỏ tự cập nhật và có thể mất vài giây.

• Project này chủ yếu thiết kế cho máy in FDM.

Góp ý / Đề xuất

Nếu bạn có ý tưởng, cải tiến, hoặc phát hiện bug, cứ để lại bình luận hoặc liên hệ mình:

📩 [email protected]

Mình chắc sẽ tiếp tục cải thiện project này theo thời gian.
