PCPring – Kẹp lò xo giữ PCB chắc chắn khi hàn/đo

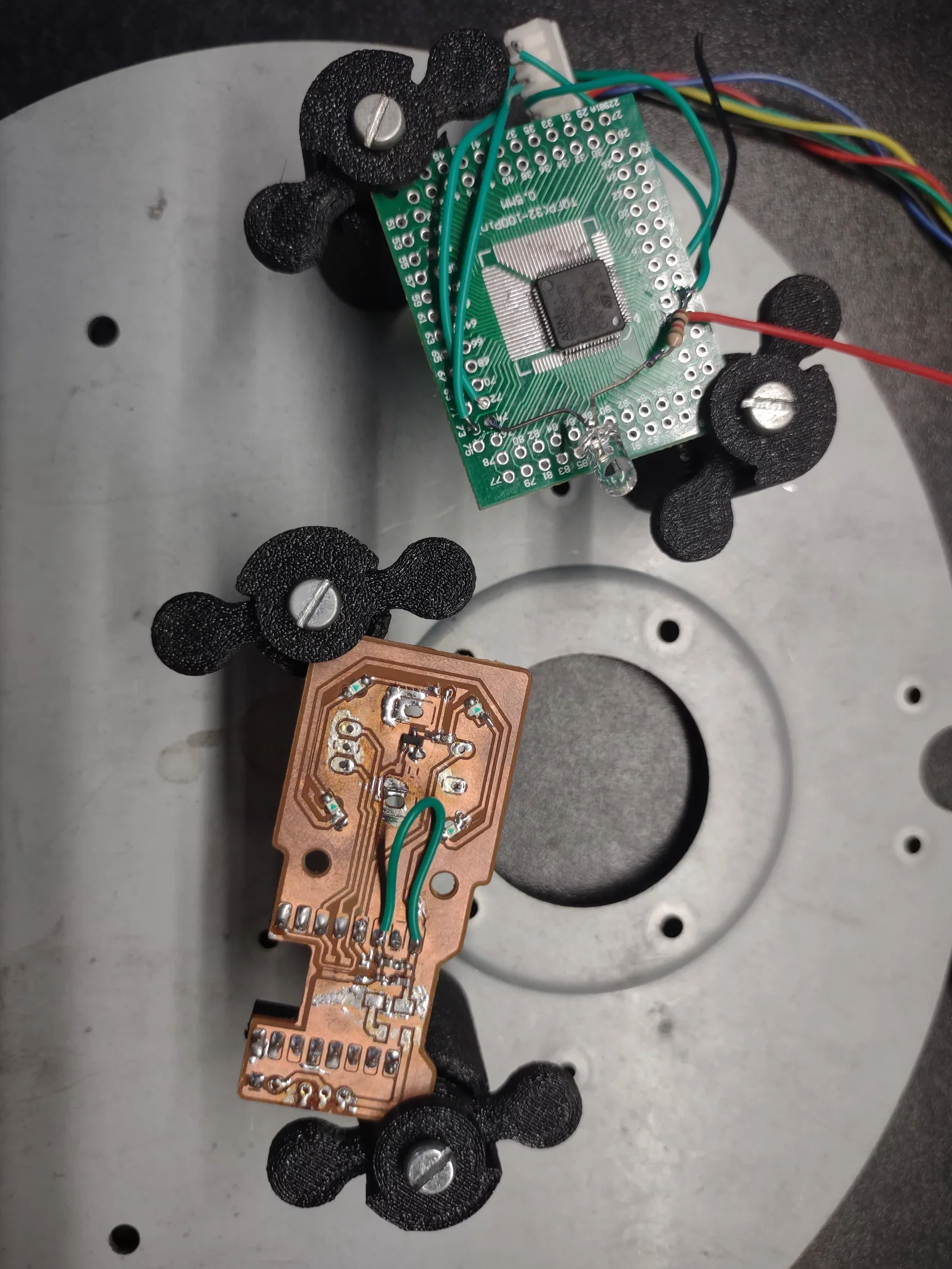

Một món tool hay ho để có sẵn khi hàn (soldering) – hoặc đo/kiểm tra (probing) – các printed circuit board (PCB)!

Phần cứng cần có

• 1 nam châm neodymium kích thước 3mm x đường kính 12mm

• bu lông M4x35mm

• ê-cu M4 (loại có nylon)

• lò xo có đường kính trong > 4mm và đường kính ngoài ≤ 7mm, dài khoảng ~16mm

Mình in bằng PETG và thêm fuzzy skin ở bên ngoài cho nhìn “xịn” hơn.

Cách in

Lắp ráp

1. Gỡ hết support

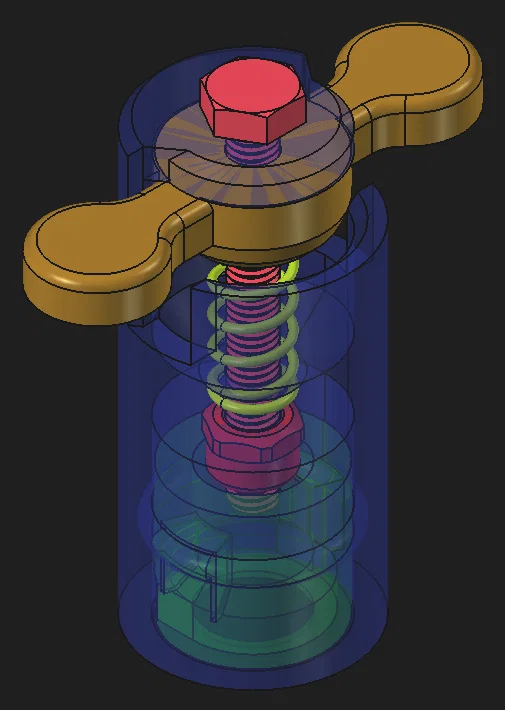

2. Cho lò xo và pusher vào phần thân (body)

3. Luồn bu lông M4 vào và vặn ê-cu hãm (locknut) từ phía dưới. Đừng siết quá chặt!

4. Dùng kìm để nới các chốt (pins) trên nam châm. Khi in xong có thể chúng hơi dính lại với nhau

5. Đặt nam châm vào magnet holder

6. Ấn magnet holder vào phần đáy của body

Chúc vui!
