Bracket PTFE cho QIDI Box (QIDI Box PTFE Bracket)
Bracket này thay thế bushing trên QIDI Box để giảm lực cản khi filament đi qua vào drive motors. In ASA với supports, tháo 4 trim washers/bushing, gài bracket vào lỗ cũ, luồn PTFE sâu nhất và lắp clip để cố định.
Mô tả
Cái bracket này giúp dẫn filament vô cụm box drive motors dễ hơn. Mình thấy filament bị drag khá nhiều khi đi qua mấy cái bushing rồi vô drive motors. Mình xem qua vài thiết kế khác nhau và quyết định thử làm thiết kế của riêng mình.
Bạn sẽ cần tháo (4) trim washers và bushing khỏi máy in (như hình). Mình in mấy món này bằng ASA theo đúng orientation lúc lắp đặt, dùng supports tiêu chuẩn. Bracket sẽ thay thế vị trí của bushing. Nhẹ nhàng đẩy từng cái vào lỗ nơi trước đó đã tháo bushing ra, rồi gài latch ôm qua phía sau của box.

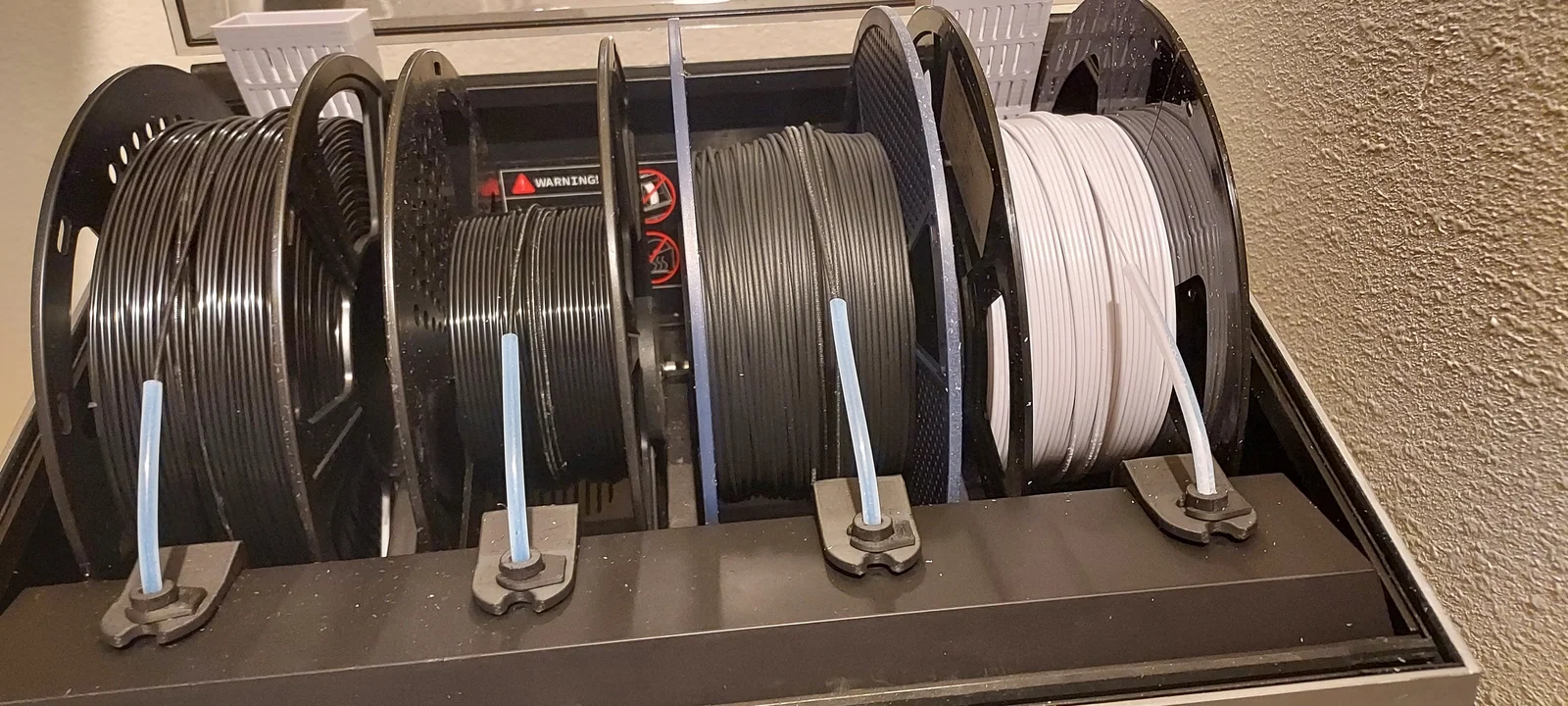

Luồn ống PTFE vào bracket sâu nhất có thể. Lắp cái clip vào bracket. Mình có bóp nhẹ từng cái clip bằng kìm để giúp cố định PTFE tại chỗ.
Sau bước này và vài mod khác mình lấy từ site này, việc cấp filament từ QIDI box của mình cải thiện rõ rệt với các loại filament cứng. Hy vọng giúp được bạn!
