Ngàm gắn dây canh cho Torpedo Level (String-Line Attachment)
Adapter dạng clip-on cho torpedo level, giúp buộc dây (string line) để canh thẳng hàng và làm đỉnh các trụ bằng nhau dù bệ đặt trụ có cao độ khác nhau. Thiết kế cho Empire 581-9, fit kiểu slip-on.
Mô tả
Mình cần một cách để căng dây (string line) dựa theo một torpedo level để canh cho phần đỉnh các trụ (posts) bằng nhau, kể cả khi các trụ đang đặt trên những bệ có cao độ khác nhau. Mình tìm hoài không thấy file STL phù hợp, nên tự làm một mẫu đơn giản bằng Tinkercad. In ra dùng ổn nên mình chia sẻ luôn.

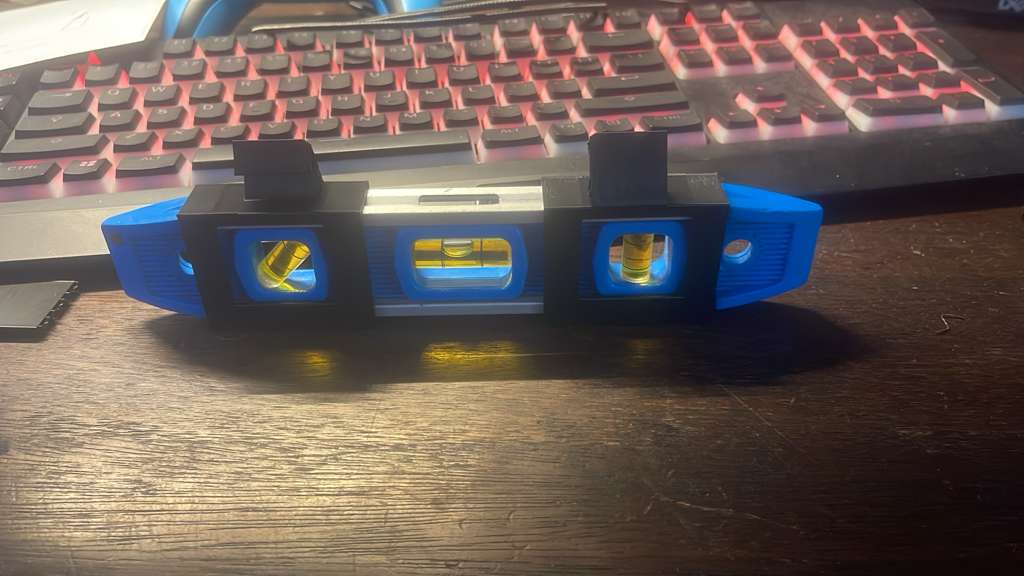

Designed For
Level: Empire 581-9
Kích thước thước: ~40.5 mm cao × 15.9 mm dày
Kích thước model: Kích thước sau khi in 40.6 mm × 16.1 mm
Cỡ này cho kiểu lắp trượt (slip-on) rất mượt — đủ khít để giữ chắc tại chỗ nhưng vẫn tháo ra dễ.
Notes

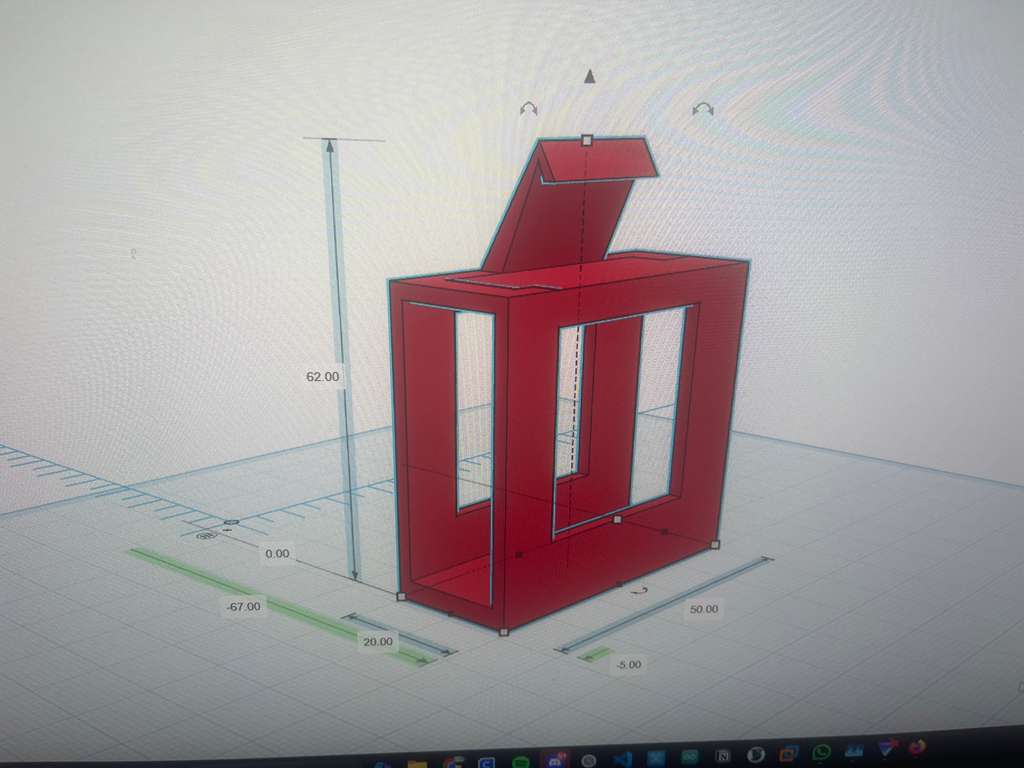

Model được dựng từ đầu trong TinkerCAD.
Nếu torpedo level của bạn khác kích thước, có thể scale nhẹ theo trục X/Y.
Cứ thoải mái remix hoặc chỉnh sửa cho đúng với hãng thước của bạn.
