Artillery Sidewinder X4 Plus — Thay thế tăng đai trục Y (Y-axis belt tensioner)

Mô tả

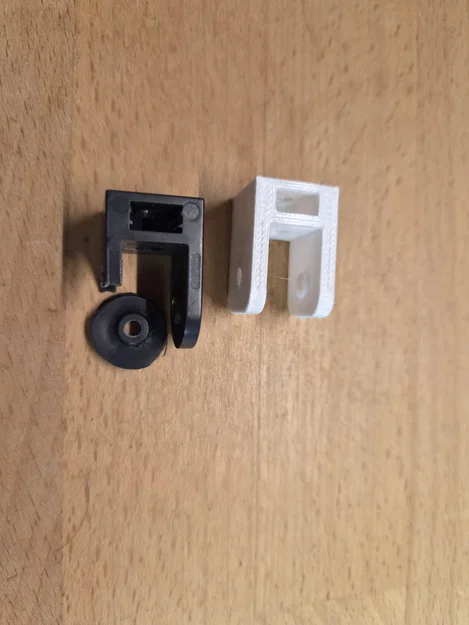

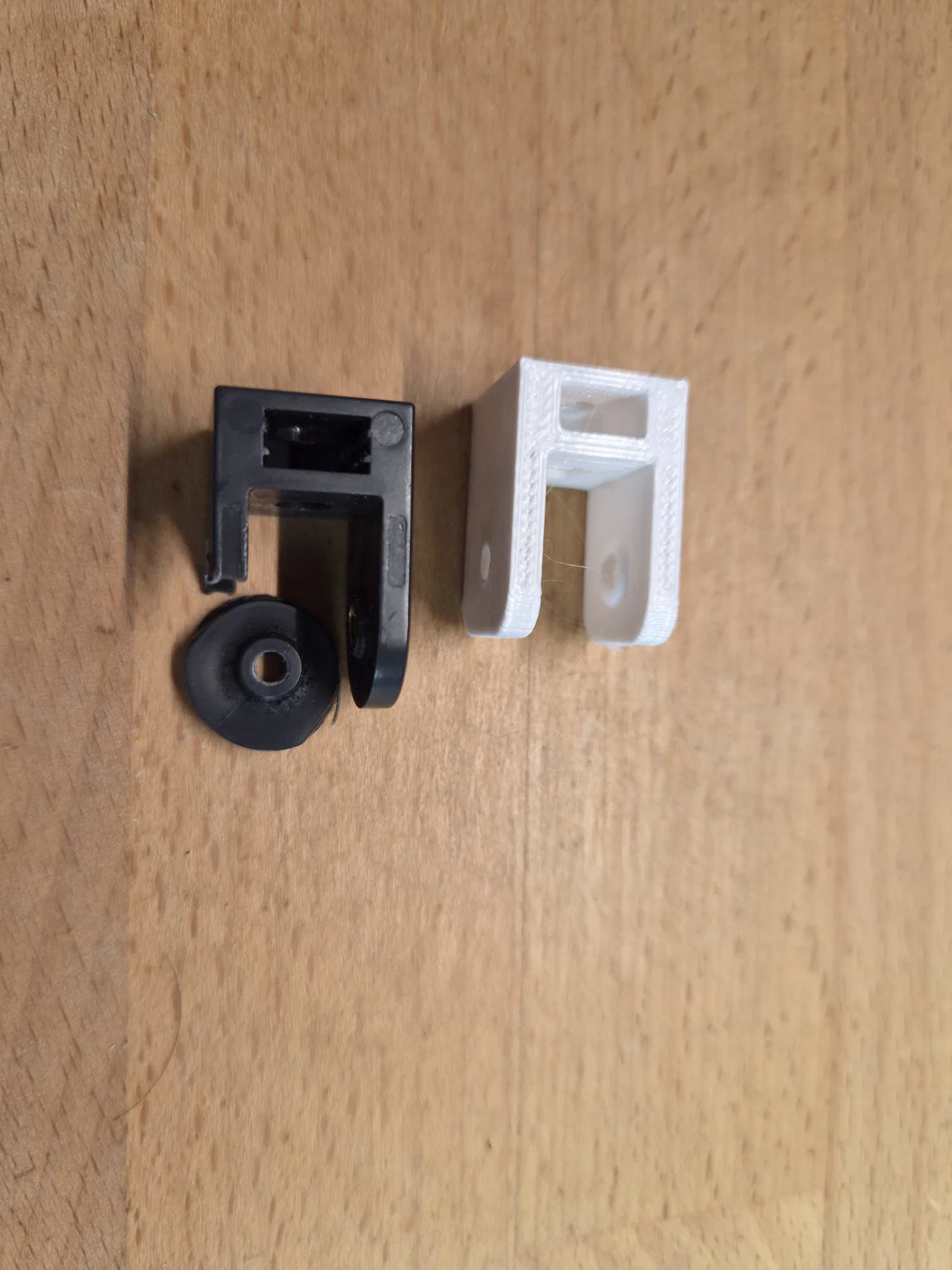

Cái tăng đai (belt tensioner) trục Y zin trên Artillery Sidewinder X4 Plus có thể bị hư khi sợi belt bắt đầu cạ vào chi tiết, lâu ngày sẽ bị cắt/rách và gãy rời.

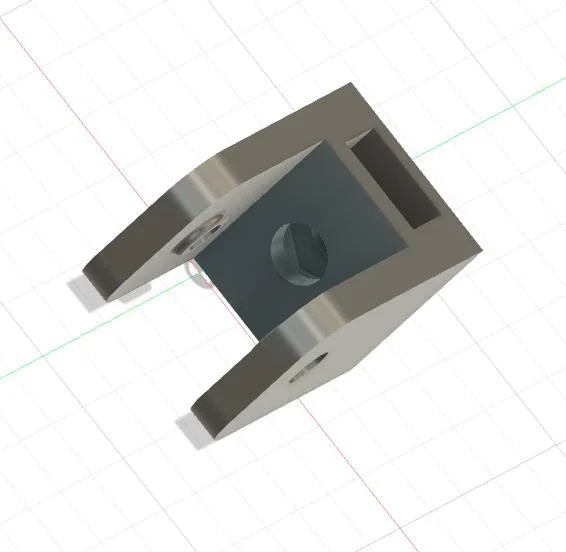

Đây là bản thay thế trực tiếp, thiết kế bằng Fusion 360, giữ nguyên chuẩn bắt/điểm lắp như part zin. Con ốc zin được dùng lại làm trục cho idler pulley — chỉ cần ép/đóng một brass M3 heat-set insert trước khi ráp.

Không cần supports. Đã test và chạy ổn.

Cái tendeur de courroie trục Y bản gốc có thể bị gãy khi dây curoa bắt đầu chà vào chi tiết, cuối cùng bị cắt và đứt rời.

Mẫu này là bản thay trực tiếp, thiết kế trên Fusion 360, với cùng interface lắp đặt như chi tiết nguyên bản. Con ốc nguyên bản được tái sử dụng làm trục của galet tendeur — chỉ cần lắp một insert laiton M3 dạng heat-set trước khi lắp ráp.

Không cần support. Đã thử nghiệm và hoạt động tốt.

Danh sách vật tư (Bill of materials)

— 1× M3 brass heat-set insert
— 1× ốc idler zin (tái sử dụng từ part gốc)

Thông số in (Print Parameters)
