Cọc đánh dấu đế sạc Navimow: Lưu vị trí dock của bạn

Tác giả AdamL

Lượt tải
2
Lượt thích
1
Lượt coi
76

File 4 22,3 MB

  • NavimowPegs_textured_bambuslicer_1778337055.3mf3MF · 11,7 MB
  • NavimowPegs_textured_1778337057.3mf3MF · 10,6 MB
  • NavimowPegs_untextured_1778337059.3mf3MF · 57,2 KB
  • NavimowPegs_STEP_1778337060.stepSTEP · 11,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

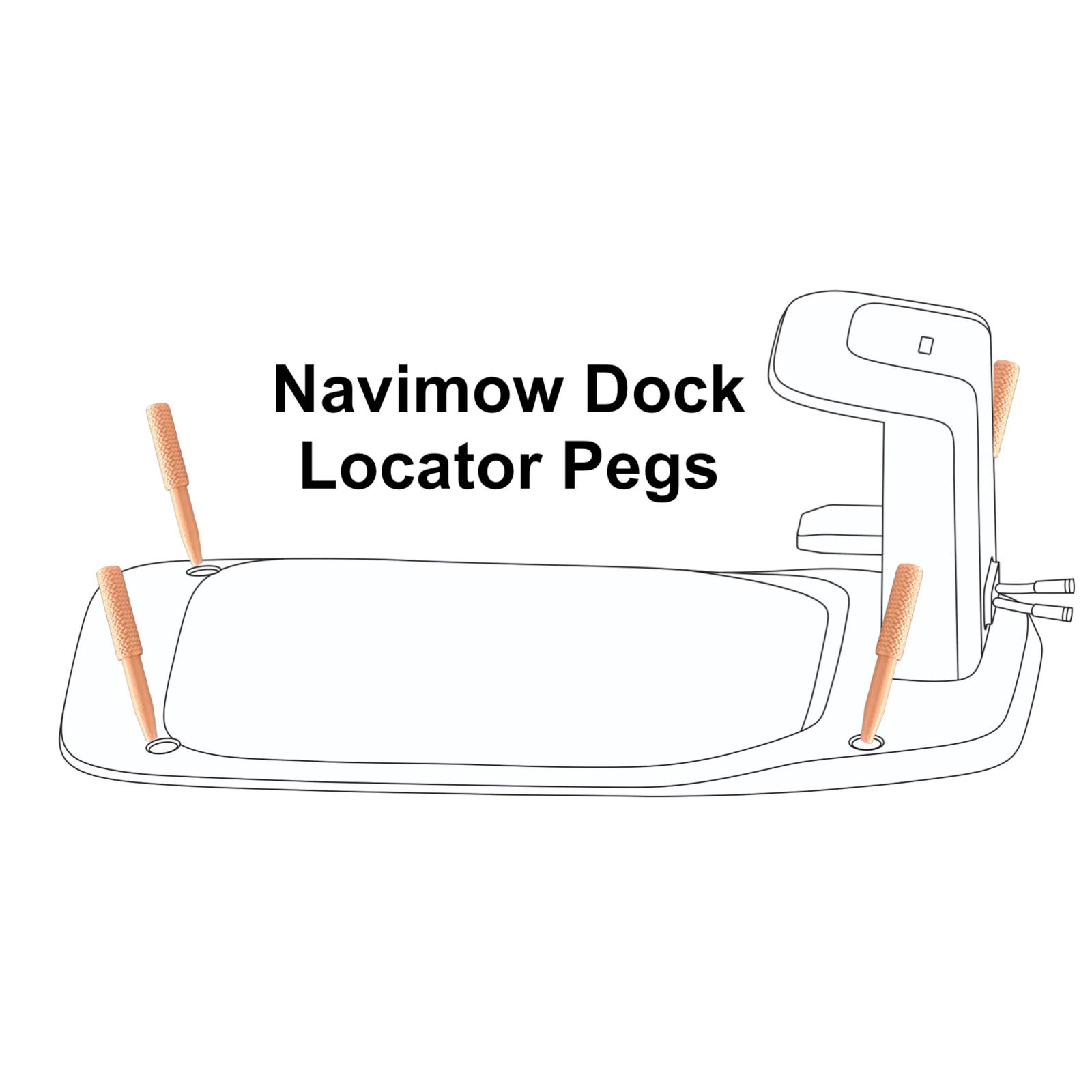

Những cọc ghim xuống đất này được làm để đánh dấu vị trí đế sạc Navimow của máy cắt cỏ khi bạn tháo trạm ra để cất mùa đông. Trước khi nhấc đế lên, chỉ cần ấn chúng vào các điểm neo (anchor points), là bạn có mốc tham chiếu đơn giản để lắp lại mọi thứ đúng chỗ cũ khi vào mùa mới.

Chúng được thiết kế như bản thay thế cho các chốt đánh dấu vị trí bản gốc đi kèm trên các máy i Series đời sớm (hình như sau này họ ngừng tặng kèm, khá là bực). Hướng dẫn cất máy mùa đông của Segway còn nói rõ là nên đánh dấu vị trí trạm sạc bằng chốt silicone, nên mẫu này thực ra chỉ là mang lại một món nhỏ nhưng hữu ích—đáng lẽ ngay từ đầu không nên bị “biến mất”.

Mình đã in thử thành công bằng PETG, thấy hợp lý cho món có thể để ngoài trời và mỗi mùa lại cầm nắm tháo lắp, nhưng PLA chắc cũng ổn. Bản trong hình dùng tay cầm dạng knurled để bám tay tốt hơn, và mình cũng kèm thêm bản tay cầm trơn (smooth) ở cả định dạng 3MF và STEP để bạn tự tạo texture/knurling theo ý nếu muốn.

Bản knurled được tạo texture bằng BumpMesh, một công cụ chạy trên trình duyệt để áp texture dạng displacement lên mesh 3D ngay trên máy (local) trong browser. Nếu bạn muốn kiểu nhìn hoặc vân bám khác, các file bản trơn sẽ giúp làm rất dễ mà không cần phải dựng lại part từ đầu.

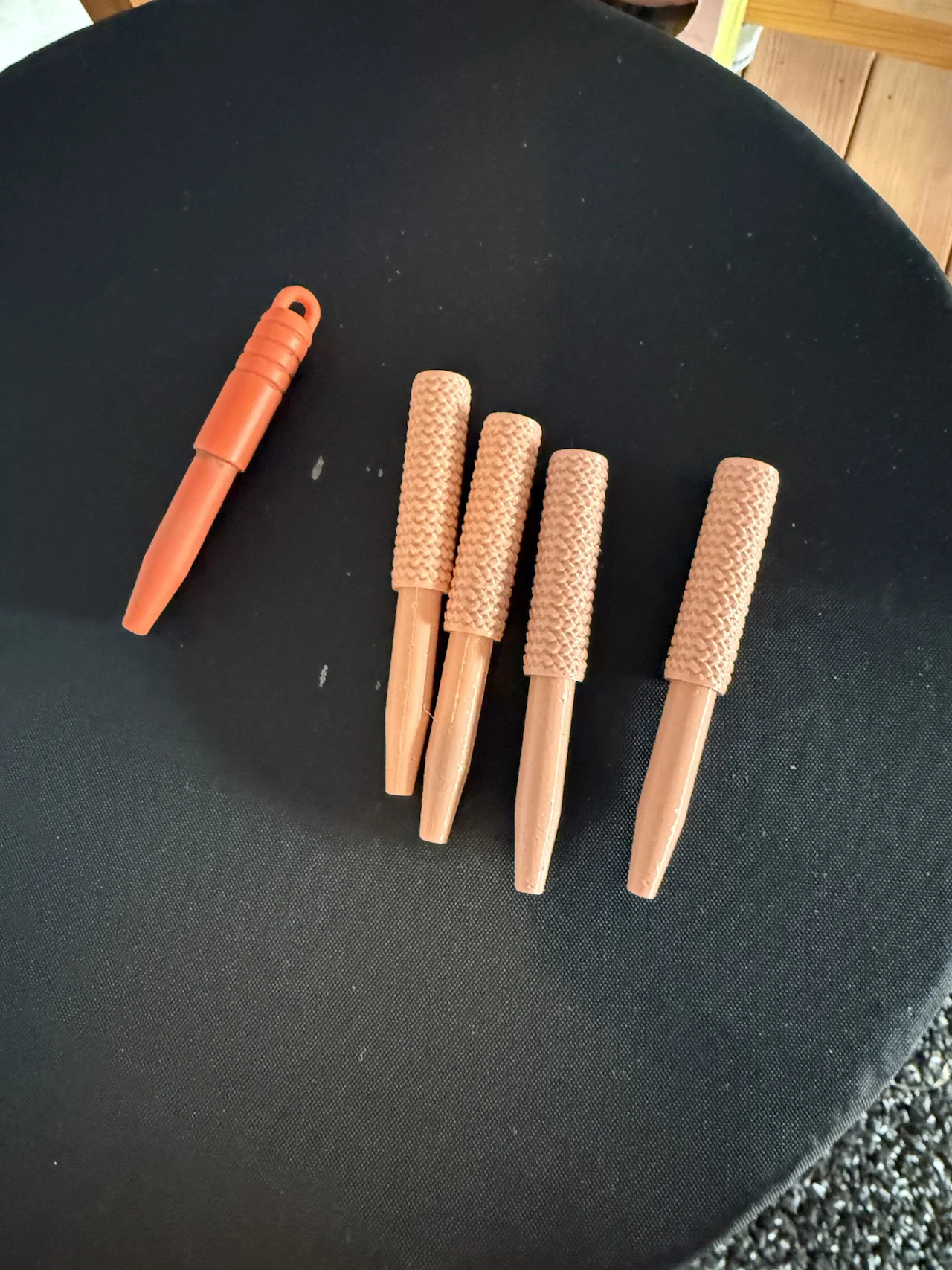

Hình minh hoạ: in bằng Prusament Terra Cotta PETG, đặt cạnh chi tiết OEM để đối chiếu.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstep
Số file mô hình
4
Tổng dung lượng
22,3 MB
File lớn nhất
11,7 MB
