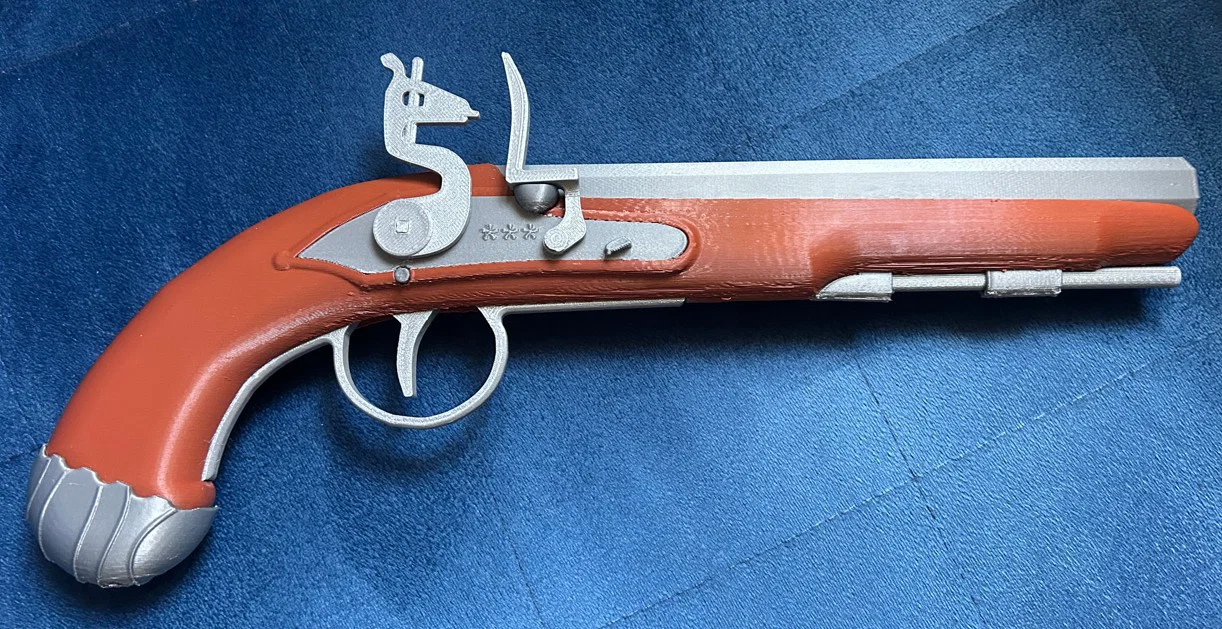

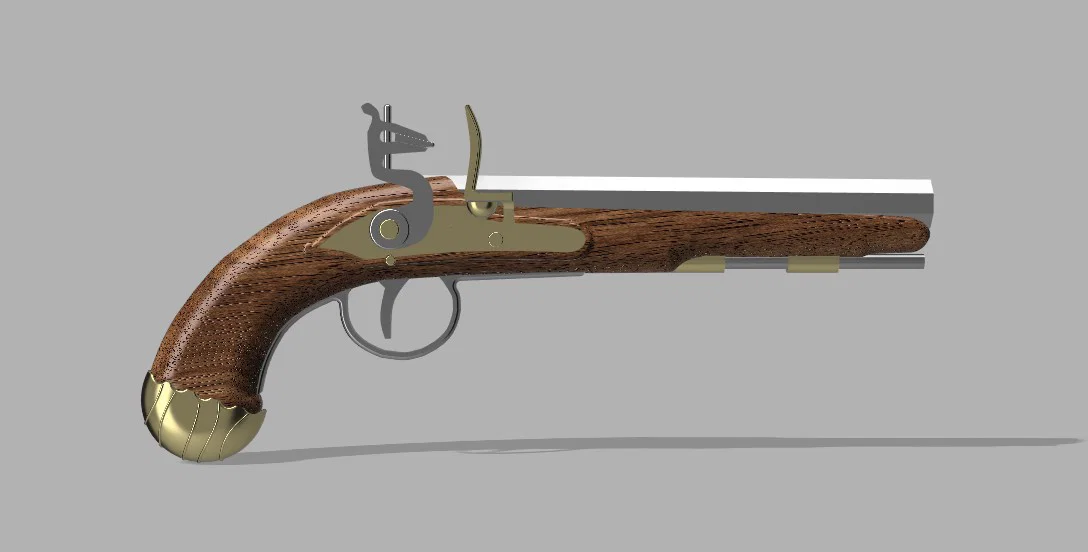

Súng Flintlock - Búa Dây Thun (Flintlock Pistol - Elastic Band Hammer)

Mẫu này in được 16 phần và hoạt động dựa trên cơ chế búa (hammer) và cò (trigger) rất đơn giản bằng dây thun. Thiết kế để mỗi bộ phận có thể in riêng theo màu bạn chọn.

Lắp ráp cần:

• Một sợi dây thun

• Keo dán

• Kiên nhẫn

• Nhíp (hữu ích cho mấy chi tiết bên trong nhỏ và khó thao tác)

Lắp các chi tiết bên trong có thể sẽ khá khít tuỳ theo dung sai (tolerances) của máy in bạn. Một số phần có thể cần chà nhám nhẹ, dù thiết kế đã chừa khe để mọi thứ dễ khớp hơn. Nên ráp thử (test fit) toàn bộ trước để chắc chắn các phần ăn khớp đúng như mong muốn.

Bắt đầu bằng cách gắn pommel (2) và hai tấm ốp hông (4 & 5). Dùng một ít keo, chú ý đừng để keo dính vào các lỗ chốt (pin holes). Đảm bảo các lỗ trên hai tấm ốp canh thẳng, khớp gọn.

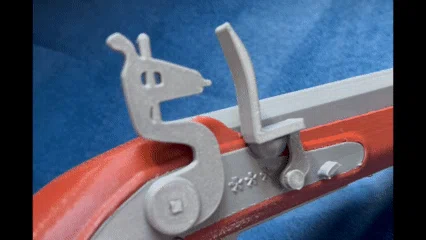

Tiếp theo lắp frizzen (11) và frizzen Pin (12). Hai phần này để nguyên, không dán keo để frizzen có thể xoay tự do.

Gắn dây thun vào hammer Insert (10) trước, rồi luồn qua thân (body), vòng qua và ôm quanh frizzen pin, sau đó móc vào trigger (13). Dây thun cần đủ căng để kéo hammer insert về phía trước, đồng thời đủ lực để trả cò về vị trí ban đầu sau khi “bắn”.

Lắp hammer vào hammer pin. Đây là chỗ có thể cần nhíp: đưa hammer pin vào thân và xuyên qua hammer insert. Canh trigger rồi lắp trigger pin. Không dán keo các phần này vì chúng cần xoay.

Trượt nòng (barrel) vào thân. Phần frame có một gờ nhỏ để khóa tỳ vào nòng; thêm keo sẽ giúp cố định chắc hơn.

Đặt trigger guard vào đúng vị trí và dán cố định.

Cuối cùng, lắp hai ramrod inserts rồi trượt cây ramrod trang trí vào. Nó được thiết kế ngắn có chủ ý nên không dùng được như ramrod thật, nhưng giúp tổng thể nhìn “ra dáng” hơn.
