Endstop Core XY cho Ender 3
Bộ gá/cụm endstop trục X/Y cho Ender 3 khi chuyển sang core XY. Dùng 2 công tắc endstop Ender; 1 cái cần nắn và hàn flush vào board. Nếu dùng ray MGN12 cần thêm spacer cho endstop trục Y.
37
Lượt Xem
1
Lượt Thích
7
Lượt Tải
Cập Nhật May 09, 2026
Mô tả

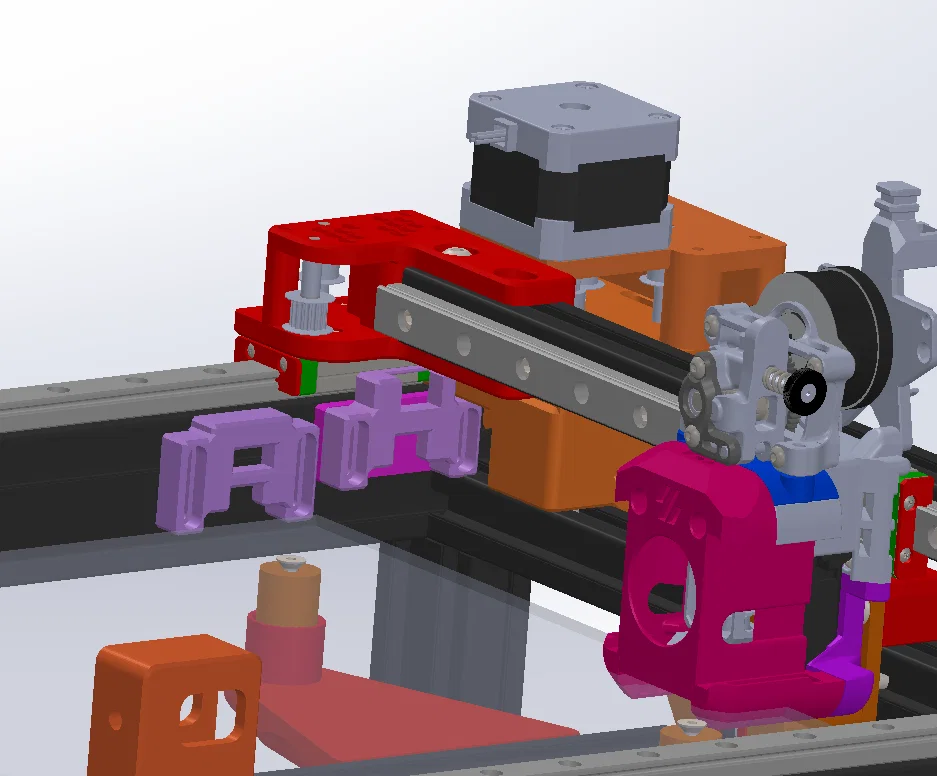

Thiết kế này chủ yếu làm cho Duender, nhưng cũng dùng được cho nhiều máy in core XY khác!

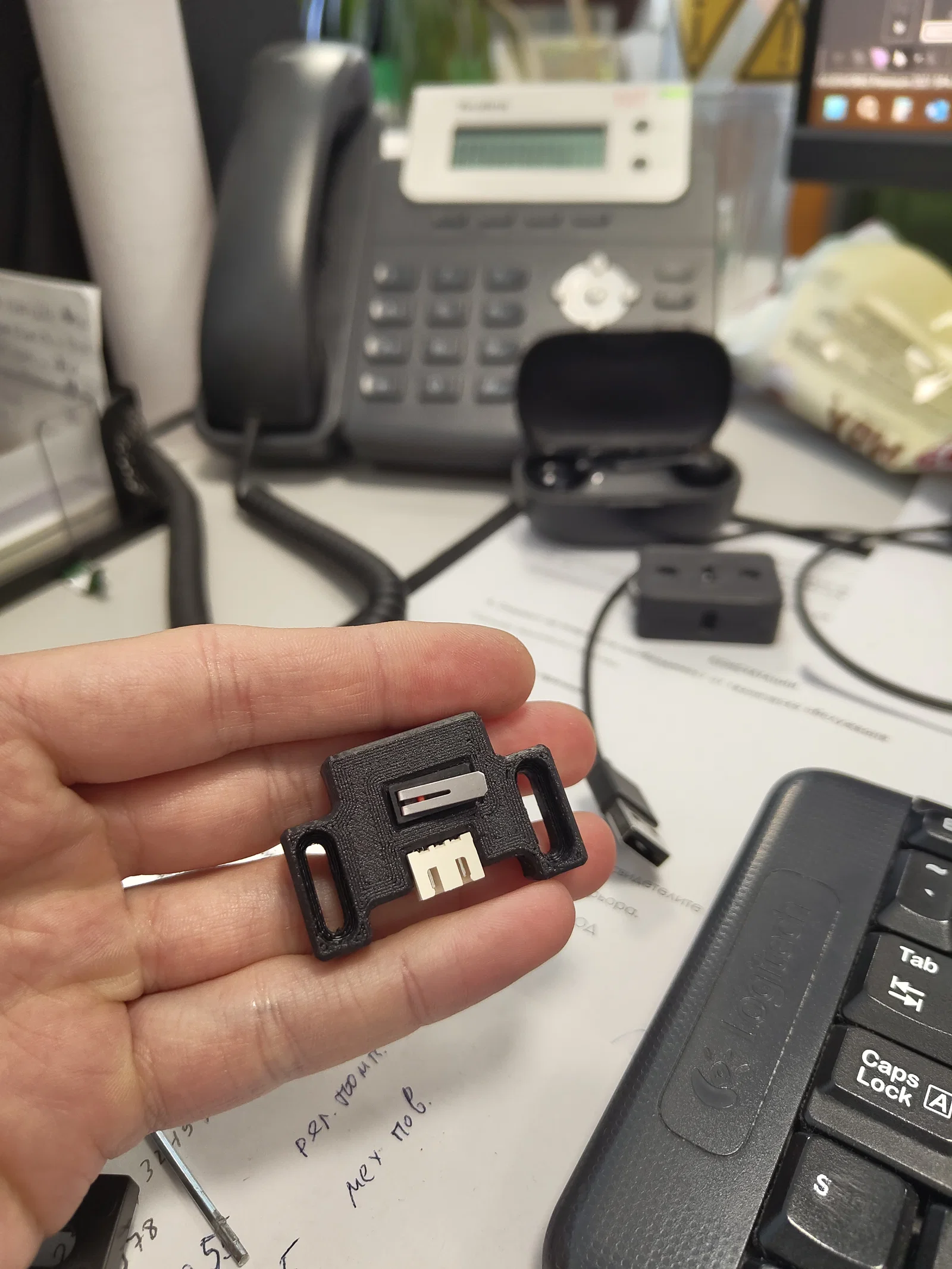

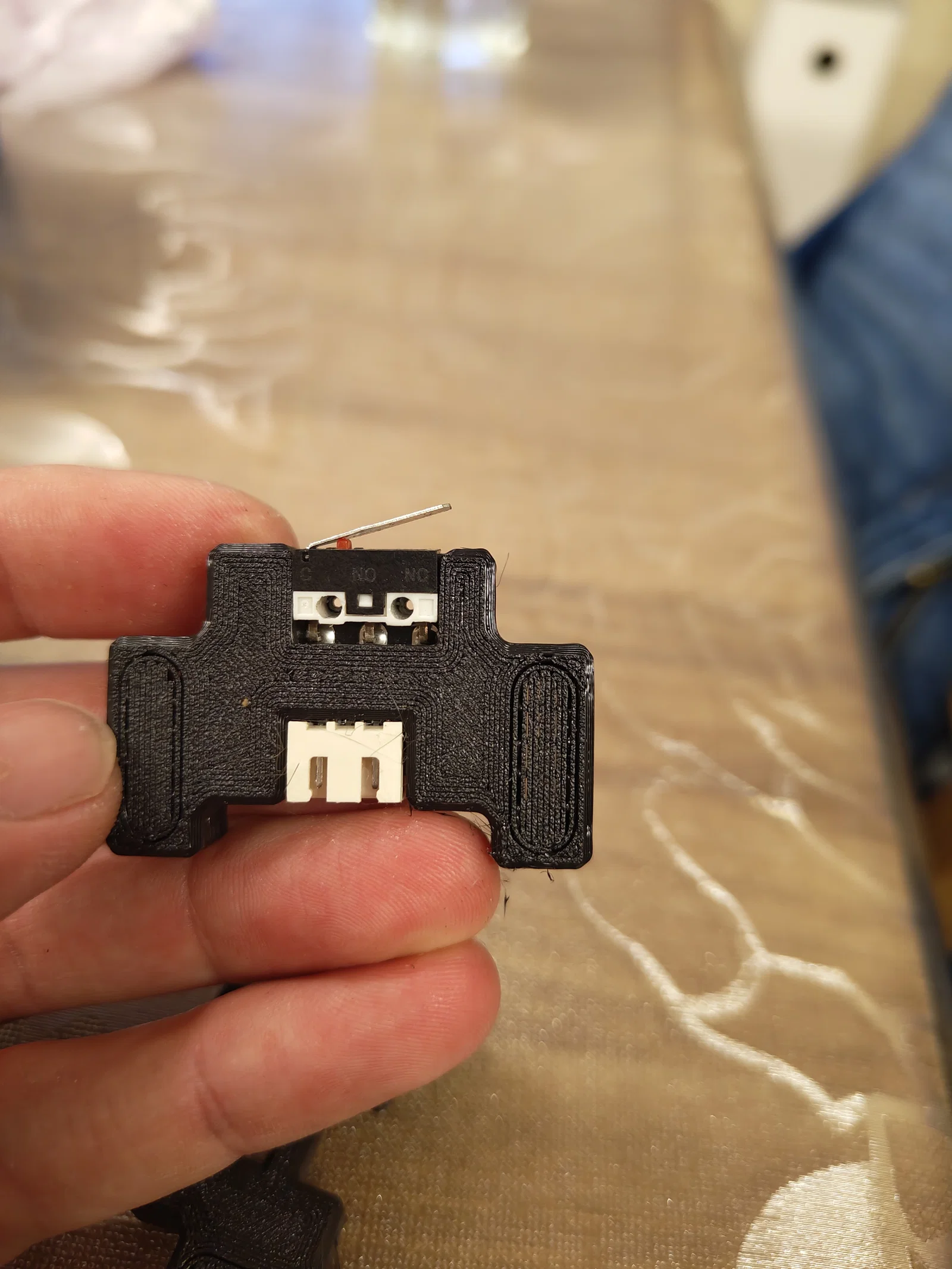

Công tắc endstop của Ender dùng 2 cái.

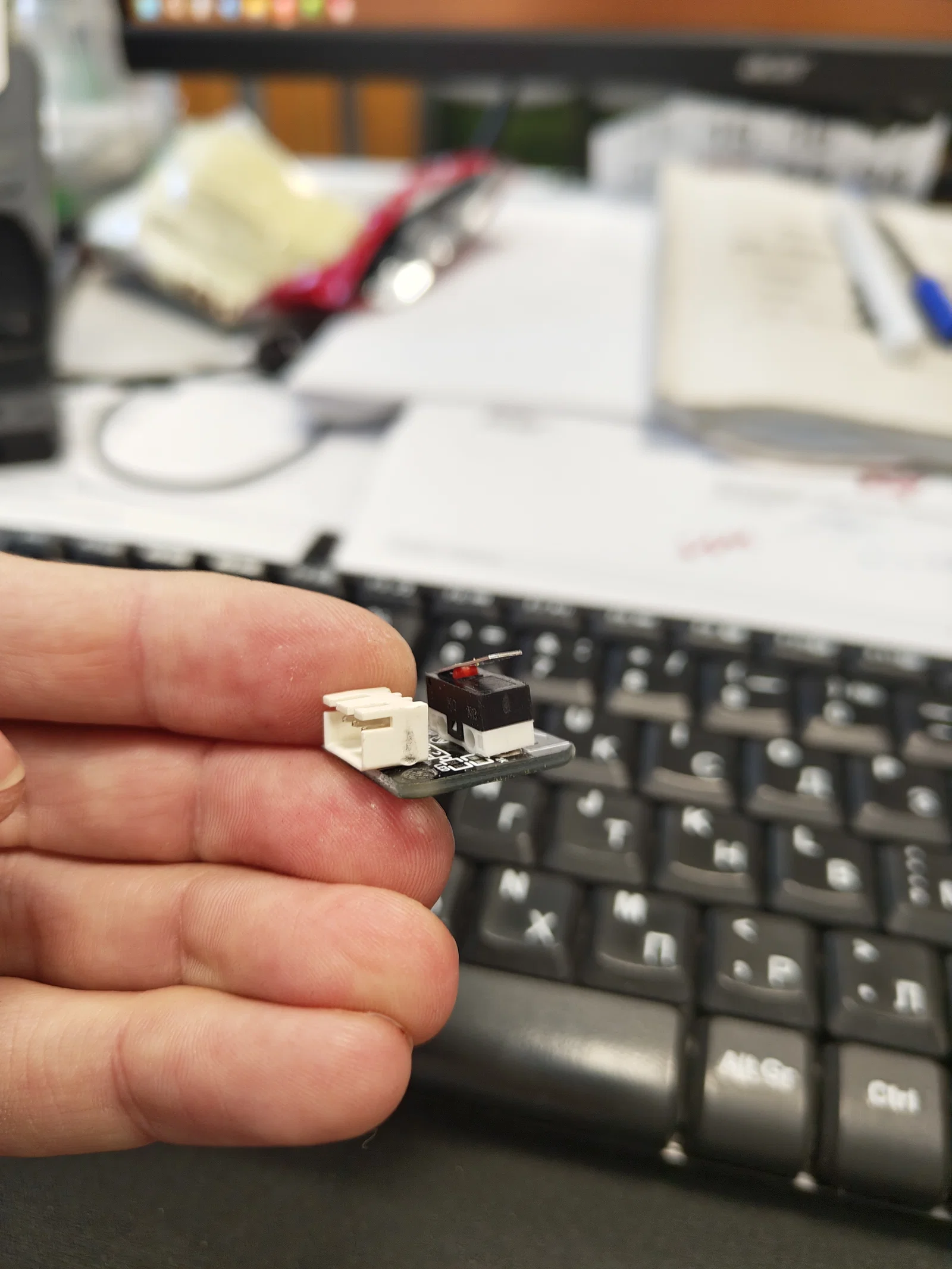

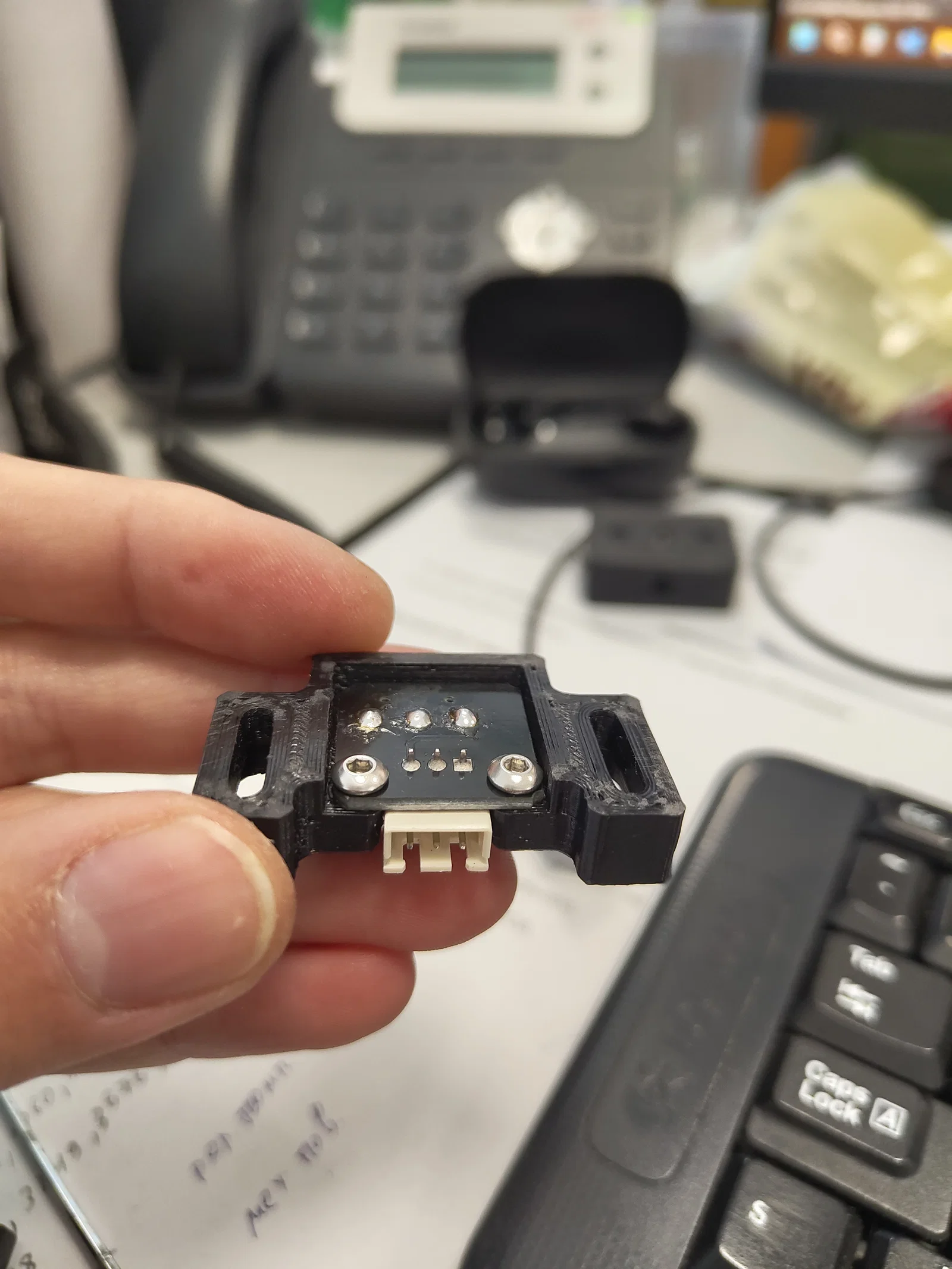

Một cái trong số đó cần chỉnh sửa — cần nắn thẳng và hàn (solder) sát/flush vào bo mạch (xem hình)!

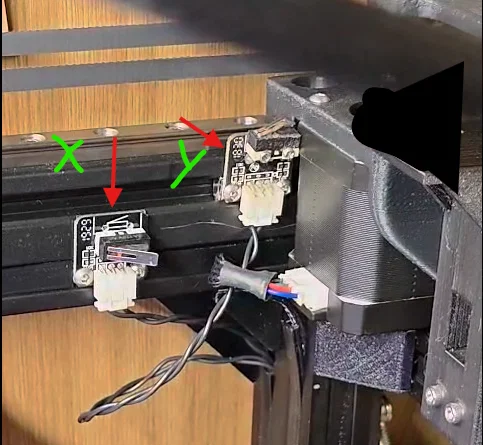

Với MGN12 bạn cần spacer — “switch Y axis mgn12 spacer” cho endstop trục Y!
Phần cứng cần dùng:
ISO7380 M3X6 - 4 cái. (Đường kính lỗ là 2.5 mm, và vít sẽ tự taro vào phần in)
ISO7380/DIN912 M3X10 - 4 cái.
T-NUT - M3 - 4 cái.
