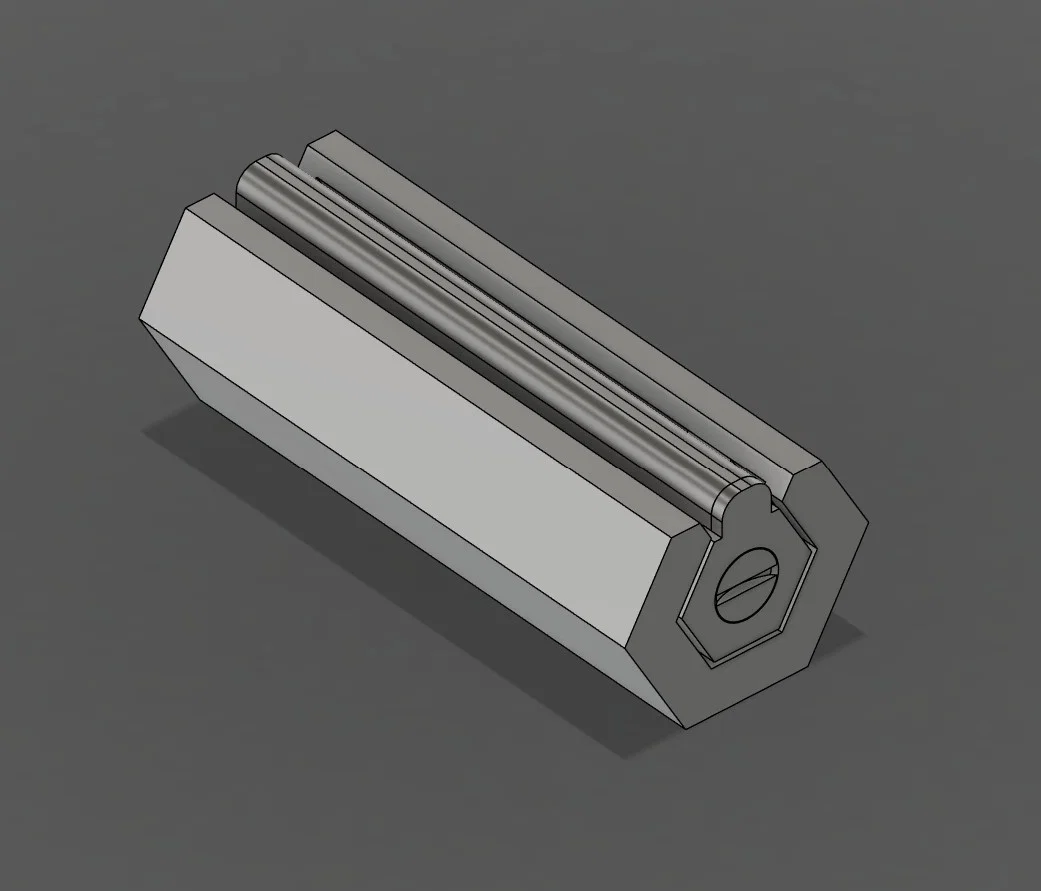

Linear Rail/Fidget Toy – Linear Rail in 3D print kiêm đồ chơi fidget

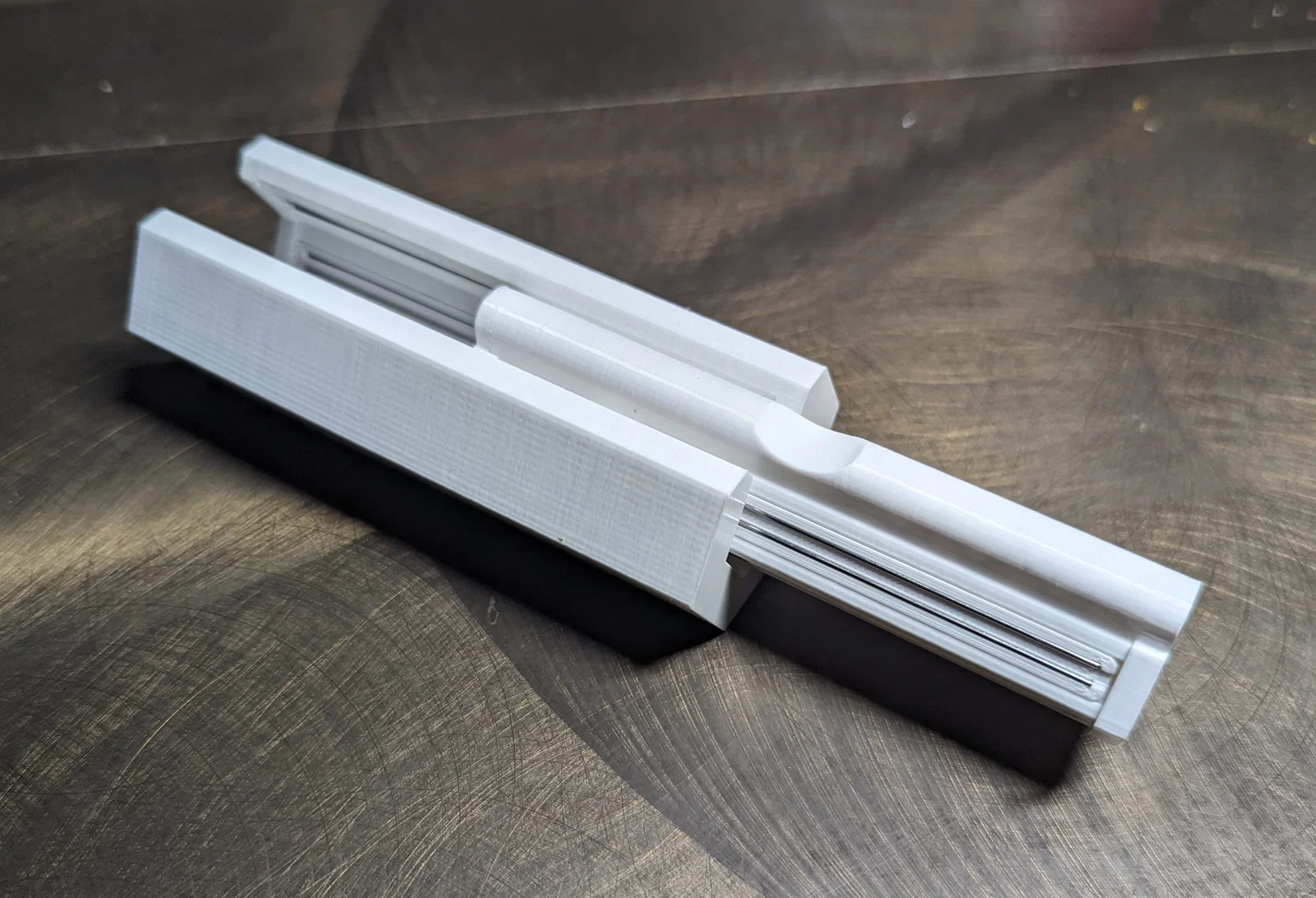

Một mẫu thử nghiệm (proof-of-concept) linear rail in 3D print, kiêm luôn đồ chơi fidget vui tay, đã tay!

Thiết kế này dùng bi thép 4mm kẹp giữa 2 cặp ty thép 1mm để tạo chuyển động trượt mượt, “silky smooth”.

Demo:

hardware:

• 16x ty thép dài 100mm, đường kính 1mm (loại ty dài 200mm -- https://www.amazon.com/dp/B0DYXNXP2K)

• 16x bi thép 4mm (https://www.amazon.com/dp/B07YKRT82C)

printed parts:

• 1x inner

• 4x inner_rail

• 1x inner_cap

• 1x inner_cap_screw

• 1x outer

• 4x outer_rail

• 4x .2mm shims

• 4x ball_carrier

• 1x ball_retaining_clip

• 1x temporary_outer_retaining_clip

Tất cả đều có thể in với setting tiêu chuẩn cỡ layer .2mm. Mình in toàn bộ bằng PETG. organic supports chỉ cần cho phần “outer”.

Assembly:

1. Nếu bạn mua ty 200mm, cắt 8 cây làm đôi bằng lưỡi cắt của dremel để được 16x ty 100mm. Dũa sạch/vát mép (chamfer) hai đầu mỗi đoạn.

2. Nhét bi thép vào đủ cả 4 ball carriers.

3. Luồn ty thép vào đủ 8 rails. Bạn có thể dùng một ball carrier để ấn xuống và tạo lực, giúp ty thép “snap” vào rãnh.

4. Gắn temporary outer retaining clip vào bên trong phần outer. Phải cho vào theo chiều ngang qua khe hở phía trên, rồi bóp và xoay để vào đúng vị trí. Miếng này sẽ giữ outer rails tạm thời cho tới khi ball carriers và ball retaining clip được lắp xong.

5. Lắp 4 shims + outer rails vào đúng các rãnh trên outer, luồn chúng đi bên dưới retaining clip.

6. Lắp ball retaining clip vào outer, ở một bên của temporary retaining clip. Cách lắp tương tự như khi lắp temporary retaining clip.

7. Đưa ball carriers vào dưới ball retaining clip. Phần giữa có ngàm (notched center) của ball carriers sẽ khớp với các ngàm trên ball retaining clip. Đây là bước khó nhất. Bạn có thể dùng móng tay bẻ một bên ball retaining clip hơi hướng vào trong để đủ khoảng hở nhét 2 ball carriers bên đó. Sau đó lật lại và làm tương tự để lắp 2 ball carriers còn lại ở phía kia.

8. Lúc này ball retaining clip và ball carriers đã giữ outer rails đúng vị trí. Tháo temporary retaining clip ra. Không cần nữa.

9. Lắp 2 inner rails vào phần inner, ở hai phía đối diện, và dùng tay giữ chúng lại.

10. Trượt đầu hở của inner (kèm 2 inner rails đang gắn) vào trong outer. Nhớ canh để các viên bi trượt lên đúng rail tương ứng.

11. Khi inner đã vào đúng vị trí, trượt nốt 2 inner rails còn lại từ đầu hở vào.

12. Gắn inner end cap vào đầu hở, rồi vặn con vít in (printed screw) để cố định.

13. Đẩy inner hết về một đầu. Việc này sẽ ép bi trượt vào đúng vị trí chuẩn.

14. Fidget!

Mình có kèm 4 độ dày shim khác nhau. Khuyến nghị bắt đầu với shim .2mm. Nếu thấy lỏng quá thì thử shim dày hơn, còn nếu chặt quá/trượt không mượt thì thử shim mỏng hơn.
