Hộp Lưu Trữ Bền Bỉ Print-in-Place (OpenSCAD Tùy Biến)

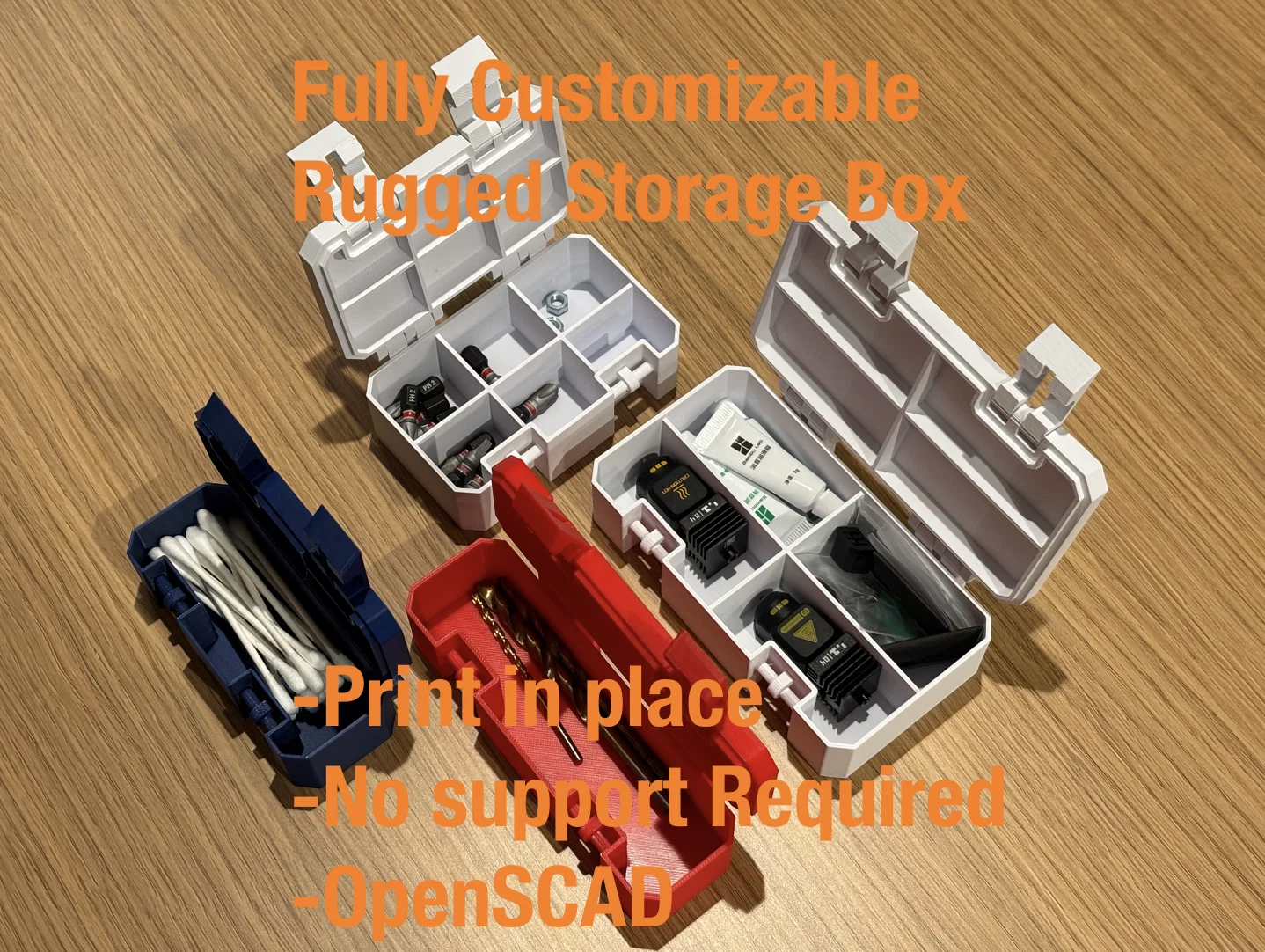

Hộp Lưu Trữ Tùy Biến Hoàn Toàn (Fully Parametric)

Đây là một hộp lưu trữ fully parametric, print-in-place được thiết kế bằng OpenSCAD. Không cần lắp ráp, và mẫu được tối ưu để in không cần supports.

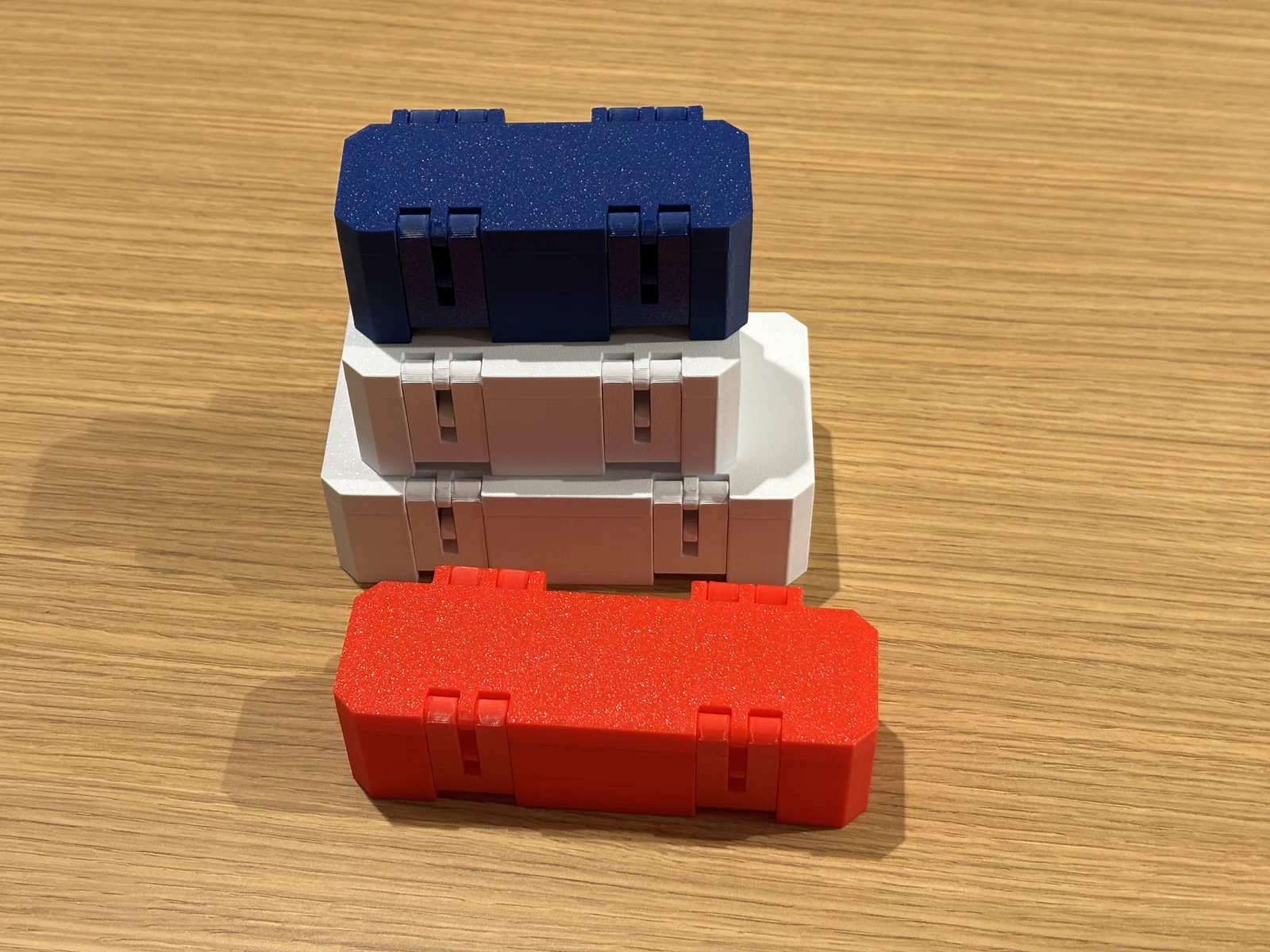

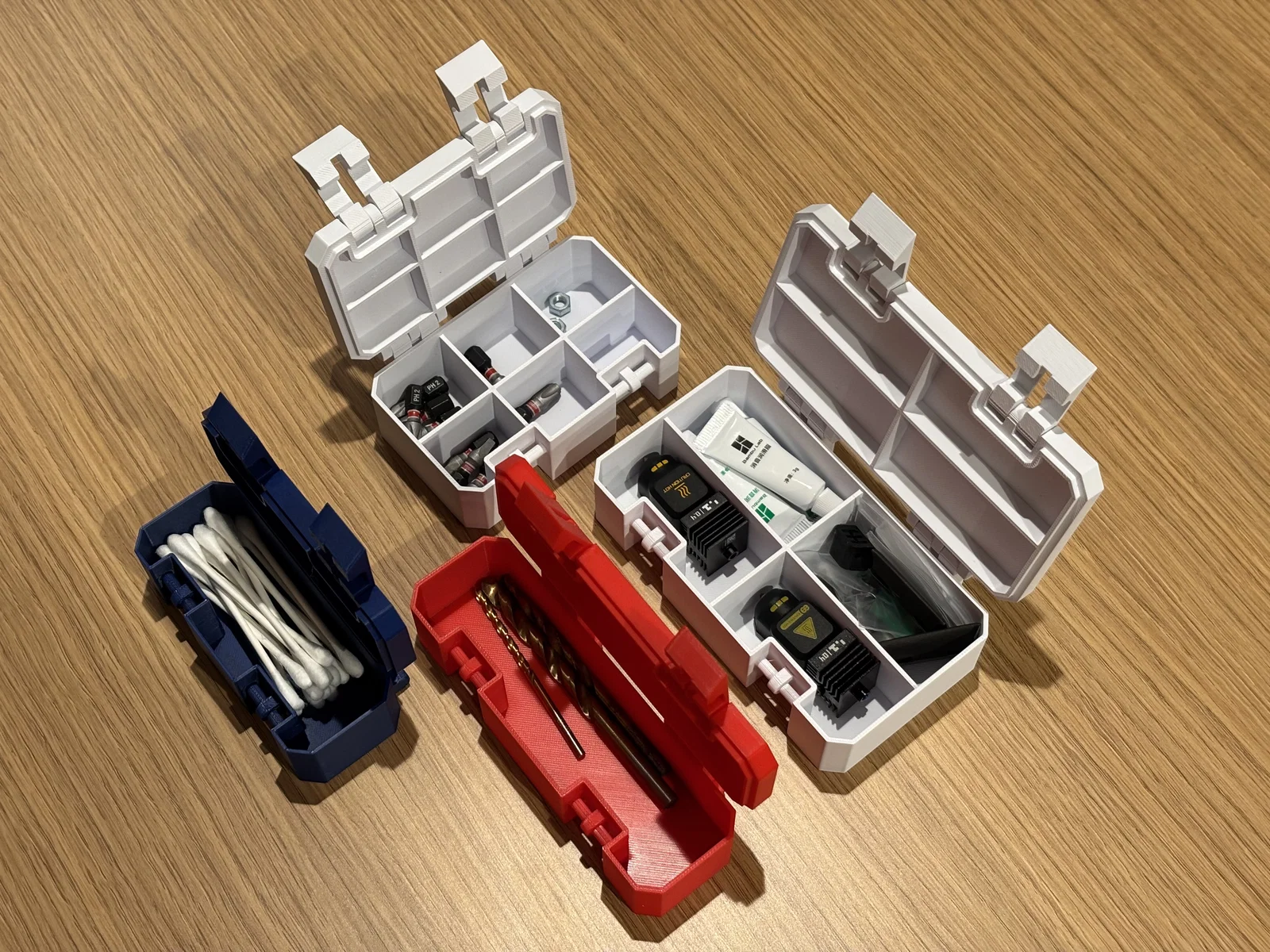

Bạn có thể tùy biến hộp ra nhiều kích thước khác nhau, đồng thời chỉnh được số lượng vách ngăn bên trong trực tiếp trong file OpenSCAD. Nhờ vậy, bạn dễ dàng tạo từ một hộp chứa đồ mở đơn giản cho tới dạng organizer có ngăn để đựng linh kiện nhỏ, ốc vít, đồ điện tử, đồ thủ công, hoặc vật dụng trên bàn làm việc.

Nhiều thiết kế hộp print-in-place khác thường cần support khá nhiều cho phần nắp, làm in chậm hơn, tốn filament, và sau khi gỡ support dễ để lại bề mặt bị sần. Một số thiết kế khác giải quyết bằng cách làm nắp cao bằng với thân hộp, nhưng mình thấy kiểu đó hơi bị hạn chế khi mở nắp. Cũng có kiểu in nắp rời riêng trên build plate, nhưng cách này có thể làm yếu bản lề vì hình học bản lề bị chia ra thành nhiều phần in riêng.

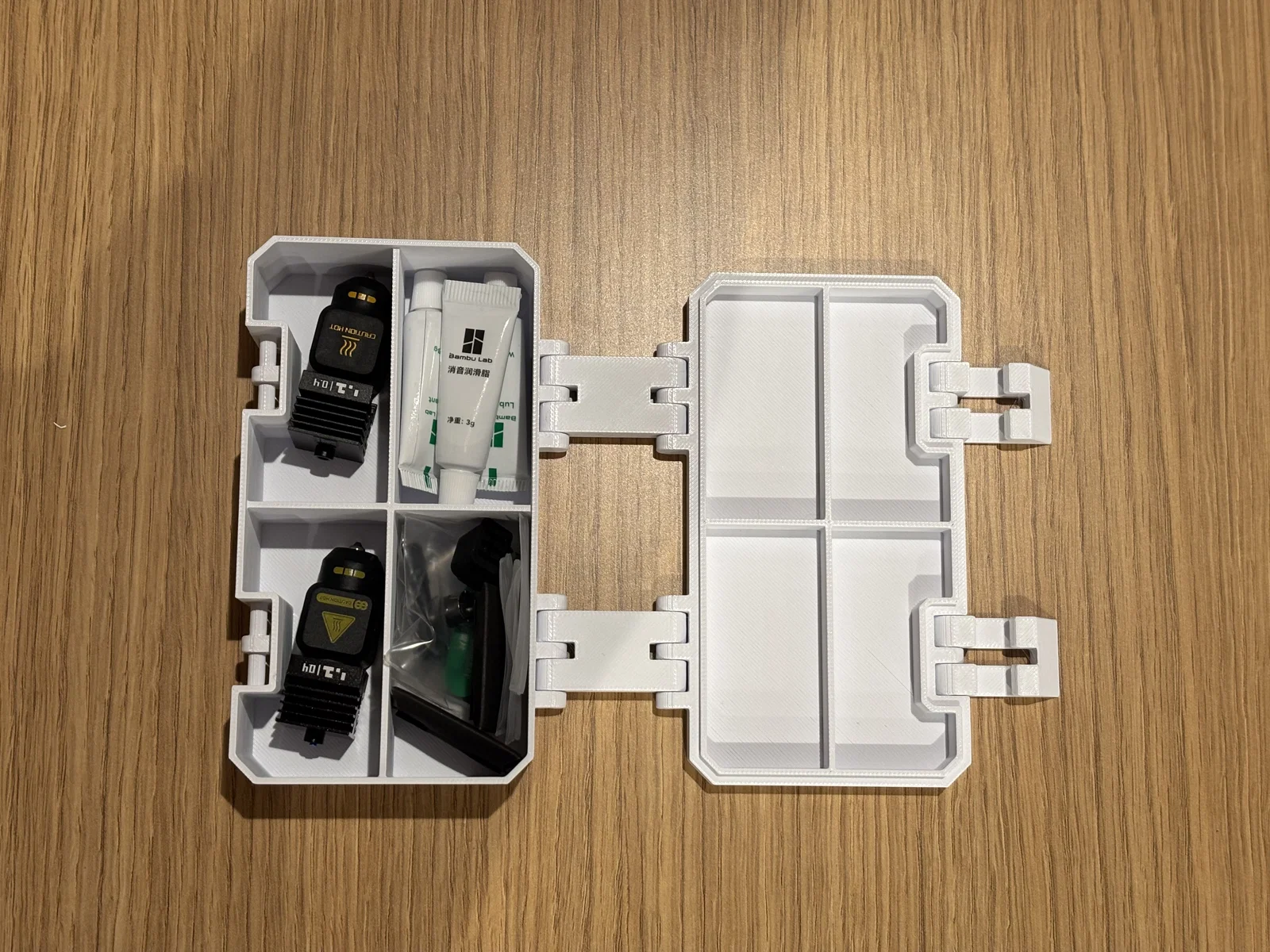

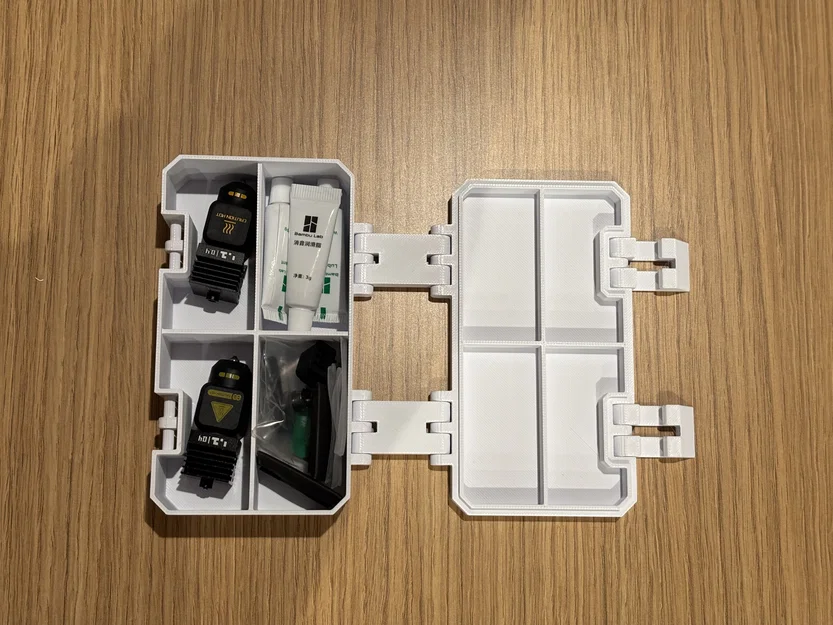

Thiết kế này dùng hệ bản lề 2 đoạn (two-segment hinge) để nắp có thể được in trực tiếp trên build plate mà vẫn dính liền với thân hộp. Bản lề sẽ chắc và thực tế hơn so với kiểu nắp rời, đồng thời vẫn giữ được ưu điểm print-in-place và không cần supports.

Một lý do nữa mình làm bản này trong OpenSCAD là để tùy biến. Một số thiết kế hộp parametric làm bằng Fusion 360 chỉ mở ra rất ít tham số, và còn phụ thuộc vào hệ sinh thái phần mềm của Autodesk. Với bản OpenSCAD này, thiết kế vẫn chỉnh sửa thoải mái, dạng script, và dễ mod.

Mục tiêu của model là gom những điểm hay của nhiều kiểu hộp: kích thước tùy biến hoàn toàn, vách ngăn điều chỉnh được, không cần support, không cần lắp ráp, và bản lề print-in-place chắc chắn.

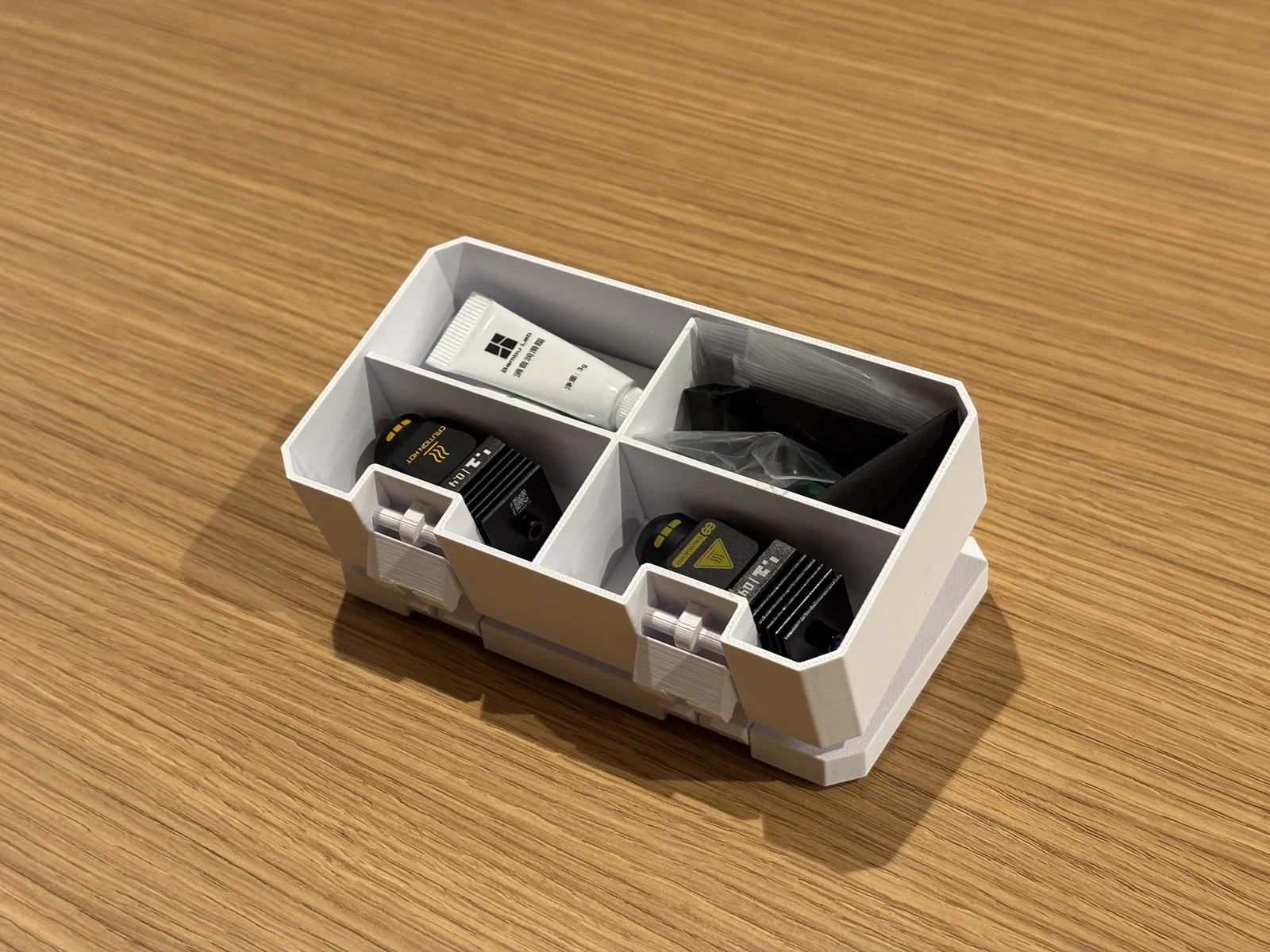

Thêm một điểm hay nữa: bản lề cho phép nắp xoay vòng hết cỡ và gập xuống nằm dưới đáy hộp, giúp thao tác lấy đồ dễ hơn khi đang mở hộp.

Lưu ý:
Mình không khuyến nghị giảm chiều cao hộp xuống dưới 30 mm. Bề rộng nhìn chung nên lớn hơn 90 mm để bố trí bản lề và chốt (latch) hoạt động ổn.
Nếu bạn in bằng PLA, vui lòng đợi cho đến khi nguội hẳn rồi hãy nhẹ nhàng bẻ/động bản lề để “bung” khớp. Vài vòng đầu sẽ hơi rít nhưng sẽ trơn nhanh. Sau vài lần gài chốt, mặt dưới của phần kẹp (clamp) có thể lòi vài sợi filament, bạn chỉ cần dùng dao rọc/dao nhỏ cắt bỏ là được—đó là sợi từ lớp bridging đầu tiên.

Trong trường hợp bất đắc dĩ nếu bản lề vẫn bị kẹt hoặc chốt cứ bị cong khi gài, mình khuyên giảm tham số “axle_d” xuống 3.75 hoặc 3.5 để tăng độ hở (tolerance) trong parametric modeler.

Hướng dẫn chung để gài chốt: dùng ngón cái miết từ phía trên và nhấn chốt xuống tầm giữa là cách dễ gài nhất. Đừng cố bẻ ở phần đầu mút của chốt.

Mình đã phải lặp lại rất nhiều lần mới ra được thiết kế này:
