Kẹp thay thế cho lighting stand 1.5 inch

Mình mới đặt mua một cái lighting stand cao 12 feet để treo đèn sân khấu/DJ. Lúc hàng tới thì một cái pipe clamp bị bể nát luôn, nên mình nghĩ: “kèo này để 3D printer xử lý!”

Cập nhật version 2: Mình in thử lại bản thiết kế gốc và phát hiện ra sau 3 tiếng in, kích thước ống của mình thực ra là:

1.625" cho ống dưới, rồi bên trong ống đó là 1.5". Cái này quan trọng lắm vì thiết kế ban đầu của mình để 1.5" cho cả hai đoạn. Oops.

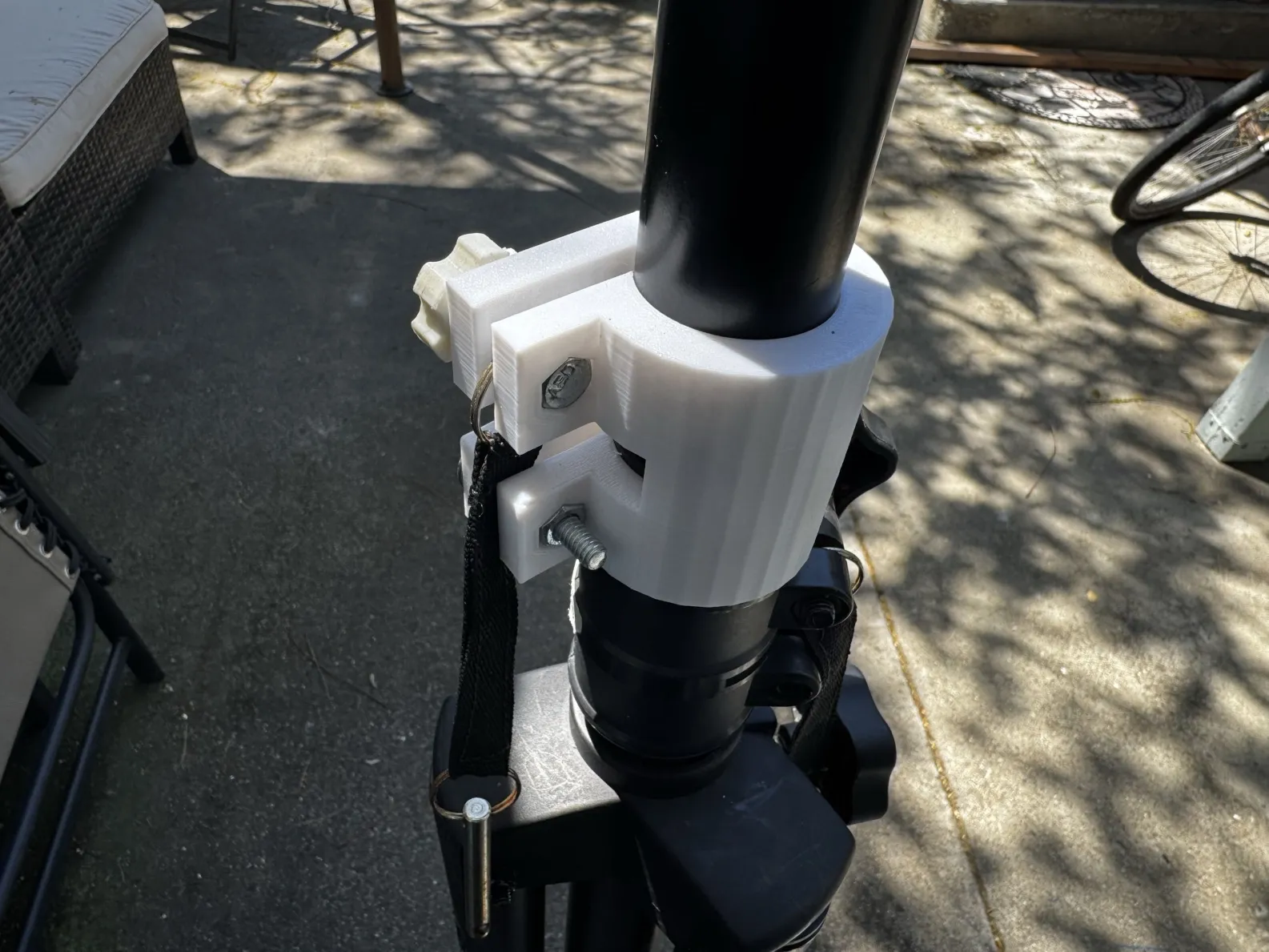

Cập nhật version 3: Version 2 bị gãy sau khi siết ở mức… cũng không phải quá mạnh. :-\ nên mình đổi chiến thuật chút để có thể in món này theo hướng (orientation) khác. Mình cũng dời một đầu của clamp ra sát mép ngoài để có một mặt phẳng đẹp cho thumbscrew hoặc núm vặn (knob) hay gì đó. Thật ra không có lý do gì phải dồn hết lực/việc ở giữa cả.

Mình có thêm vài chỗ tường mỏng đúng 1 sợi filament (single-filament-wide walls) để đỡ các vùng overhang quá gắt. In xong thì bẻ/cạy mấy chỗ đó ra.

Rồi, làm lại từ đầu. Cái này nhanh hơn đặt mua đồ thay thế đúng không? Và chắc chắn rẻ hơn học một cái bằng cơ khí.

Version 4: bỏ supports. Không hiệu quả.

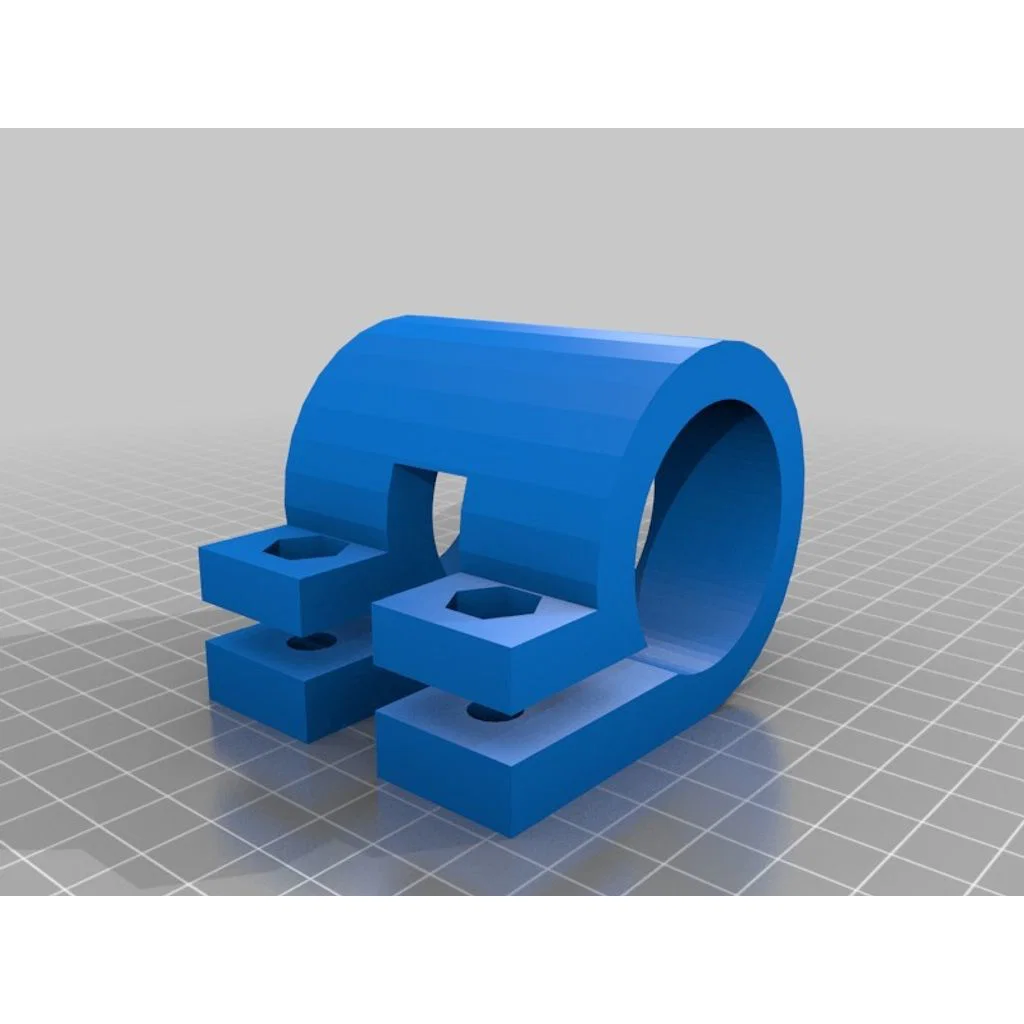

Món này làm bằng Tinkercad. Bạn có thể sửa online tại đây https://tinkercad.com/things/7xWR1K1K2yi

Hướng dẫn

Bạn sẽ cần vài con ốc lục giác (hex bolt) 1/4" và wing nut hoặc thumb screw để siết các phần kẹp vào ống.
