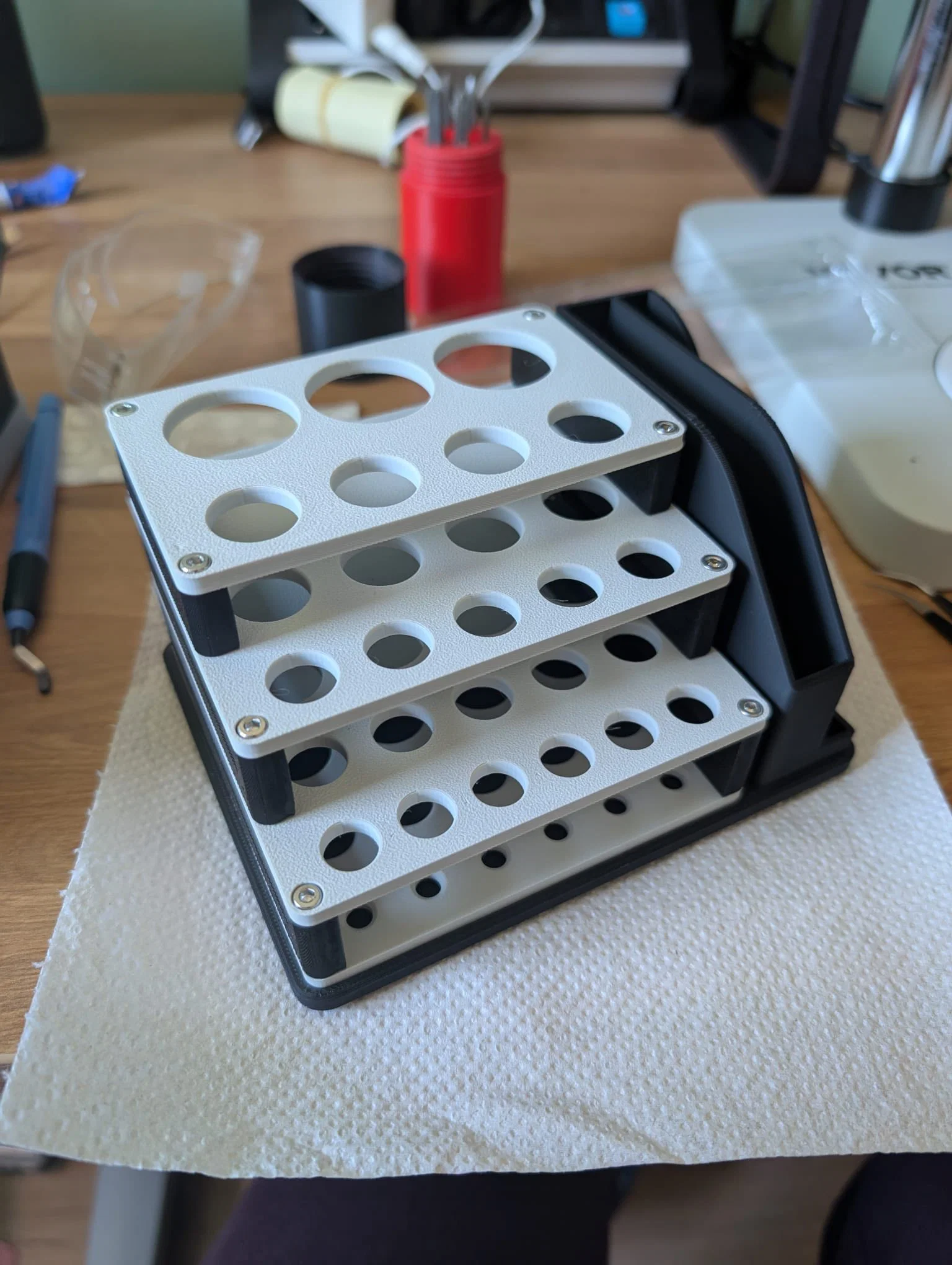

Veterinary Lab Organiser – Kệ/khay sắp xếp ống nghiệm cho phòng khám thú y

Bộ organiser này được thiết kế để giữ nhiều cỡ ống trong phòng khám thú y, đồng thời có chỗ để một ít giấy tờ. Thiết kế này mình in cho một phòng khám thú y ở Hà Lan, nên không chắc có phù hợp với kích thước tiêu chuẩn ở các nước khác hay không. (Mình cũng không phải bác sĩ thú y)

Kích thước ống

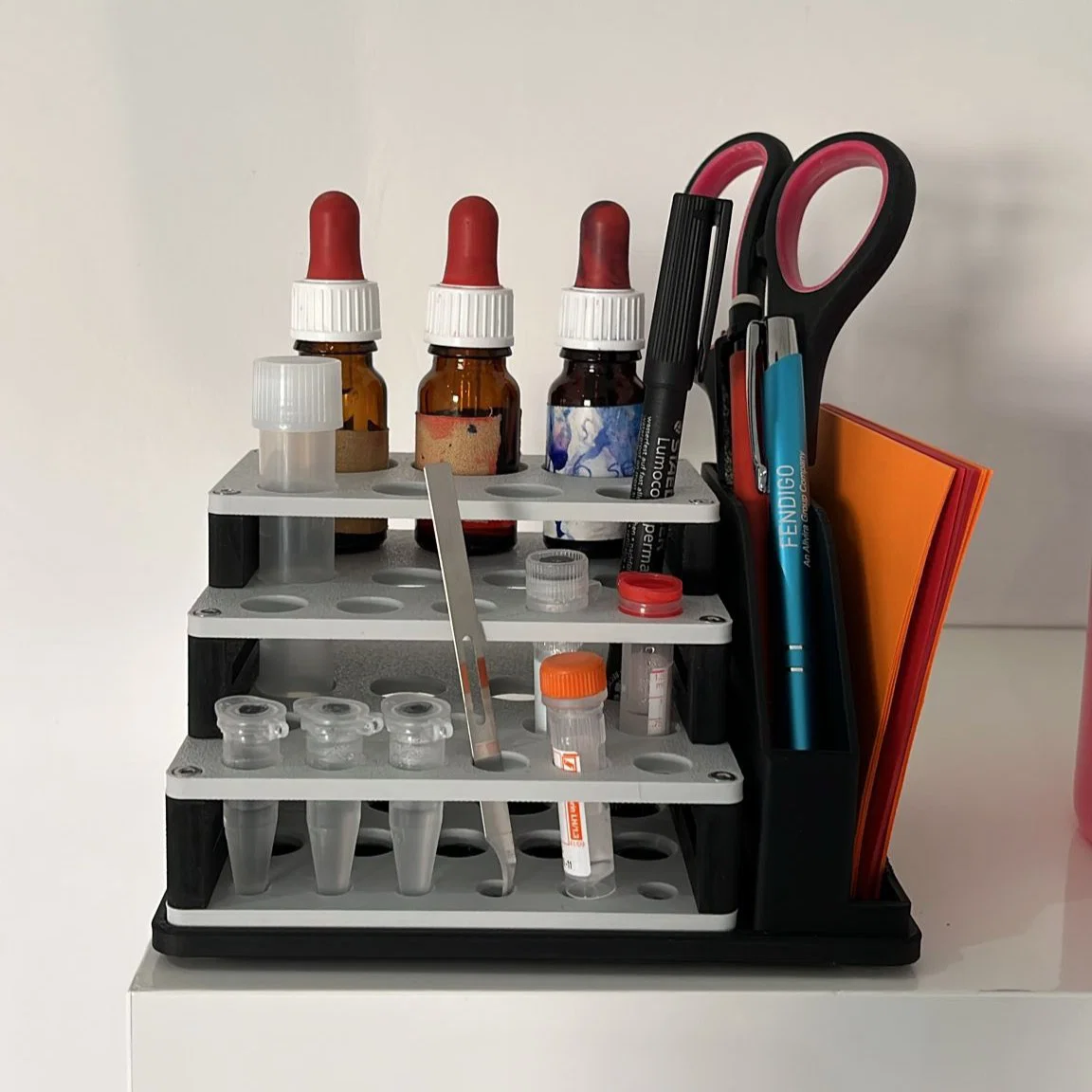

Organiser có thể chứa chai/ống với nhiều kích cỡ khác nhau. Xem hình chính để thấy ứng dụng thực tế.

Từ trái sang phải trong hình bên dưới:

• 3 x đường kính 28mm (thuốc nhuộm cytology)

• 4 x đường kính 17mm (đựng mẫu nước tiểu/ống nghiệm)

• 5 x đường kính 13mm (đựng các ống nghiệm nhỏ hơn)

• 6 x đường kính 11mm (đựng ống nghiệm đáy lõm; tấm đáy có vát chamfer để dễ canh giữa)

Đường kính nêu trên là kích thước chính xác của lỗ, nên chừa thêm một chút dung sai

Yêu cầu

• In tất cả các món theo hướng dẫn bên dưới.

  • 1 x L1.stl

  • 1 x L2.stl

  • 1 x L3.stl

  • 1 x BottomPlate.stl

  • 1 x Base.stl

  • 2 x B1.stl

  • 2 x B2.stl

  • 2 x B3.stl

• Ốc/vít

  • 10 x M3 x 6 mm

  • 2 x M3 x 10 mm

  • 2 x M3 x 25 mm

  • 2 x M3 x 40 mm

• Dụng cụ

  • Khuyến nghị mạnh: M3 Thread tap

  • Khuyến nghị mạnh: mũi khoan 3.2mm + máy khoan

• Chân đế

  • Mặt dưới có các khoét 11mm để dán chân cao su trong suốt loại dán sẵn. (xem hình bên dưới)

Hướng dẫn in

In các phần sau:

1 x L1.stl

In theo đúng hướng như bên dưới.

1 x L2.stl

In theo đúng hướng như bên dưới.

1 x L3.stl

In theo đúng hướng như bên dưới. Lưu ý là có thể bạn sẽ thấy hợp lý hơn nếu lật ngược phần này để in, nhưng trường hợp của mình dùng build plate có vân (textured) nên in vậy sẽ cho bề mặt lấp lánh ở phía trên, đồng bộ với các phần khác, nhìn tổng thể sẽ đều hơn.

1 x BottomPlate.stl

In theo đúng hướng như bên dưới.

1 x Base.stl

In như bên dưới.

2 x B1.stl, 2x B2.stl, 2x B3.stl

In khay (bed) bên dưới 2 lần để được 2 bộ, mỗi loại 2 cái.

Hướng dẫn lắp ráp

Lắp theo thứ tự từ trên xuống dưới. Vị trí bu lông/vít tham khảo hình ở cuối.

1. Gỡ các “fake ceilings” trên tất cả các tấm nằm ngang.
   Mình dùng một mẹo in 3D để có thể in lỗ ở trạng thái “giữa không trung”. Mẹo này sẽ lấp một phần các lỗ trên các tấm (L1, L2, L3, BottomPlate và Base). Dùng mũi khoan 3.2mm khoan nhẹ nhàng để phá lớp “fake ceiling” này. Ví dụ:



2. Khoan các lỗ sau trên B1 và B3 (dùng mũi 3.2mm). Lưu ý các miếng này khi in ra sẽ có sẵn 1 lỗ nhỏ và 1 lỗ lớn. Hãy khoan rộng lỗ lớn.
   Bước này không bắt buộc, nhưng rất nên làm để bù dung sai máy in



3. Taro các lỗ sau trên B1, B2, B3 (dùng taro M3). B1 và B3 có một lỗ lớn và một lỗ nhỏ, hãy taro lỗ nhỏ.
   Mình khuyên taro xuyên suốt luôn.
   Bước này không bắt buộc, nhưng rất nên làm để bù dung sai máy in



4. Lắp các tầng kệ từ trên xuống dưới theo sơ đồ bên dưới.

   1. Gắn L3 vào B3 (dùng vít M3x6)

   2. Gắn cả cụm này vào L2 (dùng vít M3x6)

   3. Gắn cả cụm này vào B2 (dùng vít M3x25 và vít M3x6)

   4. Gắn cả cụm này vào L1 (dùng vít M3x6)

   5. Gắn cả cụm này vào B1 (dùng vít M3x6)

   6. Gắn cả cụm này vào BottomPlate VÀ Base (cùng lúc) (dùng vít M3x40 và vít M3x10)

Cuối cùng dán chân đế vào.
