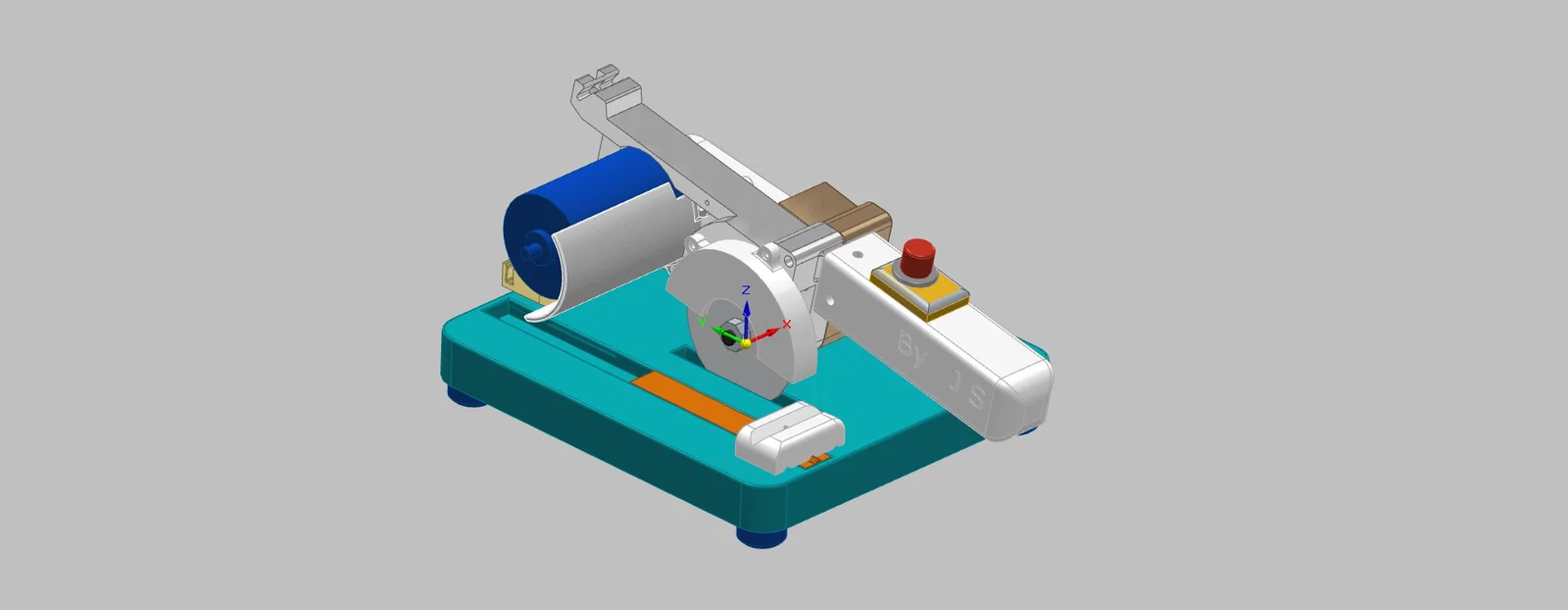

Serra circular V2 – Mini cưa đĩa

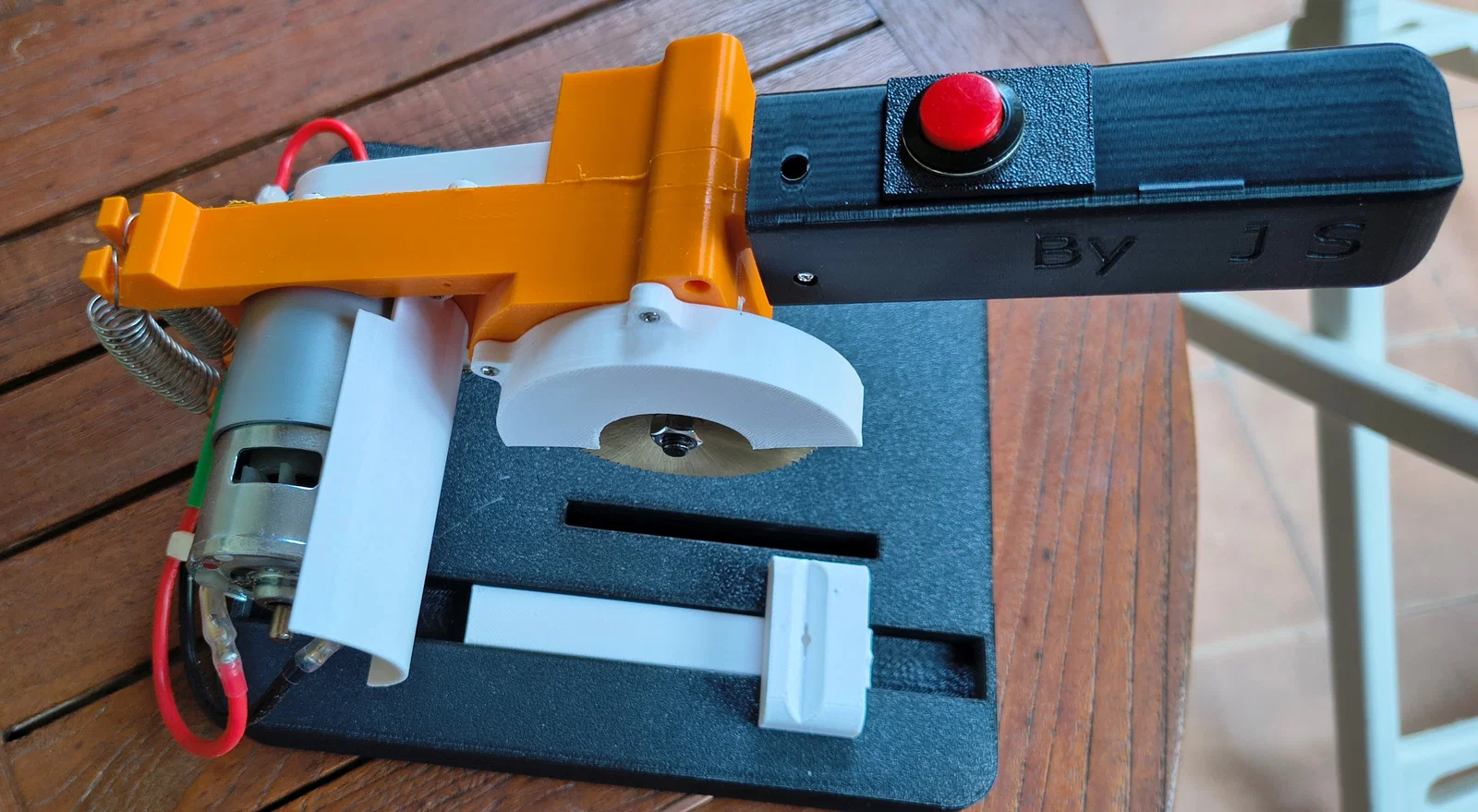

Phiên bản mới V2 này là một biến thể từ V1 _. Mình đã bỏ chuyển động tịnh tiến (longitudinal) của Thân (Cos), vì dù cho phép cắt phôi lớn hơn nhưng lại không ổn định; thêm nữa, do cả cụm khá nhẹ nên dễ bị rung/lệch ngoài ý muốn và khá nguy hiểm. Mình cũng bỏ ê-tô kẹp dùng vít, thay bằng một thanh dẫn (guide) thao tác tay. Ê-tô trước đó kẹp không đủ chắc. Mình đổi chiều lưỡi cưa để thuận cho người thuận tay phải: giờ bạn có thể giữ phôi bằng tay trái và tay phải thì đưa cưa. Tất cả các chi tiết bên ngoài có thể tận dụng từ phiên bản trước. Chỉ có dây điện là mới, tiết diện lớn hơn. Thanh dẫn cắt cho phép cắt góc 45º.

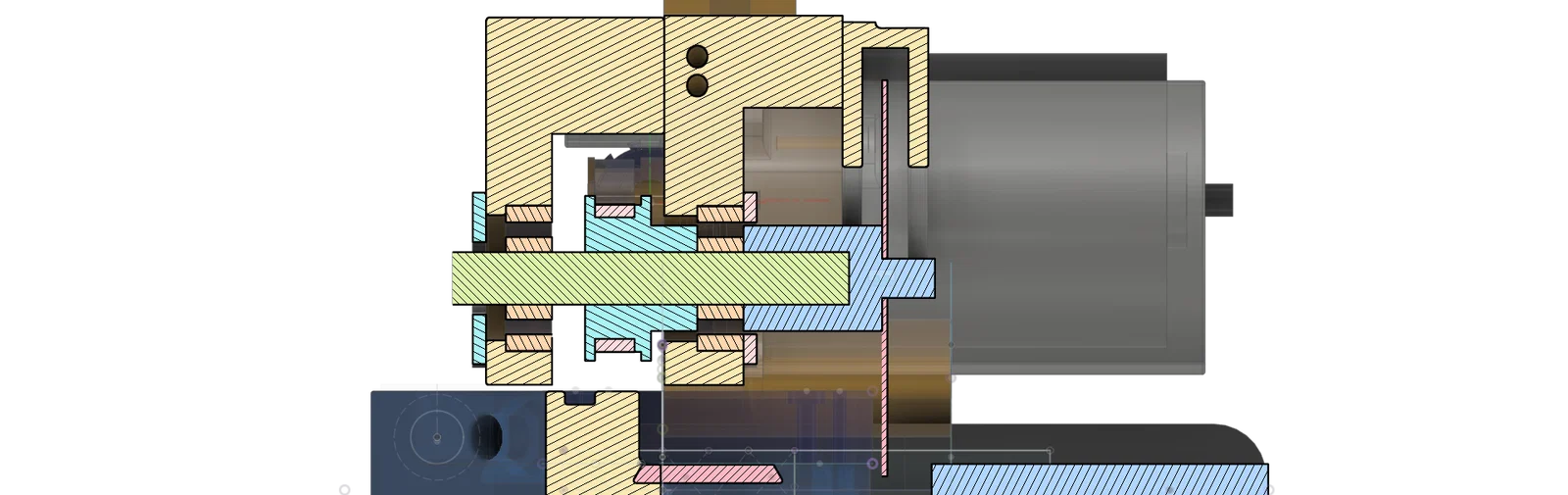

 1   (vista 1) Lắp các vòng bi vào 1-Caixa và 2-Cos. Cần cắt trục đường kính 8x100 còn khoảng 55 đến 60 mm. Đánh dấu trên trục ở vị trí 23 mm (đây là khoảng cách từ khớp nối đến pulley). Gắn pulley vào trục và lắp vào phía vòng bi của lưỡi cưa, siết lại nhưng chưa cần quá chặt. Lắp khớp nối và kiểm tra không có độ rơ với vòng bi. Tháo khớp nối ra và siết chặt ốc của pulley (bôi Loctite 243). Lắp dây đai (belt) lên pulley. Luồn 1-Caixa vào trục và siết bằng 4x vít M2.2x16. Lắp 3/4-Tapes coixinets bằng vít M2.2x10.

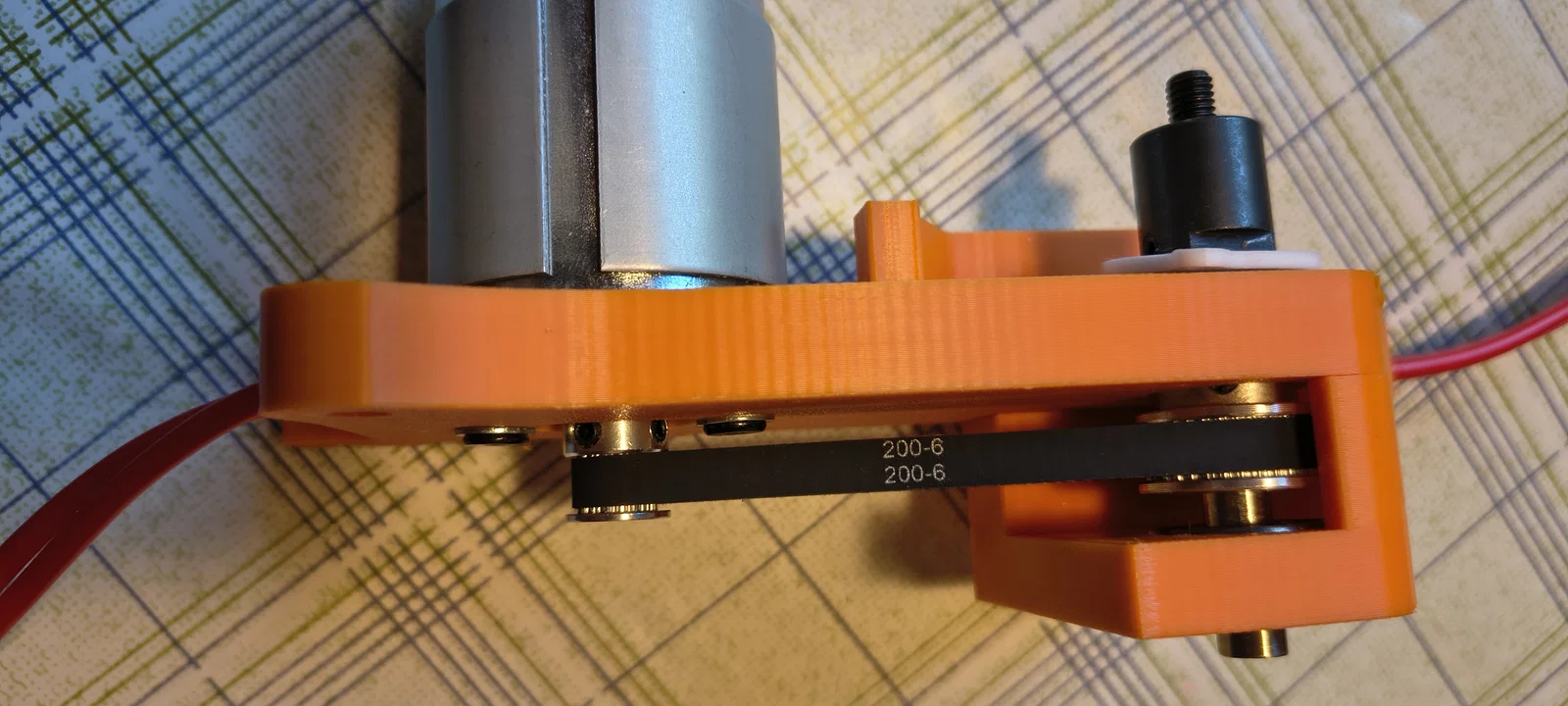

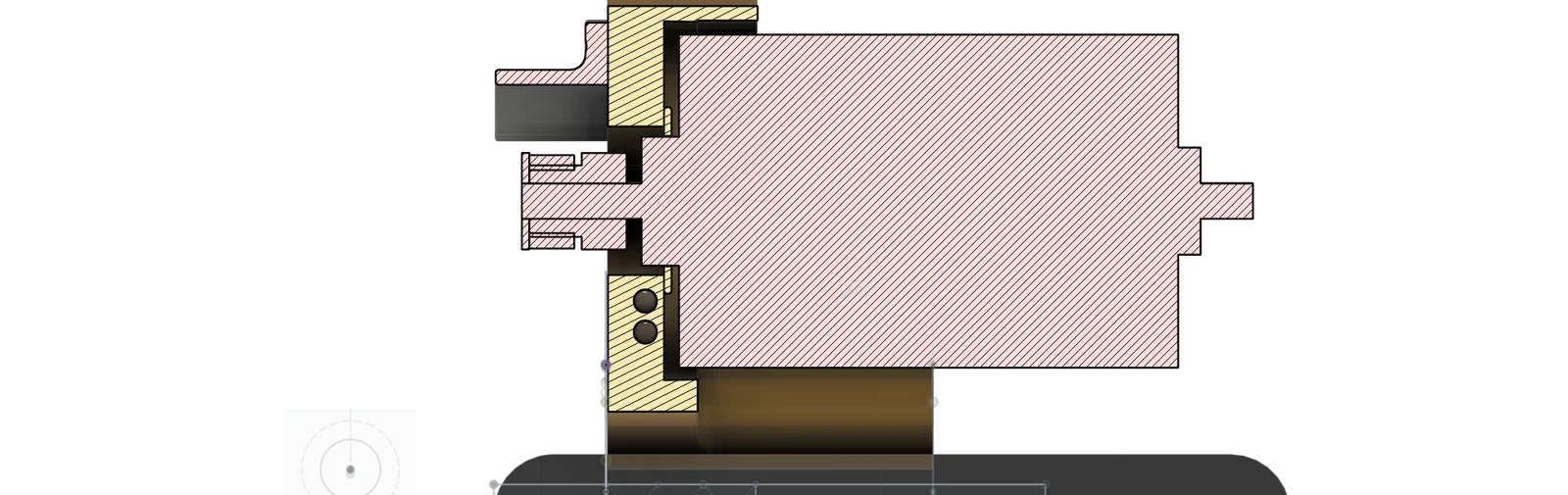

2       Gắn 5-Volandera motor (long đền motor) lên motor (vista 2). Lắp pulley sao cho phẳng (đúng chuẩn) với đầu trục motor và cố định lại. Kiểm tra dây đai phải thẳng hàng với cả hai pulley và cố định ốc bằng Loctite 243. Gắn motor vào 2-Cos bằng vít M4 và long đền. Căng dây đai rồi siết chặt ốc.

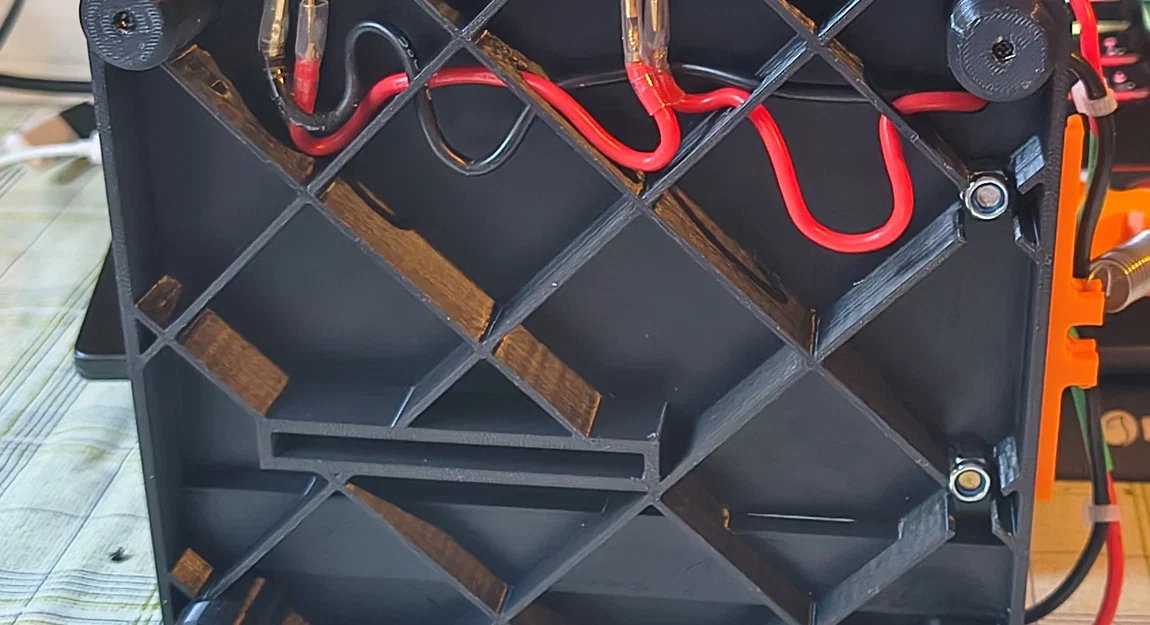

3       Luồn 2 dây màu đỏ (+) qua các lỗ trên 2-Cos và đi ra ở lỗ của tay cầm.

4       Trên 14-Taula bắt 7-Frontissa bằng M6x25.

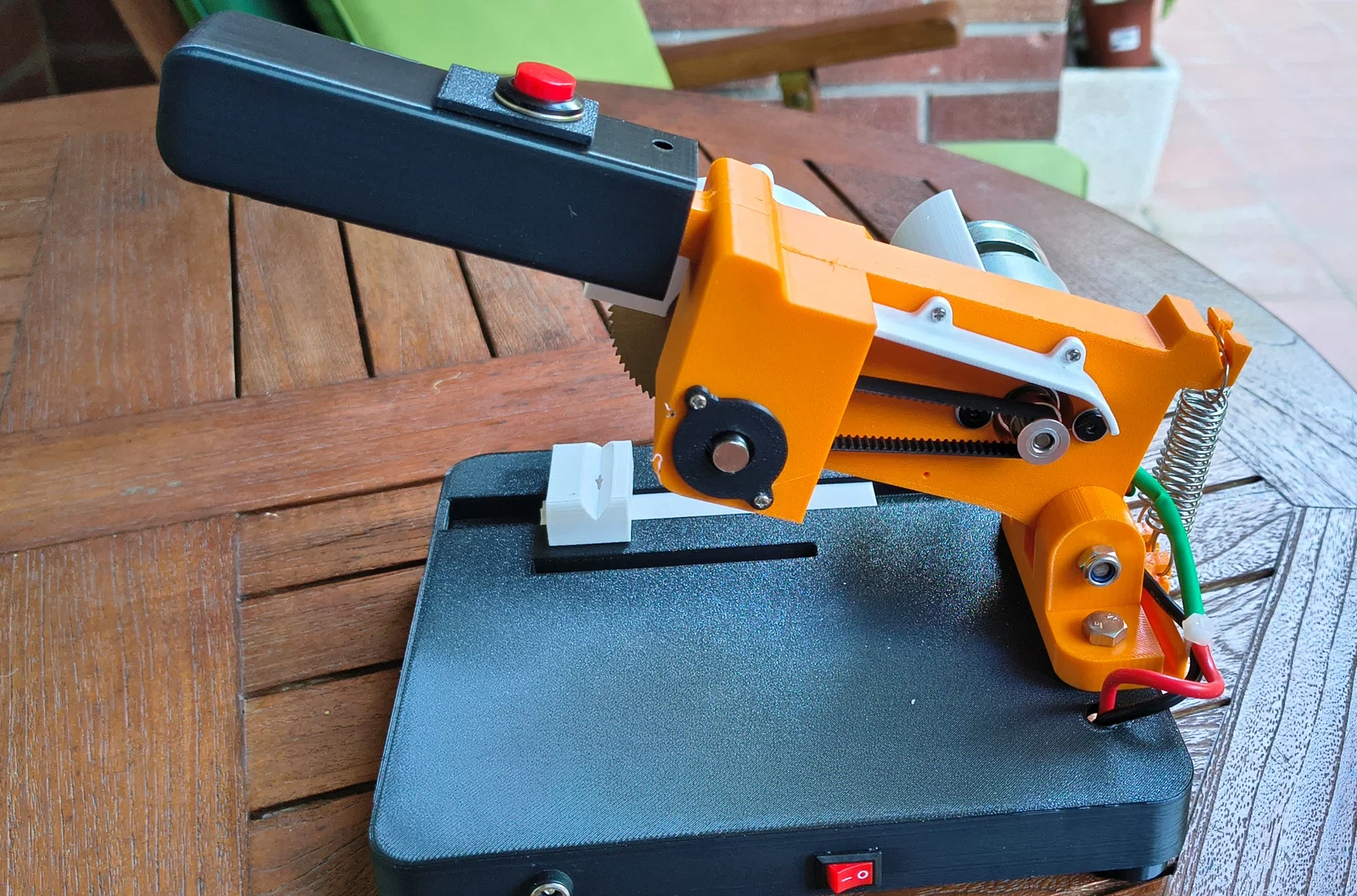

5       Lắp 2-Cos vào 7-Frontissa bằng ty ren (espàrrec) M6x55 và các ê-cu tự hãm. Trên 14-Taula gắn 4 16-Peus bằng M2.2x16.

6       Lắp 6-Mànec (tay cầm). Luồn hai dây đỏ qua bên trong. Bấm 2 đầu cos faston 2.8. Trên nút nhấn (Polsador) lắp 18-Tapa polsador. Cắm các faston vào nút nhấn rồi đặt nút nhấn vào 6-Mànec. Cố định 6-Mànec bằng 2x M2.2x10.

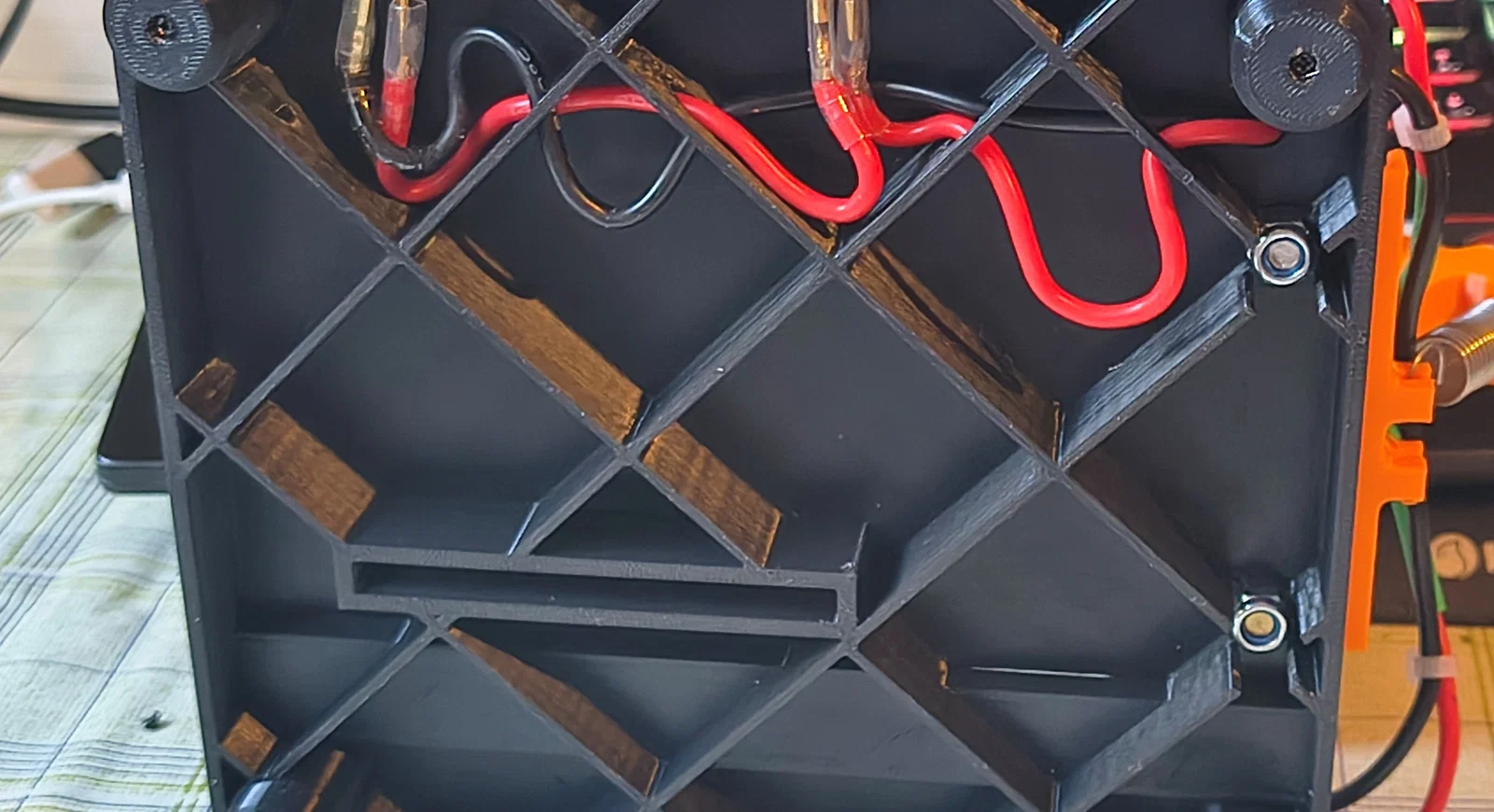

7       Lắp connector lên 14-Taula. Một dây đỏ đã luồn trước đó dẫn tới connector này. Một dây màu đen khác đi từ connector tới motor (âm/negative). Bấm đầu faston 2.8 và cắm vào connector.

8       Đấu nối vào motor. Dây đỏ đưa lên tay cầm và dây đen từ connector, bấm đầu faston 4.8. Nối vào motor: Dương (Positive) là đỏ, Âm (Negative) là đen. Quan trọng: lưỡi cưa phải quay theo chiều kim đồng hồ. Luồn dây theo rãnh trên Frontissa.

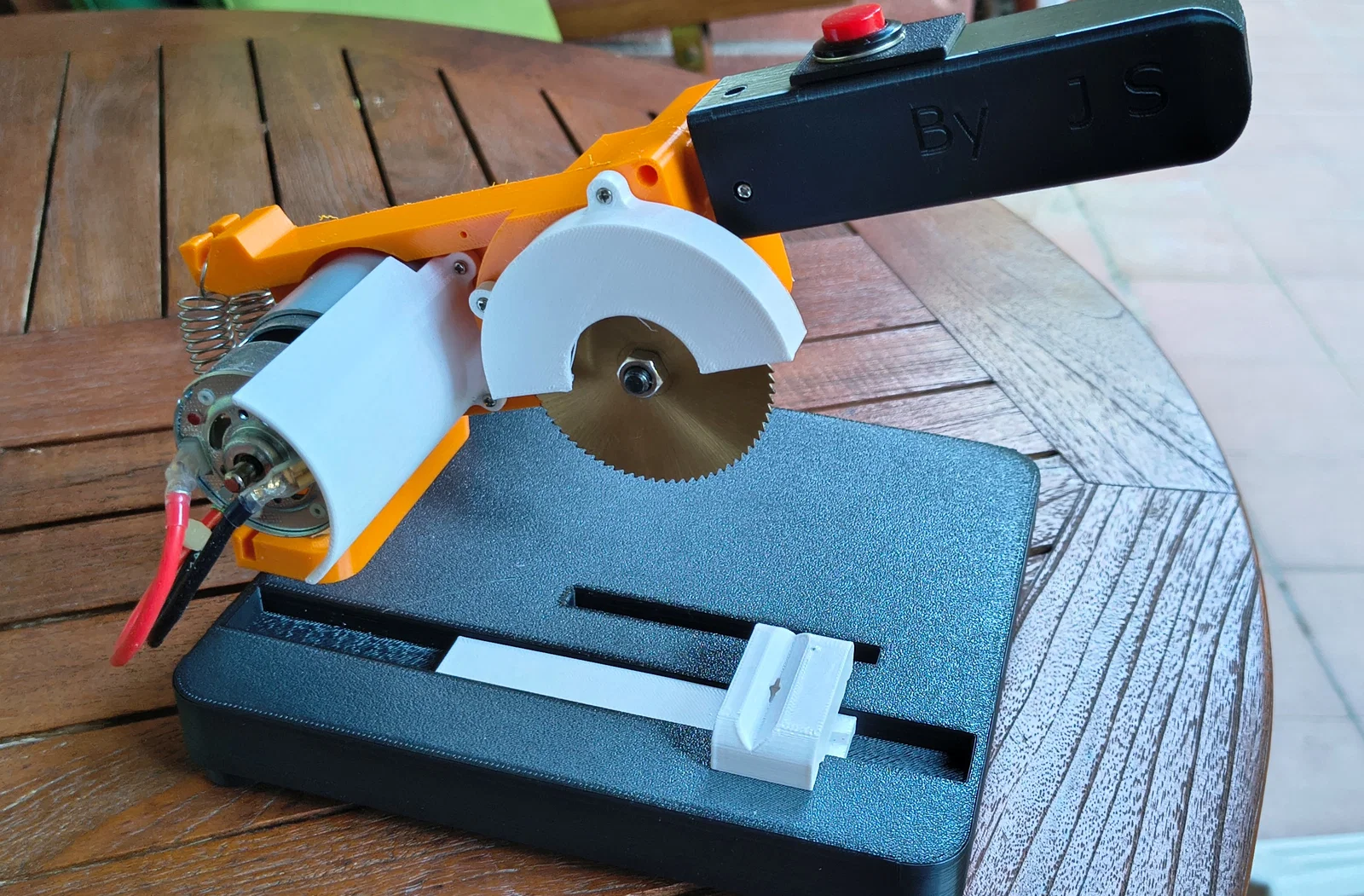

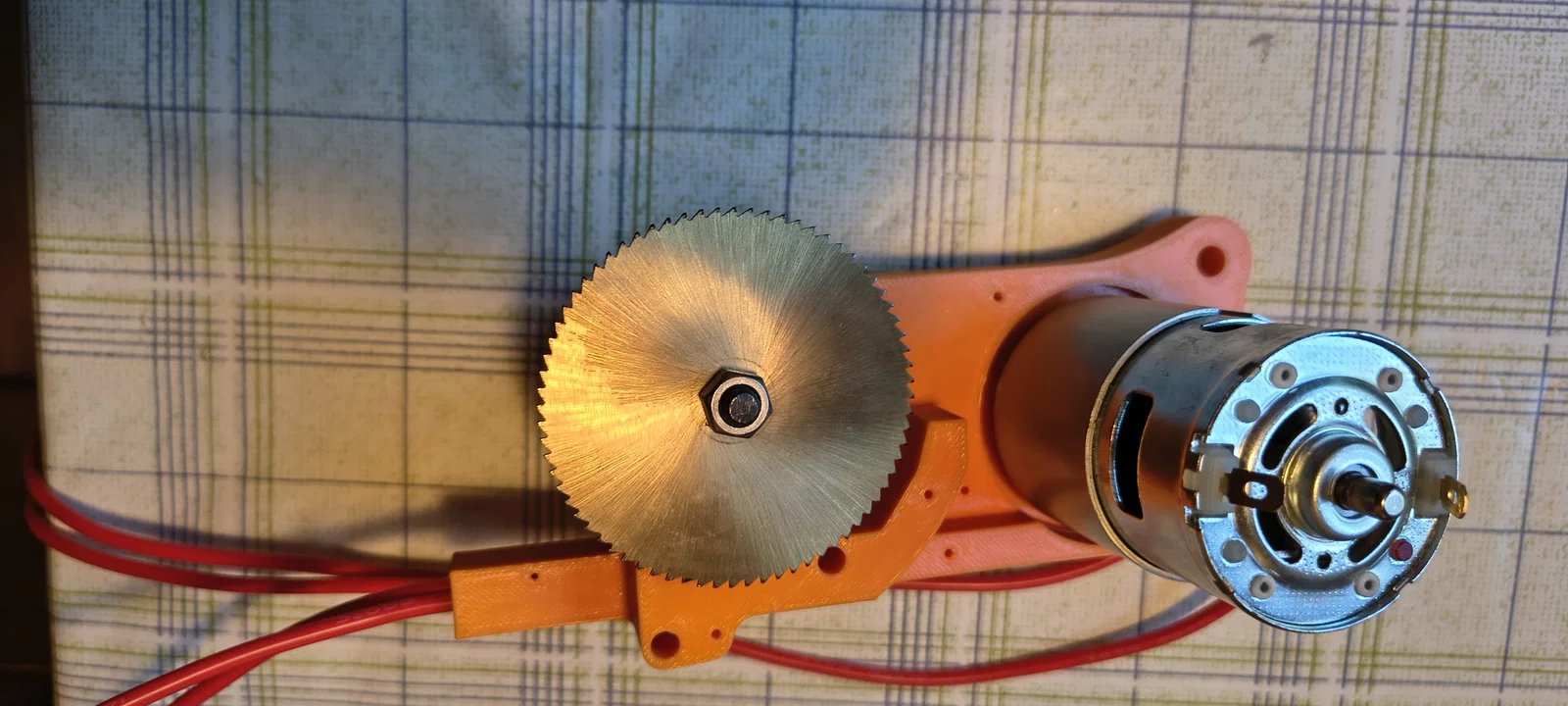

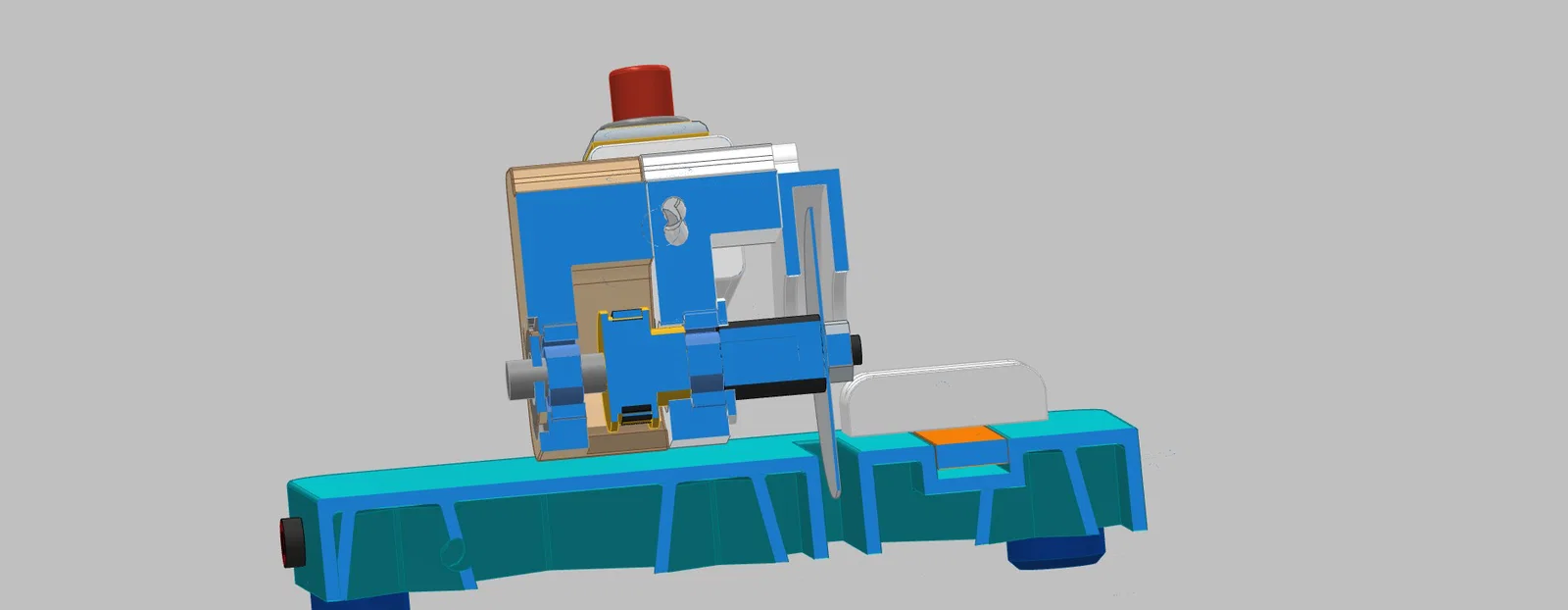

9       Lắp lưỡi cưa vào khớp nối. Siết cho thật chặt. Kiểm tra vị trí răng cưa (foto 2).

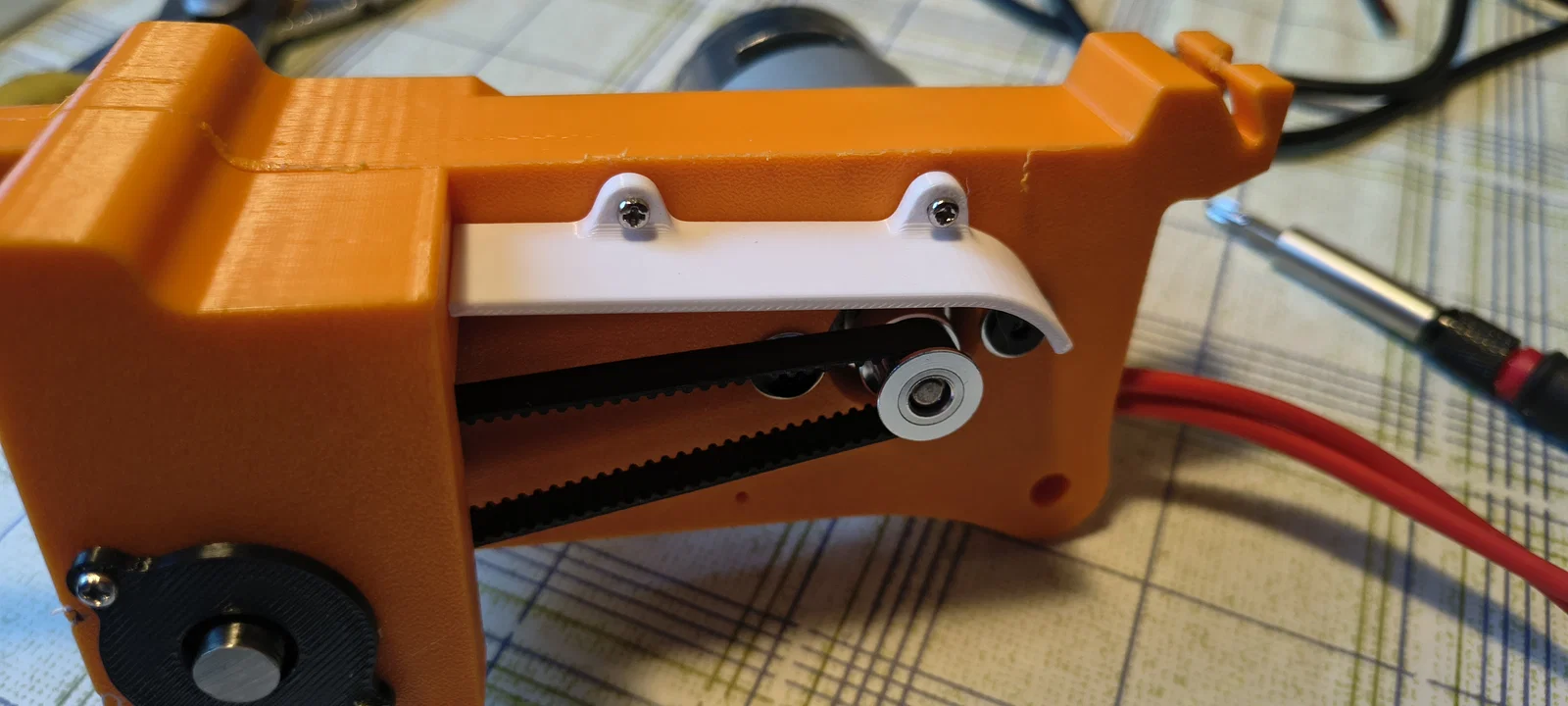

10    Lắp 21-22-23 Proteccions del motor, serra i corretja bằng M2.2x10.

11    Lắp 2 lò xo 12x1x40 để giữ cánh tay luôn ở vị trí nâng lên.

12    Lắp 9.3 Regle angle guia vào 9.1 Guia regle.

Material utilitzat

·        1x Motor DC 775 24V 15000 rpm https://es.aliexpress.com/item/1005008221484428.html

·        1x Lưỡi cưa circular 60x0.8x6x72T https://es.aliexpress.com/item/1005005050637446.html

·        2x Vòng bi 608ZZ 8x22x7 https://es.aliexpress com/item/1005007668446060.html

·        1x Pulley 32T (32T W6 B8) https://es.aliexpress.com/item/1005007829058925.html

·        1x Pulley 16T (16TB5W6): https://es.aliexpress.com/item/1005007829058925.html

·        1x Dây đai 2GT-200 https://es.aliexpress.com/item/1005006768738741.html

·        1x Khớp nối (coupling) M6-8 https://es.aliexpress.com/item/1005002539057022.html

·        1x Trục 8x100 Inox (Acer inox) https://es.aliexpress.com/item/1005006844231035.html

·        1x Nguồn 24V (6A hoặc 8A) 5.5x2.1-2.5 https://es.aliexpress.com/item/4000521124523.html

·        1x Nút nhấn công tắc (pulsador interruptor) https://es.aliexpress.com/item/1005007174167359.html

·        1+1 m Dây silicone 14AWG-2 mm2 đỏ/đen https://es.aliexpress.com/item/1005008146134465.html

·        1x Connector 5.5x2.5 https://es.aliexpress.com/item/1005006344541117.html

·        Vít tôn M2.2 dài 10 và 16 mm https://es.aliexpress.com/item/4000109664128.html

·        2x Lò xo 12x1.0x40  https://es.aliexpress.com/item/1005001541221349.html

·        2x Bu lông lục giác M6x80 (2x) và ê-cu tự hãm; 1x ê-cu DIN 933

·        2x Vít motor M4x16 https://es.aliexpress.com/item/1005005070119421.html

·        2x Long đền phẳng motor M4

·        1x Ty ren M6x55

·        2x Bu lông lục giác cho Frontissa M6x25

·        4x Ê-cu tự hãm M6

·        Cos faston: 4x loại 2.8 và 2x loại 4.8

·        2x Lò xo 0.6x6x35 https://es.aliexpress.com/item/4000250320601.html

·        Loctite 243 để khóa ốc của các pulley và ê-cu kẹp (mordassa)

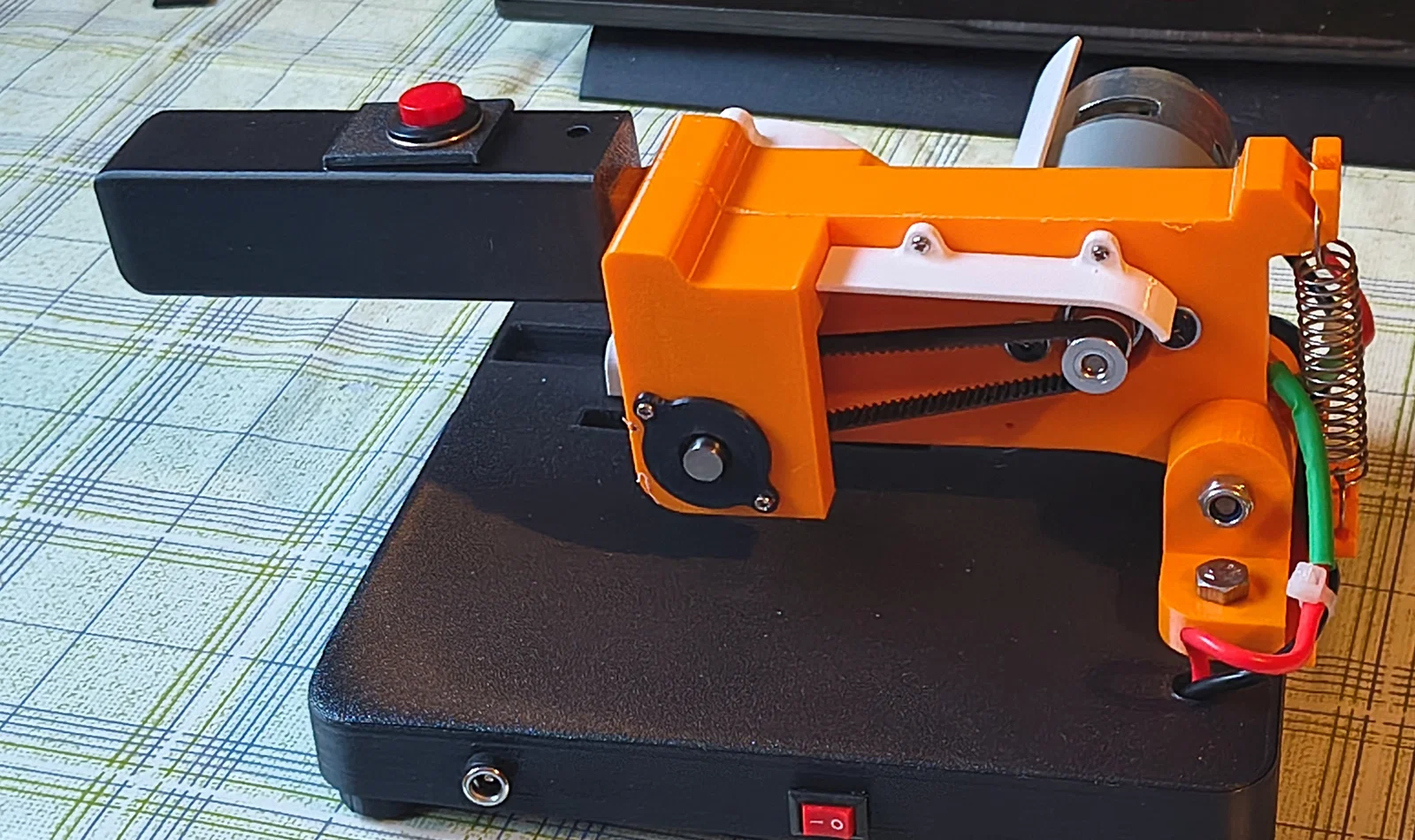

 Cái máy này có thể cắt thanh gỗ hoặc nhựa rộng 35–40 mm và dày 7–8 mm rất ổn. Có thể cắt góc 45 độ. Cũng có thể cắt các mảnh nhỏ bằng sắt hoặc đồng.

 Đây không phải máy chuyên nghiệp và cần cẩn thận khi dùng vì làm bằng nhựa. Nhớ đeo kính bảo hộ và găng tay da.

Tất cả chi tiết được in bằng PETG 50% ngoại trừ các tấm che (protections), tay cầm và cái bàn (Taula) in PLA 30%

Chúc bạn dùng vui 1/06/2026
