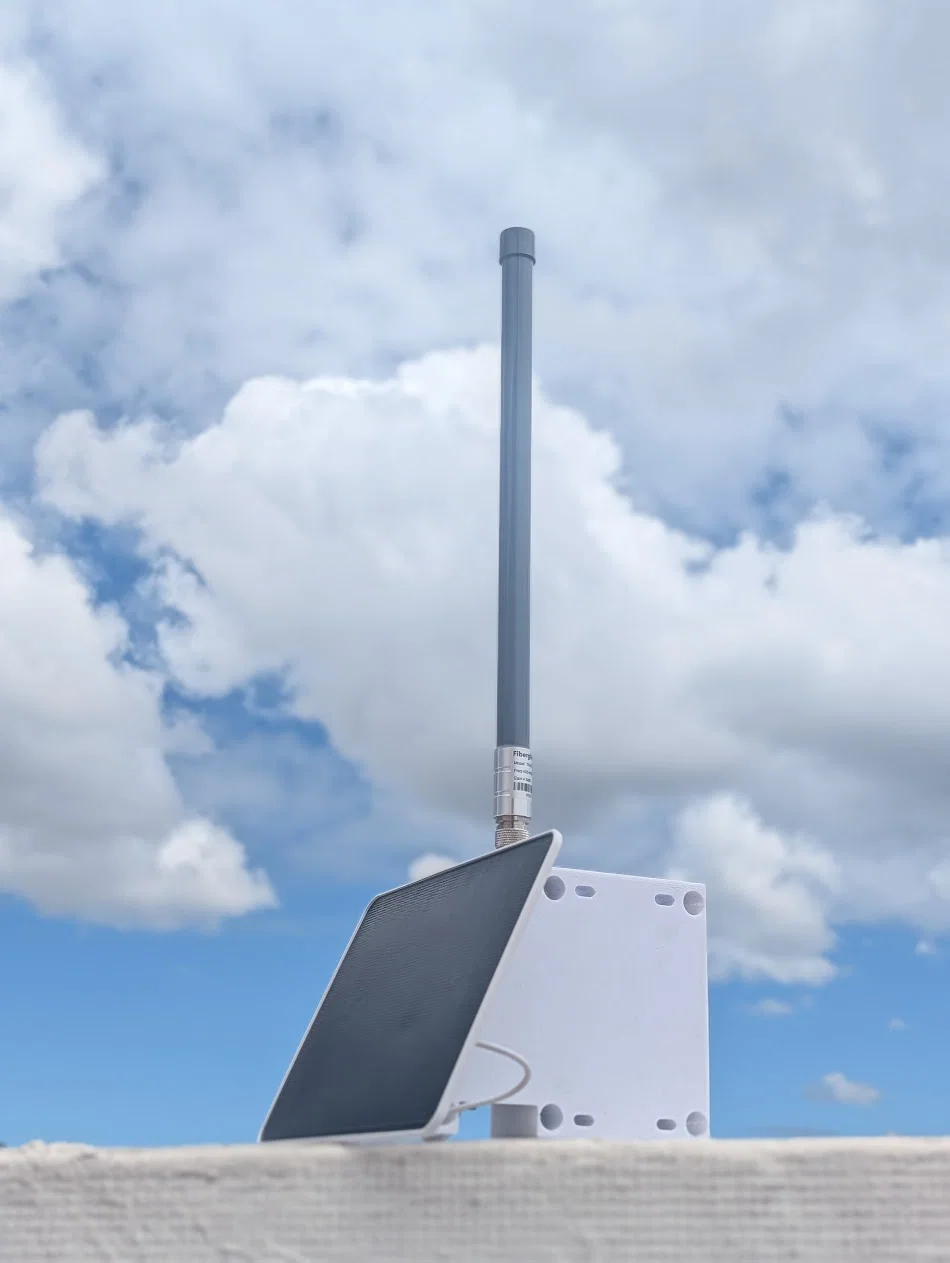

LoRa Meshcore / Meshtastic Solar Repeater / Node 175mm

Hướng dẫn cho LoRa Solar Station của bạn:

In:

Cần tối thiểu buildplate 180mm. Hộp này dài 175mm.

Dùng supports chỉ chạm buildplate. Supports chỉ cần ở khu vực ốc vít và đai ốc.

In với mật độ infill CAO bằng loại filament chịu mưa và nhiệt. Ví dụ: PETG, ASA, v.v.

Mặt lưng của box đặt xuống buildplate.

Mặt trước của nắp (cover) đặt xuống buildplate.

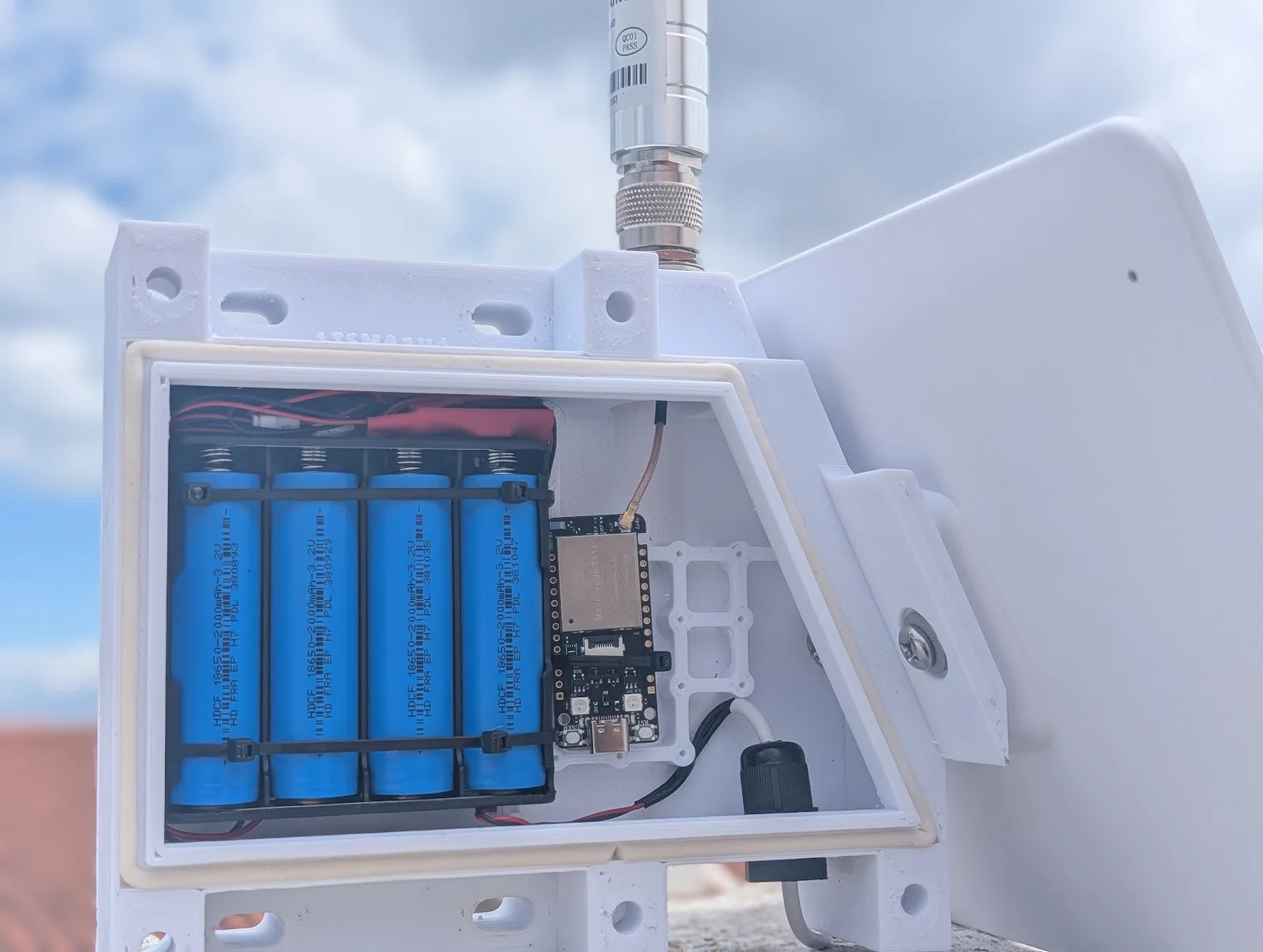

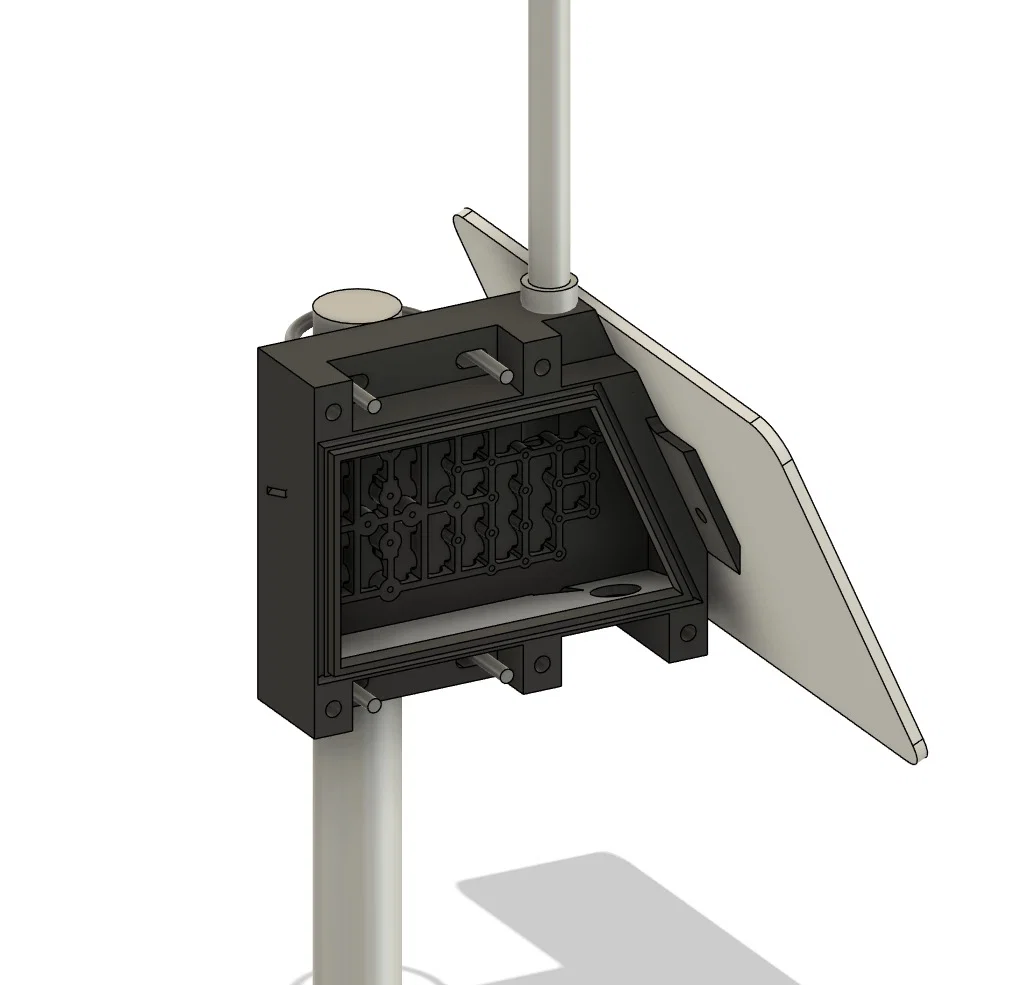

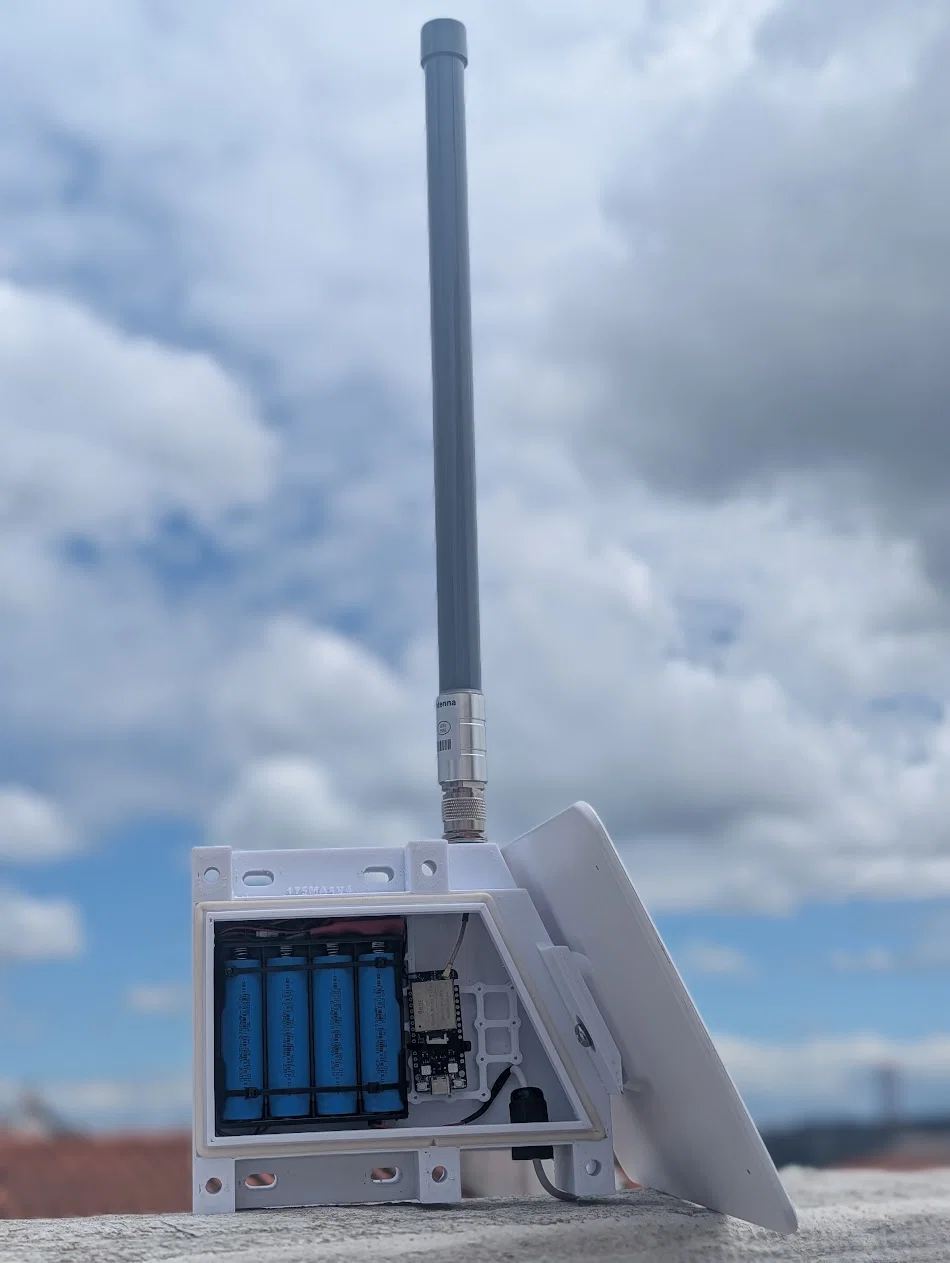

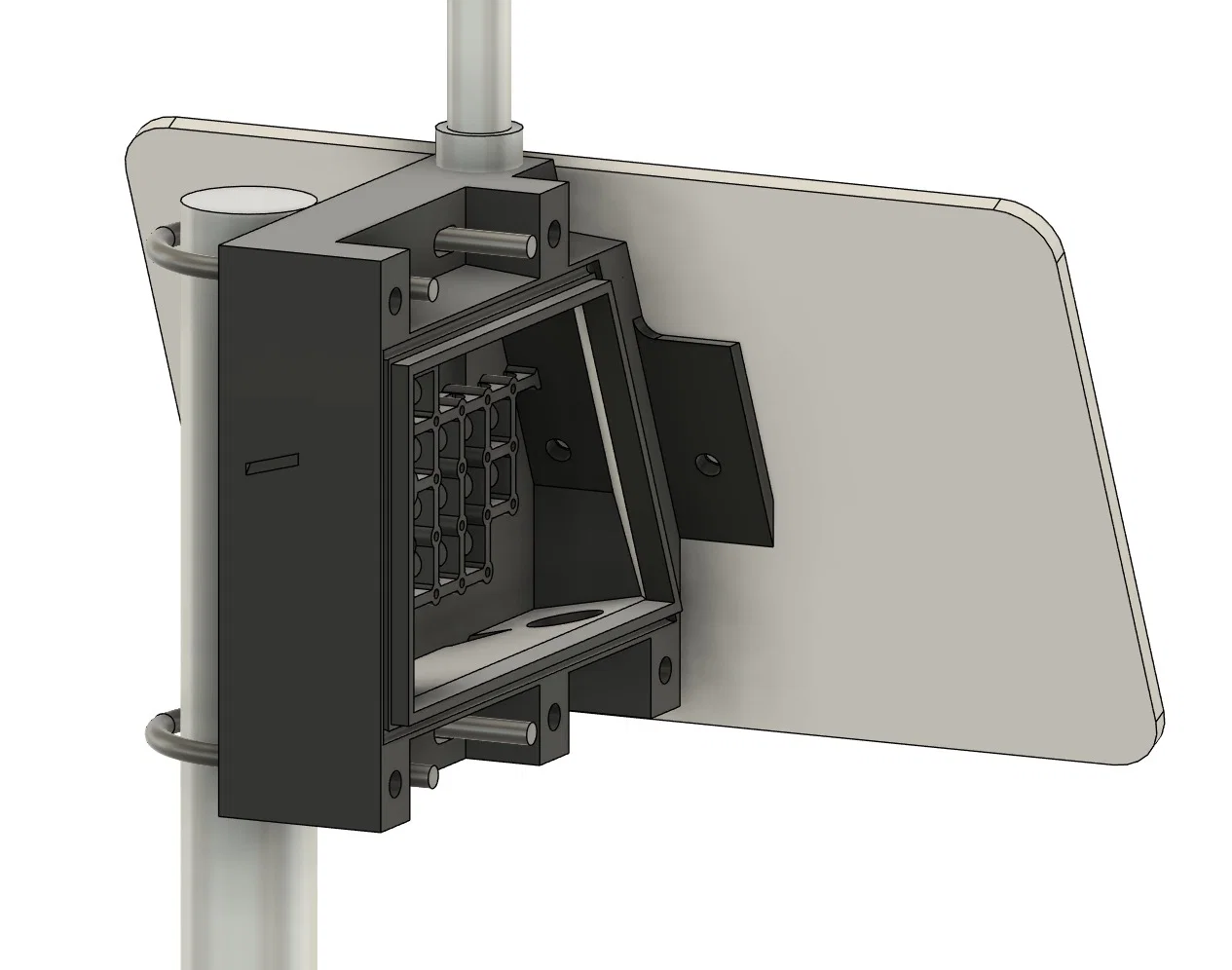

Có chỗ cho 4x, 3x, 2x, 1x pin 18650.

Case này được thiết kế với các linh kiện sau:

Gioăng silicone 4mm: https://www.amazon.es/-/pt/dp/B0CWND3XN7

5x - ốc M6 x 30mm (kèm đai ốc).

Đầu nối cáp PG7: https://www.amazon.es/-/pt/dp/B07JH2LPZF

Đầu nối N Female 10cm hoặc 5cm: https://pt.aliexpress.com/item/1005008877279360.html

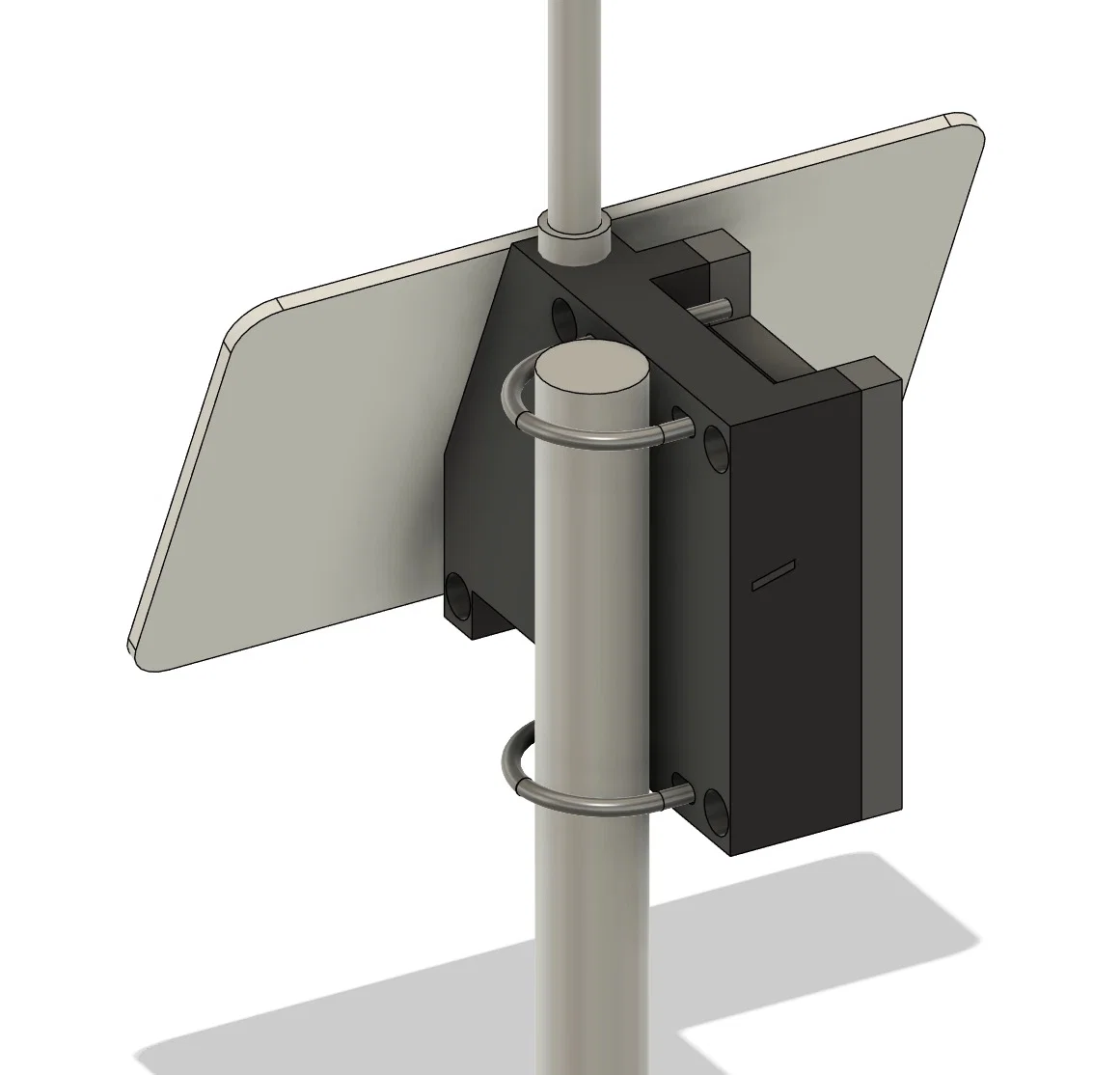

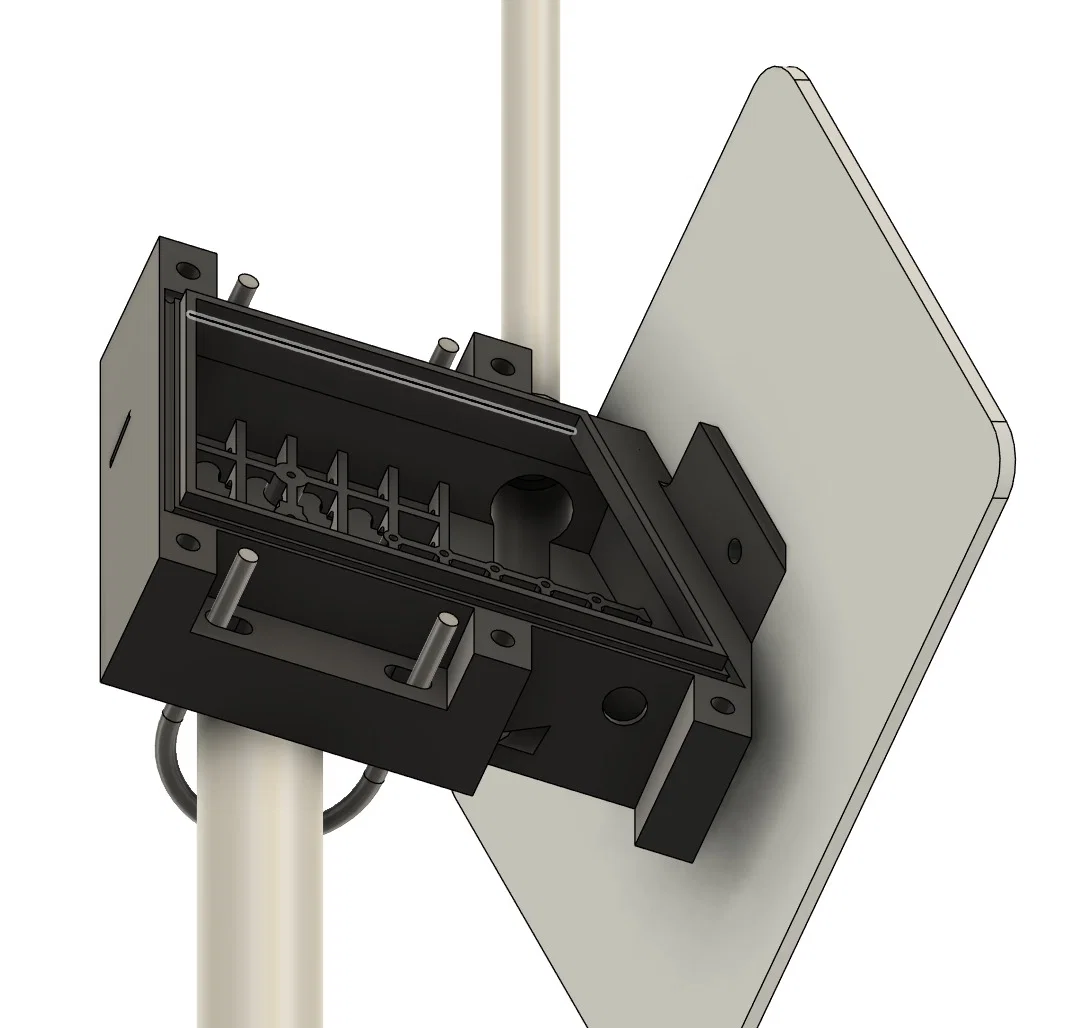

U bolts cỡ này: https://pt.aliexpress.com/item/1005005032237148.html hoặc https://pt.aliexpress.com/item/1005007643403270.html

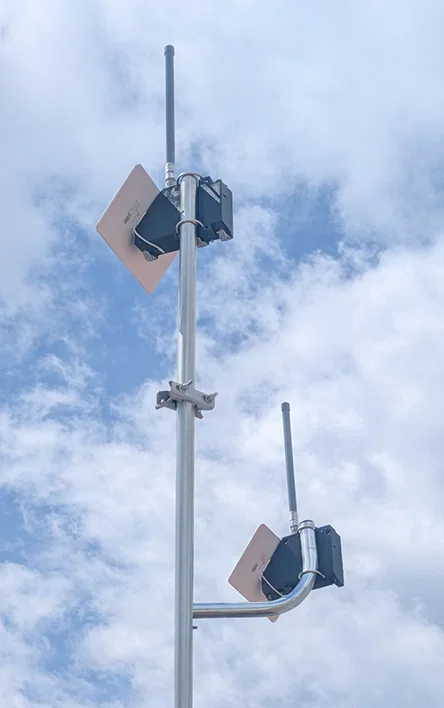

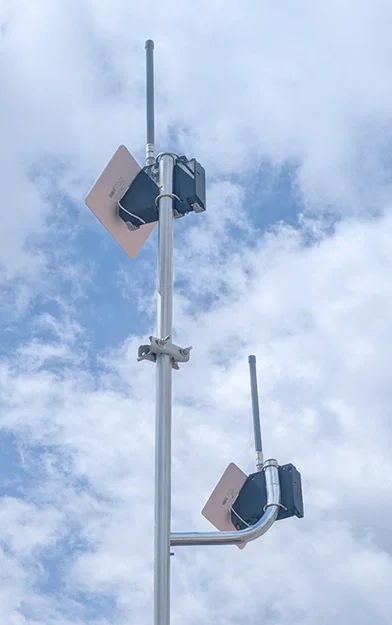

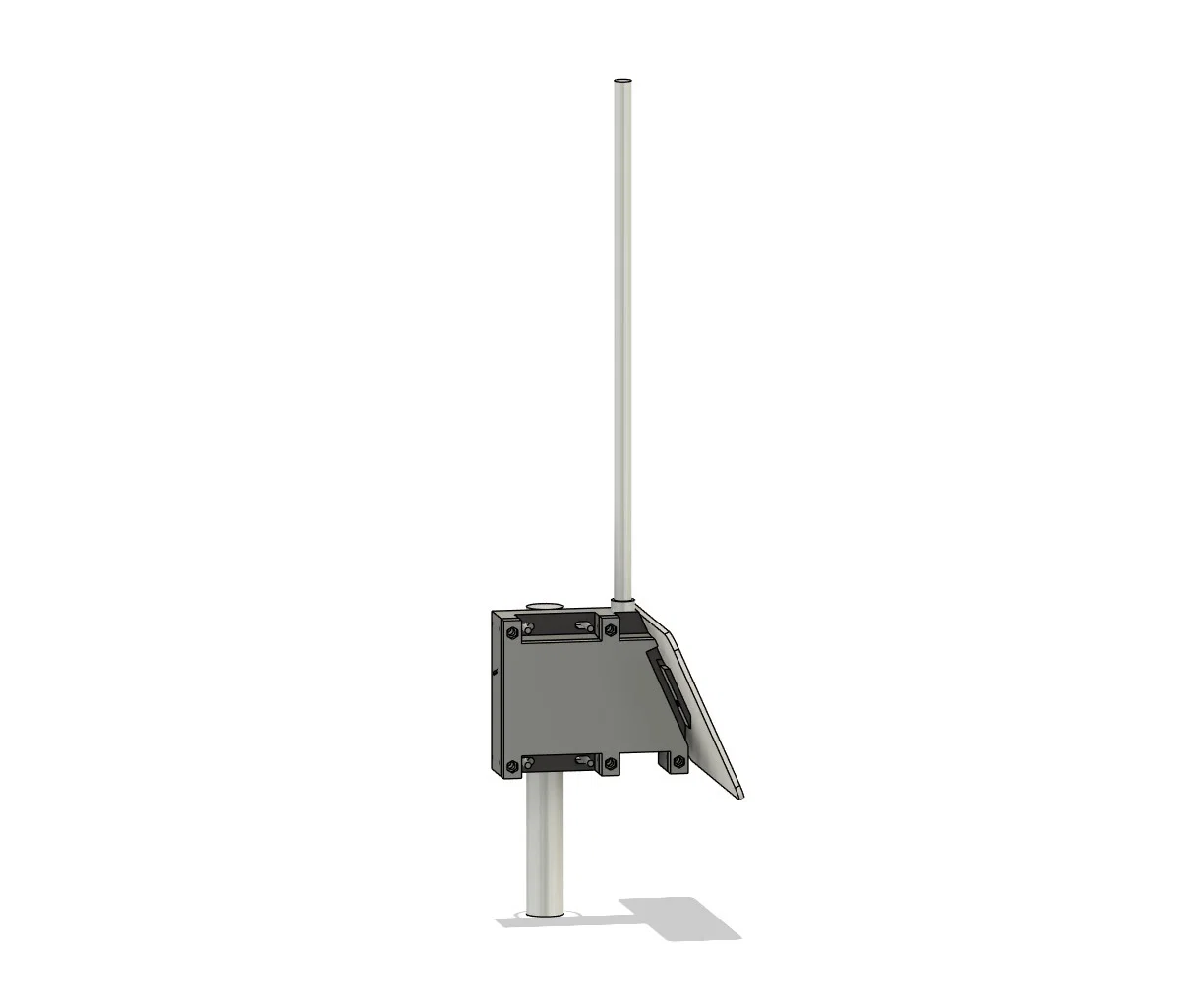

Cột/mast để gắn (nếu chưa có): https://pt.aliexpress.com/item/1005009921117319.html

Thiết kế theo tấm pin năng lượng mặt trời này: https://www.amazon.es/-/pt/dp/B0D6NMFZ5C

Antenna kiểu này: (433): https://pt.aliexpress.com/item/1005007301219597.html

(868 hoặc 915): https://pt.aliexpress.com/item/1005007301116616.html

Có thể sẽ tiện nếu có thêm gioăng cho đầu nối female/antenna và con ốc tấm pin ở phía trong: https://www.amazon.es/-/pt/dp/B09KGPLVJ7

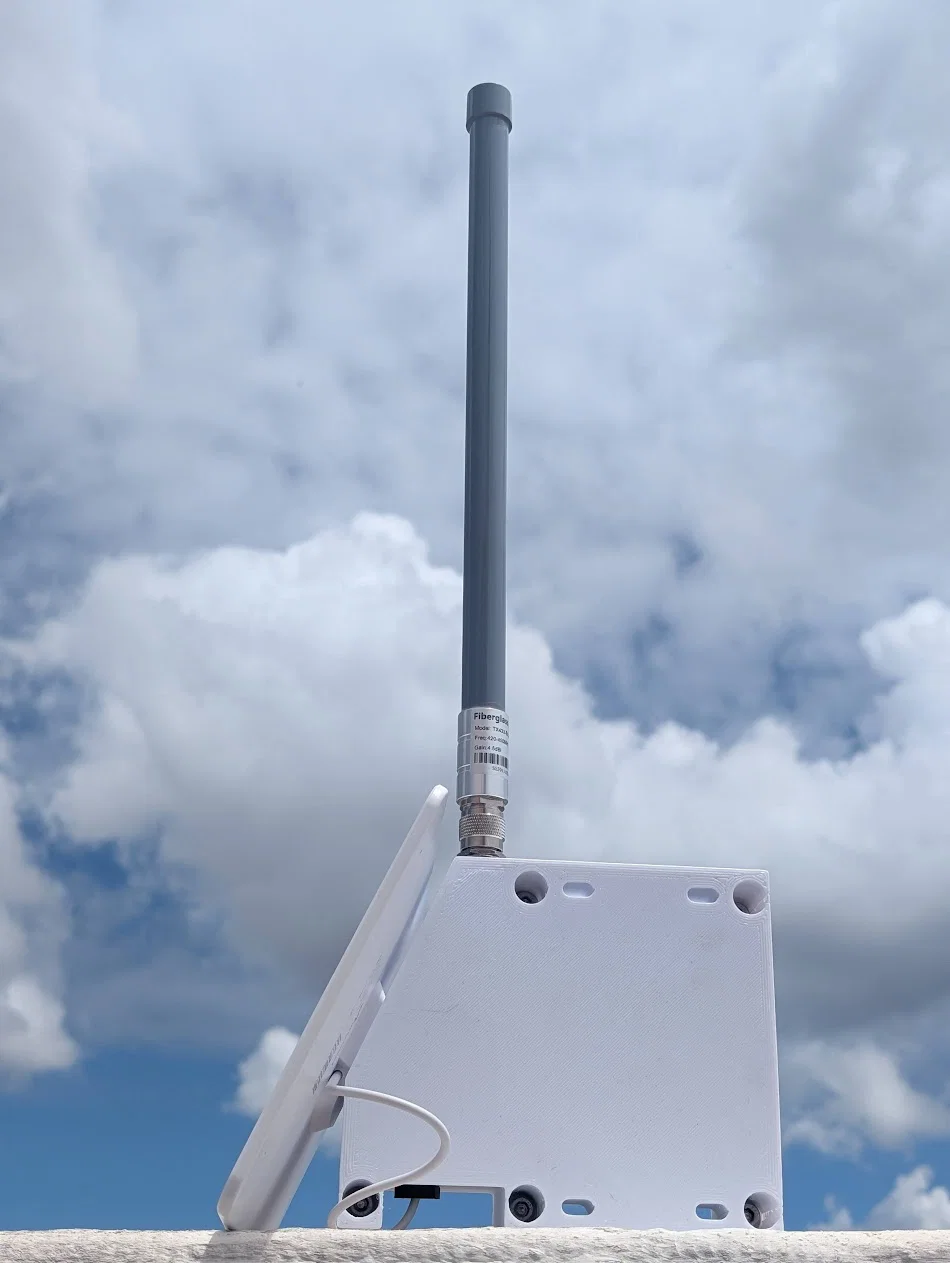

Kích thước và thông số:

175mm x 149mm x 60mm

Khối lượng: khoảng 500gr.

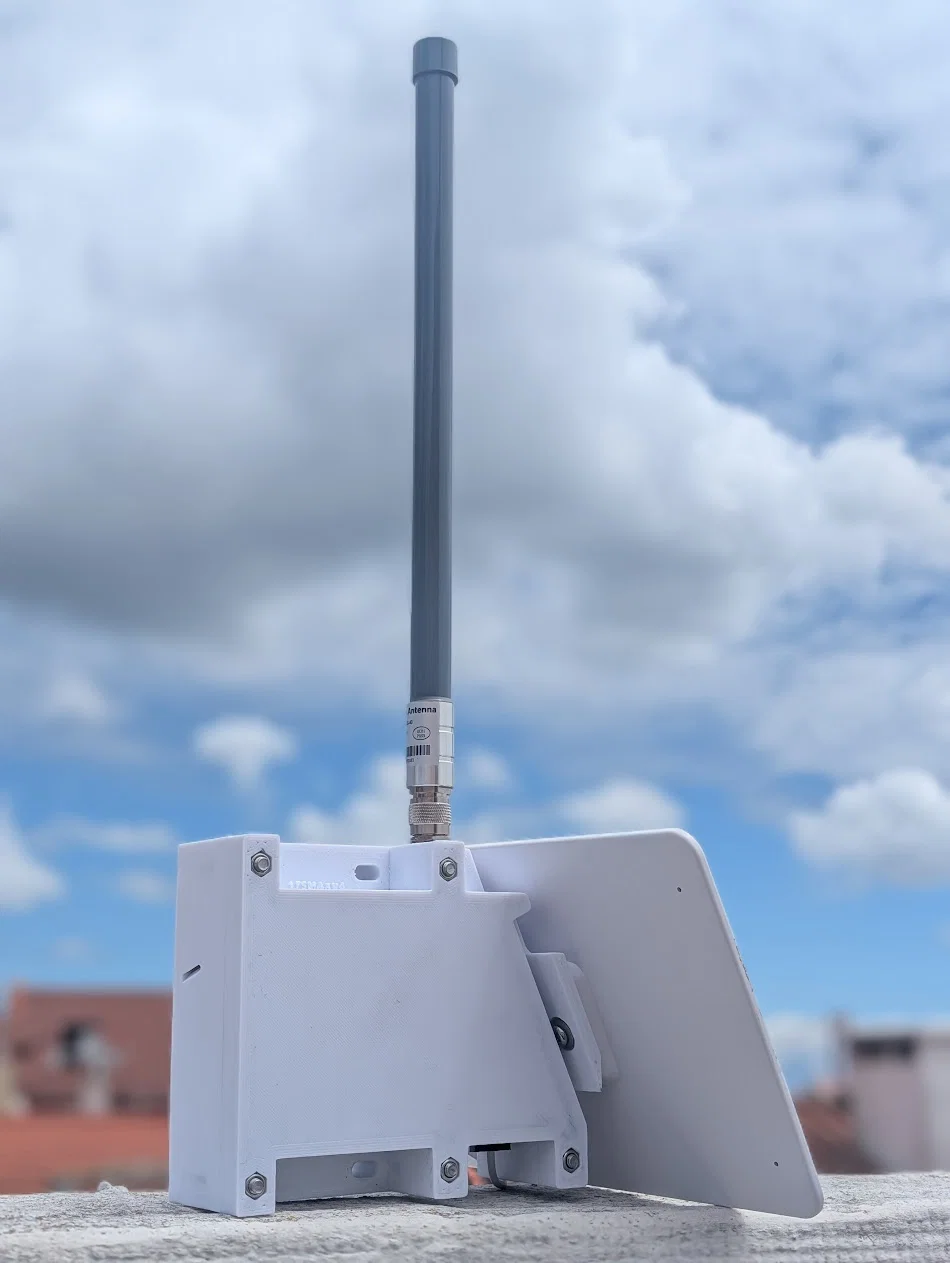

Góc nghiêng tấm pin: 66º (tối ưu cho nắng mùa đông ở Lisbon, Bồ Đào Nha ~38.7°N)

Hộp có thành dày để chịu thời tiết.

Có 2 khe thoát để giảm nhiệt và hạn chế đọng hơi nước.

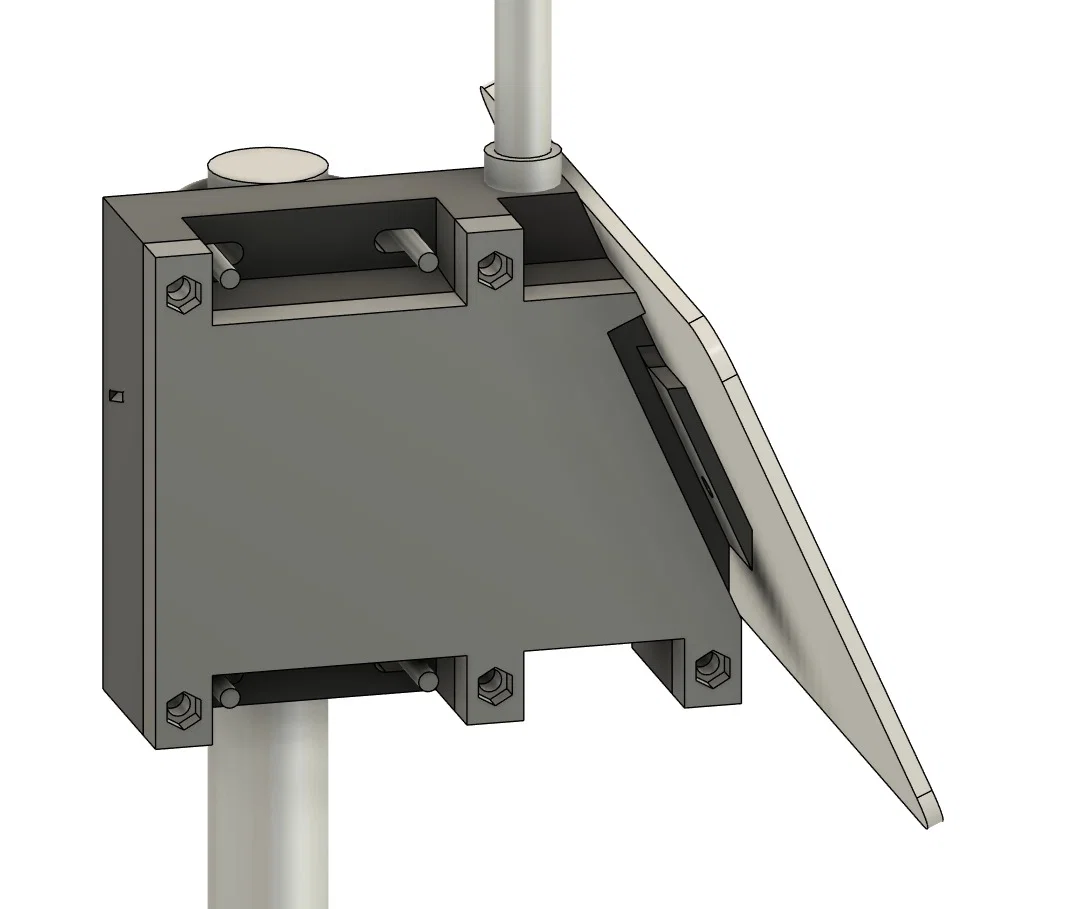

Một loạt ý tưởng để chặn mưa: gioăng silicone, tường ngoài, toàn bộ ốc ở bên ngoài (trừ 1 con cho tấm pin).

Vì là nhựa nên đừng siết quá lực khi kẹp lên cột.

Tuyên bố miễn trừ:

Tự chịu rủi ro khi sử dụng. Luôn đọc kỹ trước khi làm.

Mạng LoRa có thể cứu bạn và cả người khác.

TQMaxcielle3D, LX-Portugal
