Đế Antenna Elevated V/Vertical gắn đỉnh sào (Pole Topper ACME 3/4-5)

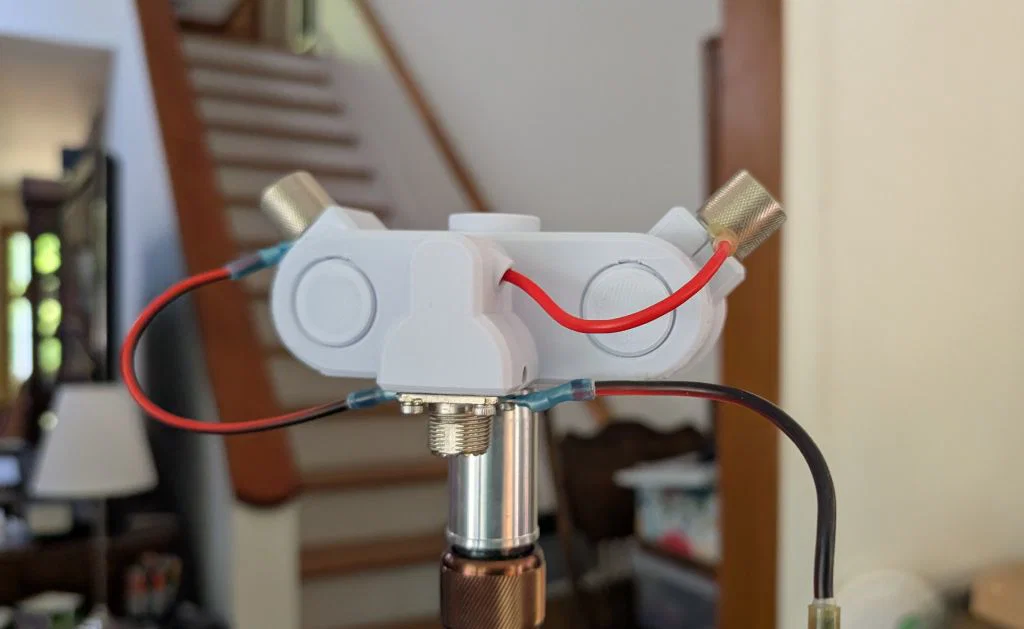

Mình làm mẫu này để gắn lên đỉnh một cây sào telescoping bằng fiberglass, đầu sào có ren ACME 3/4-5. Đây là kiểu ngàm/đầu nối rất thường gặp trên các “painter poles”.

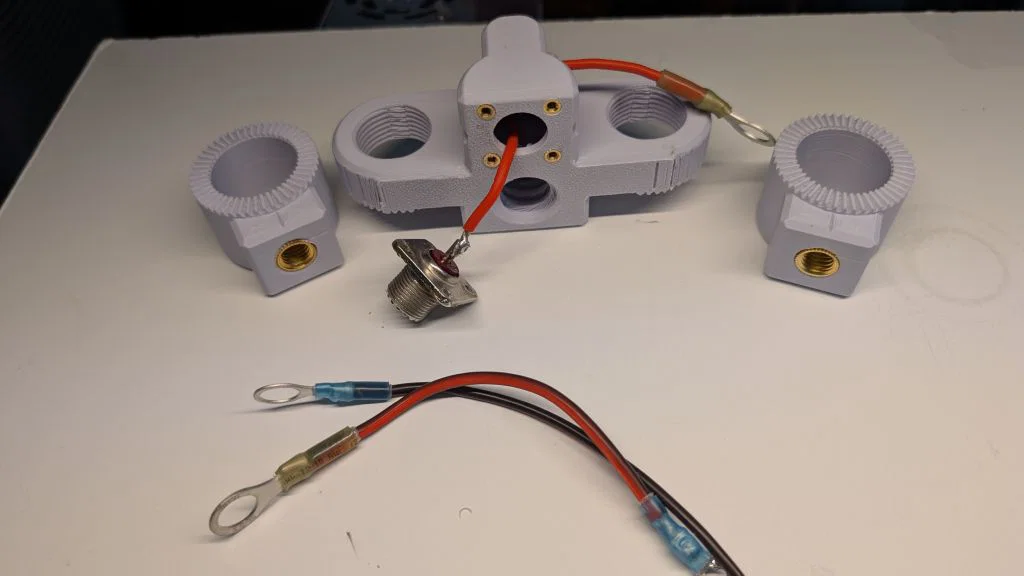

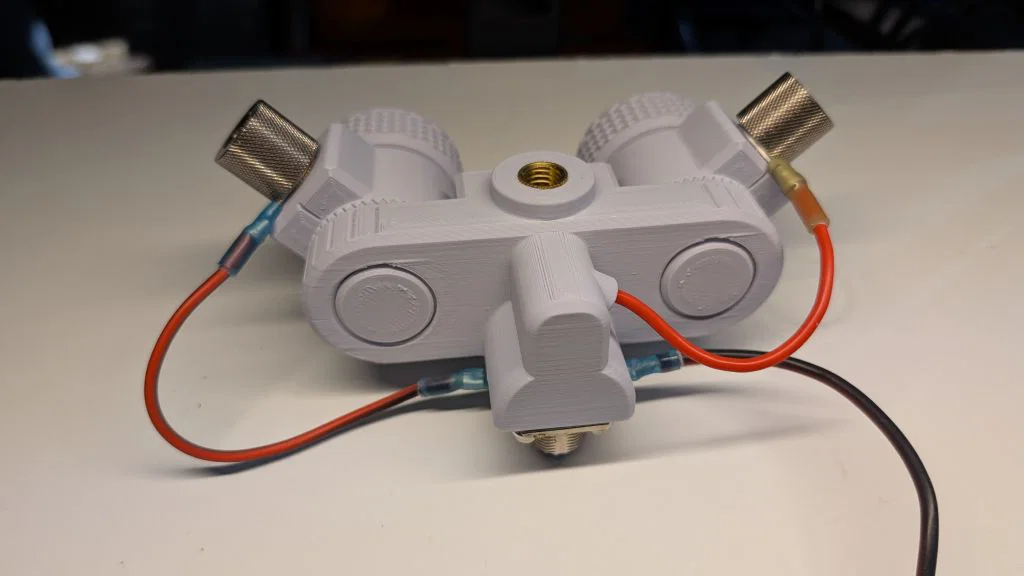

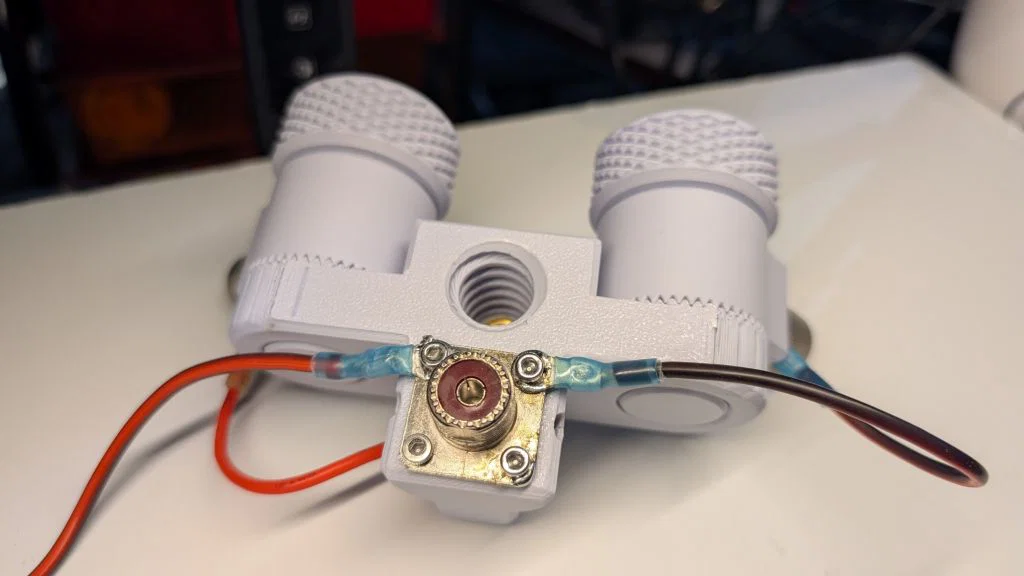

Mẫu có 3 vị trí để gắn các telescopic antenna whip loại ren ở đáy. Các điểm gắn được thiết kế cho heat insert ren M10x1.5. Dùng adapter M10 sang 3/8-24 thì có thể xài whip theo chuẩn ren đó. Ngoài ra còn có chỗ để gắn một SO-239 4-hole panel mount adapter. Các lỗ bắt vít của SO-239 được canh cho heat insert ren M3.

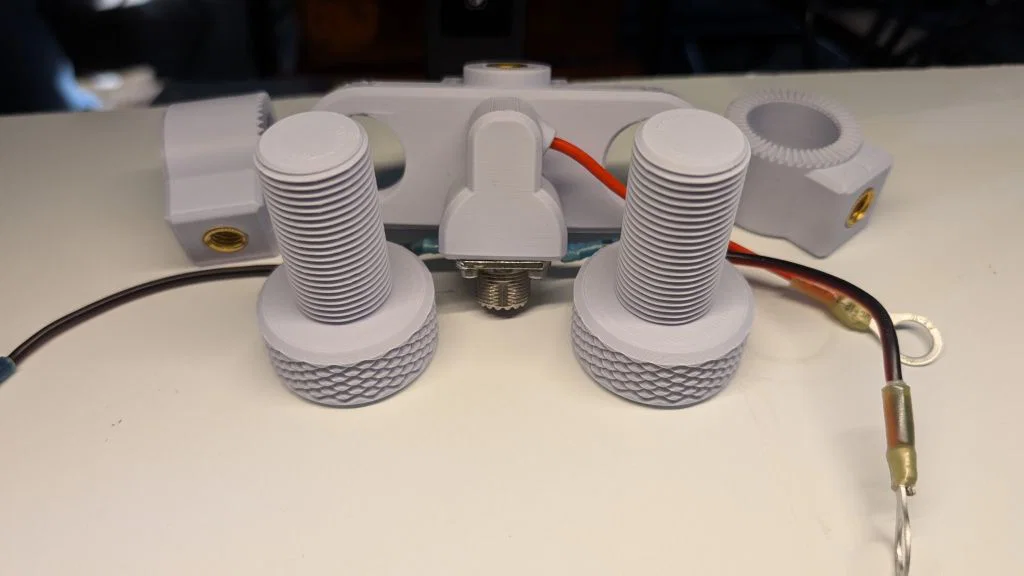

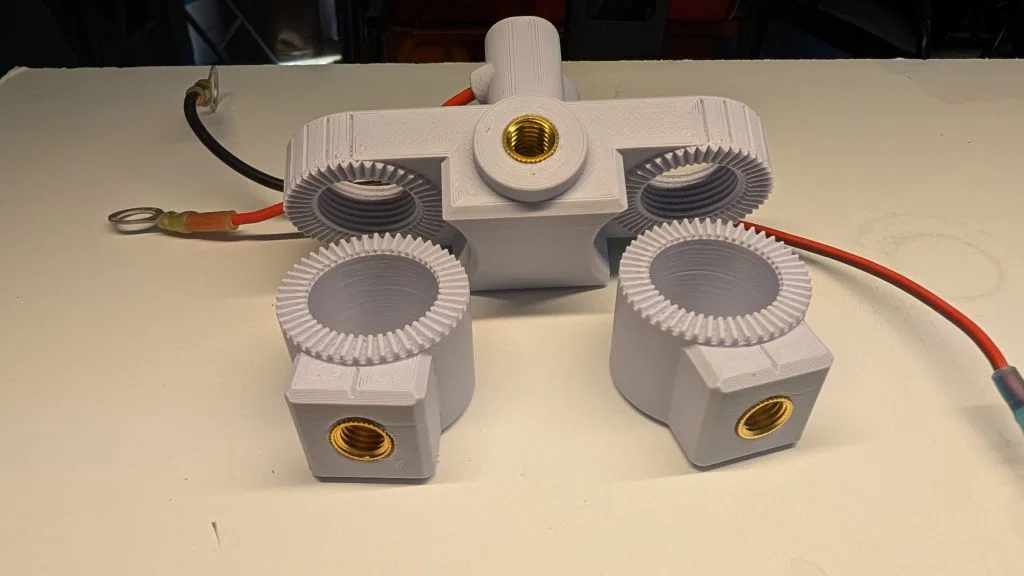

Mẫu cho phép xoay chỉnh góc của các điểm gắn ngoài theo ý muốn. Các ngàm antenna phía ngoài được cố định bằng vít in (printed screws).

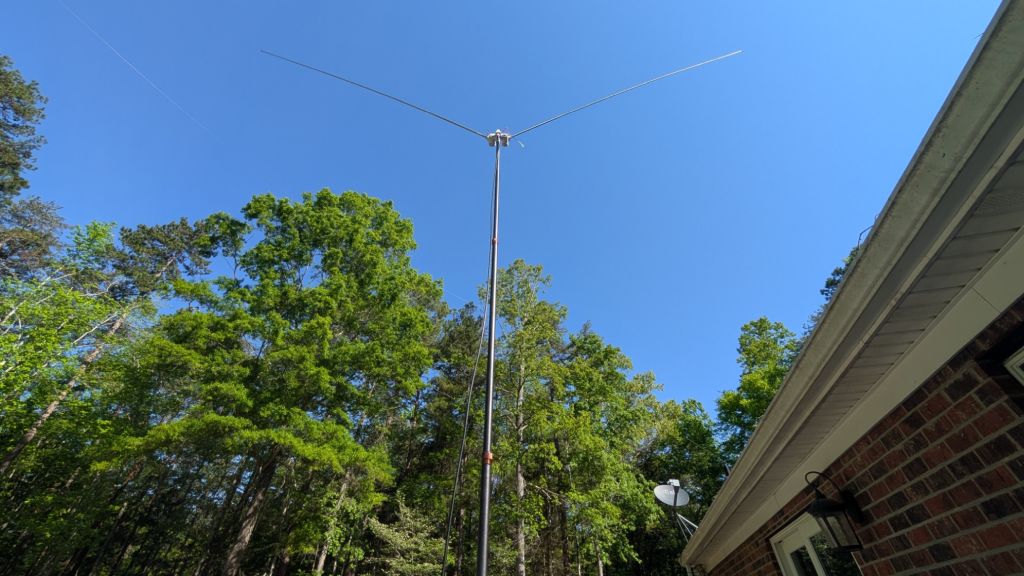

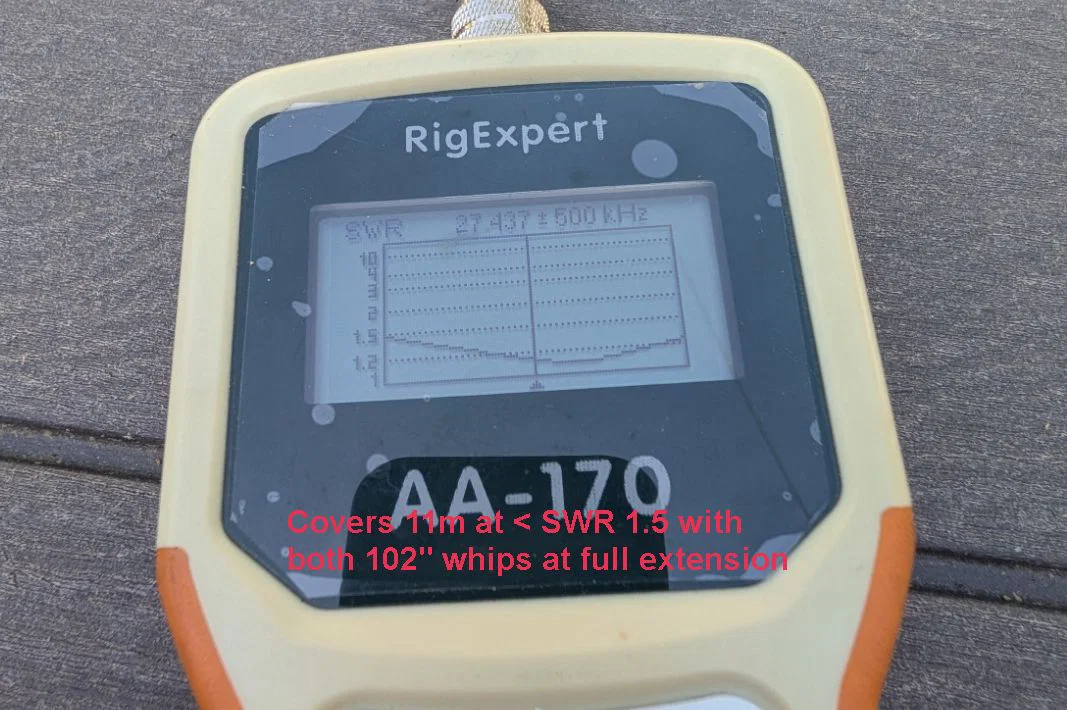

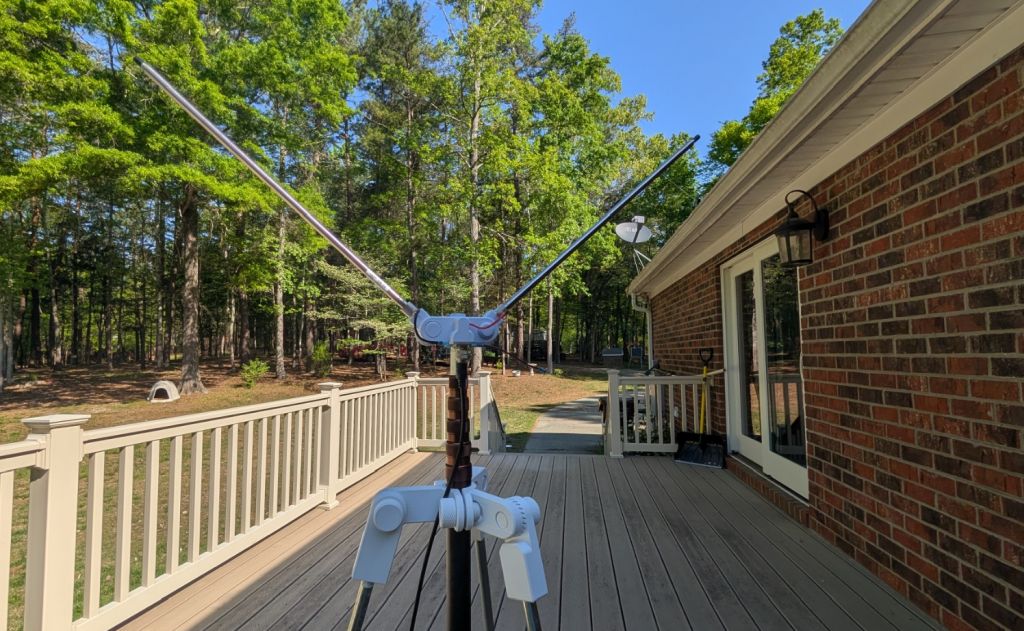

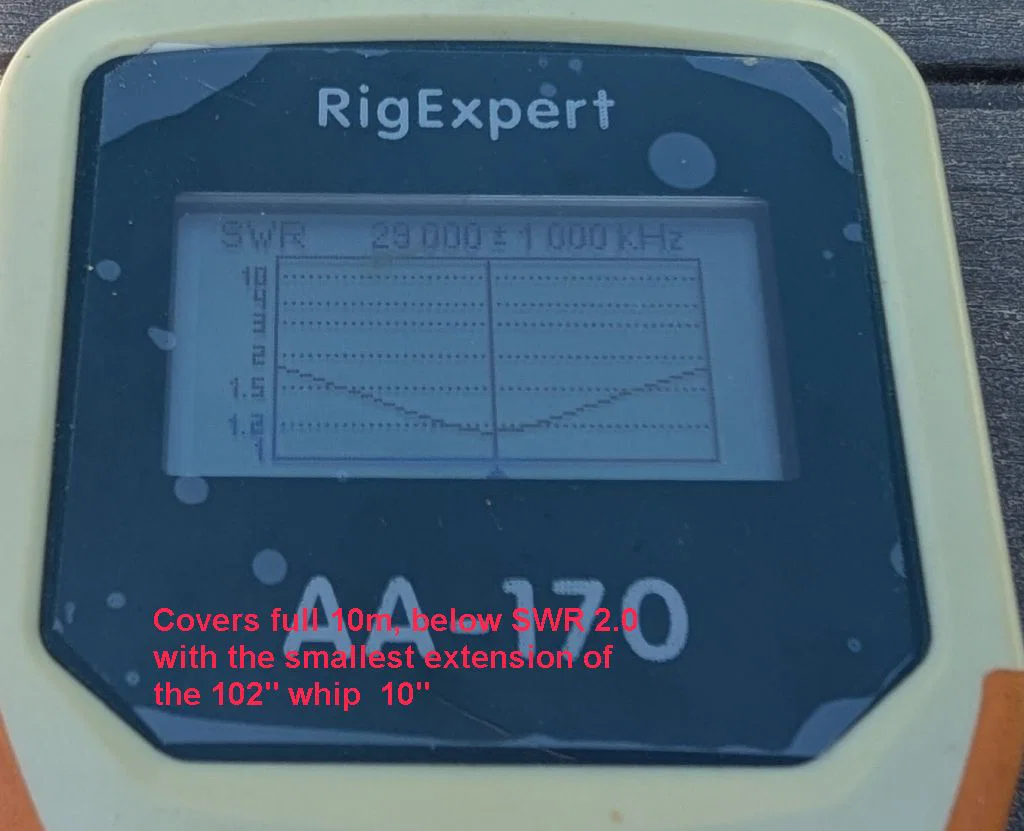

Ban đầu mình test với một cặp whip telescopic 102" ren 3/8-24, gắn qua adapter sang ren M10x1.5. Khi kéo whip hết cỡ, antenna phủ trọn băng 11m với SWR dưới 1.5. Khi chỉnh phần kéo nhỏ nhất của whip ở mức 10", antenna phủ trọn băng 10m với SWR dưới 2.0 (xem hình để thấy màn hình analyzer). SWR sẽ bị ảnh hưởng bởi góc giữa hai whip cũng như chiều dài của chúng. Bạn cứ thử nghiệm để ra cấu hình hợp nhất với nhu cầu.

Sắp tới mình dự định test cấu hình vertical: dùng một whip 220" làm center vertical, và dùng hai whip 102" chúc xuống làm radials, để khám phá thêm các khả năng HF khác.

Khuyến nghị in với layer height 0.2mm hoặc thấp hơn để ra ren đẹp nhất. Tăng số lớp wall, top và bottom để tăng độ cứng và tạo đủ “thịt” cho insert. Mình khuyên wall/top/bottom thickness từ 3mm trở lên.

Tránh dùng khi gió giật hoặc gió lớn, nhất là nếu dựng whip 220" theo phương thẳng đứng.

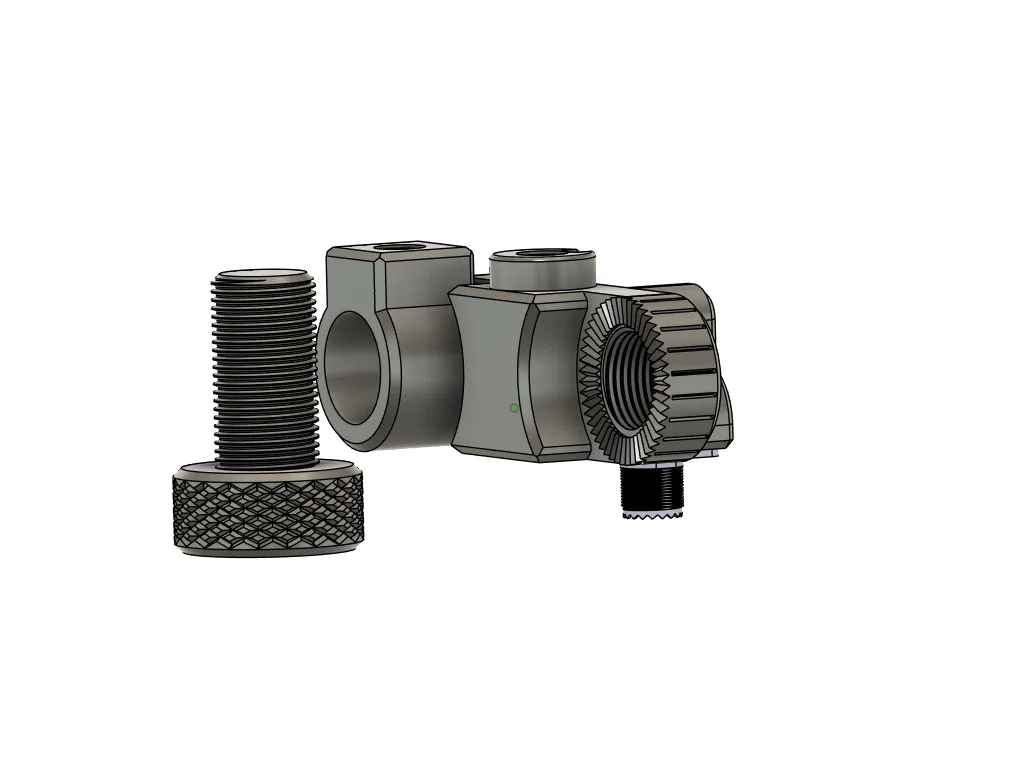

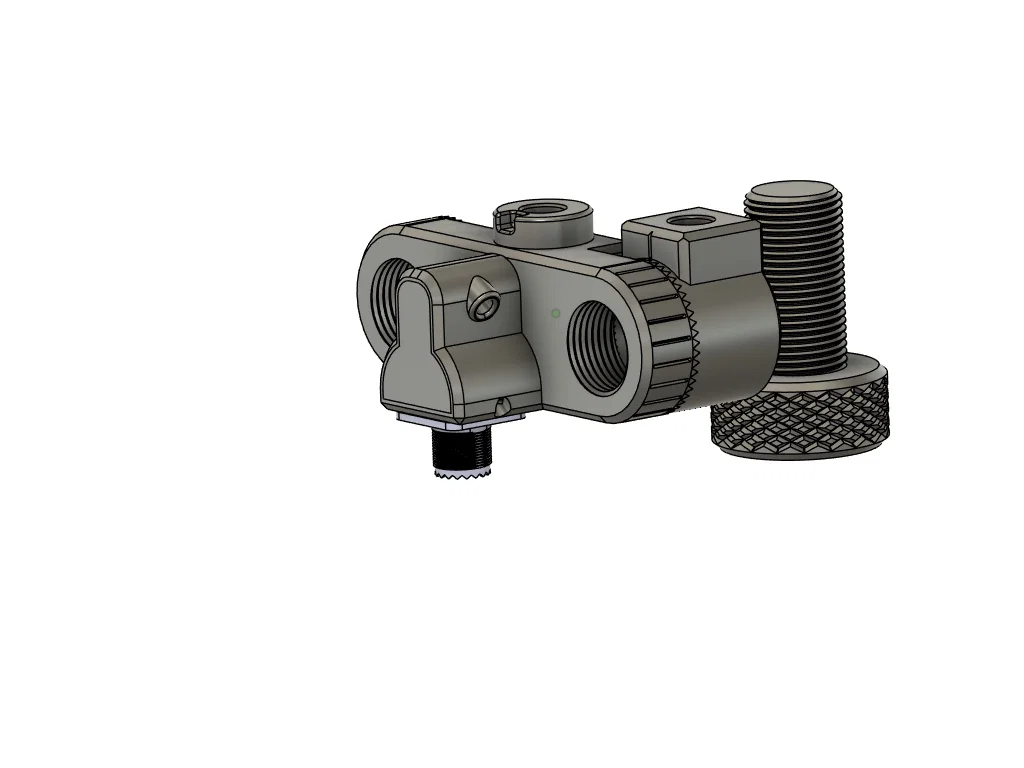

Mình có cung cấp file nguồn Fusion 360 và file .STEP ngoài các file .STL. File STL nên in đúng theo orientation mặc định. Mình khuyên dùng tree supports chỉ từ build surface thôi. Nhớ set interface gap theo X/Y đủ rộng để dễ vệ sinh support.

ETA: 05/07/2026 - Mình chỉnh vài điểm ở Base để cứng cáp và dễ dùng hơn. Đã cập nhật file source, .step & .stl.

Cái tripod đỡ cây push-up pole là mẫu này:
