Tay Cầm Cưa Sắt Có Vành Chắn (Hacksaw Handle With Guard)
- Lượt tải
- 151
- Lượt thích
- 100
- Lượt coi
- 782
- Bản remix
- 0
- Bình luận
- 0
File 6 27,3 MB
- gripHacksawHandle-1c-Prusa_1778251380.3mf3MF · 6,8 MB
- gripHacksawHandle-1c-Bambu_1778251381.3mf3MF · 3,6 MB
- gripHacksawHandleInsertJig-2c-Prusa_1778251382.3mf3MF · 4,4 MB
- gripHacksawHandleInsertJig-2c-Bambu_1778251384.3mf3MF · 2,3 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #379123
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

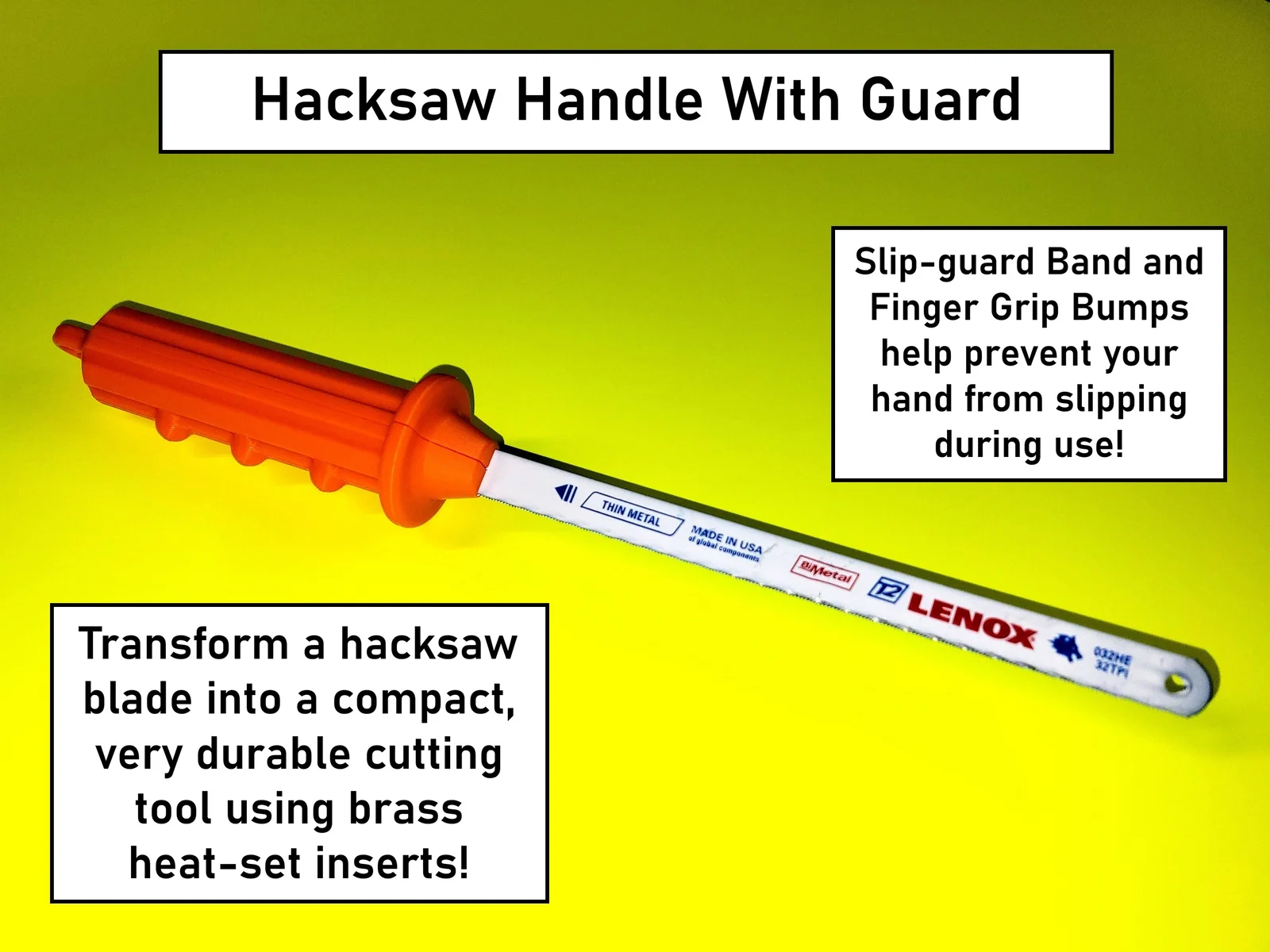

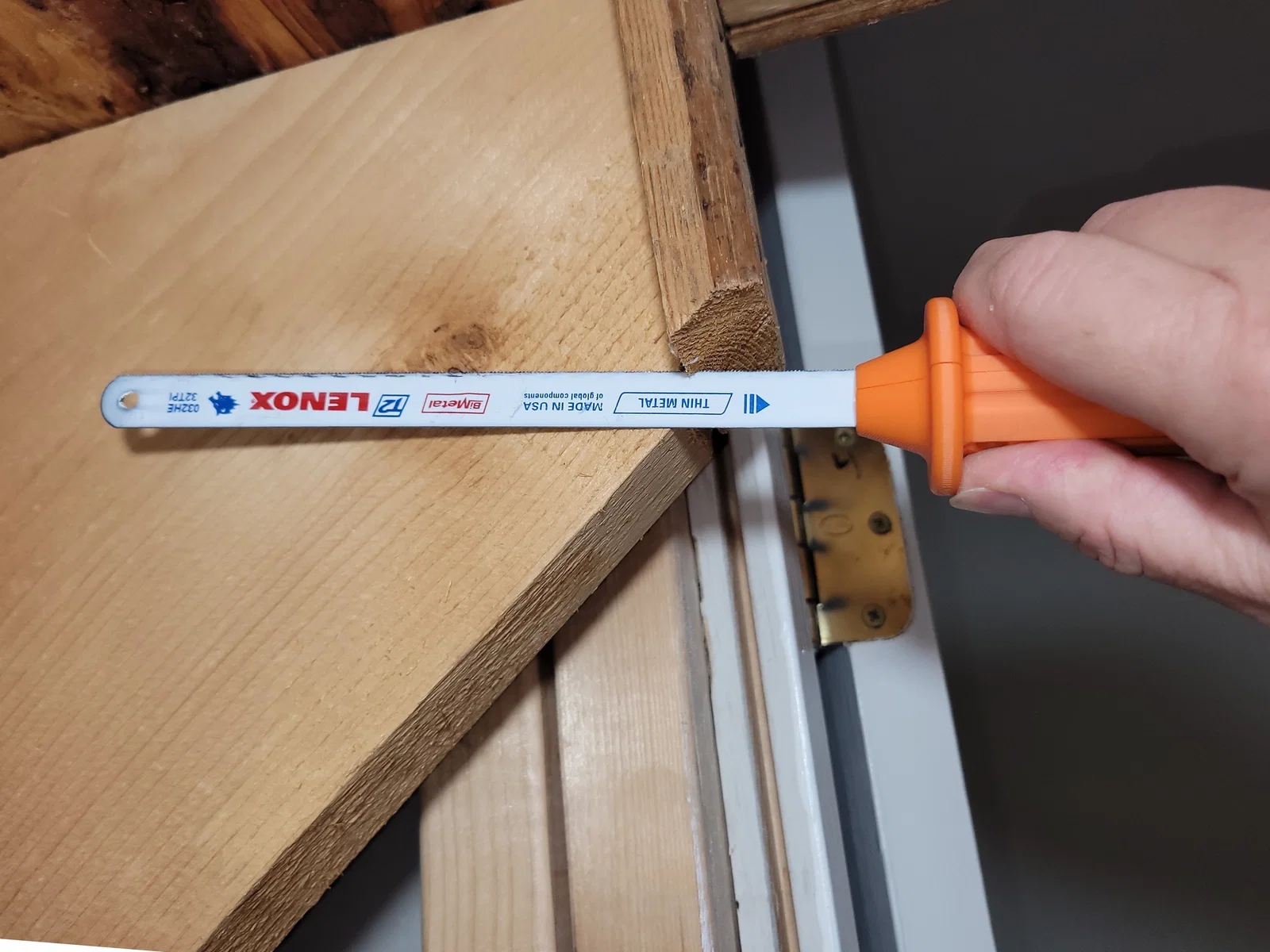

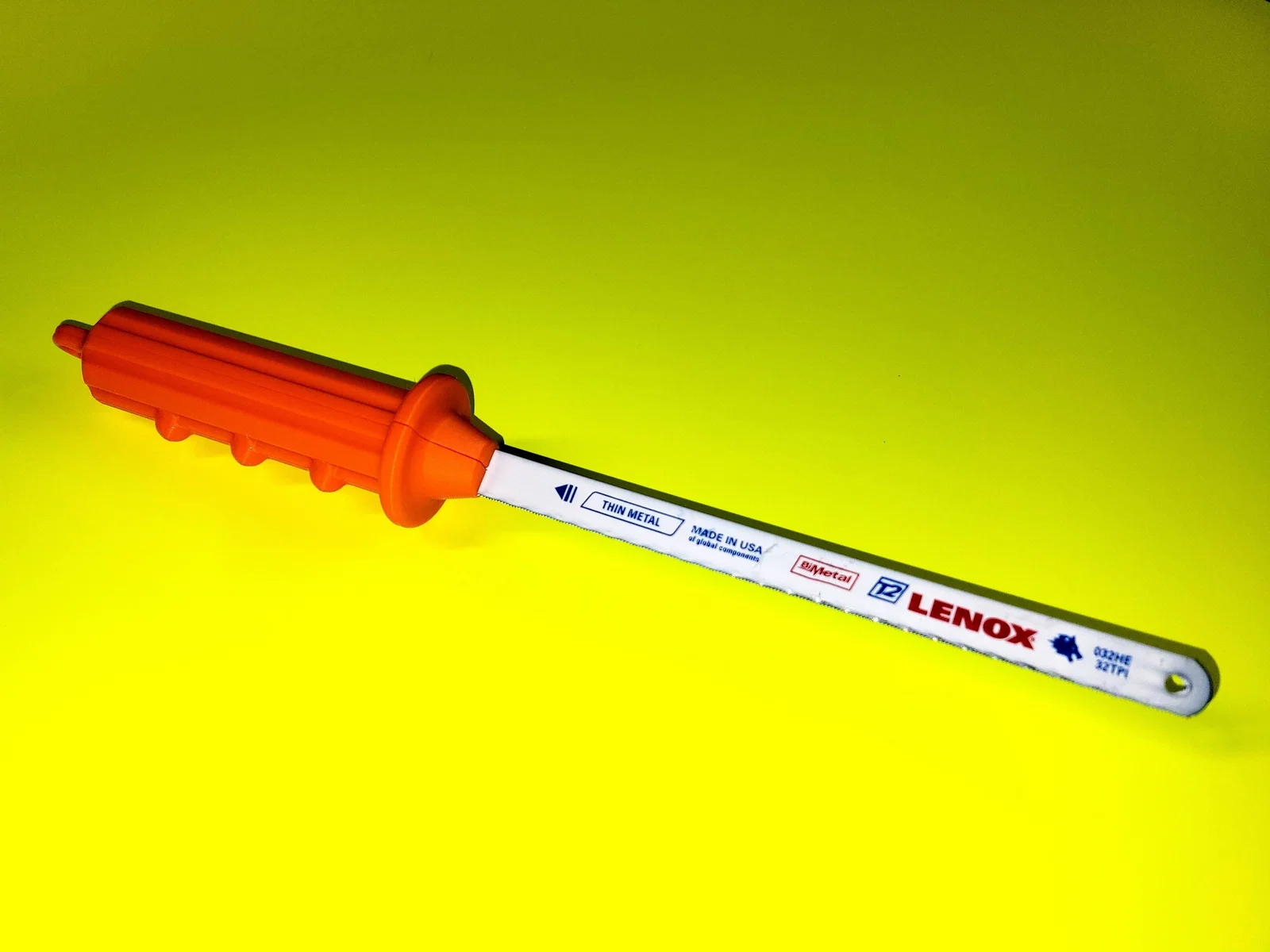

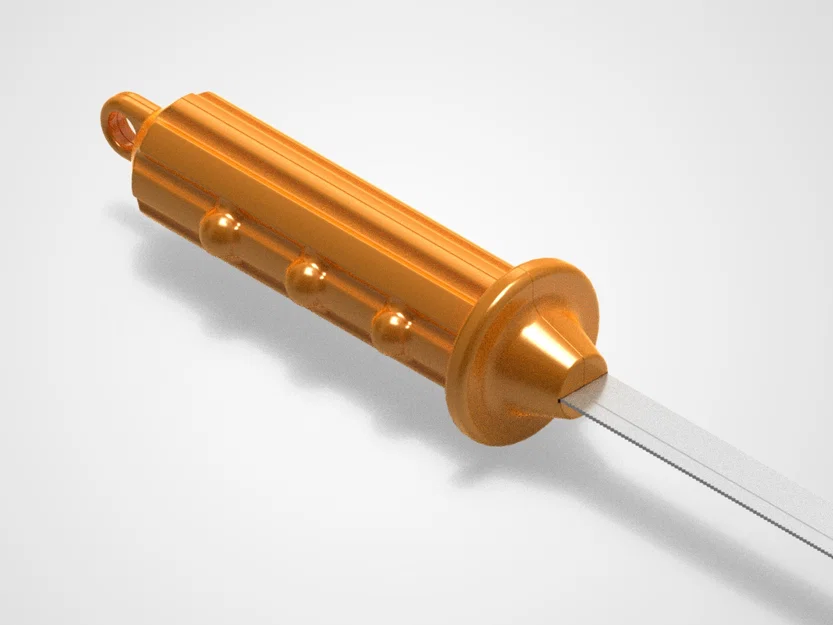

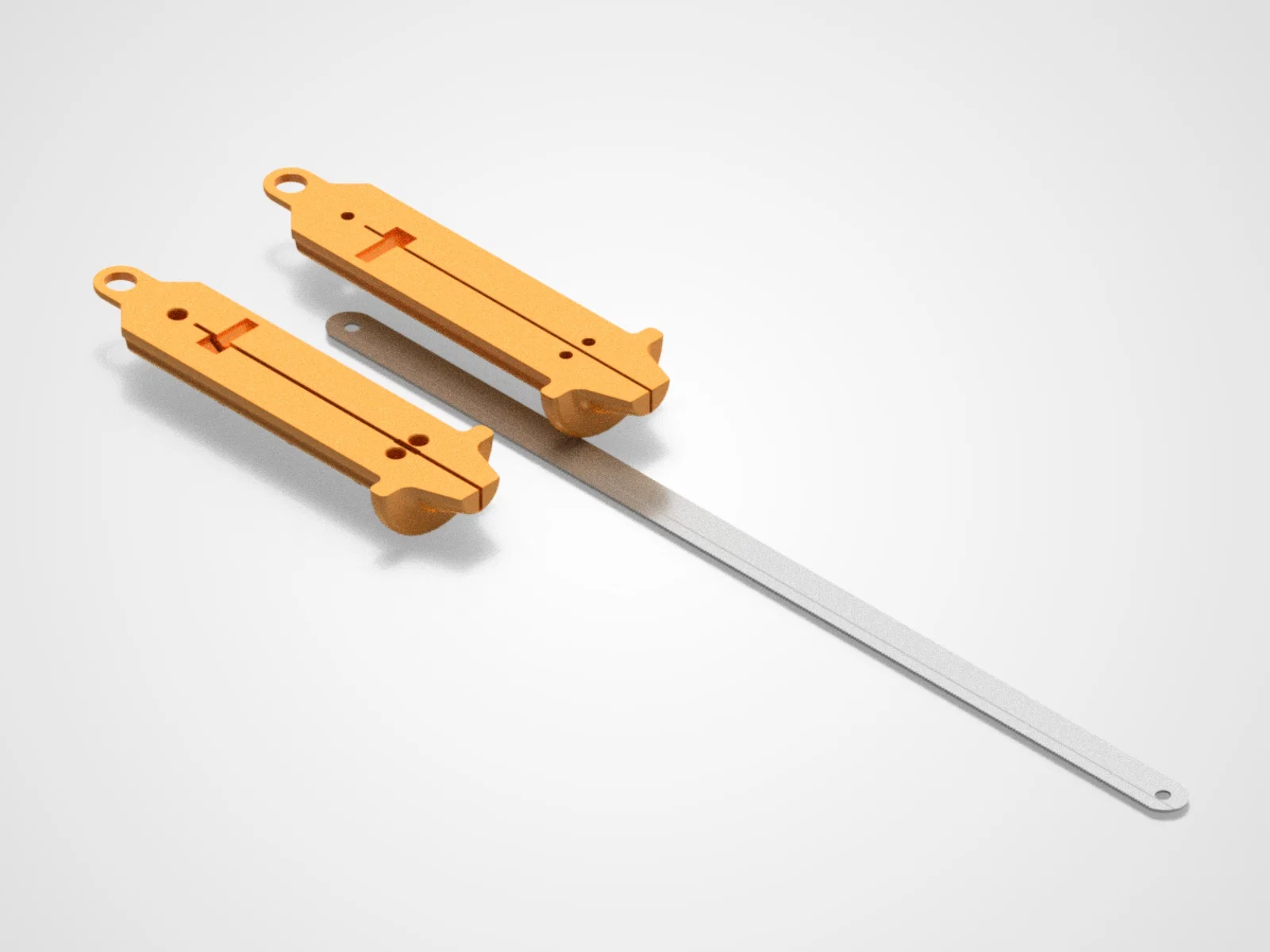

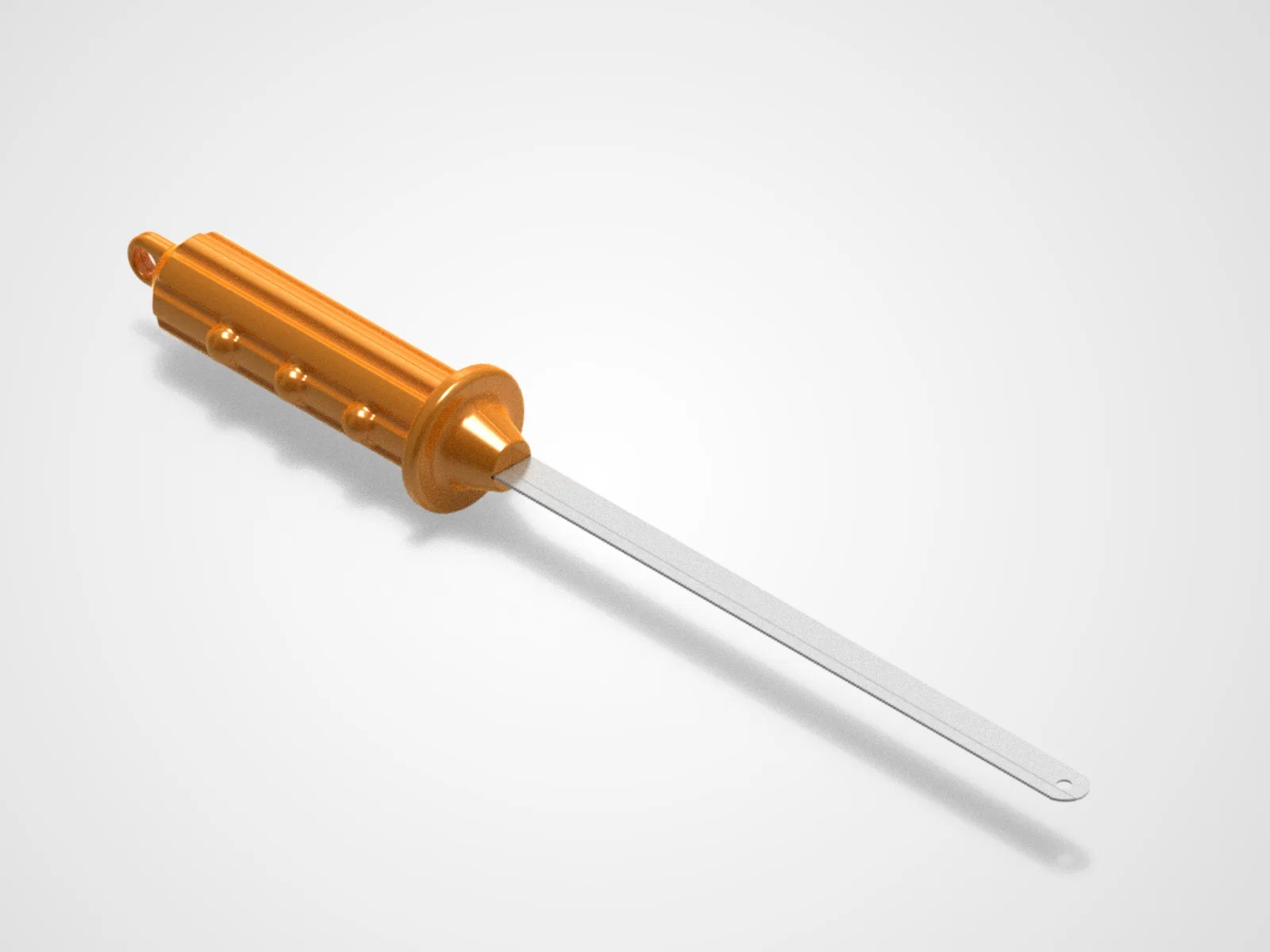

Mẫu Tay Cầm Cưa Sắt Có Vành Chắn (Hacksaw Handle With Guard) này là một trong những phiên bản cải tiến từ mẫu tay cầm lưỡi cưa sắt phổ biến của mình. Phiên bản này có thêm vành chắn bảo vệ và các gờ bám ngón tay, cùng với đó là sử dụng ốc chèn nhiệt (heat-set inserts) bằng đồng để bạn có một công cụ bền bỉ suốt nhiều năm! Nó giữ chắc chắn lưỡi cưa sắt 10 inch tiêu chuẩn và biến nó thành một công cụ cắt cực kỳ bền và gọn nhẹ. Thiết kế này giúp mở rộng lưỡi cưa một cách công thái học và cứng cáp, nhưng vẫn đủ gọn gàng để bạn luôn để sẵn trong hộp đồ nghề.

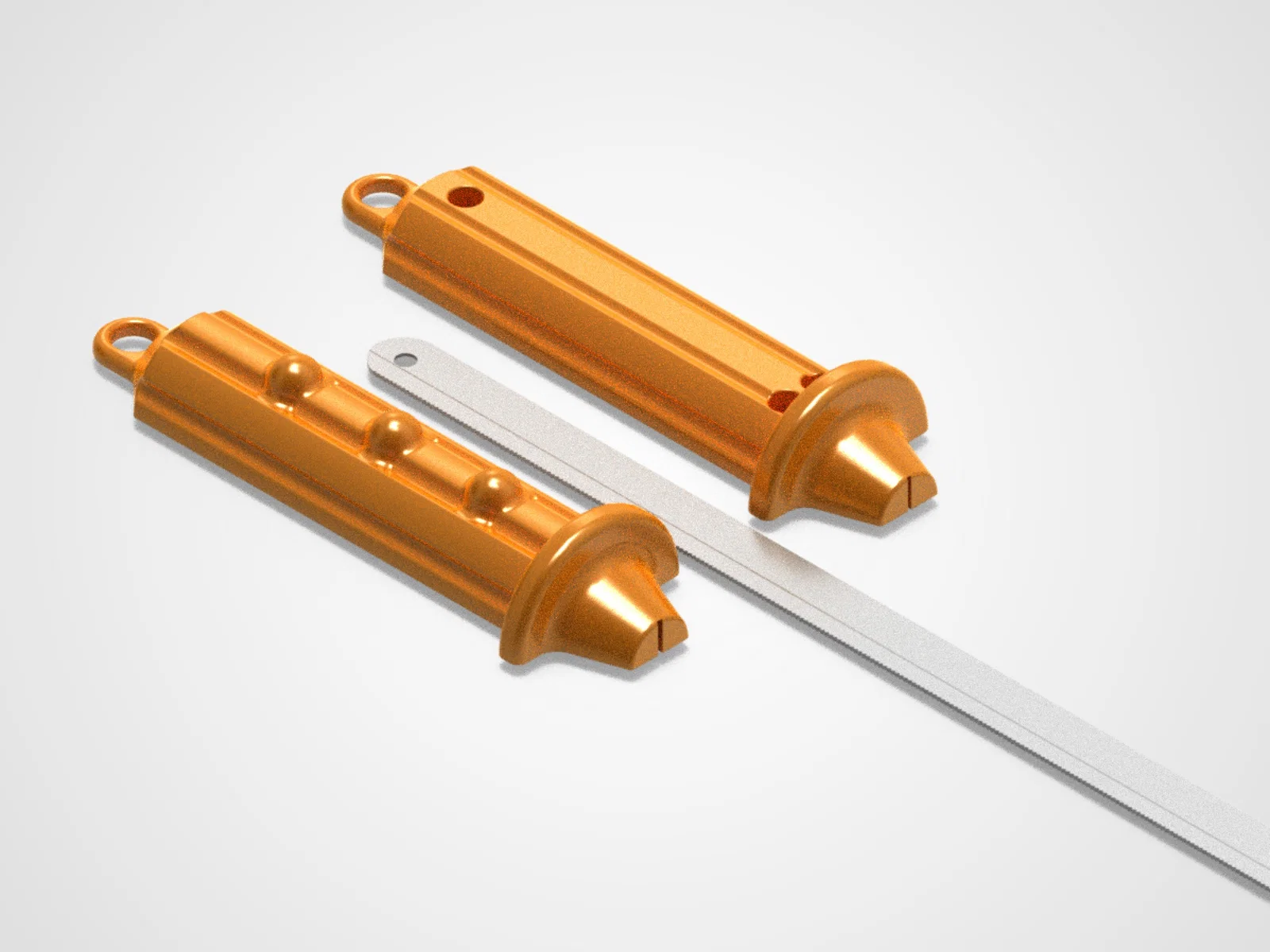

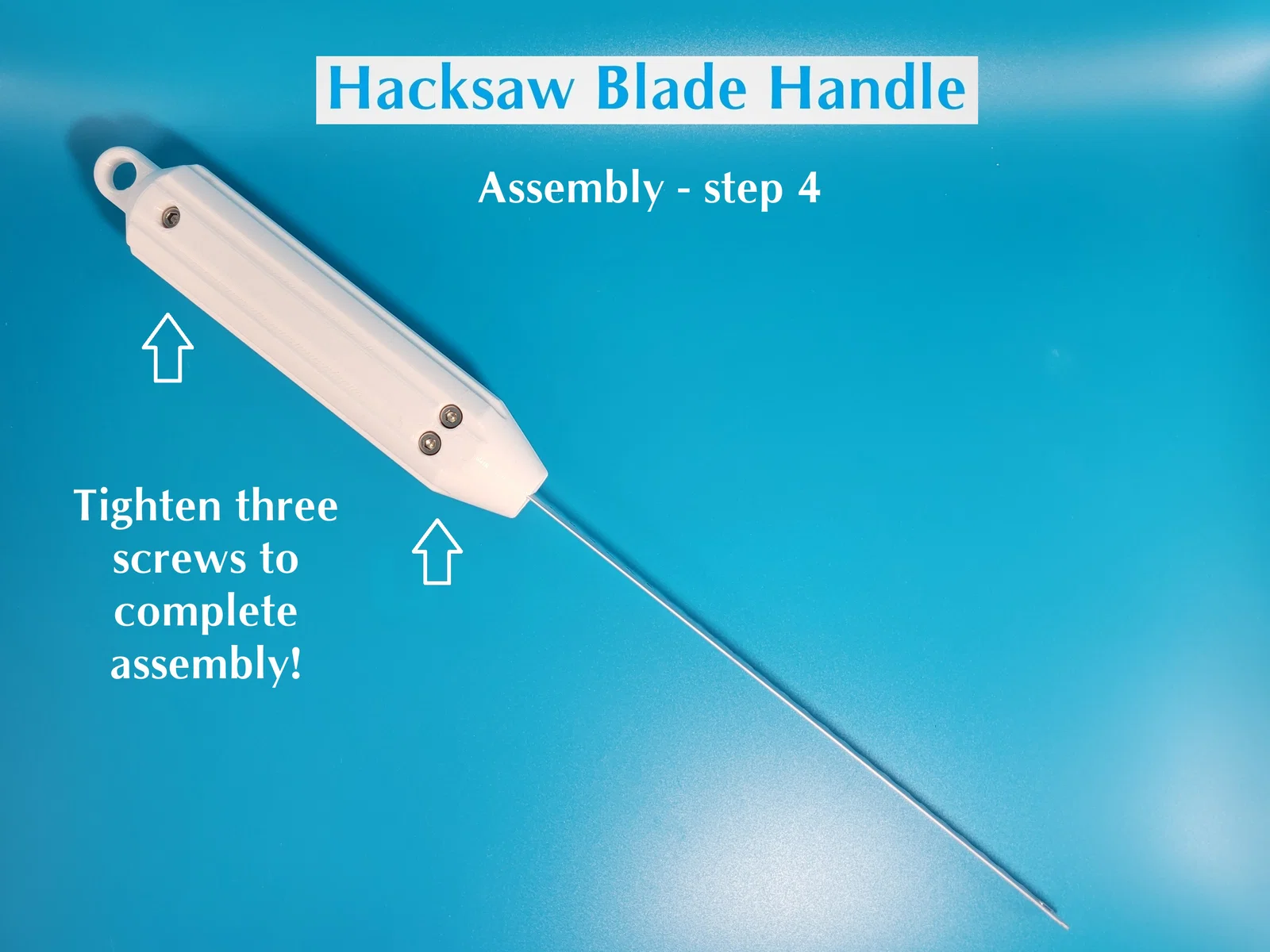

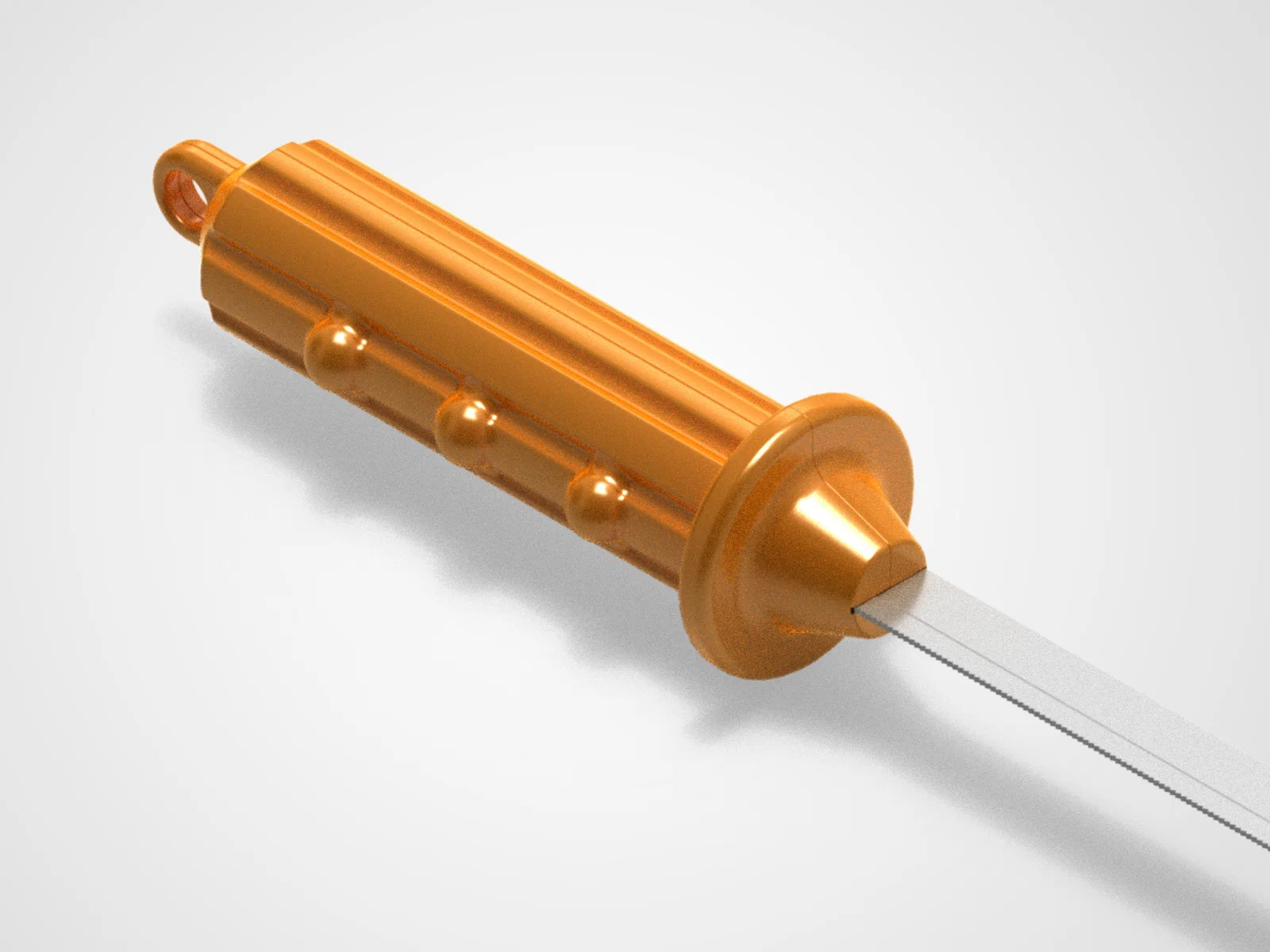

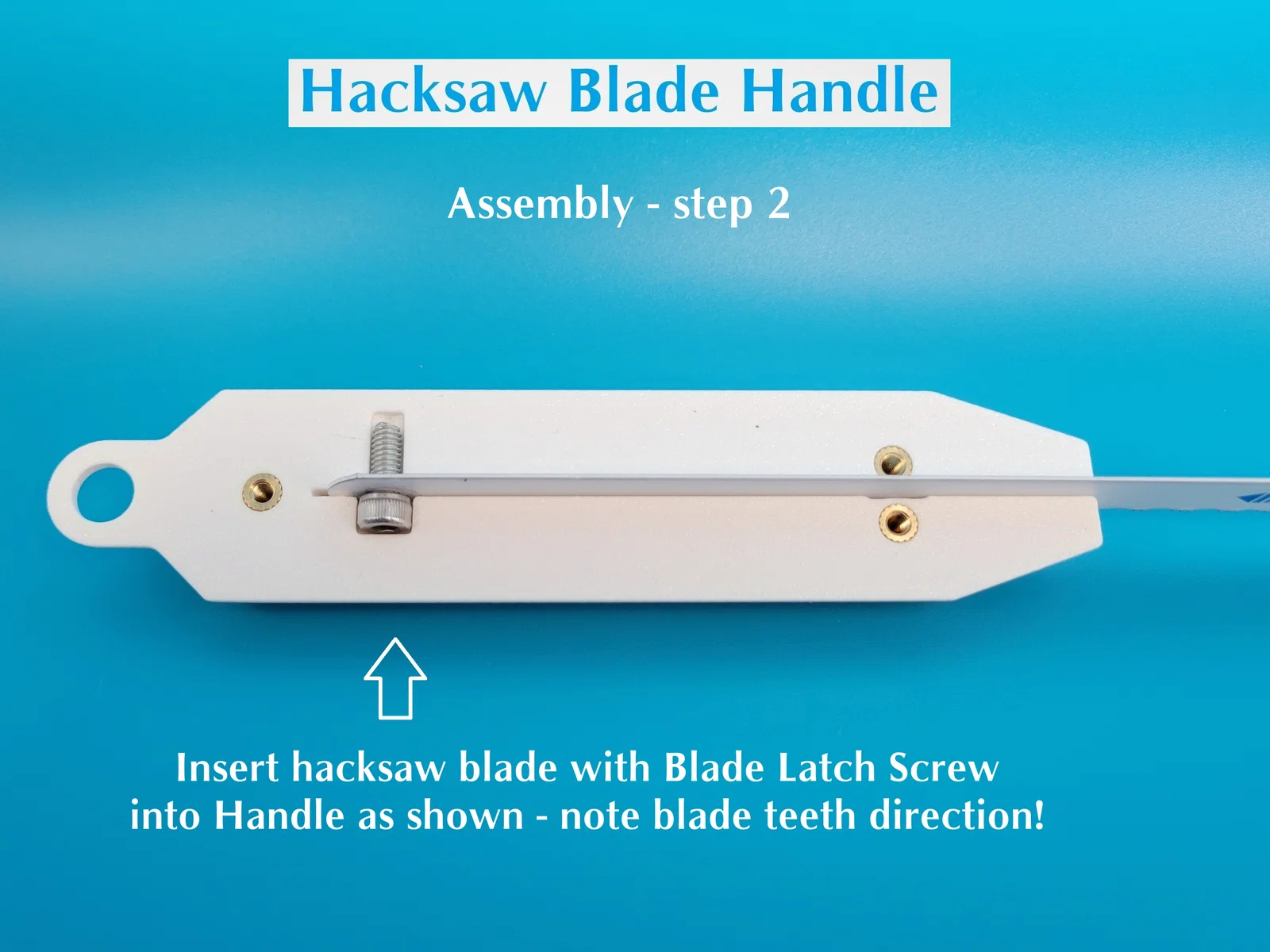

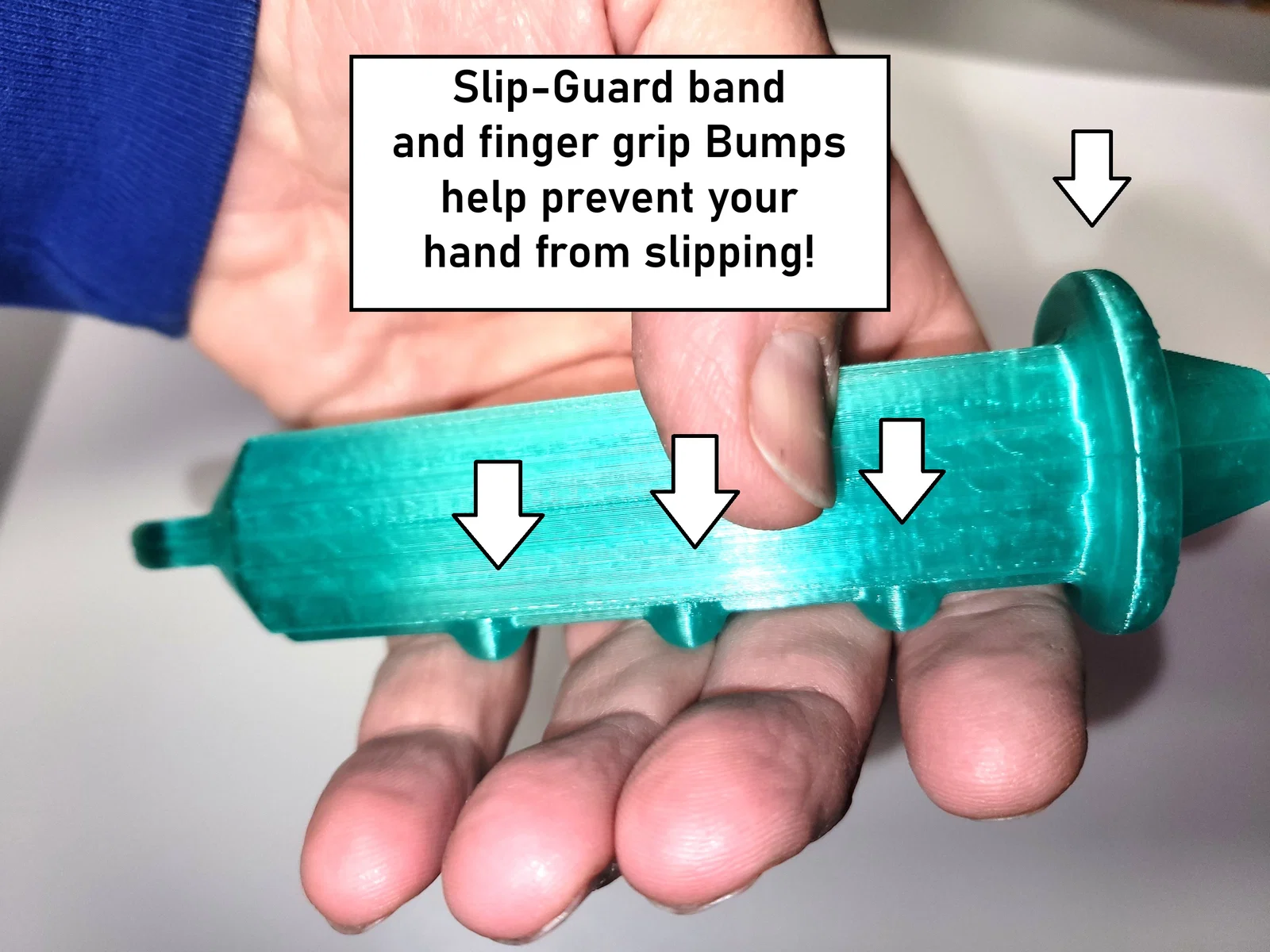

Với 3 con ốc, các rãnh trong tay cầm và một con ốc khóa lưỡi giúp giữ chặt lưỡi cưa mà vẫn cho phép thay lưỡi nhanh chóng, dễ dàng. Vành chắn và gờ bám ngón tay giúp tay bạn không bị trượt về phía trước hoặc tuột khỏi tay cầm khi đang sử dụng (Cảm ơn arp24 đã gợi ý tính năng này!). Một lỗ treo lớn ở cuối tay cầm giúp cất giữ dễ dàng khi không dùng đến.

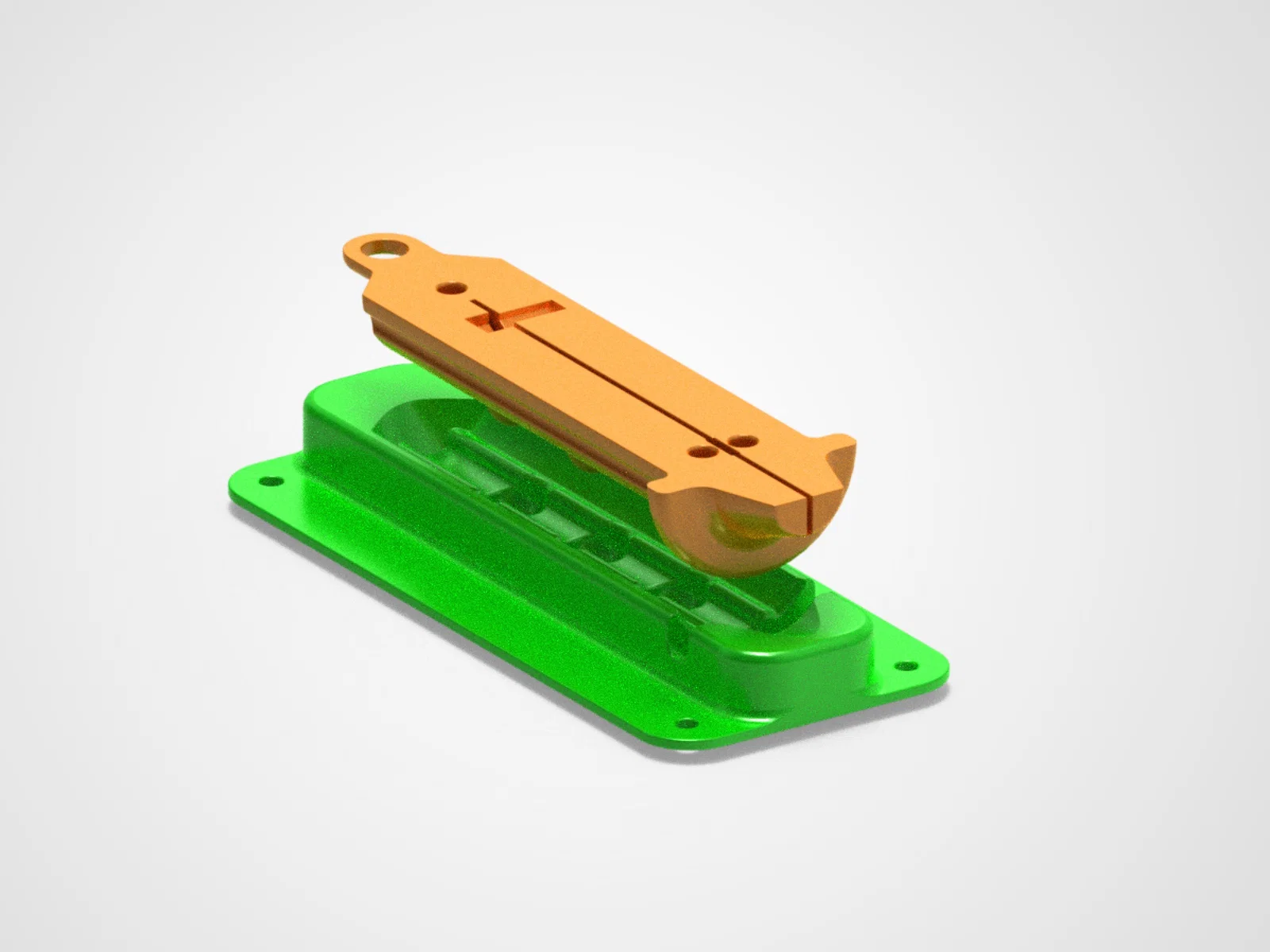

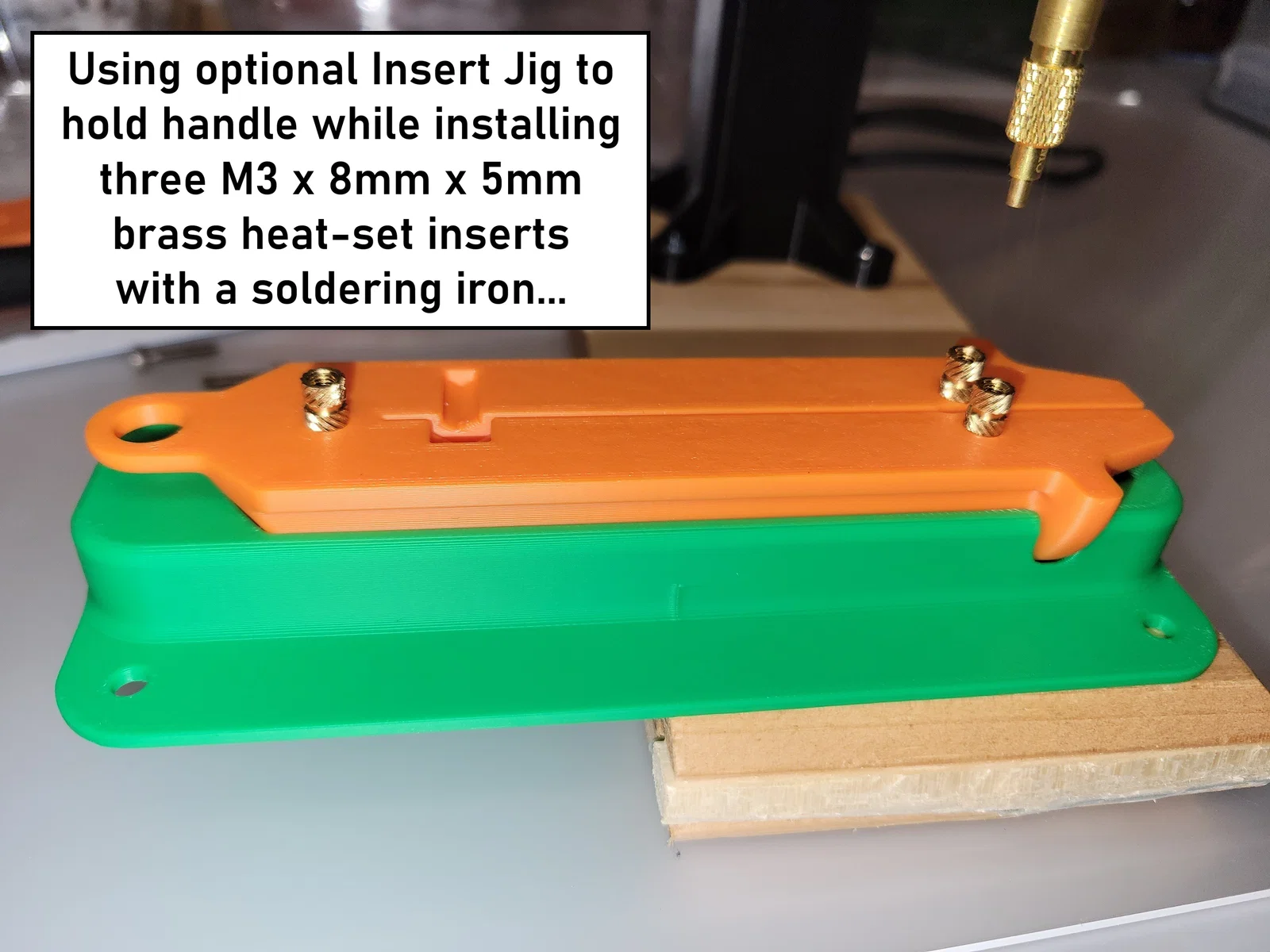

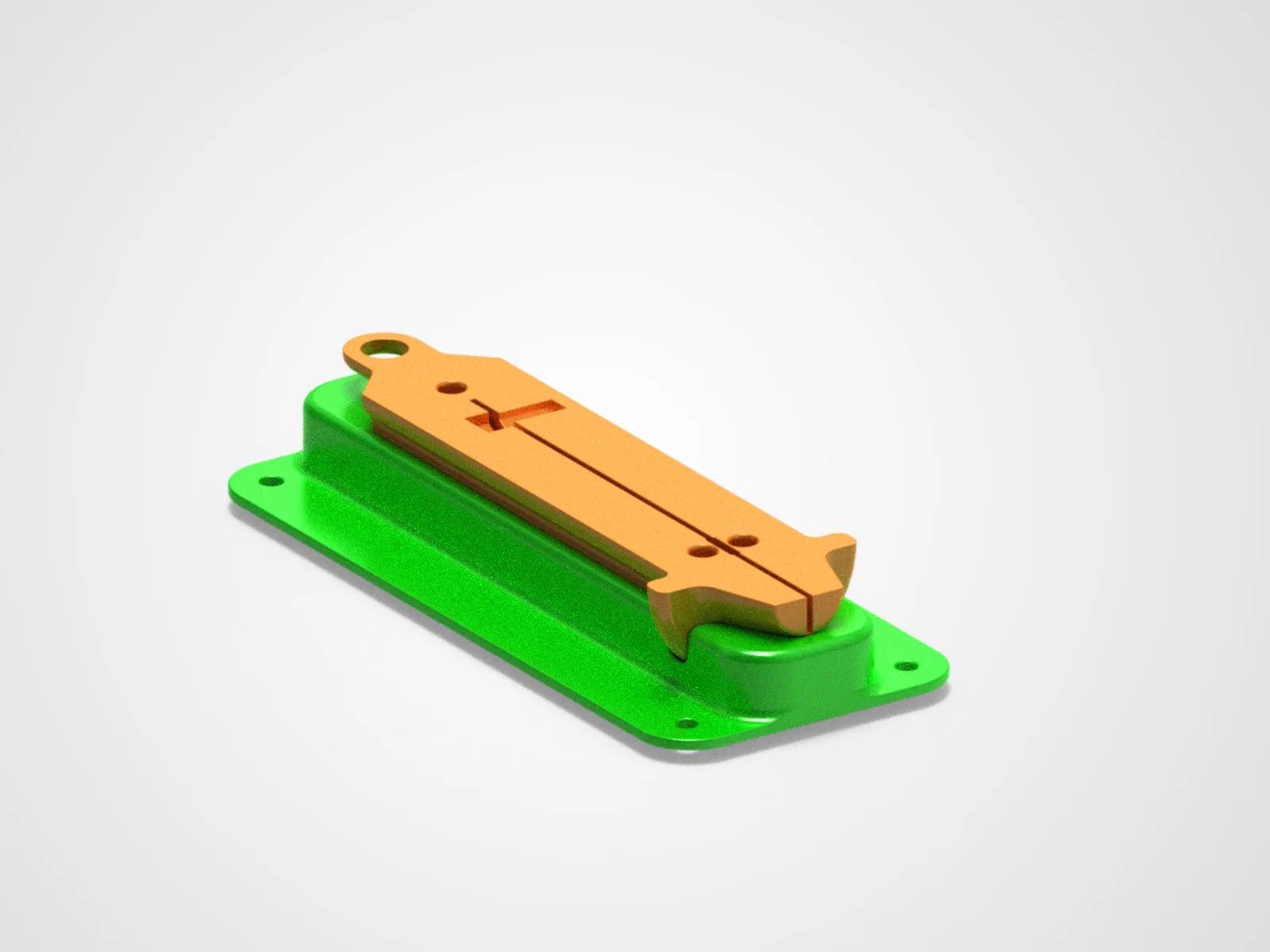

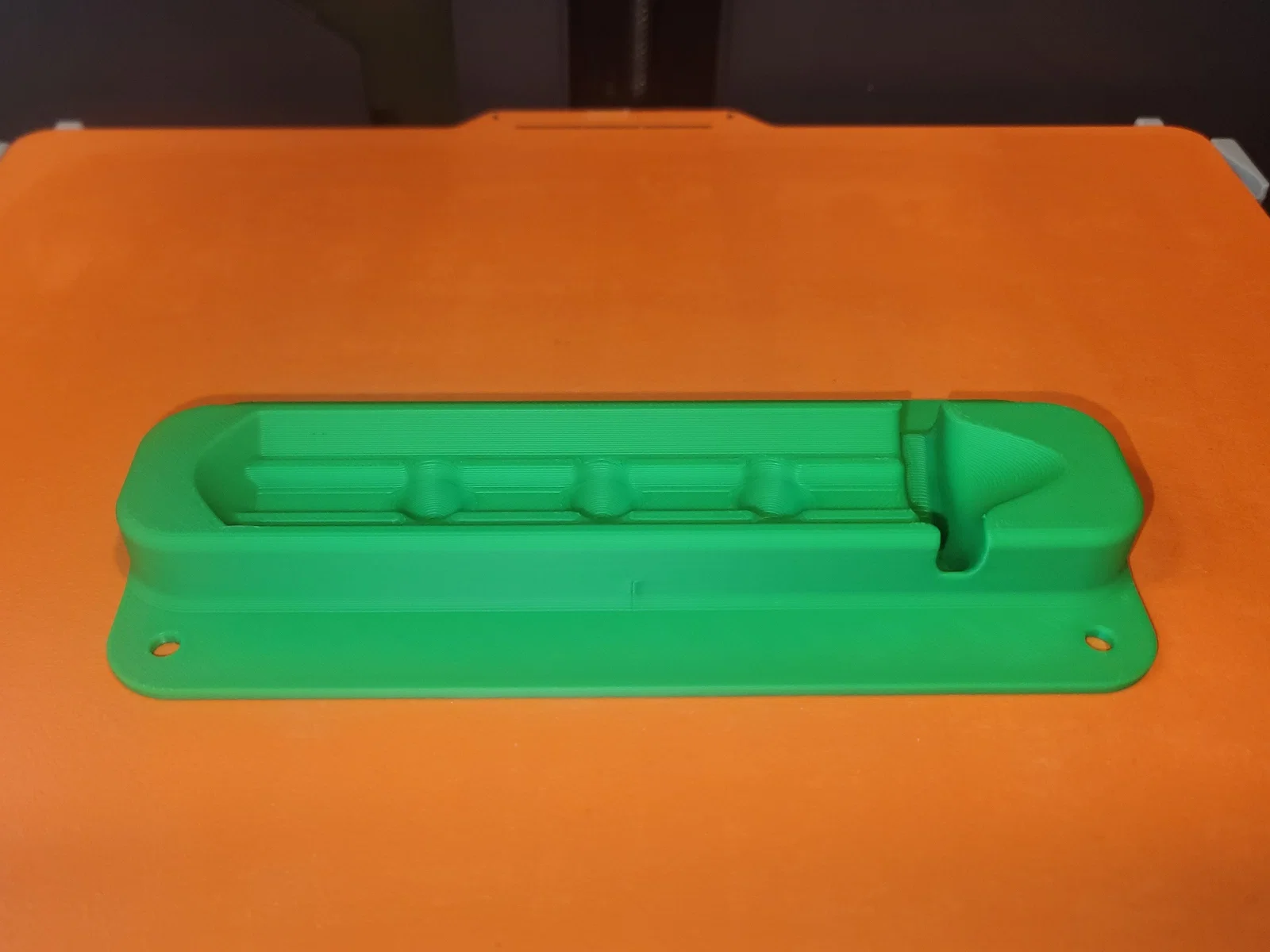

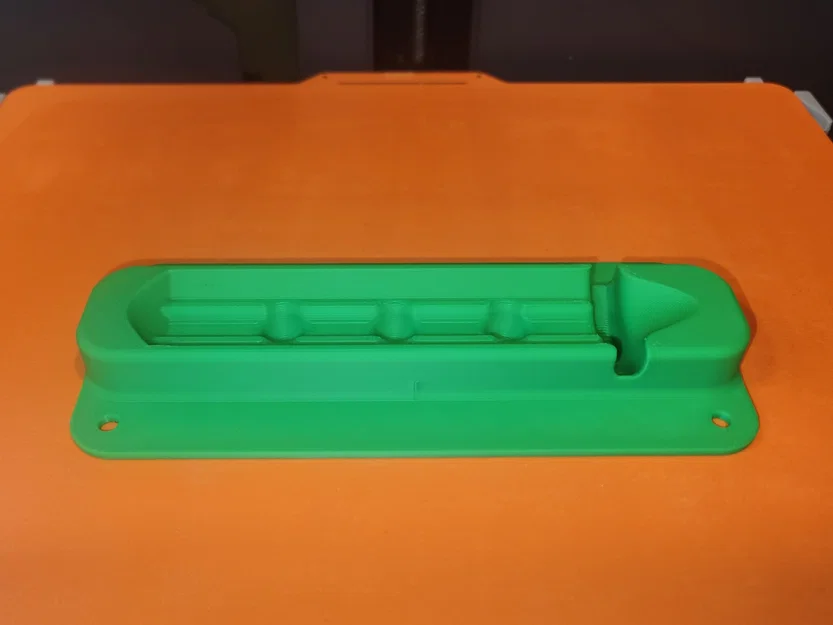

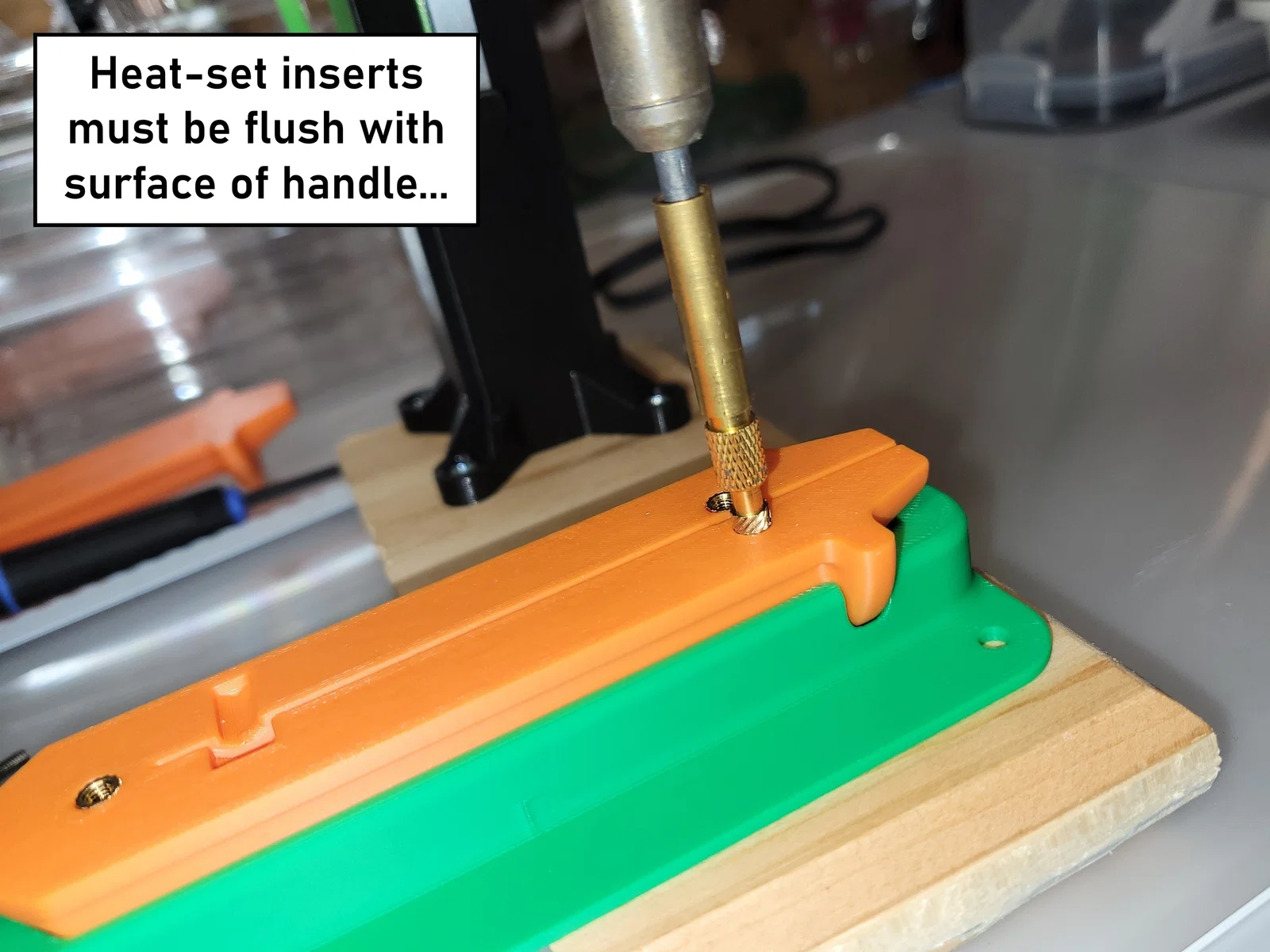

Mình có đính kèm một dụng cụ gá lắp (Insert Jig) tùy chọn để giữ phần tay cầm đứng vững khi bạn gia nhiệt lắp ốc chèn đồng!
Các phiên bản Tay Cầm Lưỡi Cưa mình đã đăng tải:
1 - Hacksaw Blade Handle: Phiên bản gọn cơ bản; dùng ốc chèn nhiệt, độ bền cao.
2 - Hacksaw Handle (no inserts): Phiên bản gọn; ren ốc được in trực tiếp (không cần ốc chèn).
3 - Hacksaw Handle With Guard (no inserts): Phiên bản công thái học có vành chắn; ren in trực tiếp.
4 - : (Thiết kế này!) Công thái học, có vành chắn và sử dụng ốc chèn nhiệt bền bỉ.

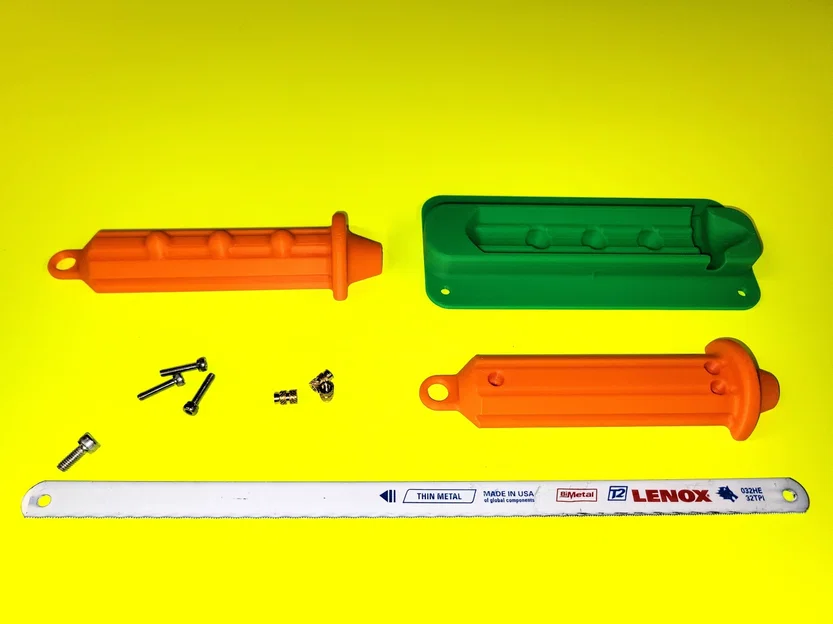

Linh kiện cần chuẩn bị:

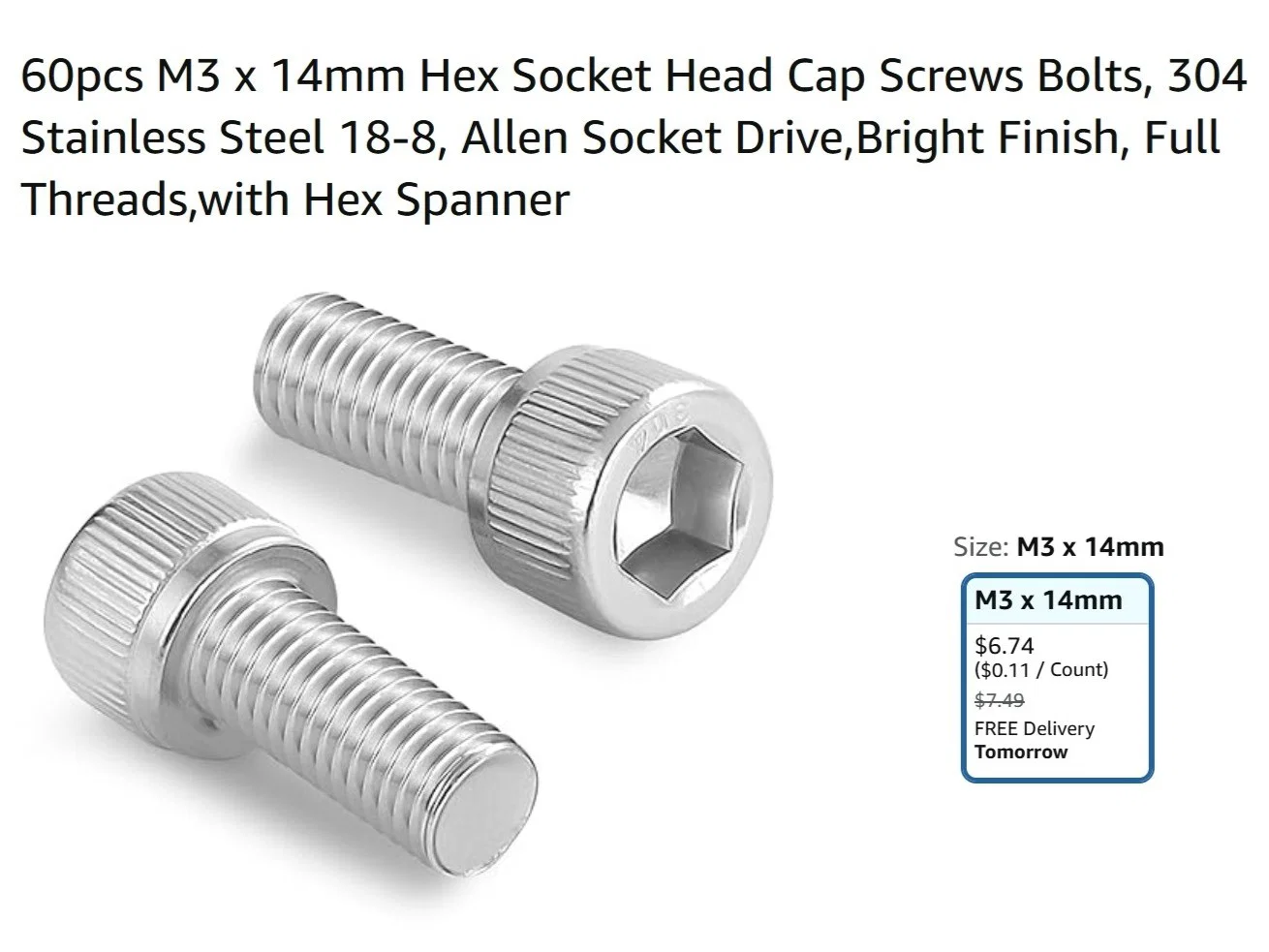

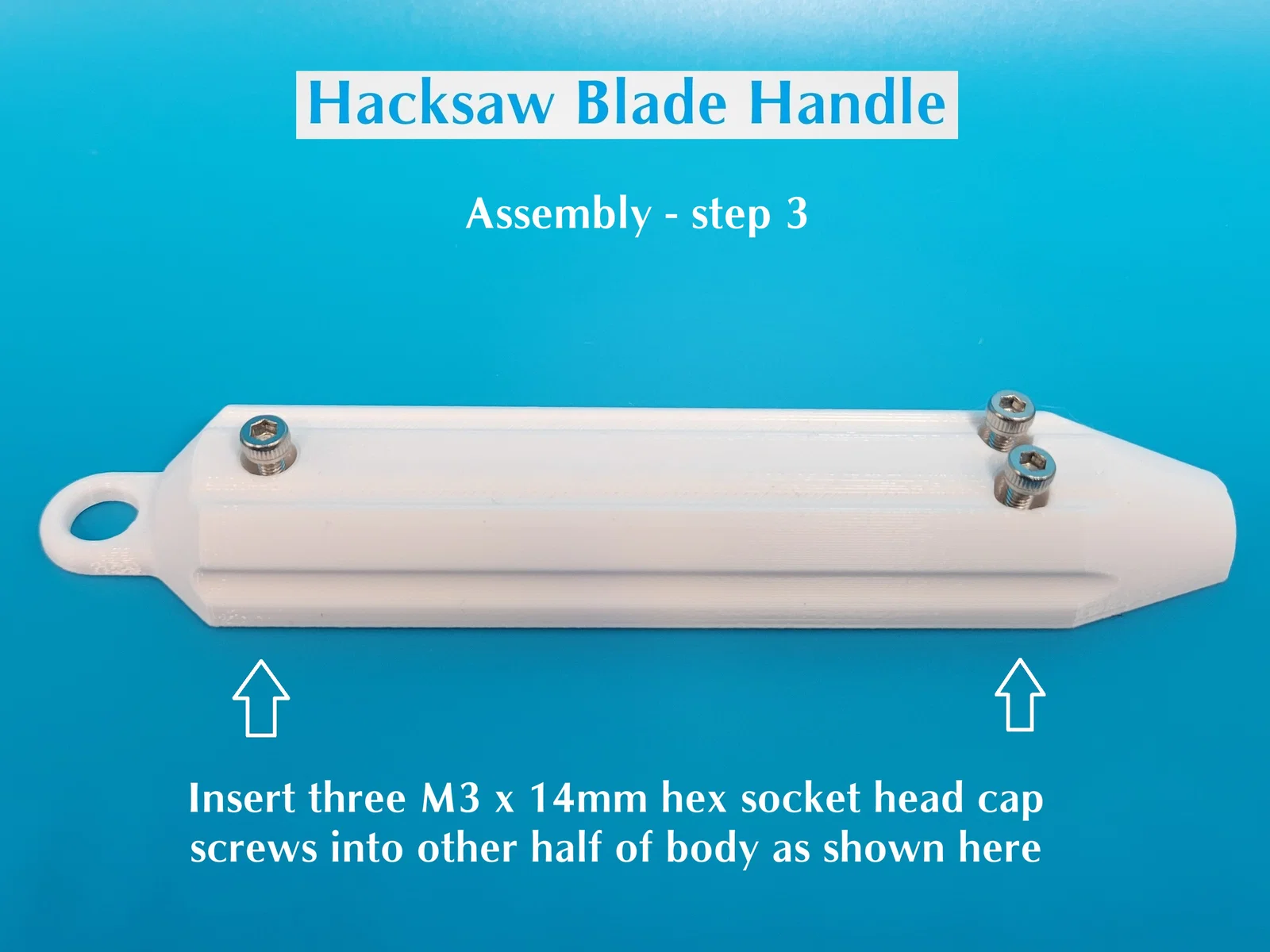

- Hai ốc M3 lục giác dài 14mm

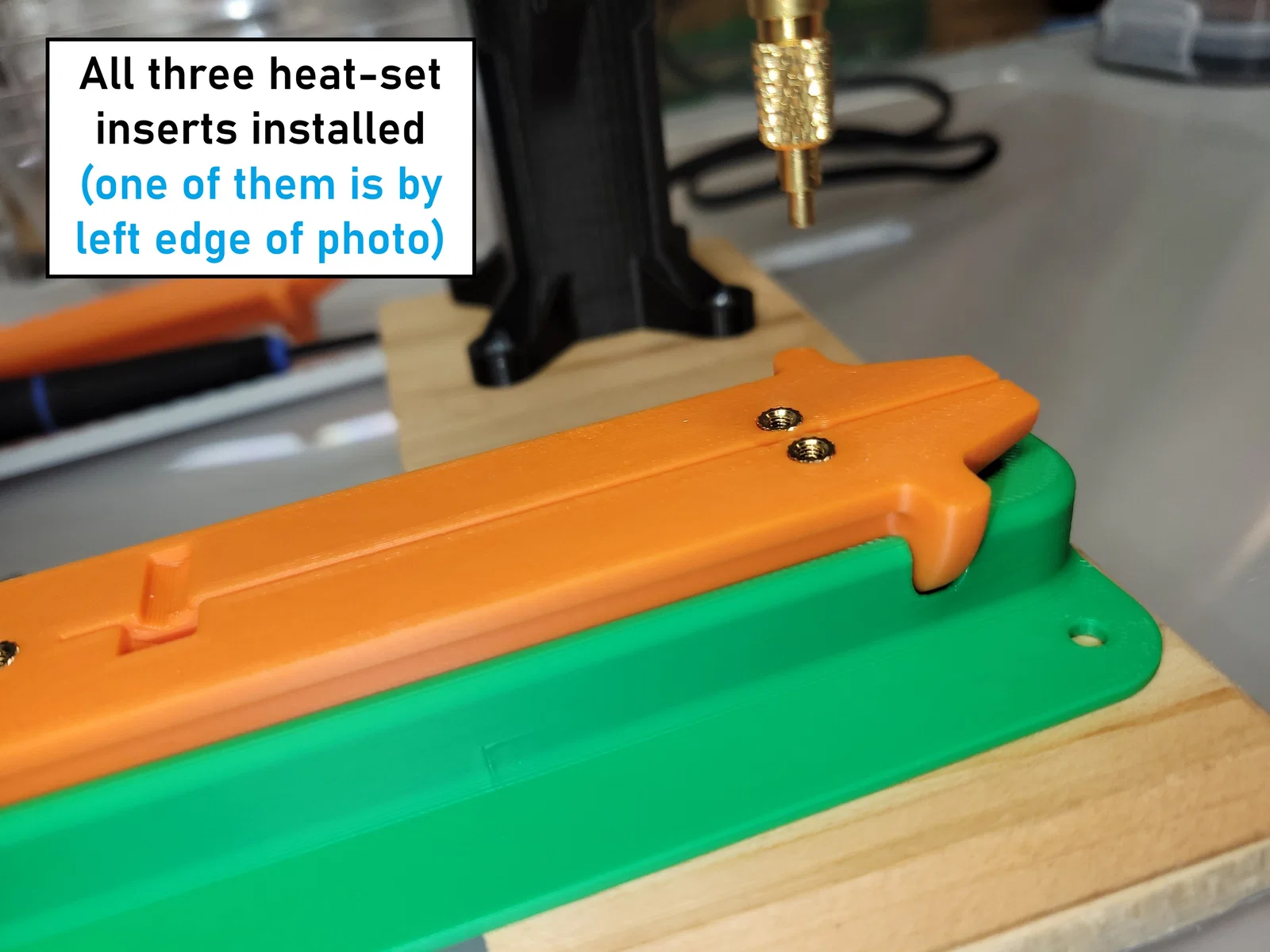

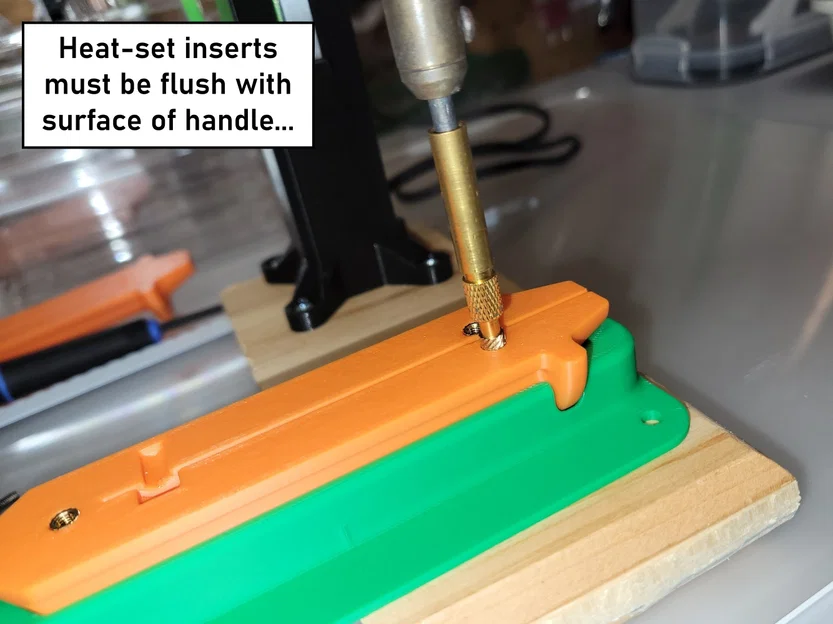

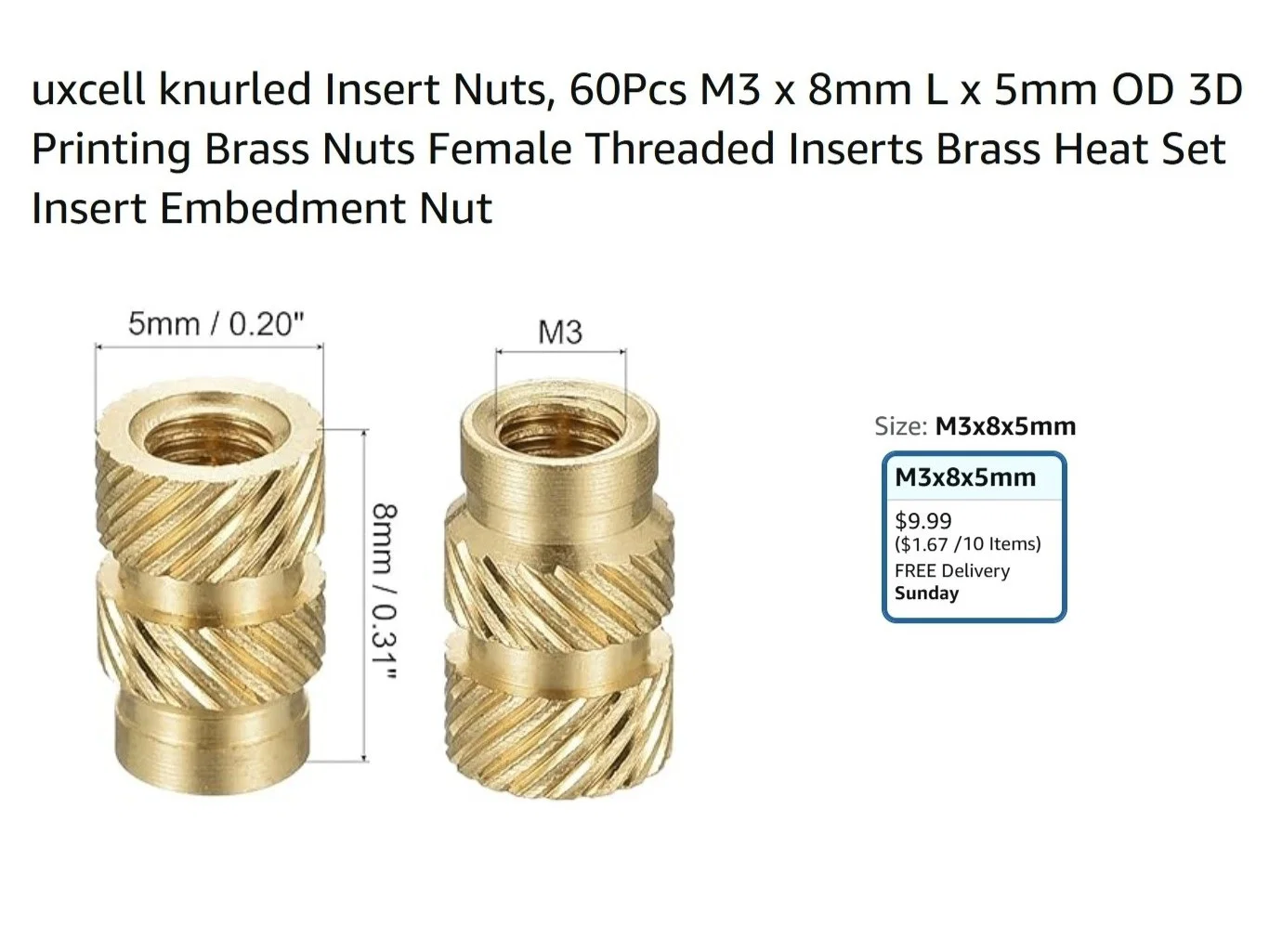

- Hai ốc chèn nhiệt M3 x 8mm x 5mm (cần mỏ hàn để lắp)

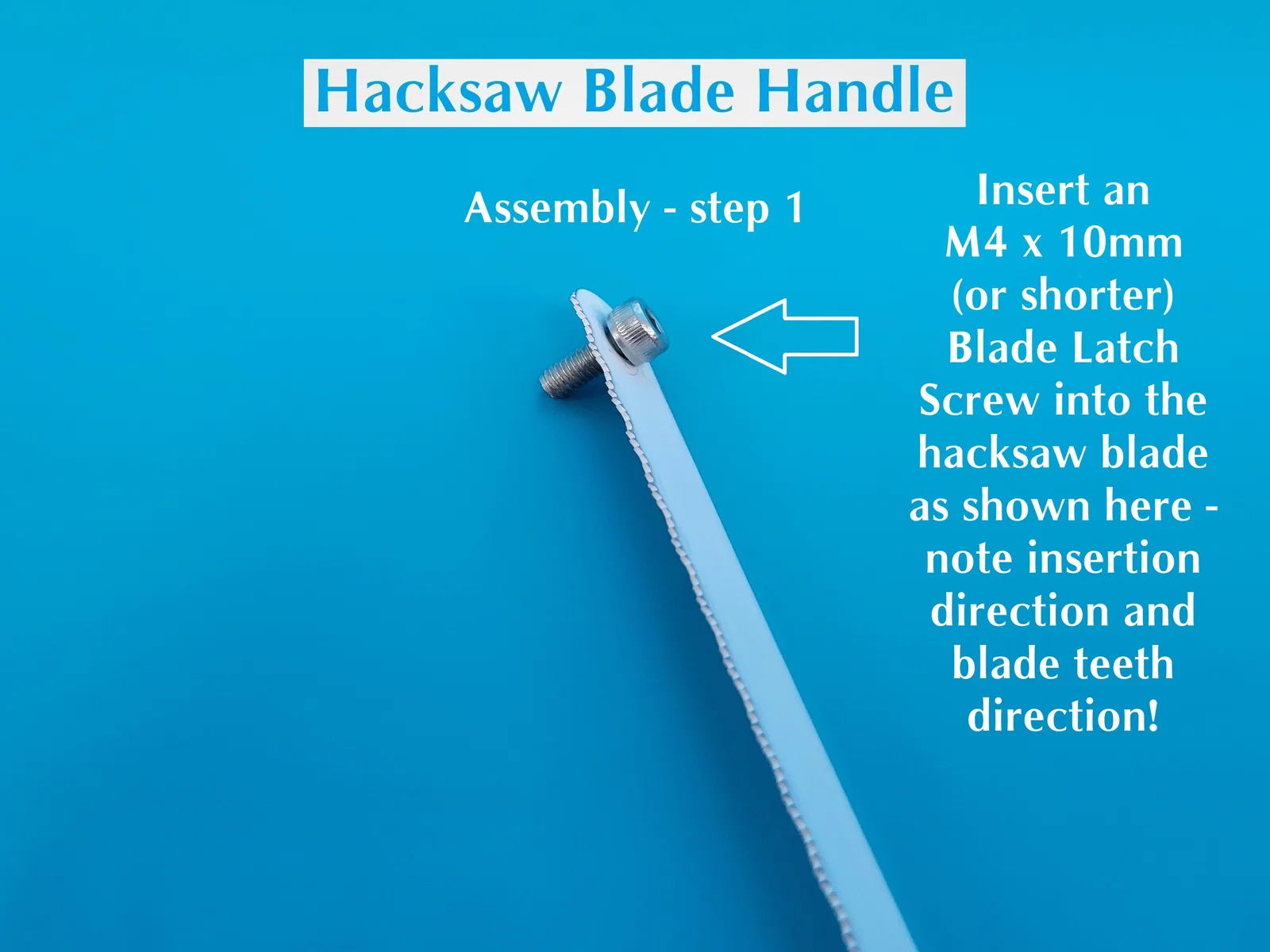

- Một ốc lục giác M4 dài 10mm (hoặc ngắn hơn) để cố định lưỡi cưa
- Một lưỡi cưa sắt tiêu chuẩn (thường là 10 inch)

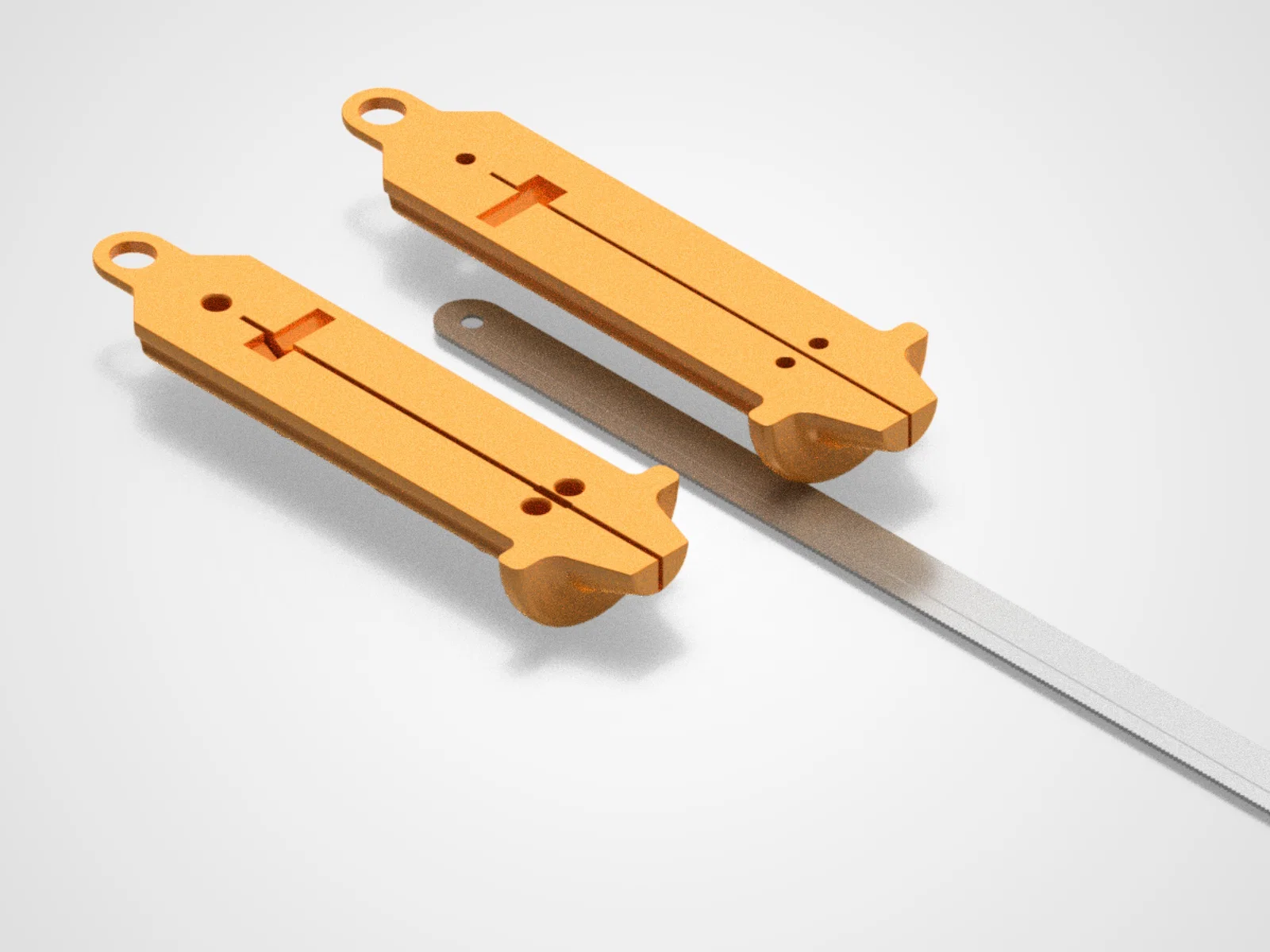

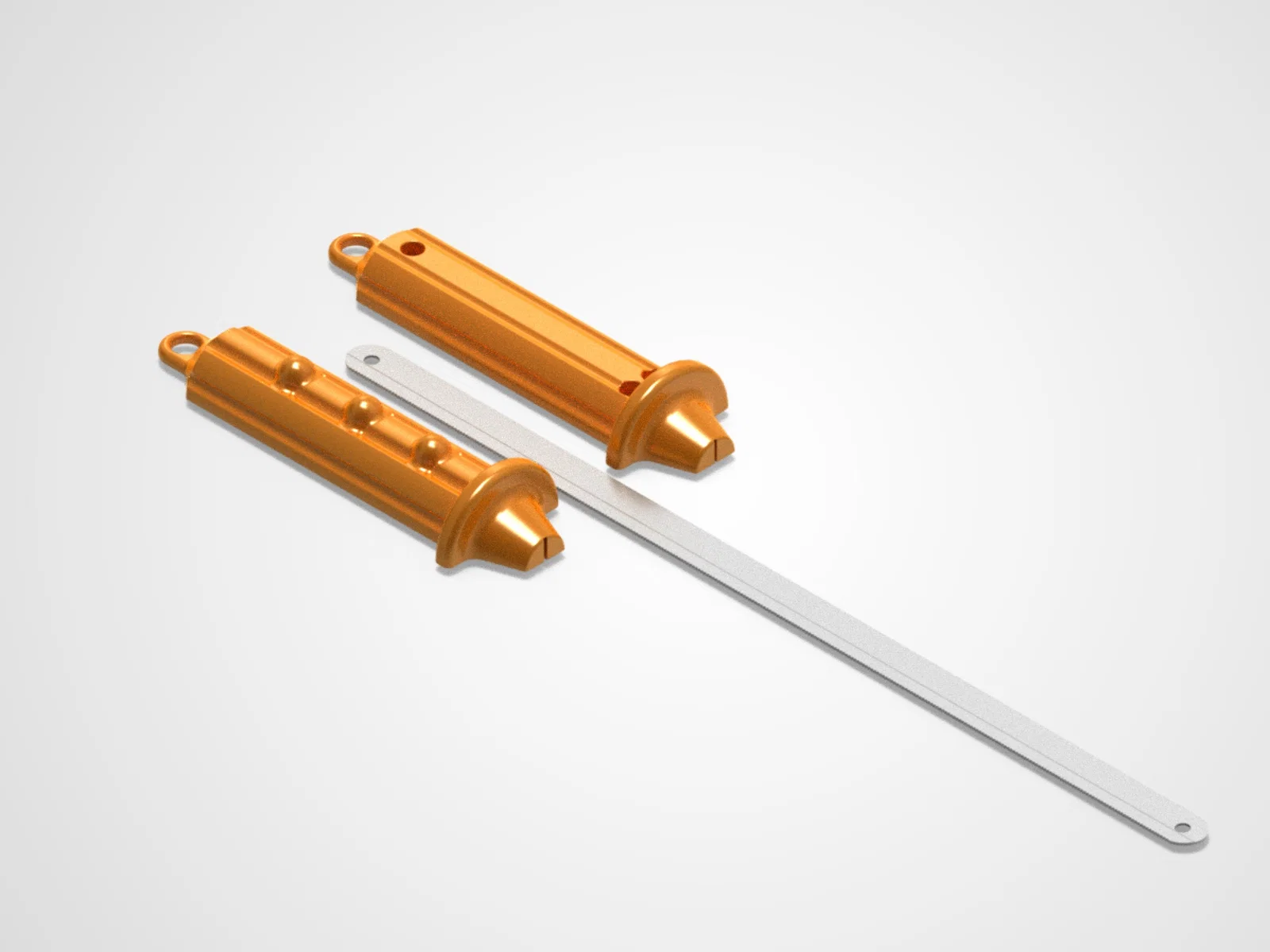

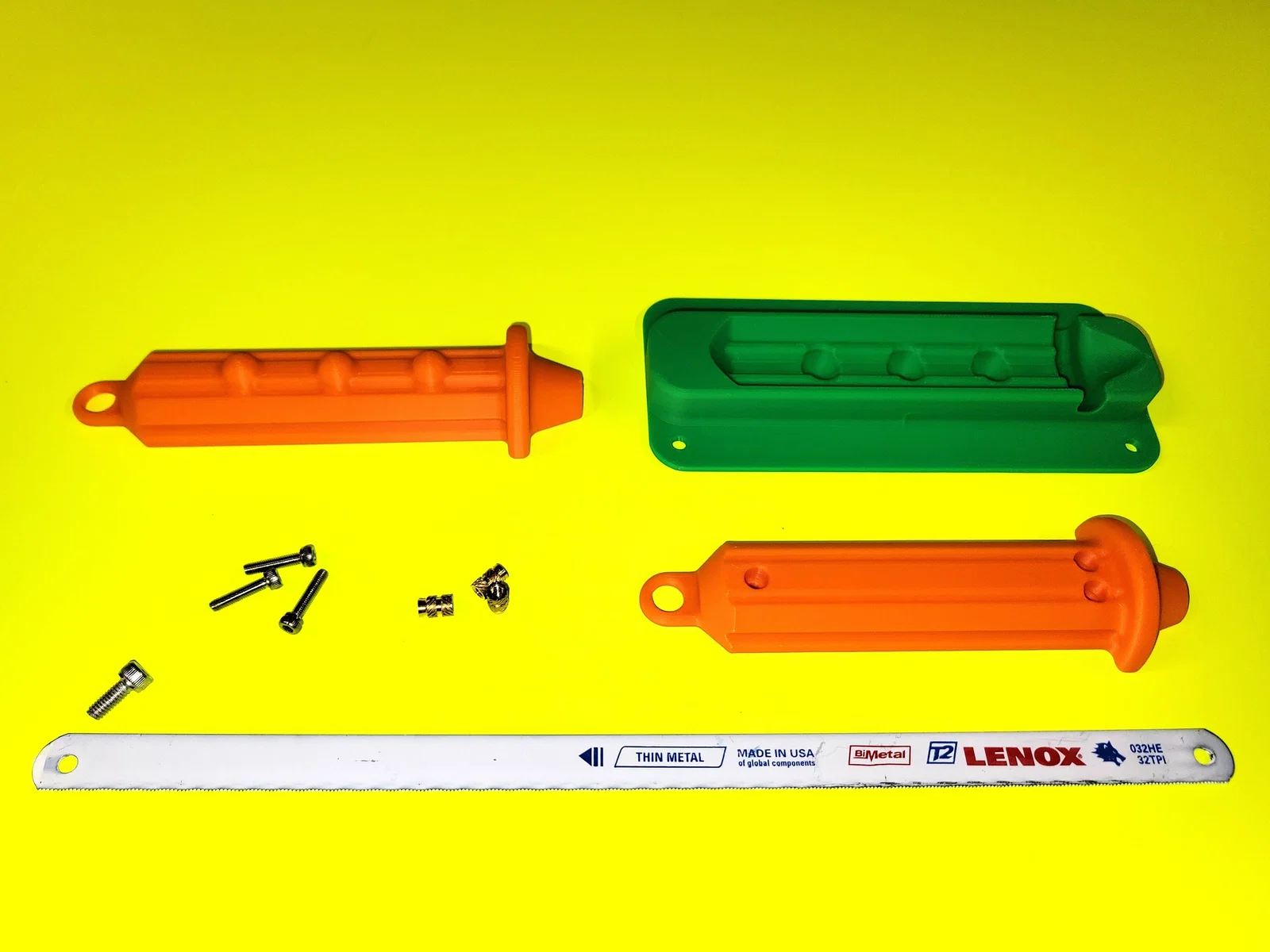

(Hình ảnh minh họa các bộ phận in 3D và quá trình lắp ráp...)
Thông tin in ấn:
Bạn có thể in bằng PETG, PLA, PC hoặc bất kỳ vật liệu nào không bị cong vênh. Không khuyến khích dùng nhựa sợi carbon hoặc thủy tinh vì có thể gây kích ứng da khi cầm nắm.

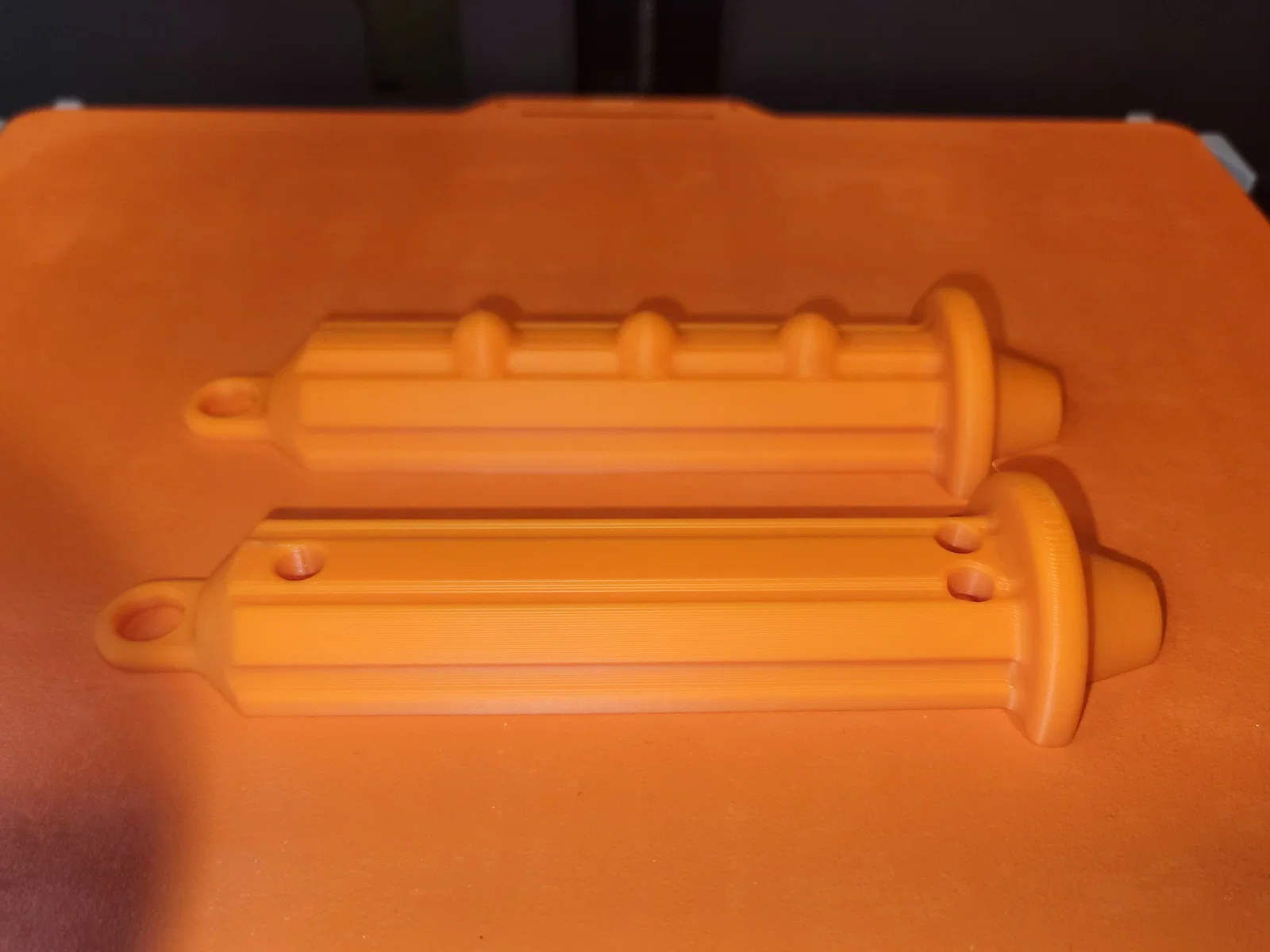

- Tay cầm: In với Bambu PLA Basic, đầu phun 0.4mm, lớp in 0.2mm, infill 15% kiểu gyroid, 3 thành (perimeters) để tăng độ bền. Không cần hỗ trợ (supports).
- Dụng cụ gá (Insert Jig): 10% infill, không cần support.
Đừng quên xem thêm các thiết kế khác của mình tại Printables và MakerWorld nhé!
