Macropad 5 Layer

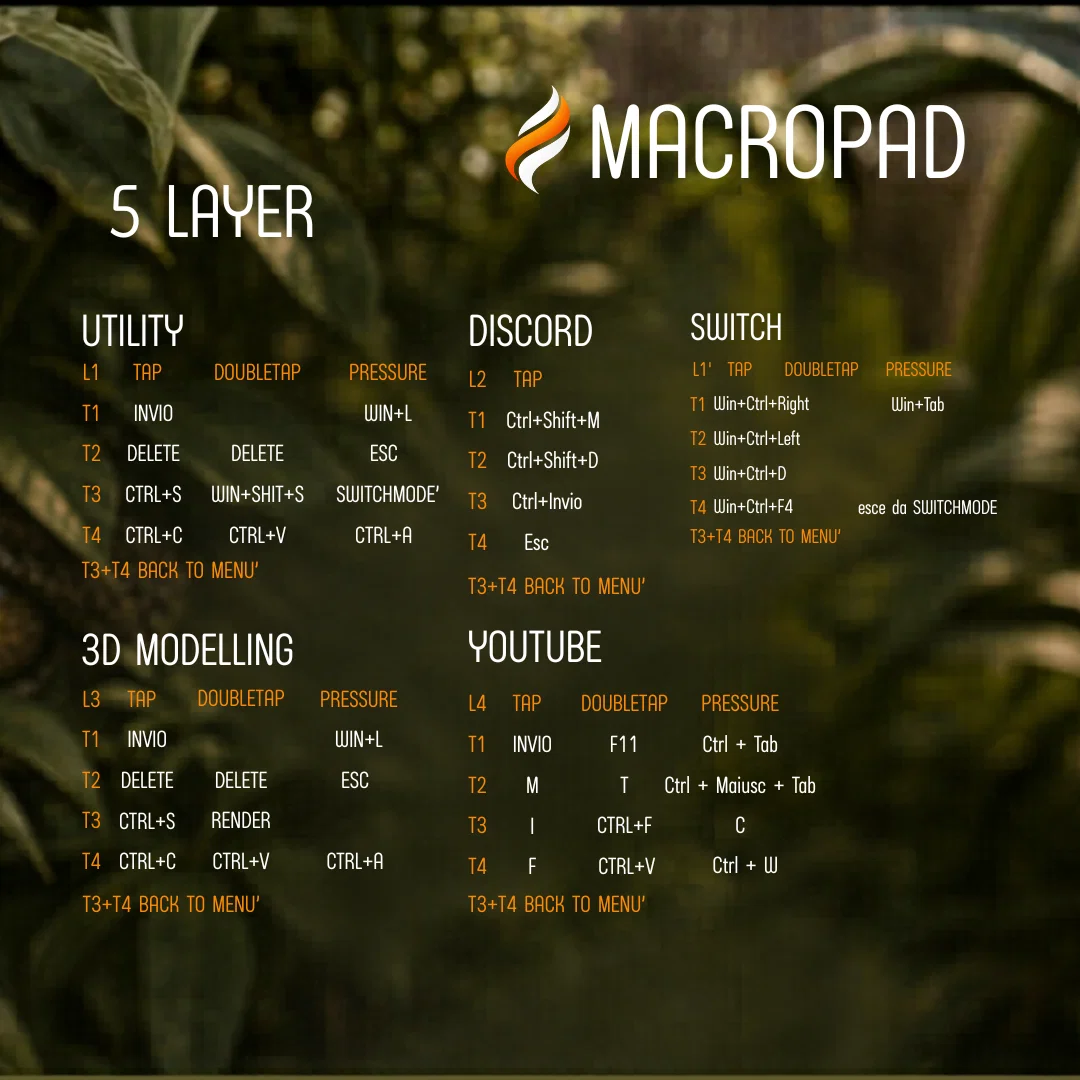

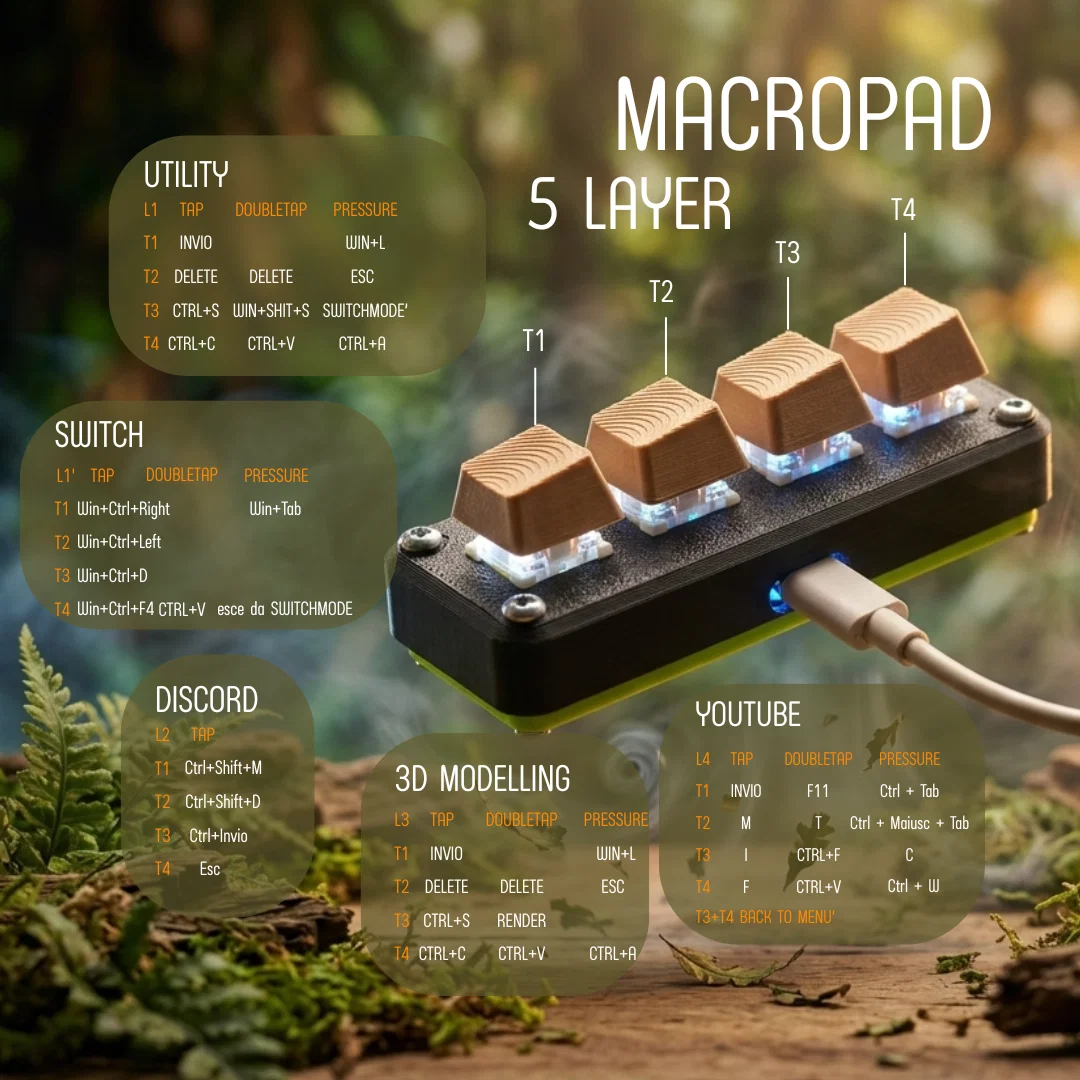

Đây là Macropad 5 Layer. Con này làm để xài linh hoạt: hệ thống cho phép bạn đổi hoàn toàn chức năng của từng nút tùy theo mode/layer đang kích hoạt. Không màu mè, chỉ 4 phím và 5 lớp (layers) để dùng. Tự set cấu hình theo ý bạn.

Những thứ bạn cần:

  • Controller: 1x Waveshare RP2040-Zero.

  • Switches: 4x MX mechanical switches.

  • Wiring: 4 đoạn copper wire.

  • Hardware: 4x ốc M3 + 4x tán M3.

  • Keycaps: 4 cái keycap.

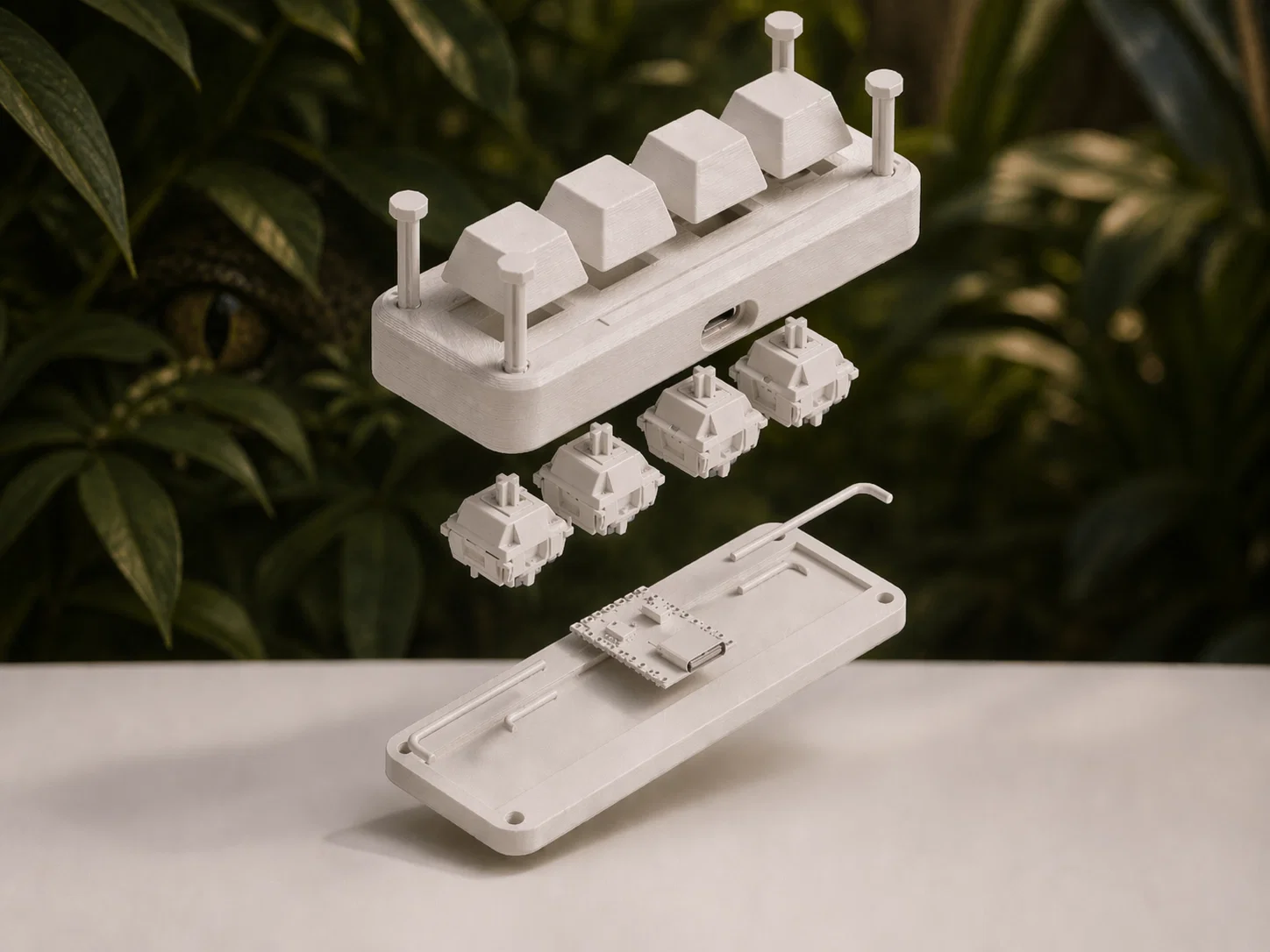

Chi tiết in (Printed Parts):

  • Top Case: Giữ switch và controller.

  • Bottom Plate: Đậy kín phần pad.

  • Keycaps: Tùy chọn.
