1/16 RC Panzer Tank VK-16.02 Leopard (v0.9.4)

1/16 RC VK-16.02 Leopard.

Luôn kiểm tra phiên bản mới nhất tại https://github.com/edumardo/VK-16.02-Leopard

Bạn có thể theo dõi quá trình phát triển và lắp ráp mẫu trên các diễn đàn sau:

• Chủ đề trên diễn đàn RCTankWarfare (tiếng Anh).
• Chủ đề trên diễn đàn La Cadena Herrumbrosa (tiếng Tây Ban Nha).

----------------------------------------------- README.md -----------------------------------------------

Với các file này, bạn có thể in 3D và lắp ráp một xe tăng RC VK-16.02 Leopard.

Các bộ phận cần có (không in được)

Electronics:

• Gearboxes long shaft.
• 1 x Continuous rotation servo để xoay tháp pháo, ví dụ DM-S0090D.
• 2 x servo cho hệ thống giật lùi (recoil) và nâng/hạ (elevation), ví dụ MG90S.

Hardware:

• 14 x nam châm neodymium tròn 5mmx2mm.
• 2 x vít M2x5mm.
• 8 x vít M2x8mm.

Lấy từ Heng Long 3879 Panther hoặc 3869 Jagdpanther:

• 2 x sprocket drive wheels.
• 2 x transmission covers (tùy chọn).
• 2 x idler wheels.
• 10 x wheel arms.
• 10 x wheel arm springs.
• 10 x arm screws.
• 10 x wheel bolt cover (tùy chọn).
• 6 x double wheels.
• 4 x single wheels.
• 2 x tracks (mỗi bên rút xuống còn 67 mắt xích).
• 1 x rotating ring, loại lớn.

Cách lắp ráp

Làm theo các tài liệu lắp ráp, ưu tiên theo đúng thứ tự:

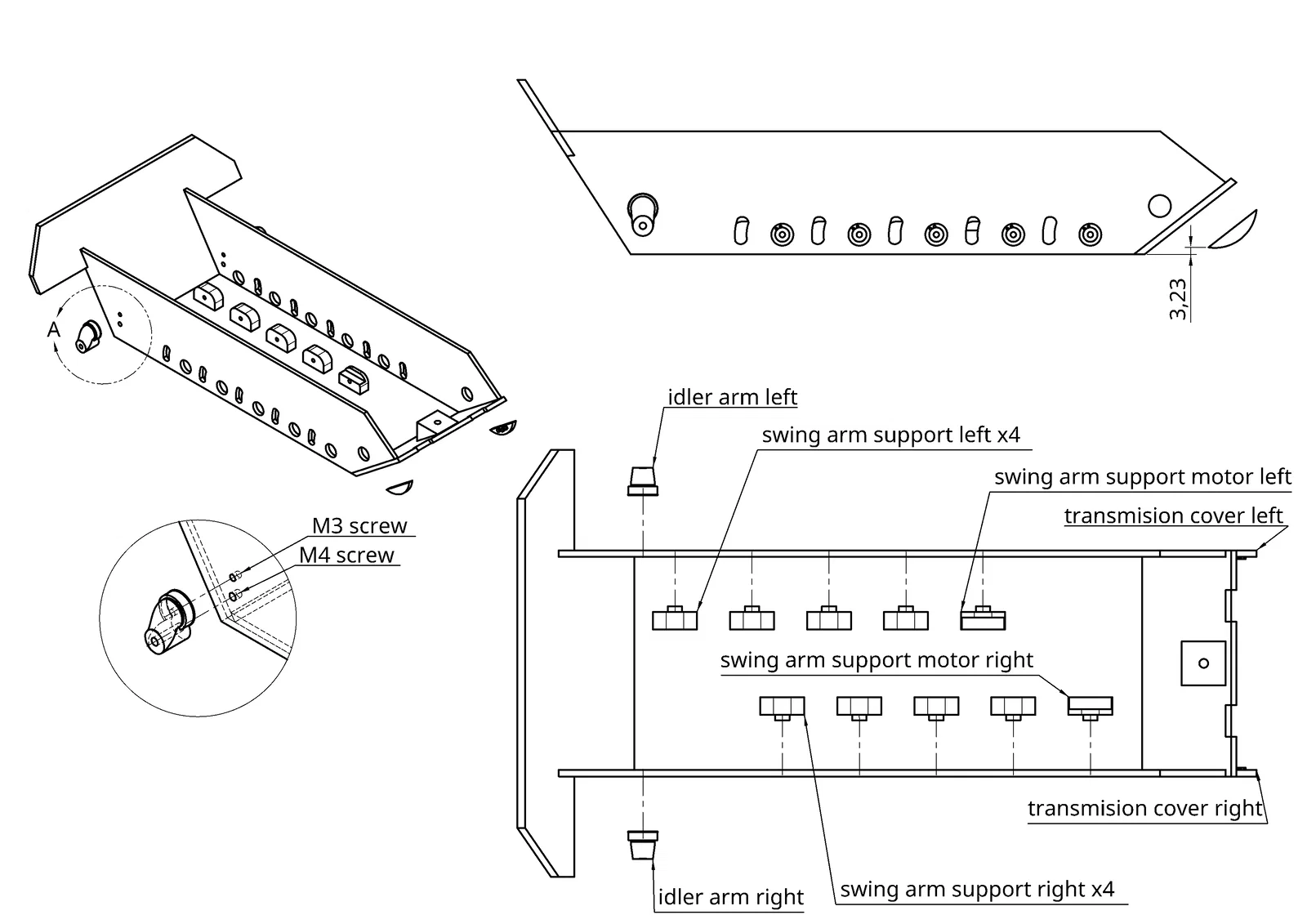

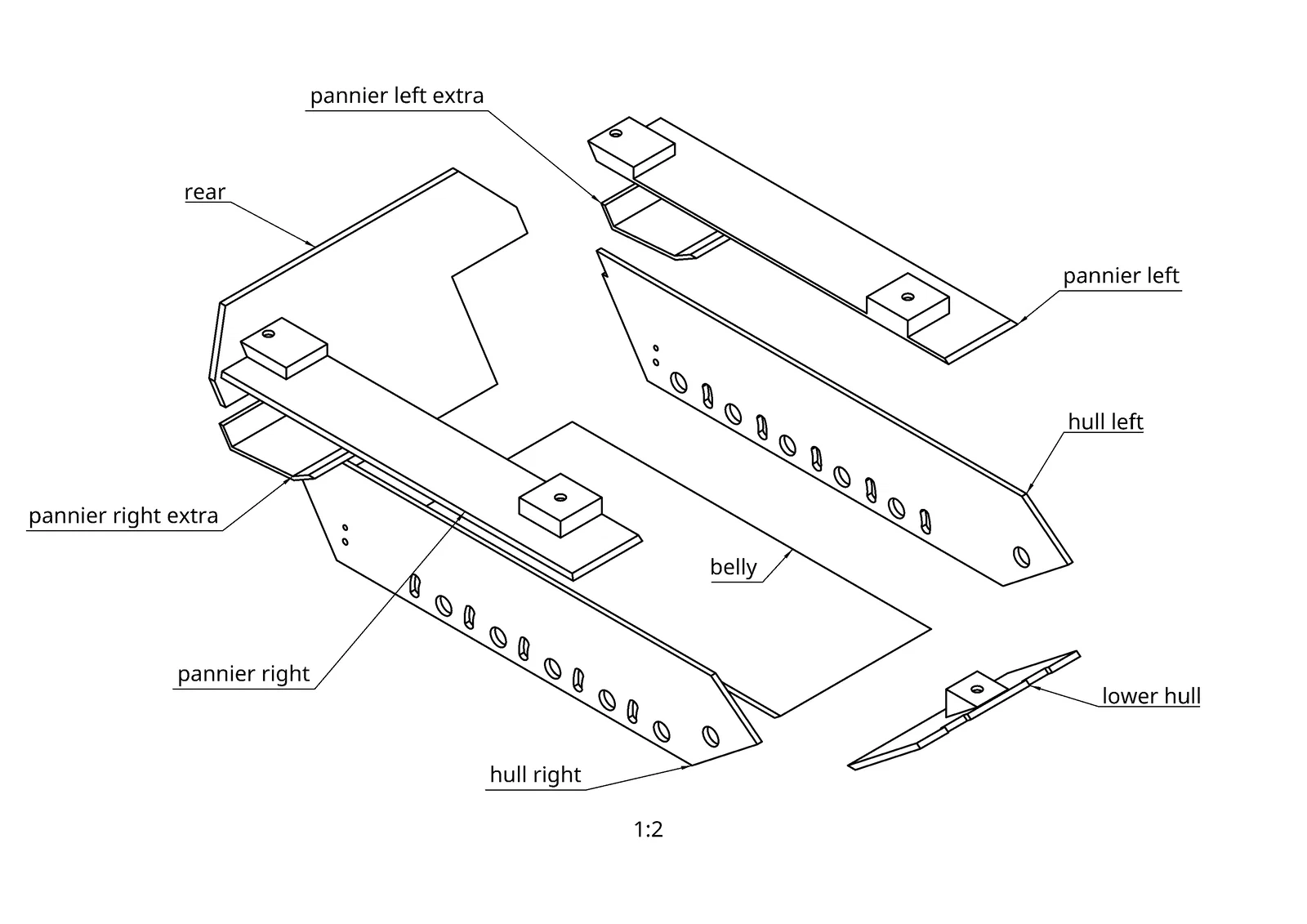

1. Hull assembly
2. Suspension assembly

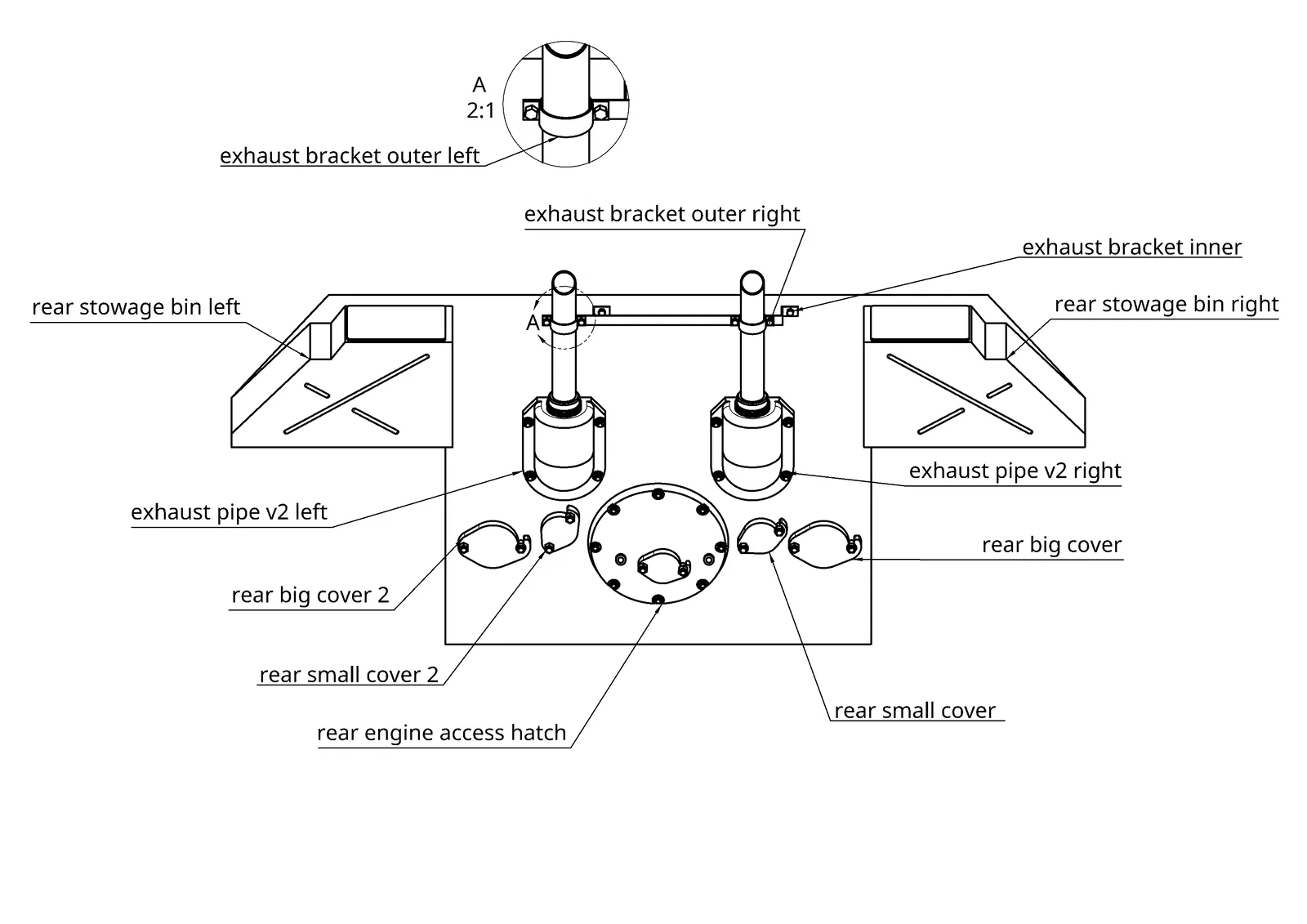

3. Rear stuff assembly

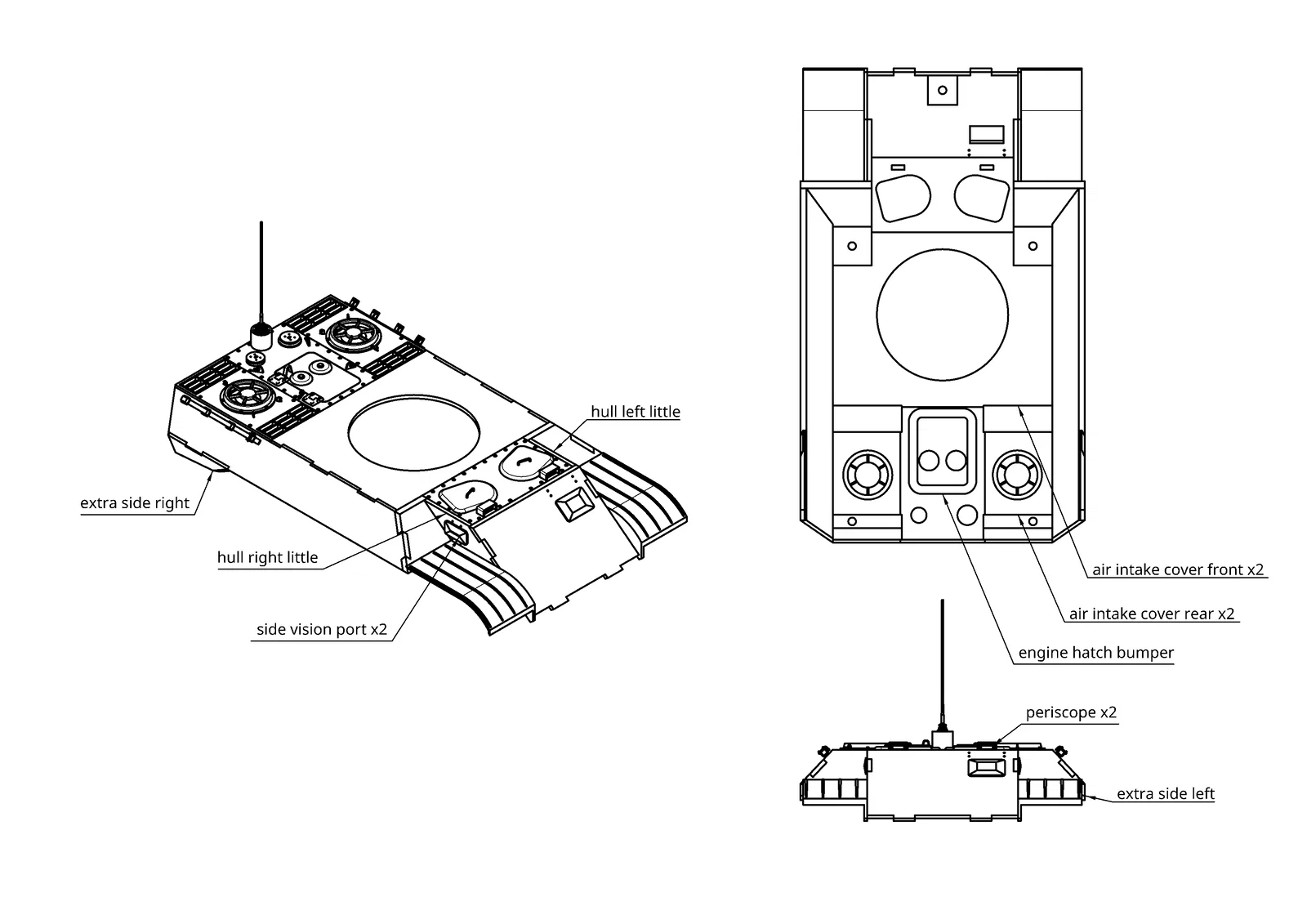

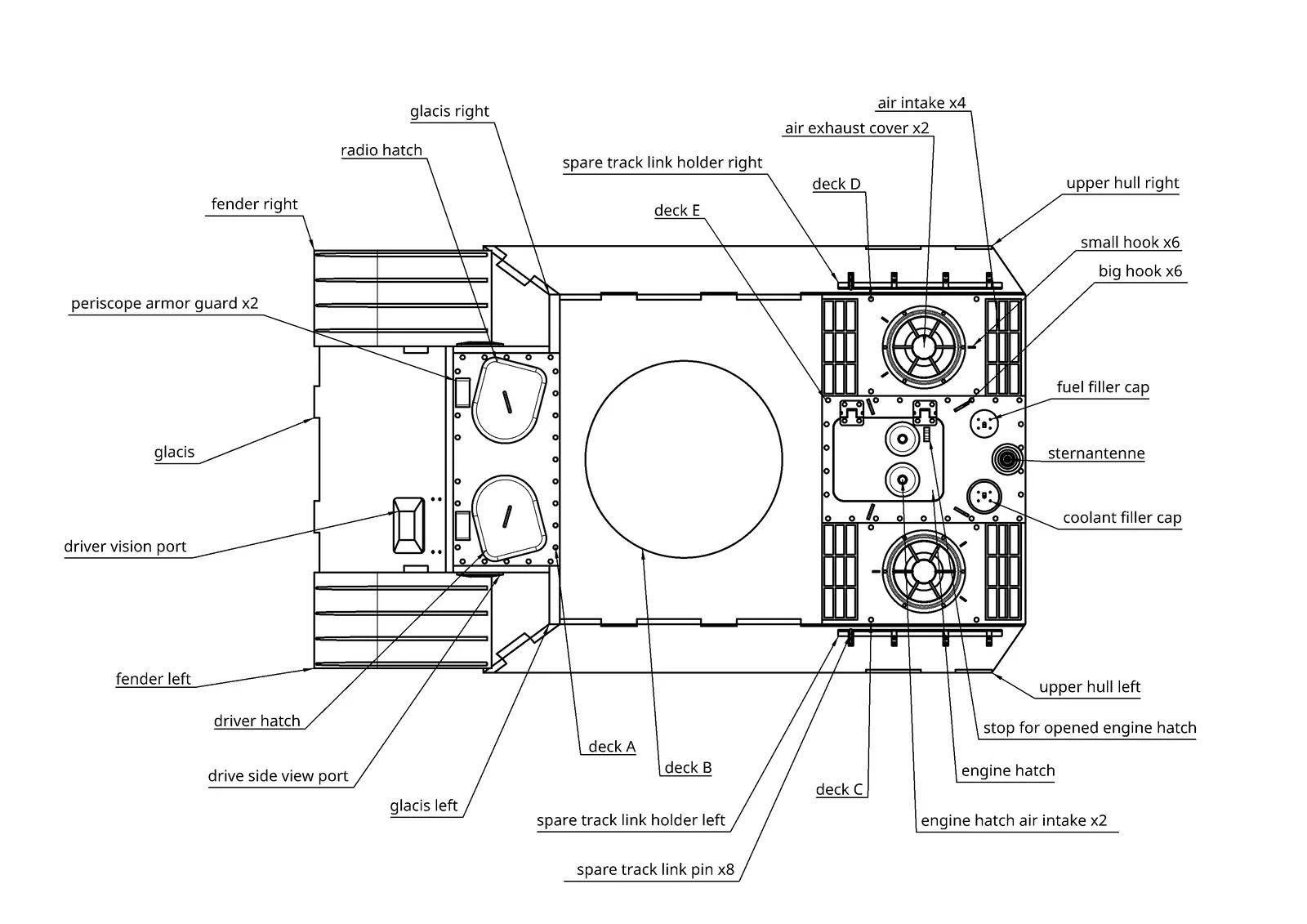

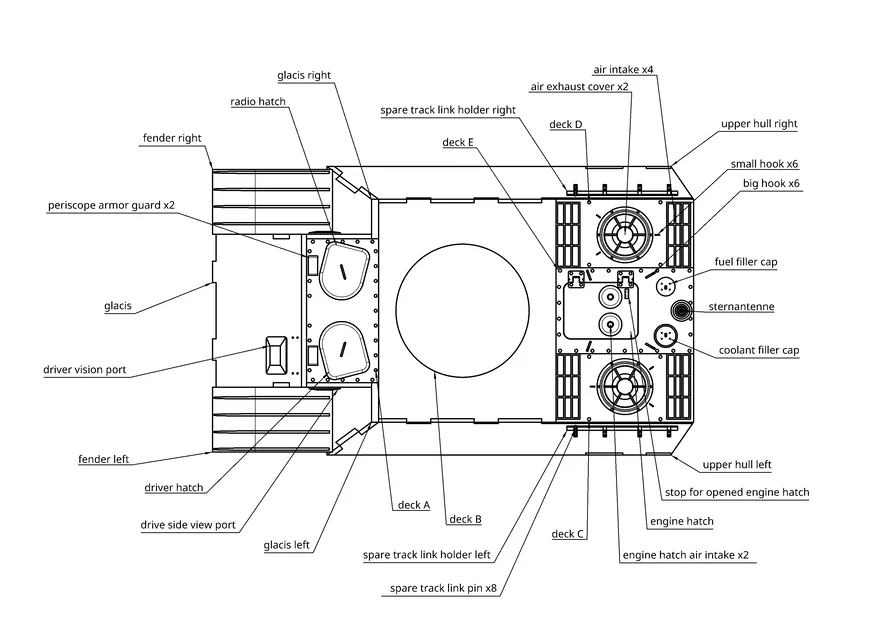

4. Upper hull assembly

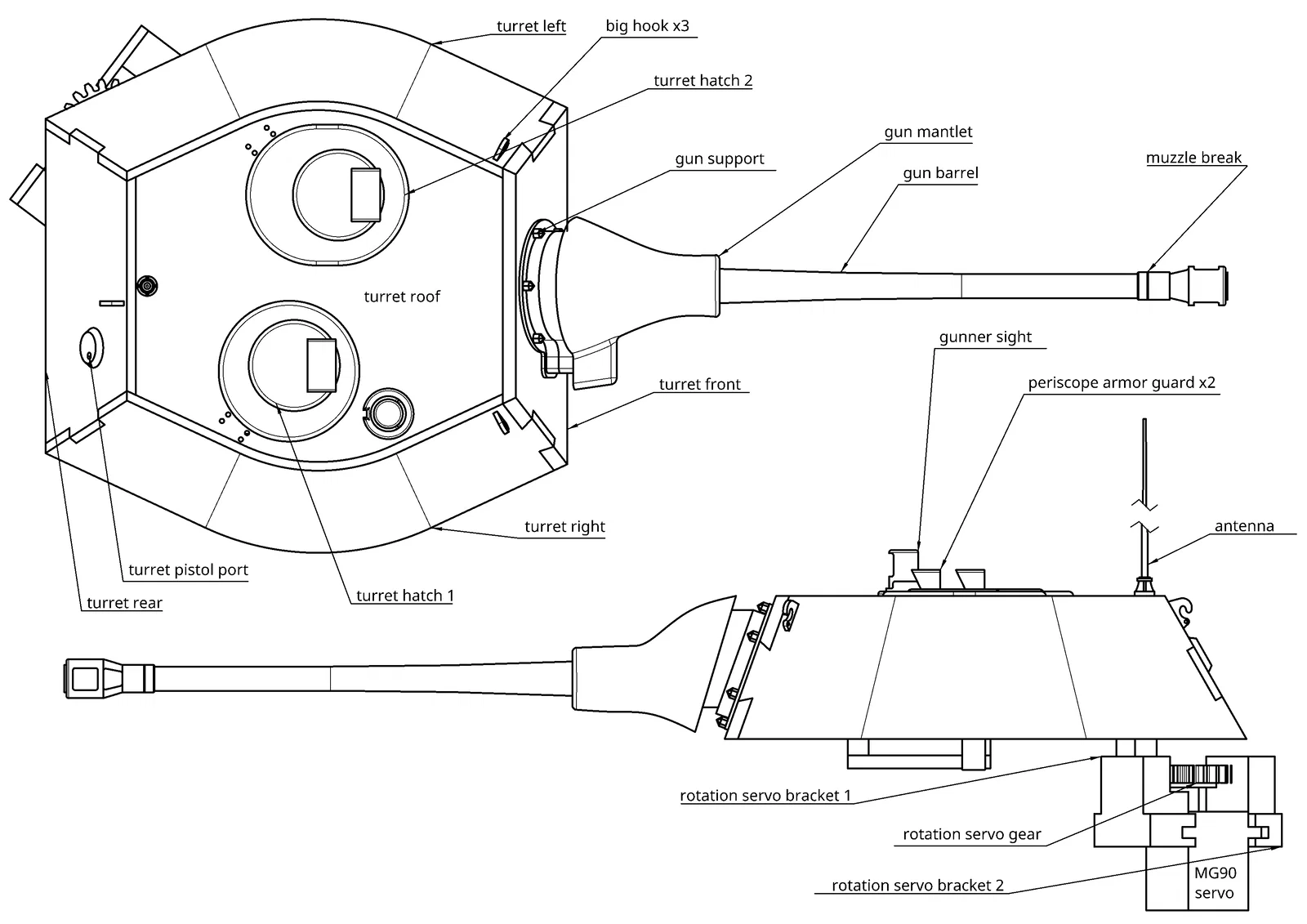

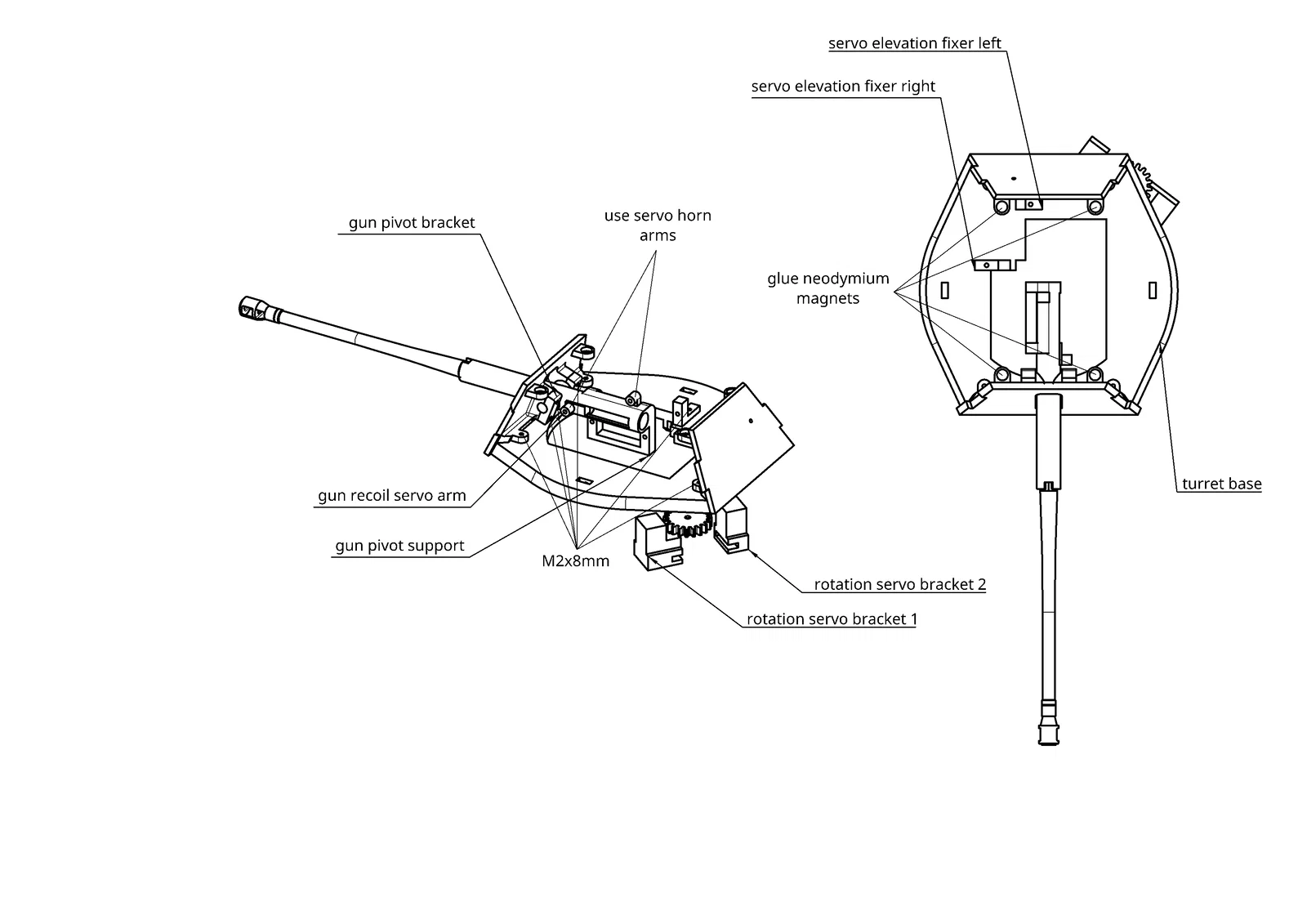

5. Turret assembly

Và các file STL cho toàn bộ chi tiết:

1. hull - all parts.stl
2. suspension - all parts.stl
3. rear stuff - all parts.stl
4. upper hull - all parts.stl
5. turret - all parts.stl
6. VK16.02 Leopard - all parts.stl (toàn bộ mô hình)

Bạn có thể kiểm tra các file all-parts và ungroup để tách ra từng chi tiết bằng các công cụ như 3D Builder hoặc Meshmixer. Sau đó, nếu muốn thì ghép (combine) lại.

Ngoài ra, bạn cũng có thể theo dõi quá trình phát triển và lắp ráp mẫu trên các diễn đàn sau:

• Chủ đề trên diễn đàn RCTankWarfare (tiếng Anh).
• Chủ đề trên diễn đàn La Cadena Herrumbrosa (tiếng Tây Ban Nha).

Tài liệu tham khảo và tư liệu

Nguồn chính:

• Panzer Tracts 20-2 - Paper Panzers

Nguồn phụ:

• Panzer Tracts No. 05-1 - Panzerkampfwagen Panther Ausfuehrung D with Versuchs-Serie Panther, Fgst.Nr.V2
• Panzer Tracts No. 05-2 - Panzerkampfwagen Panther Ausfuehrung A
• Panzer Tracts No. 05-3 - Panzerkampfwagen Panther Ausfuehrung G
• Panzer Tracts No. 09-3 - Jagdpanther Panzerjaeger Panther (8.8 cm) (Sd.Kfz.173) Ausf.G 1 und G2

Tất cả sách của Thomas L. Jentz và Hilary Louis Doyle.
