Adapter Discovery Drive cho Trivec Avant Model 2055-3
Adapter giúp gắn anten UHF SATCOM Trivec-Avant 2055-3 lên rotor azimuth/elevation của KrakenRF Discovery Drive để canh hướng như anten chảo/ham nhằm tối ưu tín hiệu. Bắt ốc 1/4" và có lỗ cho zipties.
Mô tả

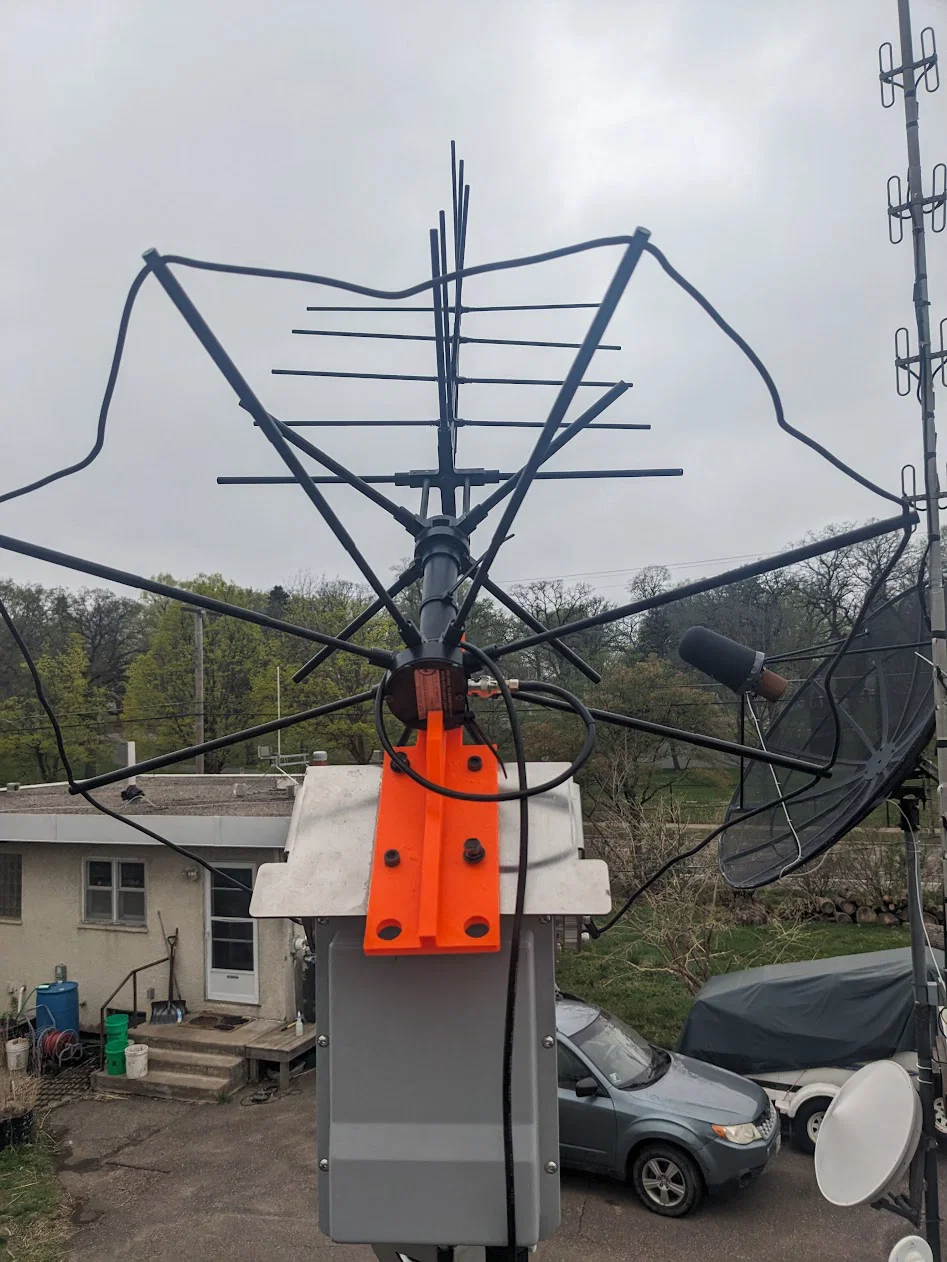

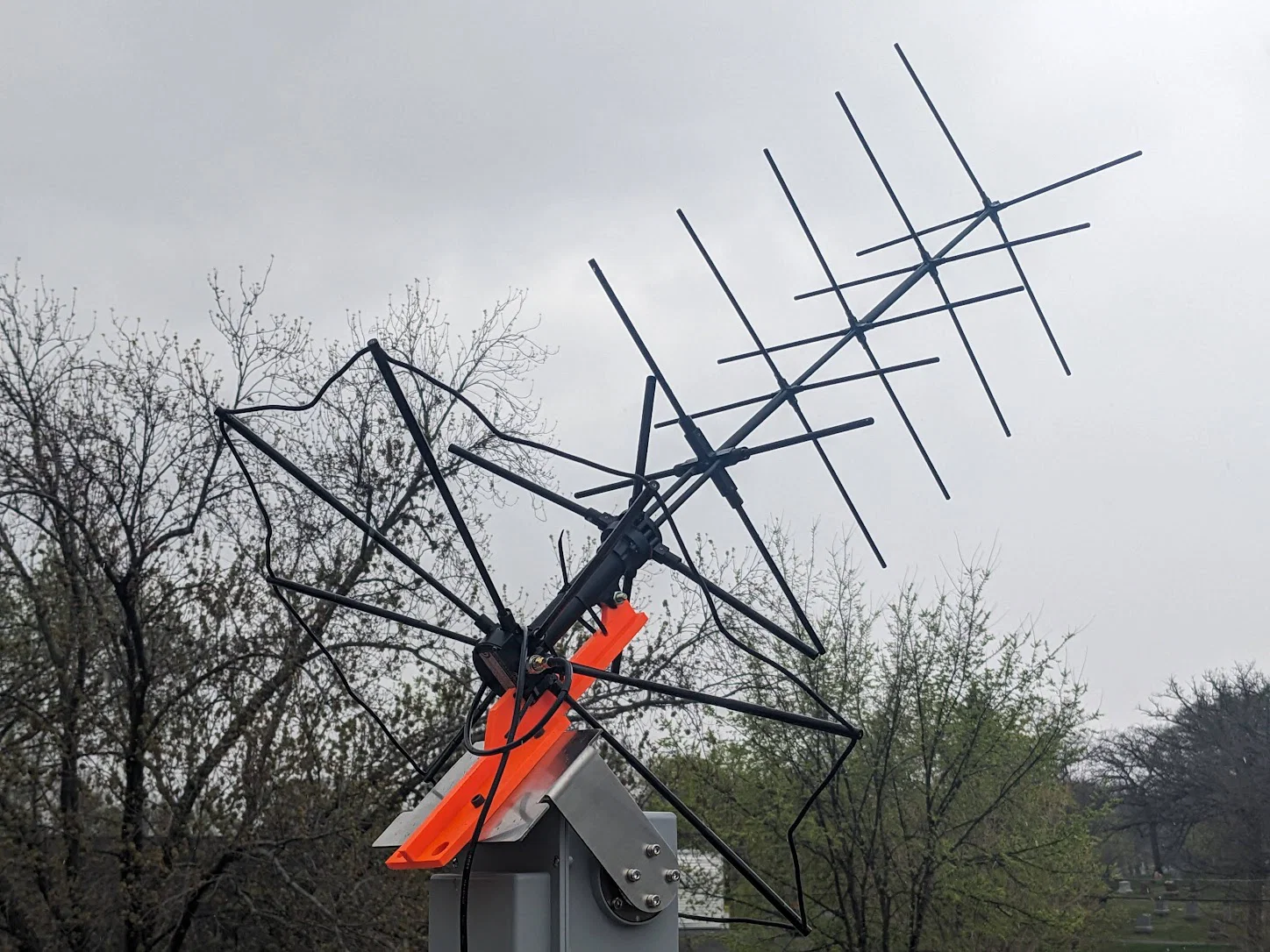

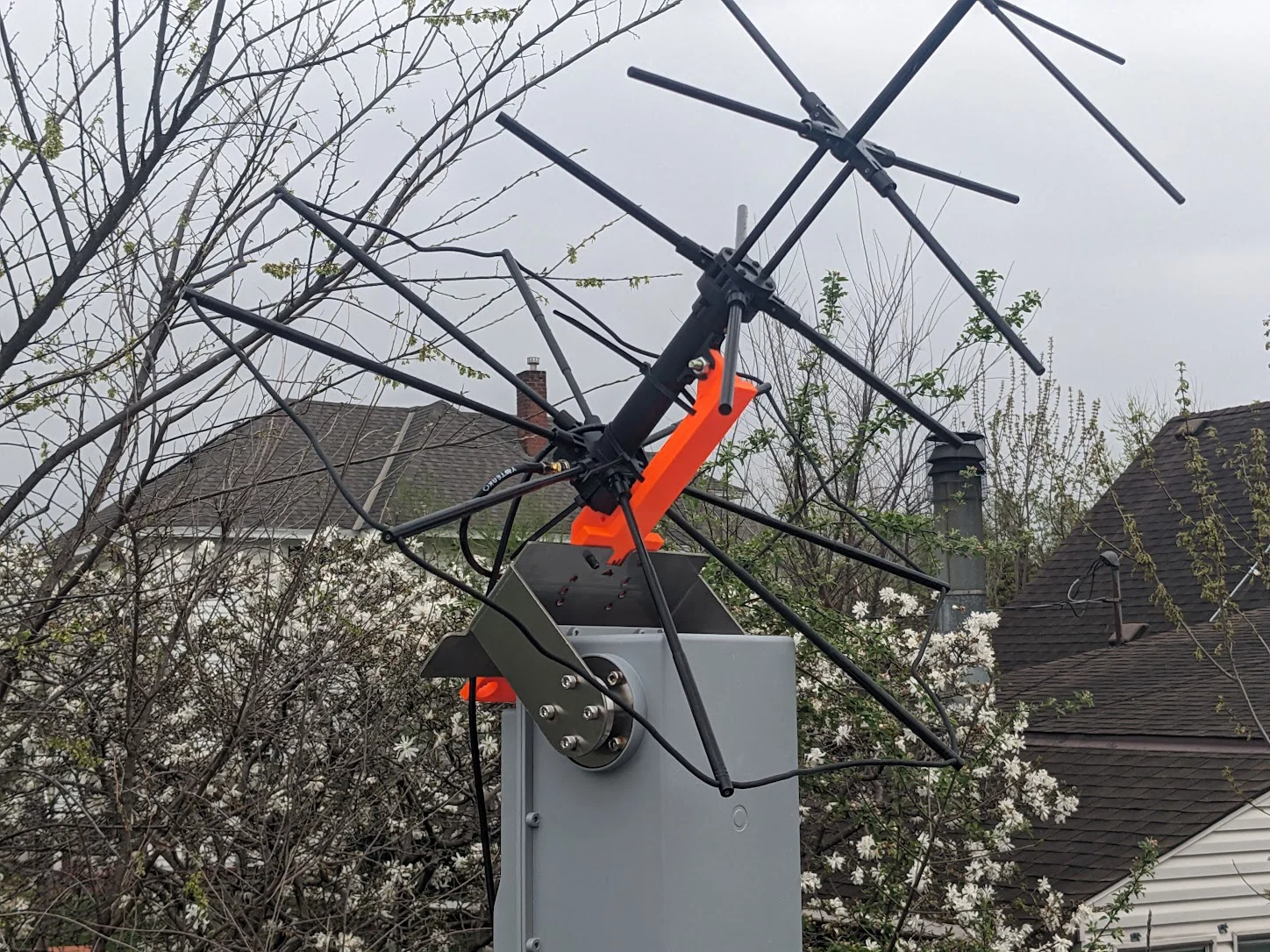

Adapter này giúp bạn gắn anten SATCOM Trivec-Avant 2055-3 lên rotor azimuth/elevation của Discovery Drive. Bạn có thể canh anten giống như chảo (dish) hoặc anten ham để tối ưu tín hiệu.

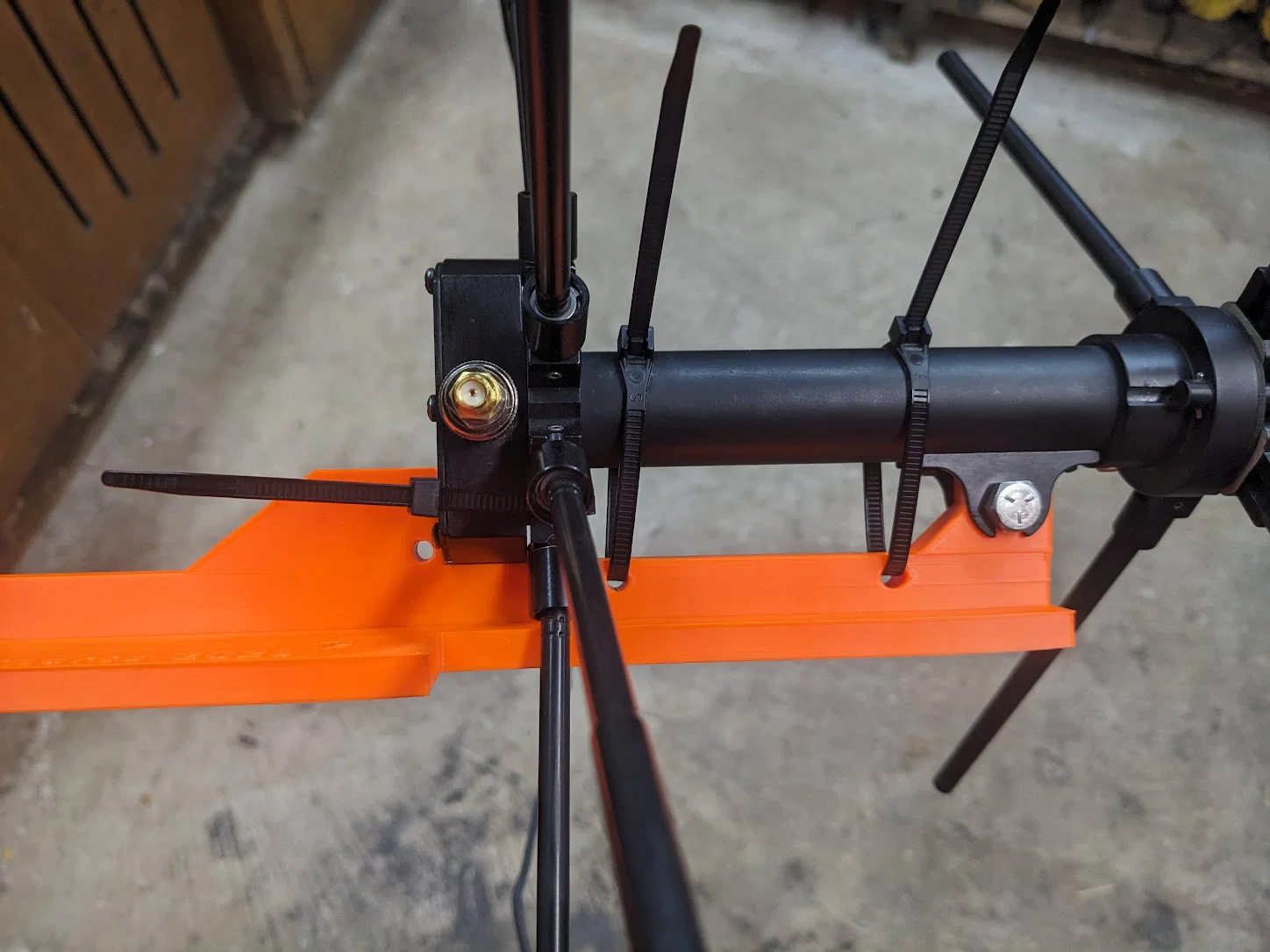

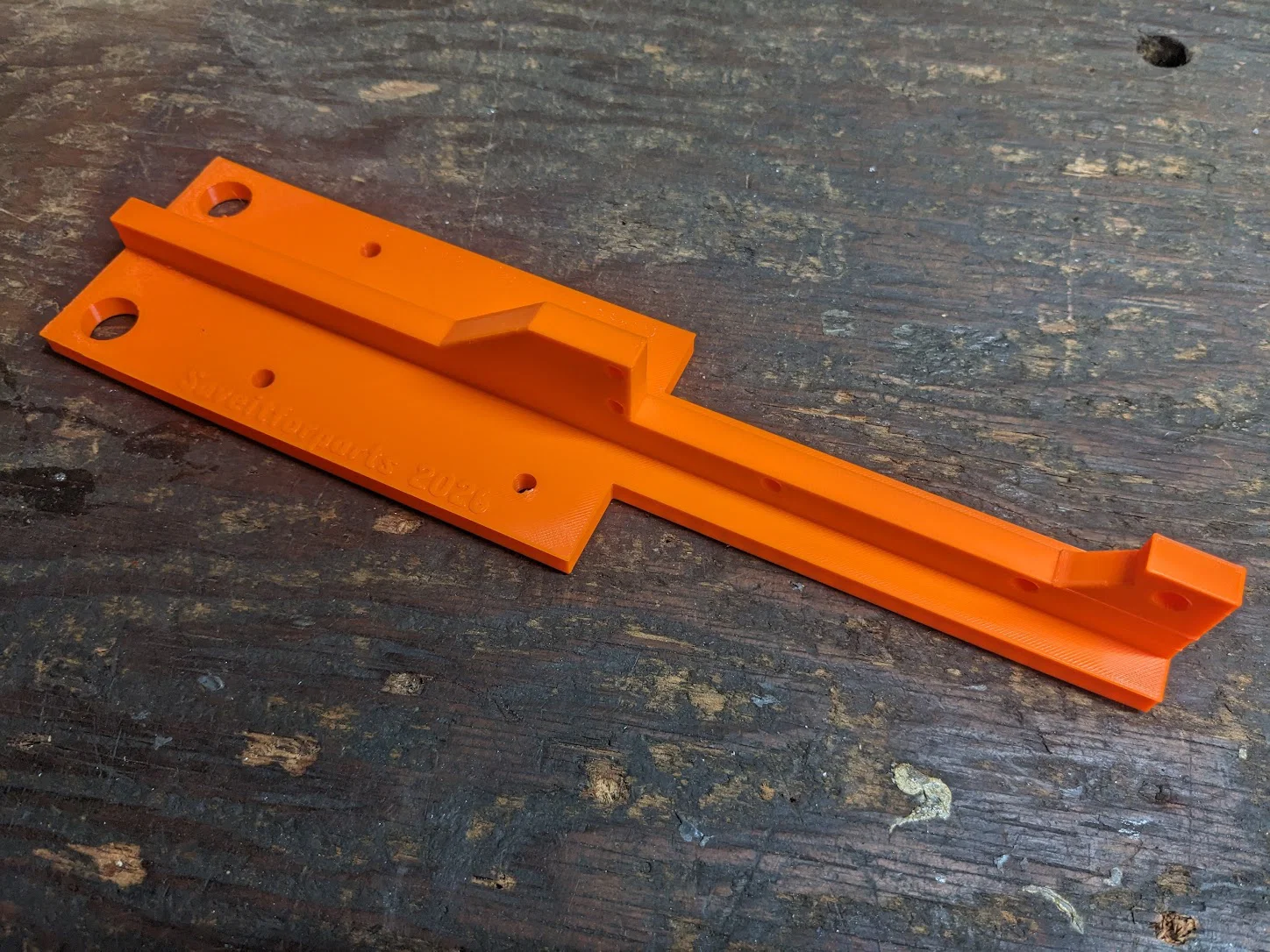

Phần bản lớn, phẳng sẽ bắt ốc vào đế Discovery Drive, còn phần hẹp sẽ đi lên vị trí ngàm tripod trên Trivec. Mình dùng một con bolt 1/4" để nối vào ngàm tripod (xem hình). Mình cũng dùng thêm ba dây rút (zipties) để siết anten chắc hơn vào adapter. Phần cổ có nhiều lỗ để luồn zipties. Khi lắp xong, anten sẽ không bị cấn rotor ở mọi vị trí mình đã test.
Mình in mẫu này bằng Prusa Core One L với PC Blend, dùng setting 0.2mm Structural. In bằng PLA cũng được nhưng có thể sẽ kém chịu thời tiết hơn.
Video demo:
