Dụng cụ chỉnh góc taper cho Lathe Compound (BXA) bằng dial indicator

Tác giả Simon_902403

Lượt tải
107
Lượt thích
12
Lượt coi
705

File 1 1,1 MB

  • BXA_Dial_Indicator_Holder_John_A_and_John_C_1778238914.stlSTL · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#379021
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

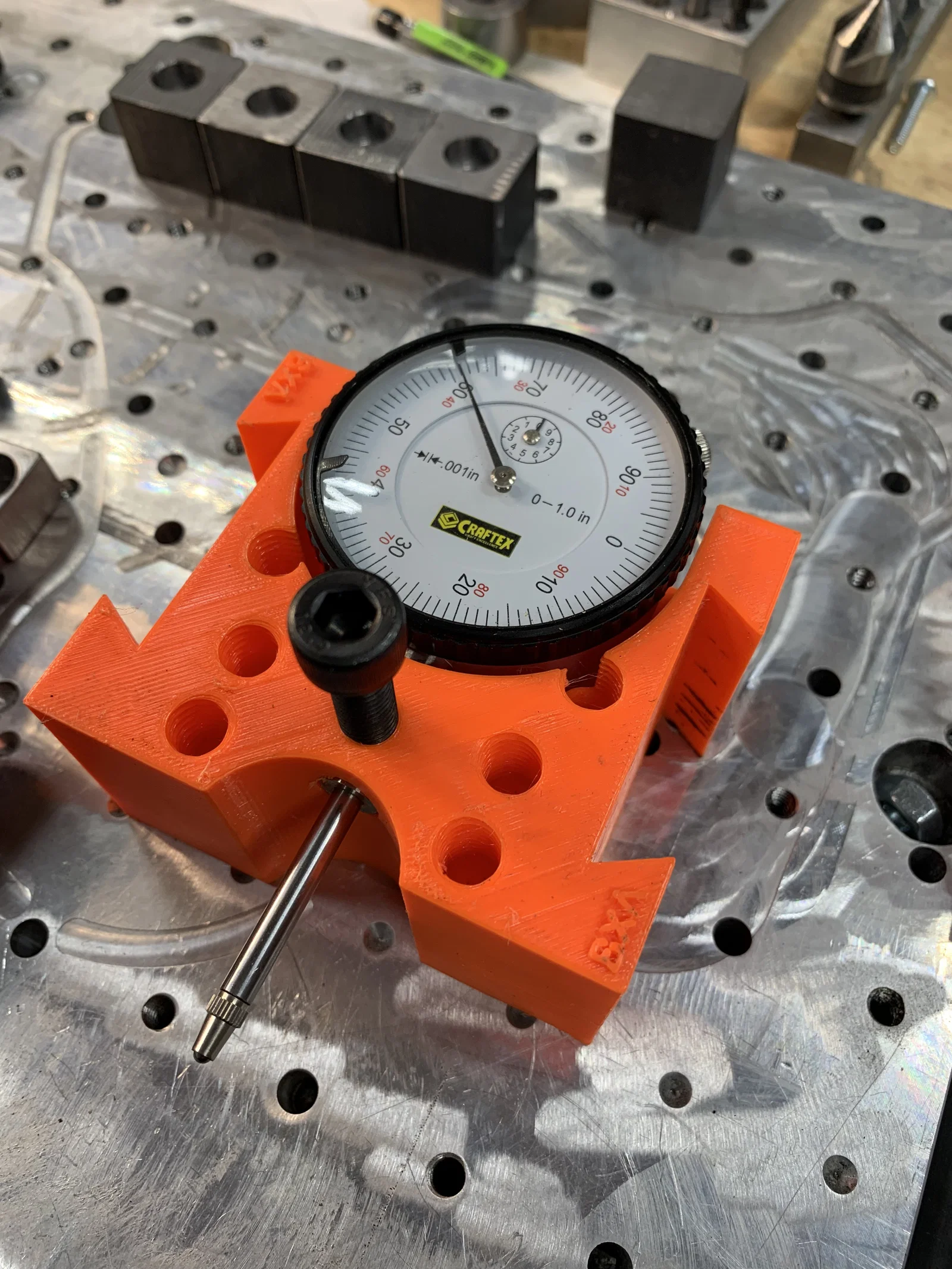

Món này dùng để giữ dial indicator trên tool post cỡ BXA. Nhờ vậy, người dùng có thể chỉnh compound đúng chính xác góc cần thiết để đi theo một chi tiết có taper nhằm sao chép lại đúng góc đó. Có thể là Morse taper, R8 taper, hoặc bất kỳ đoạn chi tiết nào có góc/độ côn khác.

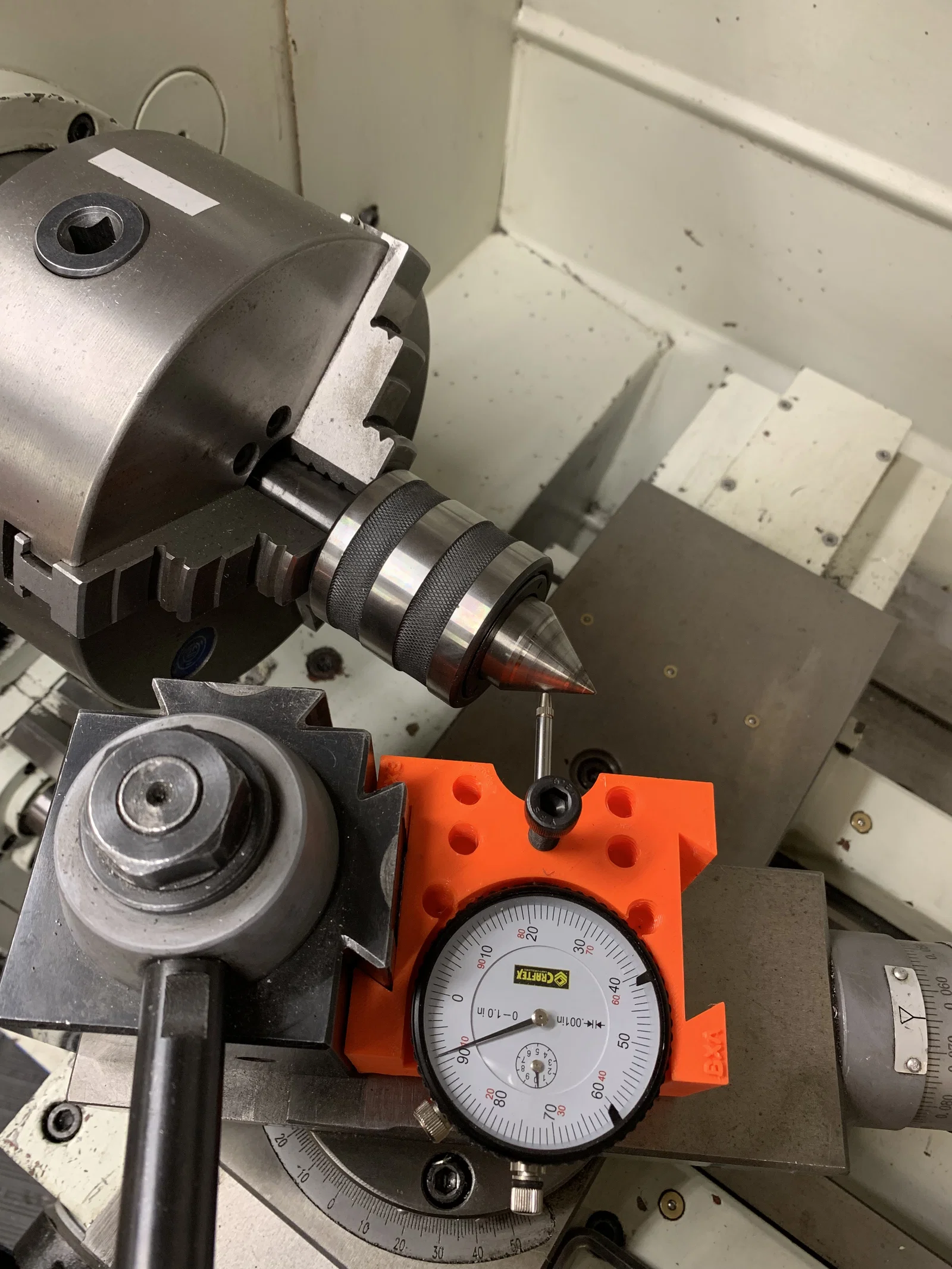

Tương tự như canh cho phôi trong ê-tô vuông góc (zeroing) vậy, dụng cụ này giúp bạn chỉnh compound sao cho góc y chang với taper đang kẹp trên mâm cặp (lathe chuck). Nhìn hình là sẽ hiểu cách hoạt động. Bạn cứ xoay núm chỉnh của compound slide để đầu đo của dial indicator “trôi” dọc theo mặt côn, đồng thời chỉnh góc compound cho tới khi kim đồng hồ không còn lệch (no deflection). Sau đó kẹp phôi mới vào và tiện ra đúng góc bạn cần. Thường sẽ dễ hơn nhiều so với loay hoay với taper guide, nhất là khi chi tiết đủ ngắn.

Bản này là cho BXA. Có hai BXA dovetail nên bạn có thể gắn theo nhiều cấu hình khác nhau.

Ý tưởng do bạn mình tên “Dabbler” nghĩ ra, còn mình thì dựng model và in thử nhiều phiên bản cho tới khi chạy ổn.
