Kệ Gia Vị Modular & Parametric (Modular & Parametric Spice Rack)

Đây là lần đầu tiên mình upload một mẫu 3D, nên nếu có thiếu gì hoặc hơi “lố” chỗ nào thì mong mọi người thông cảm nha ;)

Mình in với layer height 0.2mm và PLA. Layer height lớn hơn sẽ ảnh hưởng độ khít của mối ghép dovetail (khuyên nên test print trước).

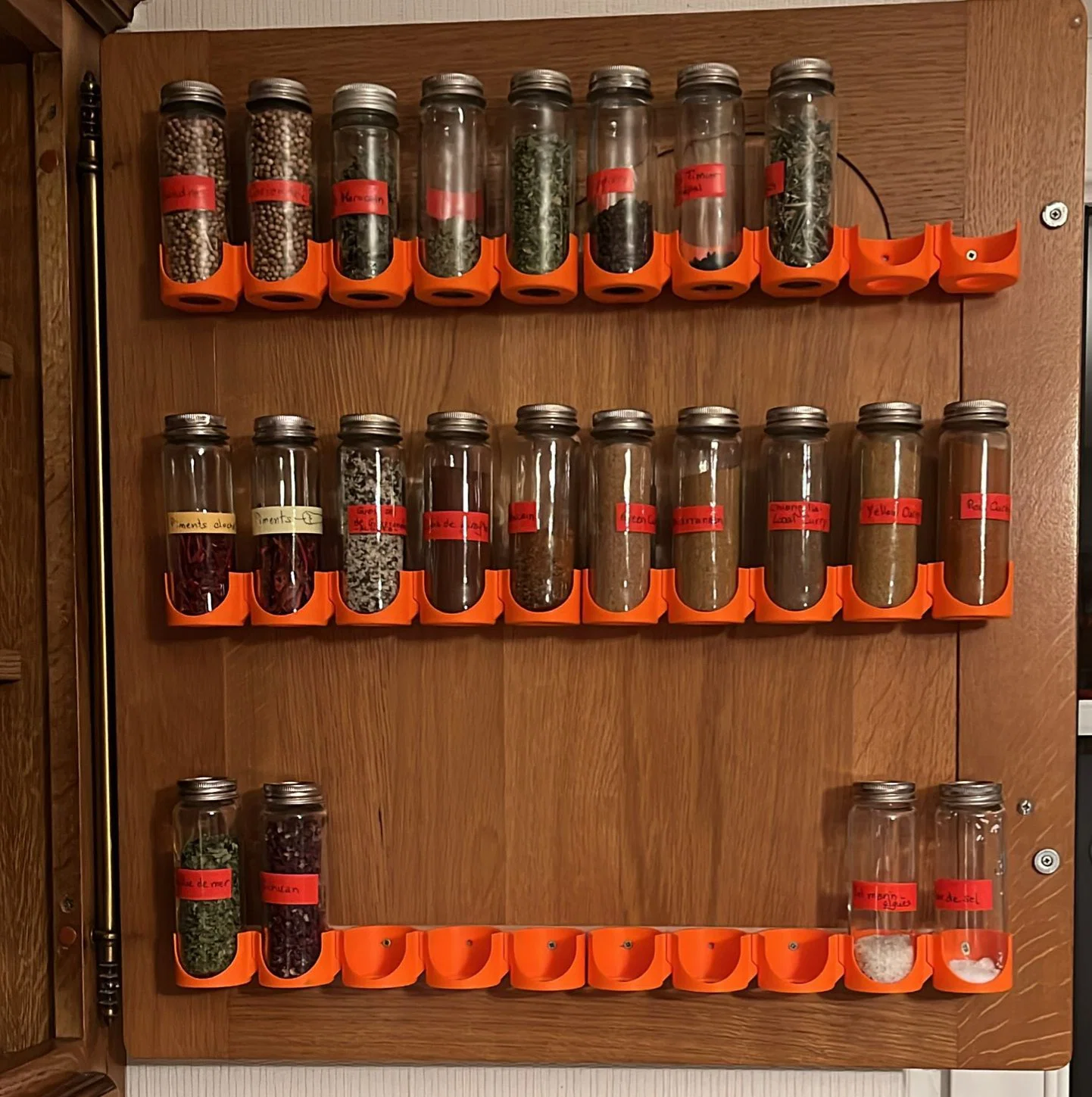

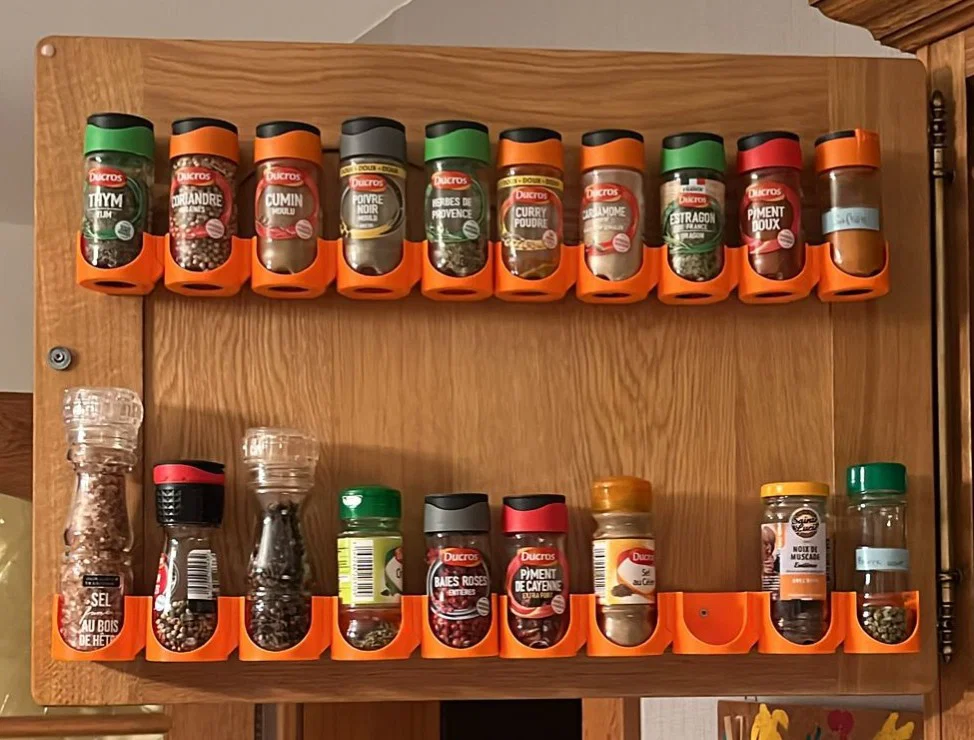

Giống như thiết kế gốc của JayS, bộ này có 3 phần: khay giữa, khay trái và khay phải, bạn có thể ghép lại để ra độ dài kệ gia vị tuỳ ý. Với concept này mình có thể in tới 18 khay trên Prusa MK4. Bạn có thể in mà không cần support hay modifier. Làm được vậy vì mình đã chamfer các dovetail connector và thêm “micro features” quanh lỗ countersink. Các micro features sẽ ép slicer tạo thêm walls ở khu vực đó, giúp chỗ này cứng cáp hơn.

Lỗ countersink dùng cho vít M4 hoặc M3.5, nhưng do lỗ in 3D thường không tròn hoàn hảo nên dùng M3.5 hoặc M3 sẽ vừa nhất.

Mình có đính kèm file Fusion 360 dạng parametric. Mình đã đặt tên các sketch và các feature quan trọng nên bạn có thể dễ lần ra cần đổi parameter nào… nhưng đây là 3 parameter quan trọng nhất. Các parameter này cũng được mô tả trong danh sách parameters.

Các mũi tên màu xanh chỉ ra những feature bạn cần suppress trong Fusion 360 để bỏ đi phần dove tail hoặc dove slot. Cách này giúp bạn tạo ra spice holder bên trái hoặc bên phải.

Với bạn nào không dùng Fusion 360, mình có thêm file STEP cho cả 3 biến thể, cộng thêm 1 bản dùng đơn lẻ (không có connectors).

Chúc mọi người in vui vẻ!
