Mặt số tay quay cải tiến cho máy tiện mini MX-210v
Bộ handwheel dial cải tiến cho MX-210v mini lathe giúp vạch chia dễ nhìn hơn nhờ tăng độ tương phản. Gợi ý bơm black RTV vào phần khắc chìm, có kèm file STL/3MF và F3D/STEP để tùy chỉnh.
Mô tả

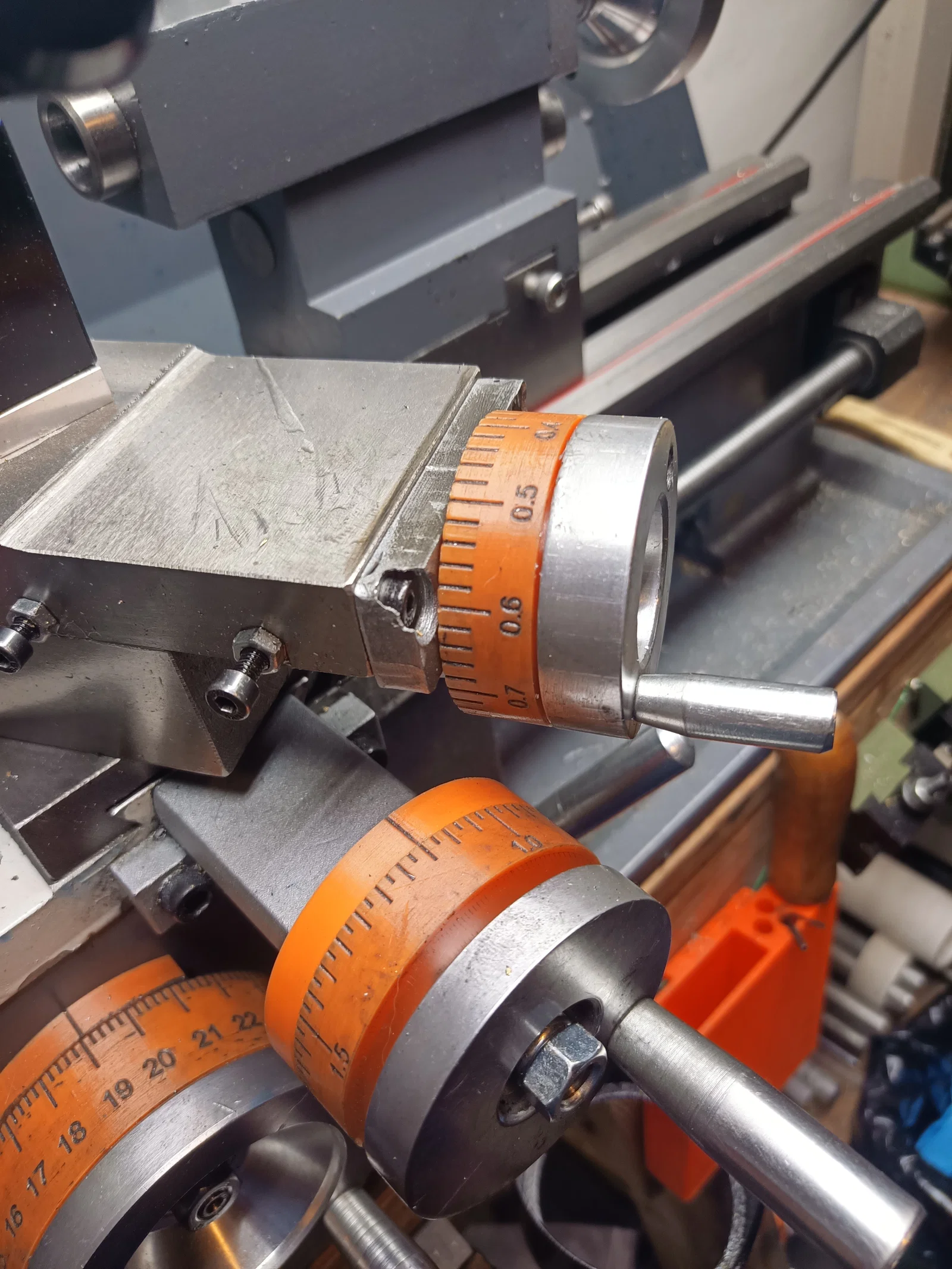

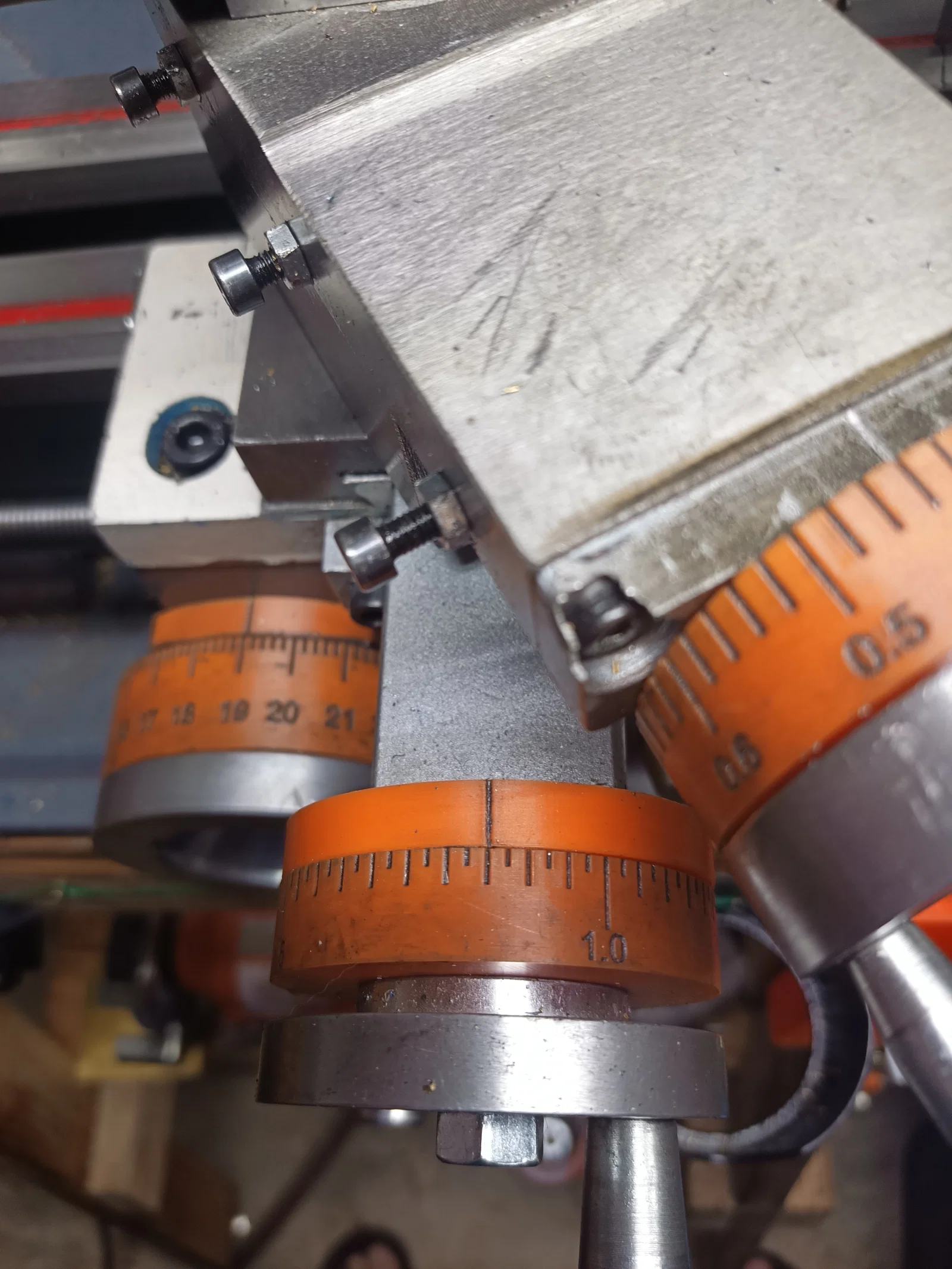

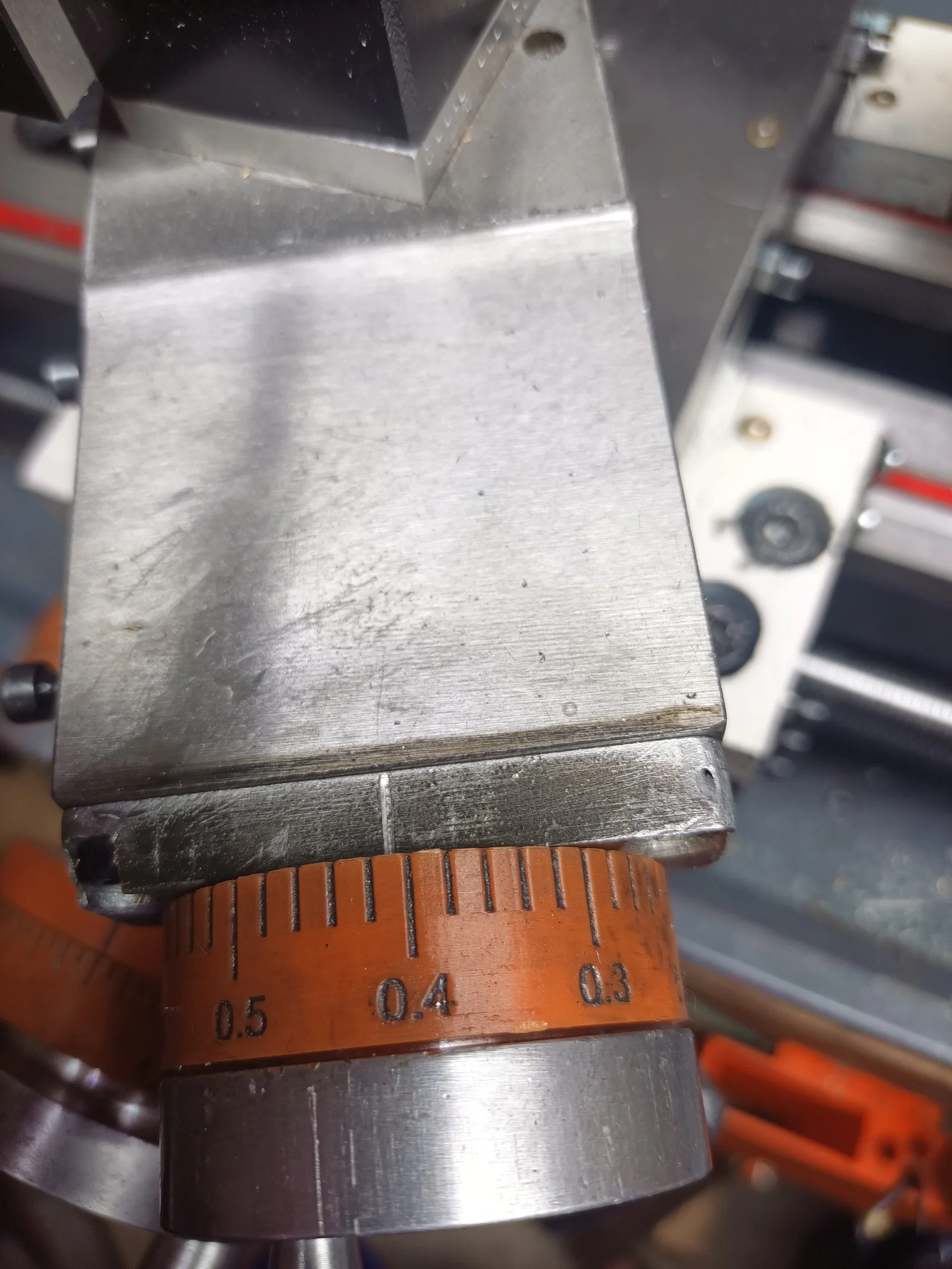

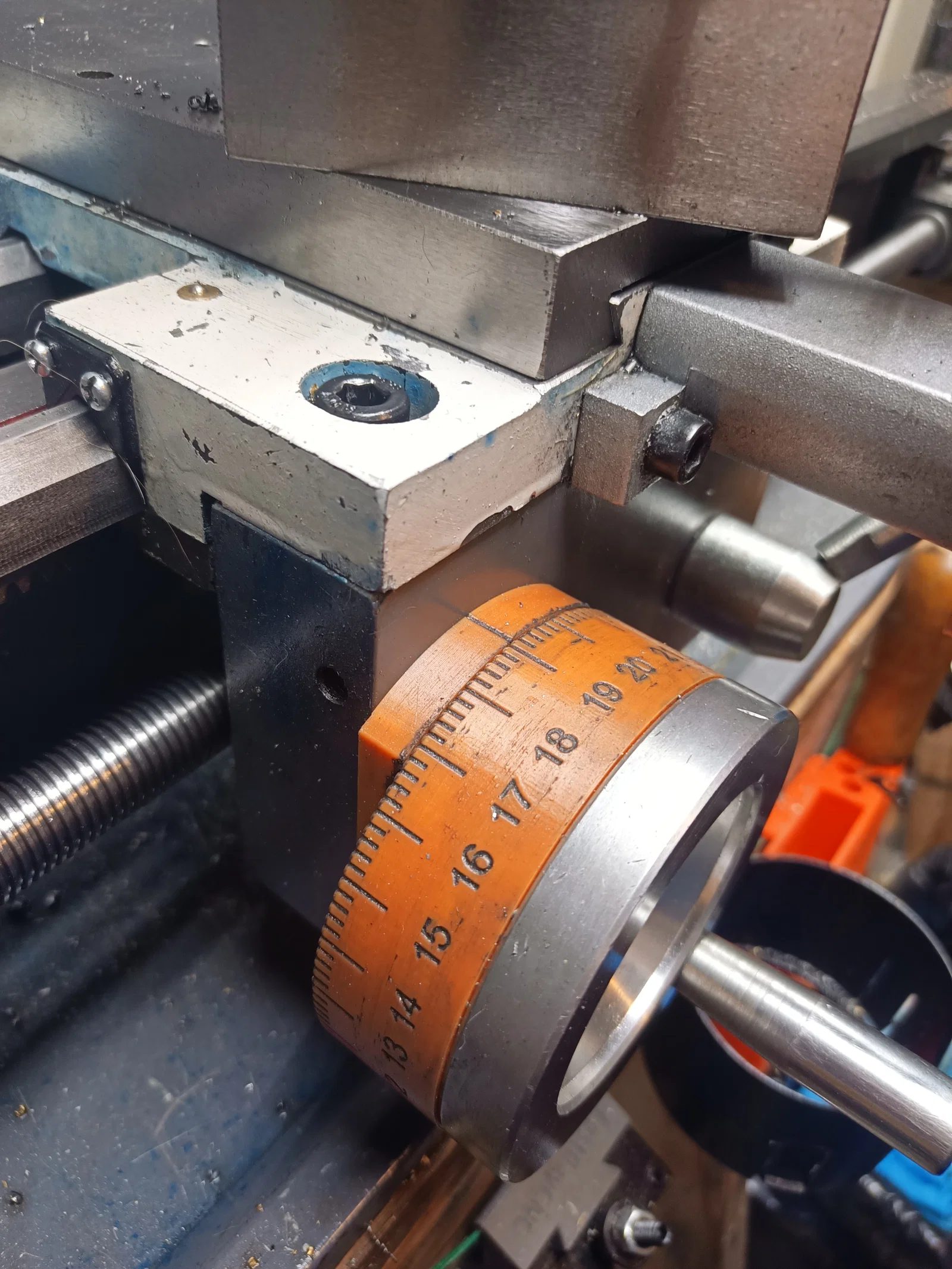

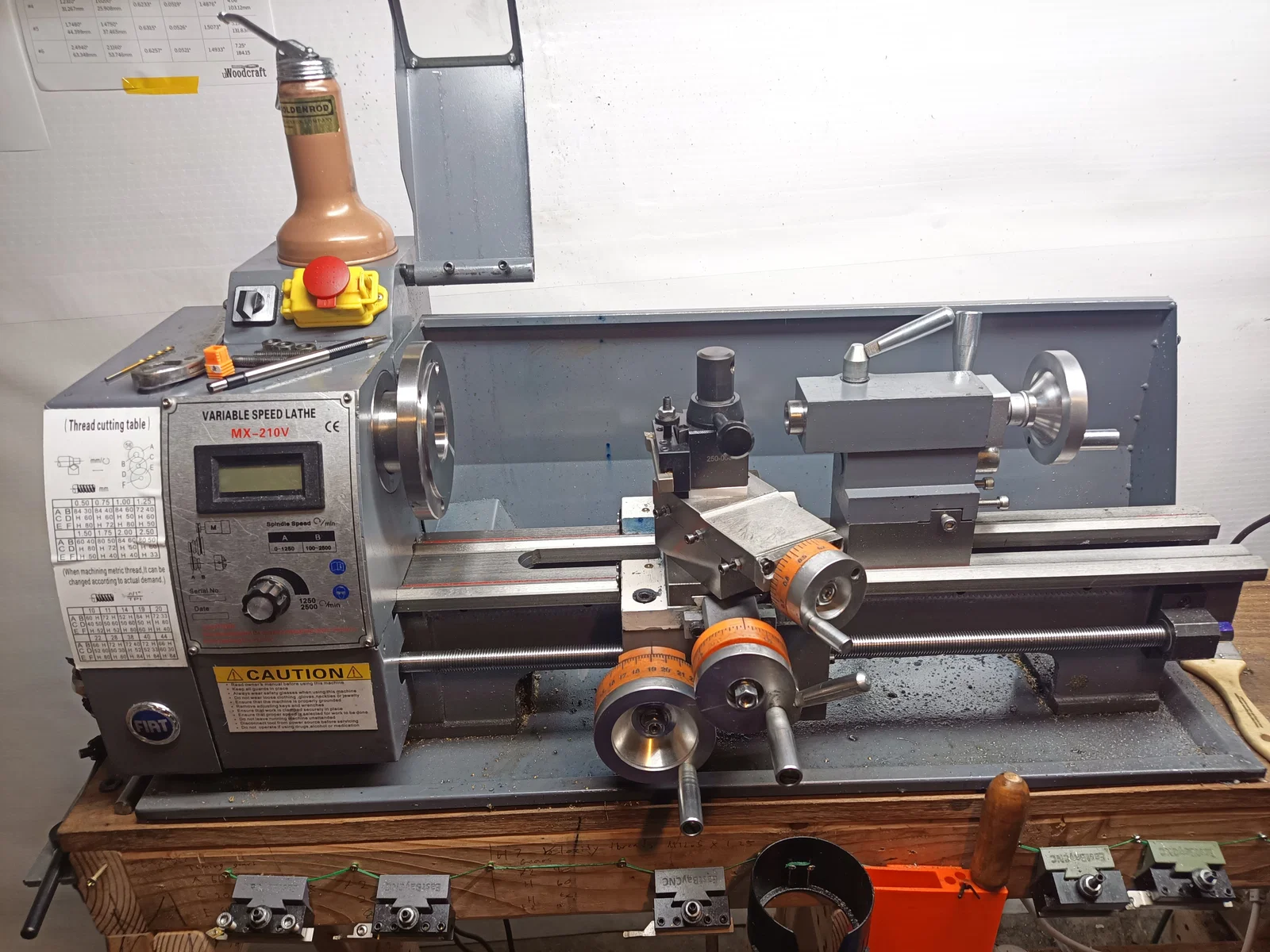

Mình thiết kế mấy cái dial này để dễ đọc hơn trên tay quay (handwheel) của máy tiện mini MX-210v. Dial zin theo máy nhìn rất khó đọc.

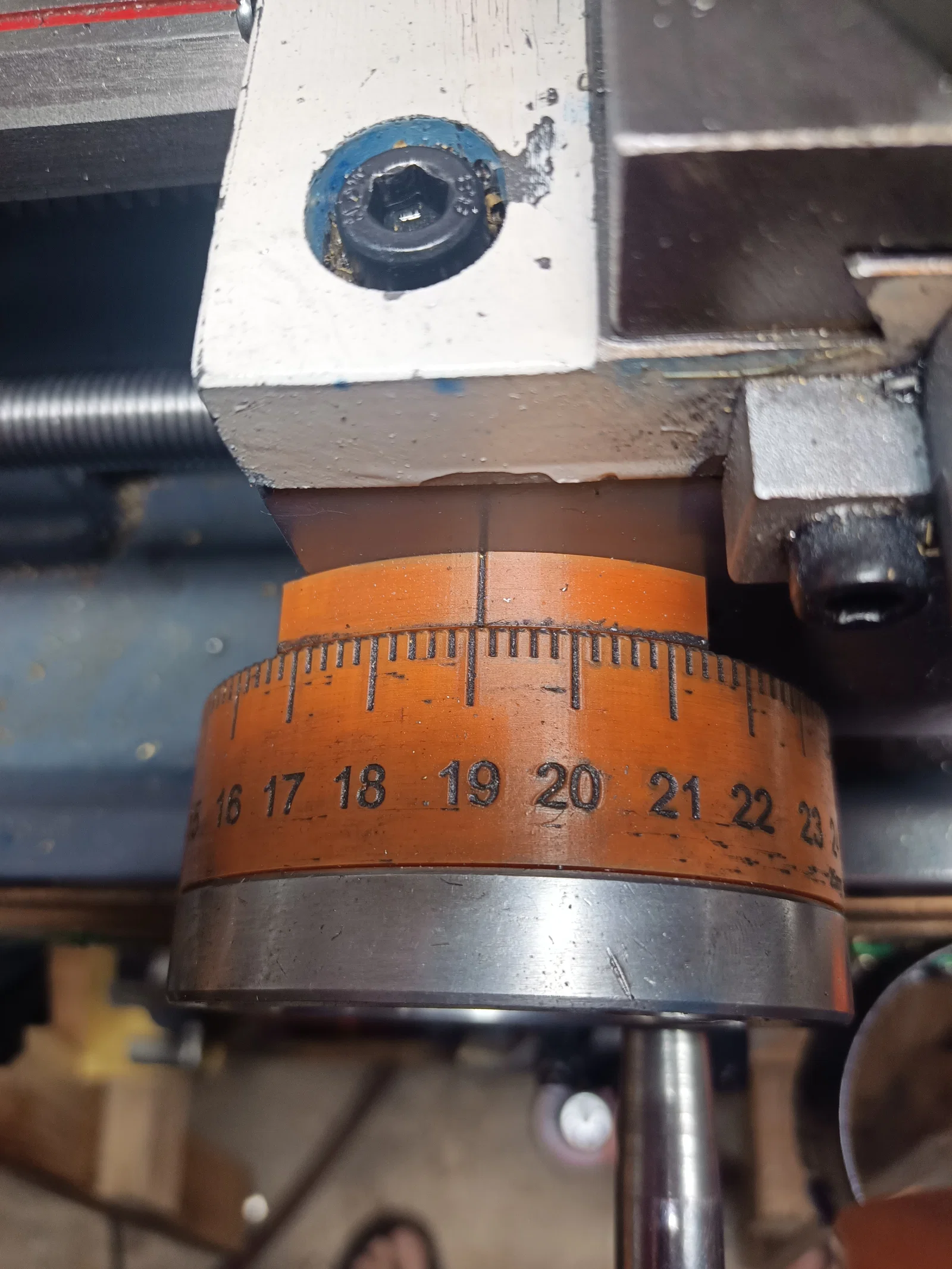

Mình khuyên nên bơm/miết một ít black RTV vào phần chữ/vạch khắc chìm (recessed dial markings) để độ tương phản lên cao nhất. Sơn cũng có thể được, nhưng theo kinh nghiệm của mình nếu sơn loãng quá thì nó sẽ thấm (wick) vào các đường layer, nhìn bị lem và rối.
Bạn có thể tái sử dụng các miếng thép lò xo (spring steel) để tạo ma sát cho dial handwheel, hoặc dùng o-ring loại lớn để tạo ma sát.
Mình đã up file mesh STL/3MF và file model F3D/STEP để bạn cần chỉnh sửa gì thì chỉnh được.
