SV08 MadMax Dock – Dock MadMax cho shroud DragonBurner
Bộ SV08 MadMax Dock cho shroud DragonBurner: bracket bắt vào idler (cần ốc dài hơn), dùng 3 heatsert M3x4x5 và dock plate có rãnh chỉnh trục Z. Hỗ trợ crossbar 2020 dài 420mm để giữ dock thẳng.
Mô tả

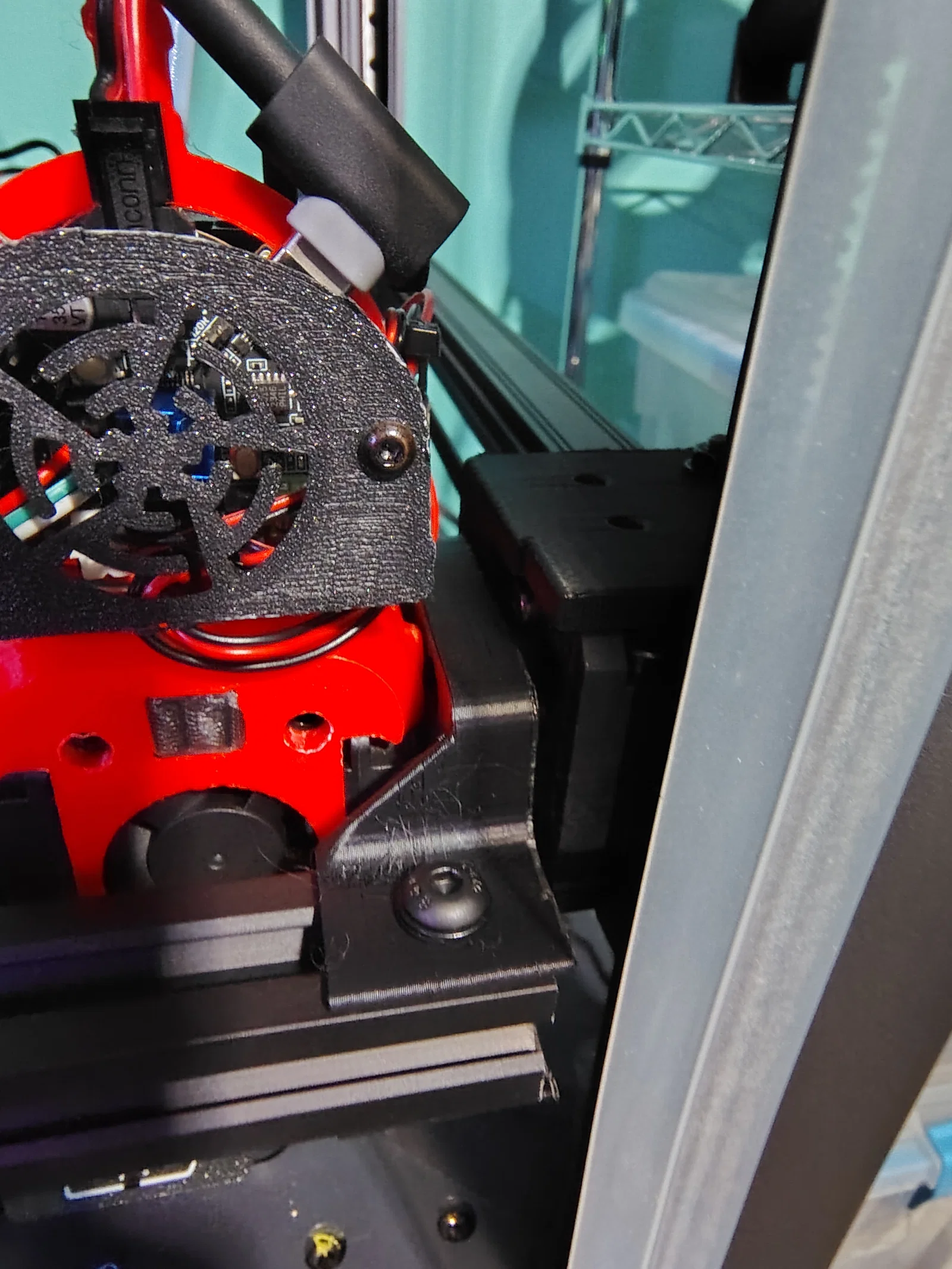

Dock MadMax cho shroud DragonBurner. Bracket bắt bằng ốc của idler mount (cần ốc dài hơn). Nếu lắp con ốc phía sau từ dưới lên, bạn có thể đặt một con nut ở phía trên để kẹp bracket vào idler chắc hơn. Bracket dùng 3 heatsert M3x4x5 để bắt dock.

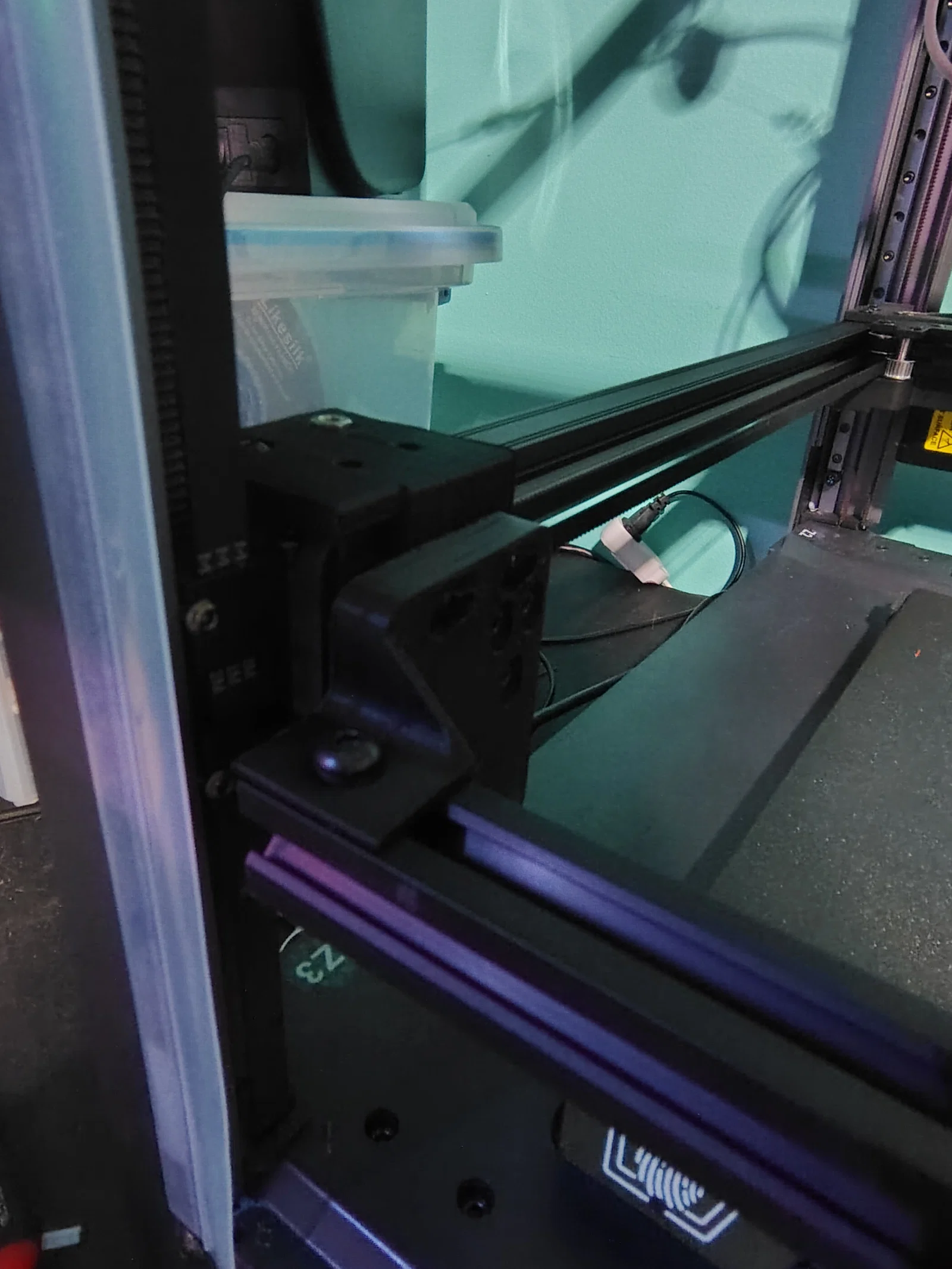

Dock plate bắt vào bracket bằng 3 ốc M3 và có rãnh dài để chỉnh được theo trục Z. Bracket vẫn chừa đường tiếp cận các vít chỉnh (set screw) của idler khi tháo dock plate ra. Dùng nhôm định hình 2020 dài 420mm làm crossbar, với ốc M5 và roll nut. Khi bắt crossbar, nhớ canh các dock thẳng đứng chuẩn (crossbar sẽ giữ chúng đúng như vậy). Nếu dùng không có crossbar, có thể bạn sẽ cần chêm (shim) giữa mount bracket và dock.

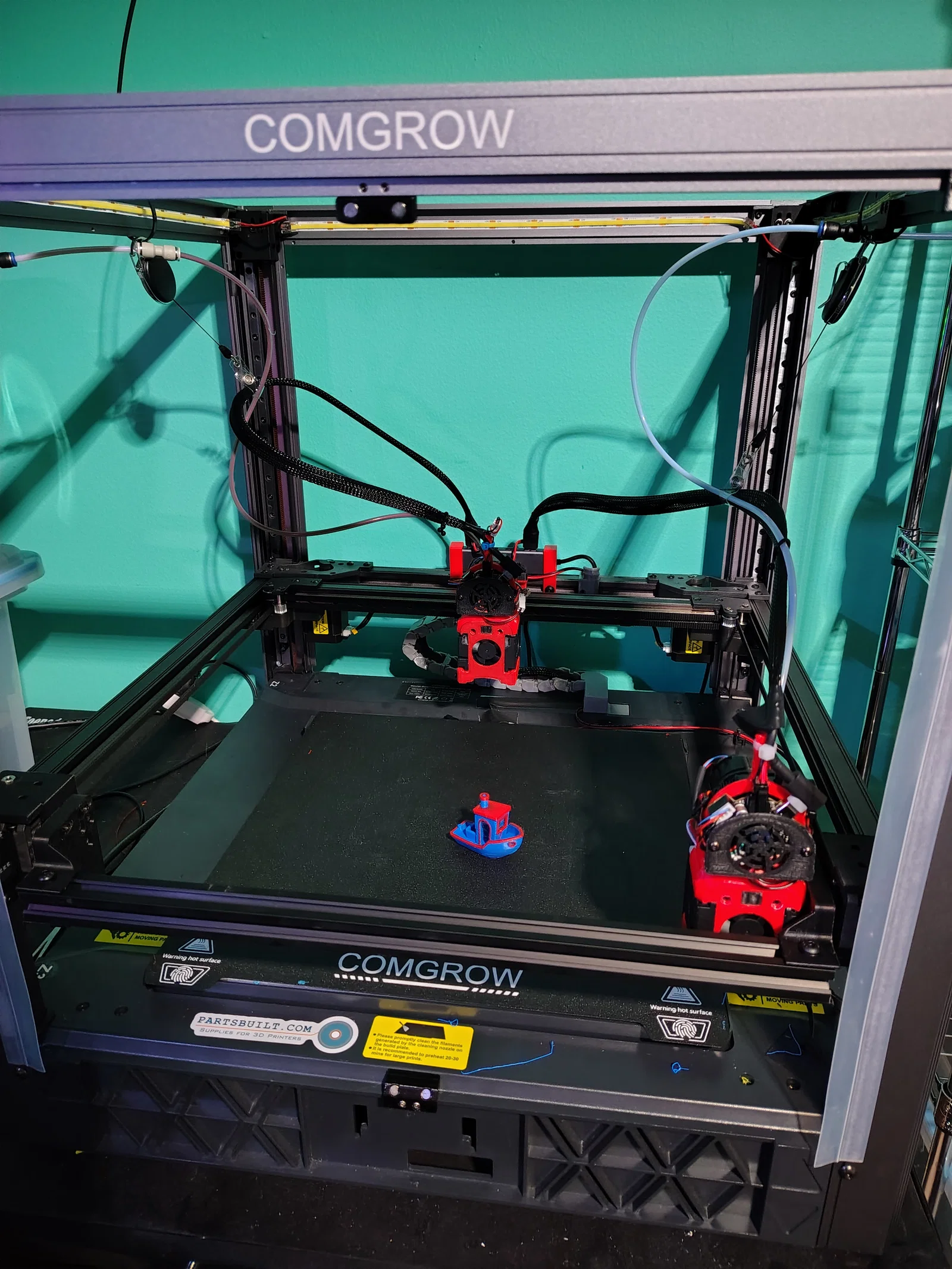

Bracket trái và phải là hai bản khác nhau, dock có thể mirror để gắn qua bên đối diện. Mình chưa test đặt dock ở giữa crossbar, nhưng sẽ làm sớm. Tính toán thì với setup này bạn có thể để được 5 toolhead DragonBurner, chừa 6mm khoảng đệm giữa toolhead và dock kế bên. Nếu chấp nhận giảm khoảng hở xuống 1mm thì có thể fit 6 DragonBurner. Toolhead khác thì còn tùy bề ngang.
Đã chỉnh sửa cho V2.
