Phần bánh răng cho máy pha cà phê Jura Ena Micro 9

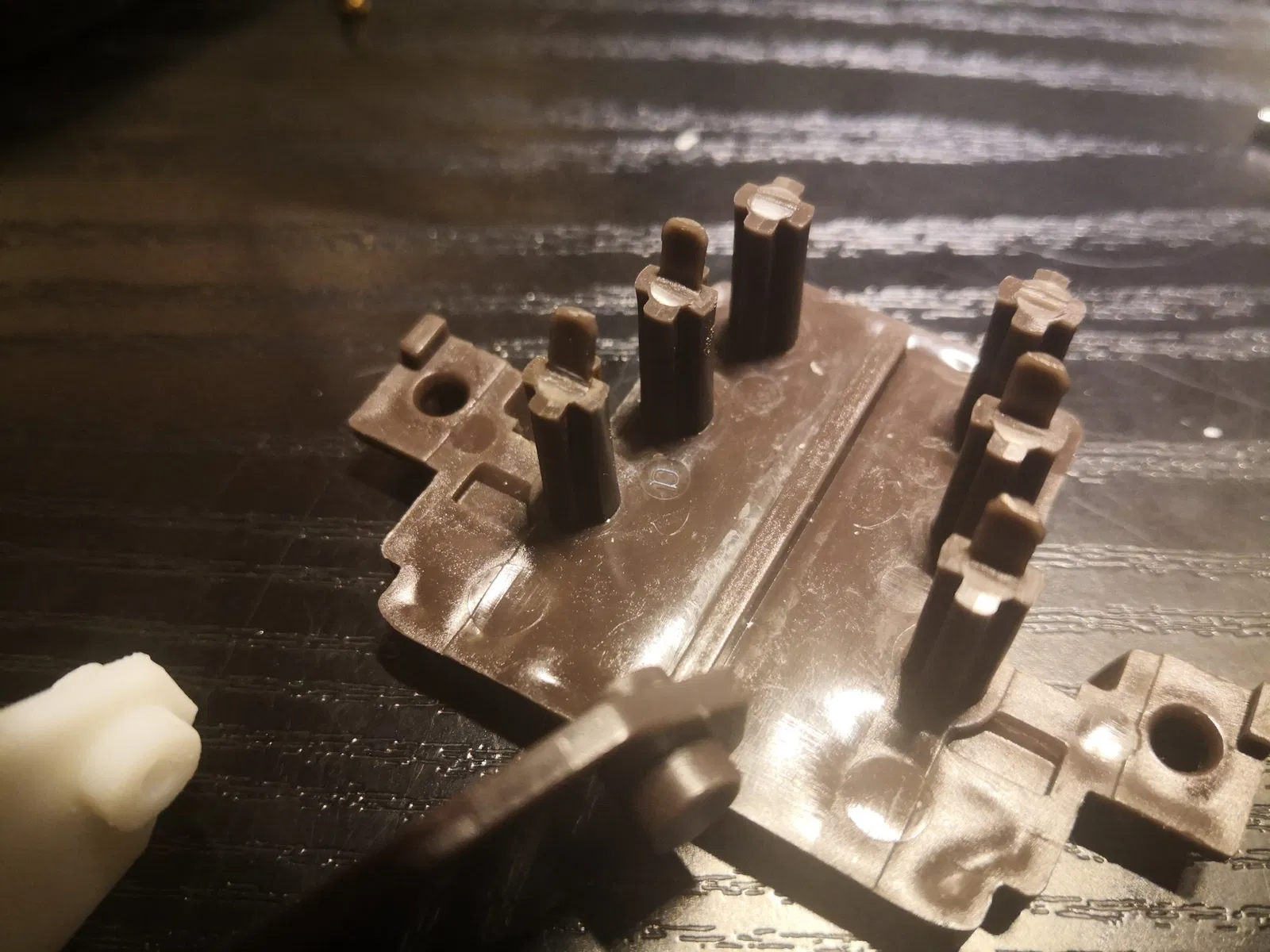

Nó là một phần nhỏ với các bánh răng bên trong đơn vị pha chế bị hỏng. Phần này không thể mua mà không mua toàn bộ đơn vị pha chế và nó sẽ tốn khoảng 200$.

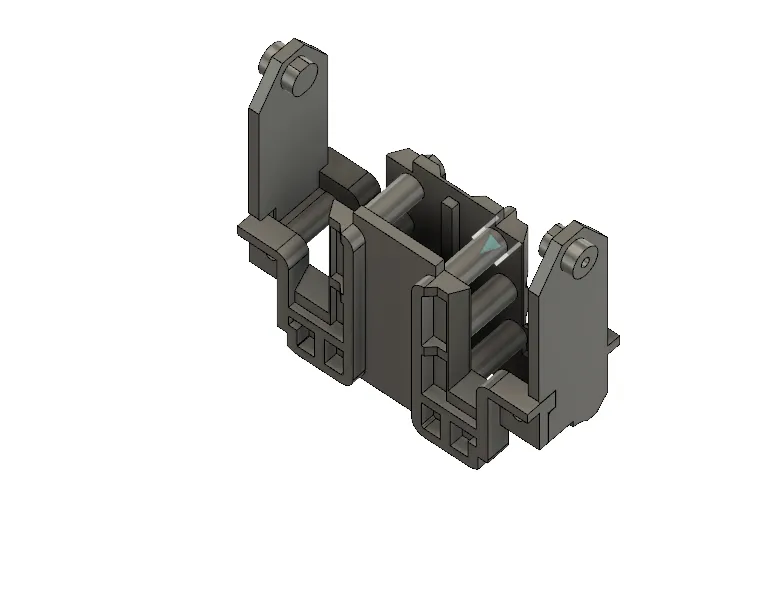

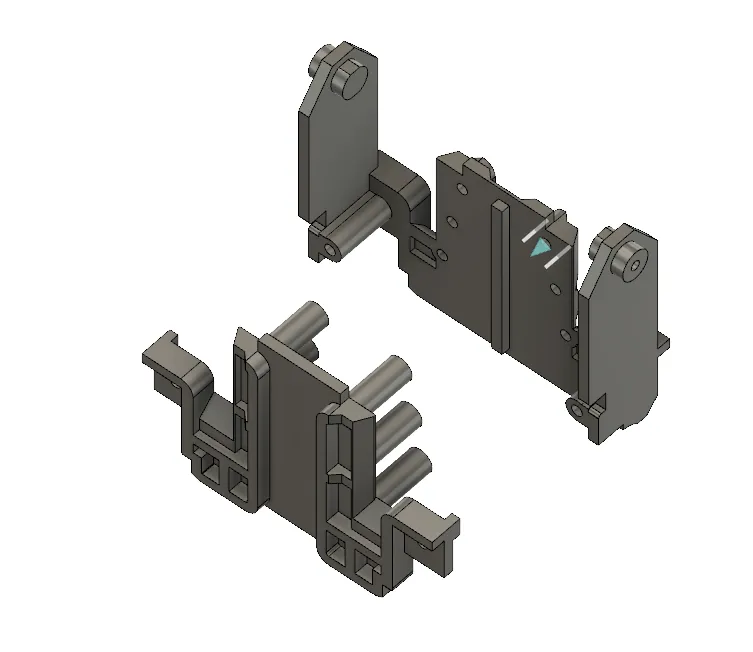

Tôi đã thiết kế nó trong Fusion 360. Cố gắng tạo ra một bản sao gần giống nhất với phần gốc chỉ bằng cách sử dụng một thước kẹp.

In:

Tôi đã in nó ở góc 45 độ để làm cho các lớp dài nhất có thể, và chỉ với những hỗ trợ cần thiết.

Lắp ráp:

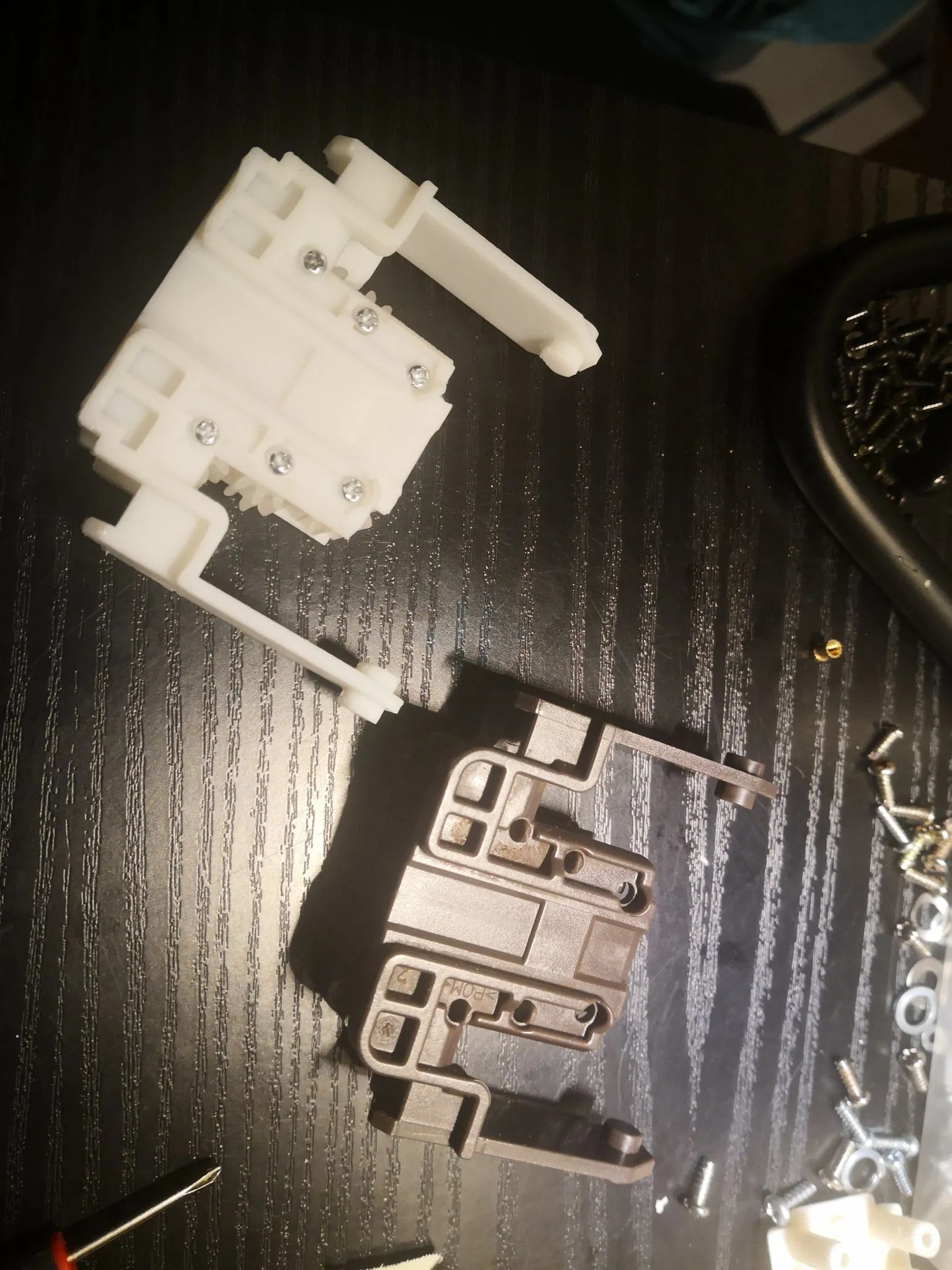

Đầu tiên, tôi đã làm nóng các chèn ren M2 và đặt chúng vào các ống trên “part2”, đặt các bánh răng vào vị trí và cố định hai phần bằng các bu lông M2 3mm.

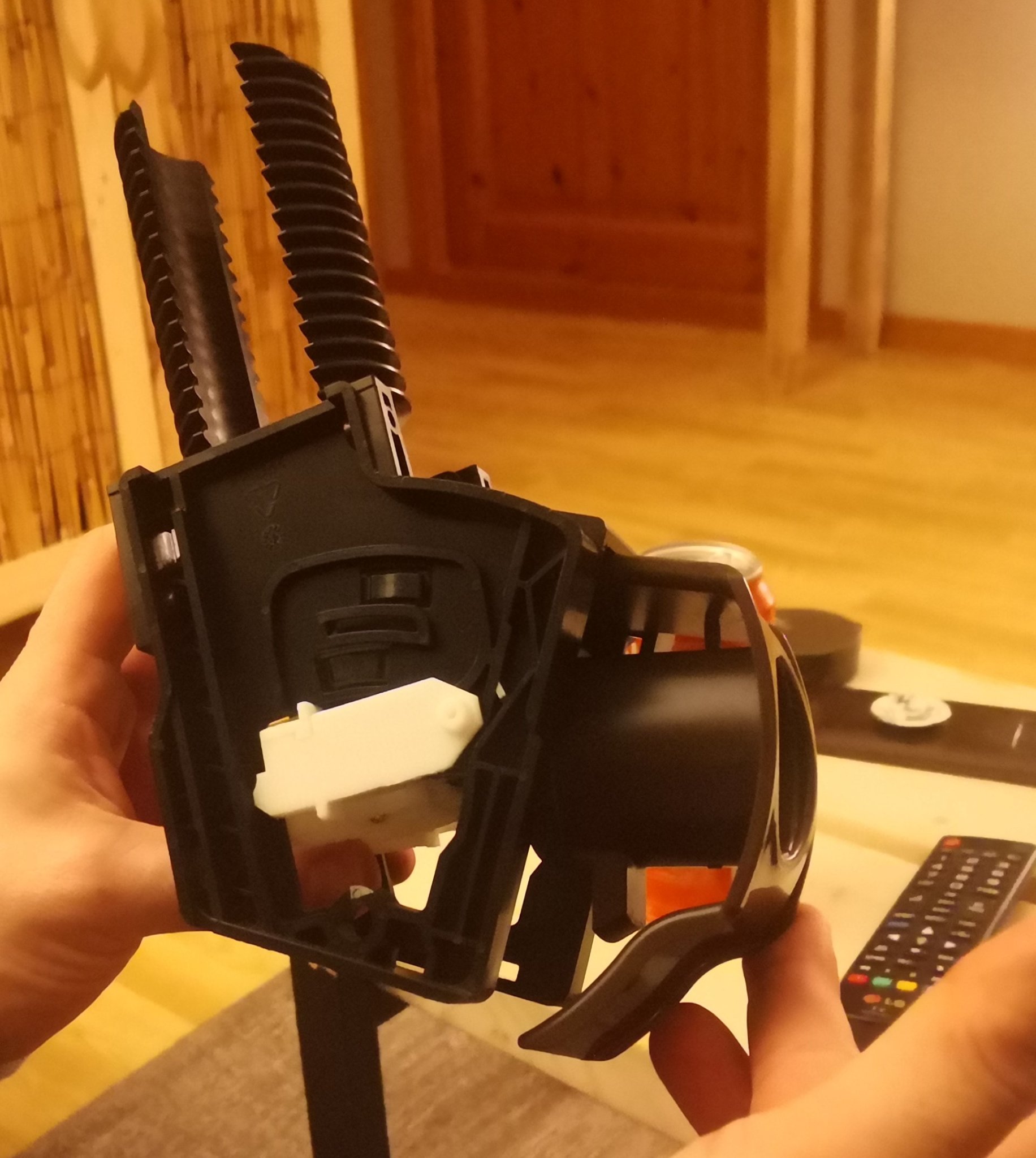

Để tìm phần này, hãy làm theo hướng dẫn này đến bước 18.

Hướng dẫn lắp ráp
