Thanh 2020 T-Slot (giống aluminum extrusion)

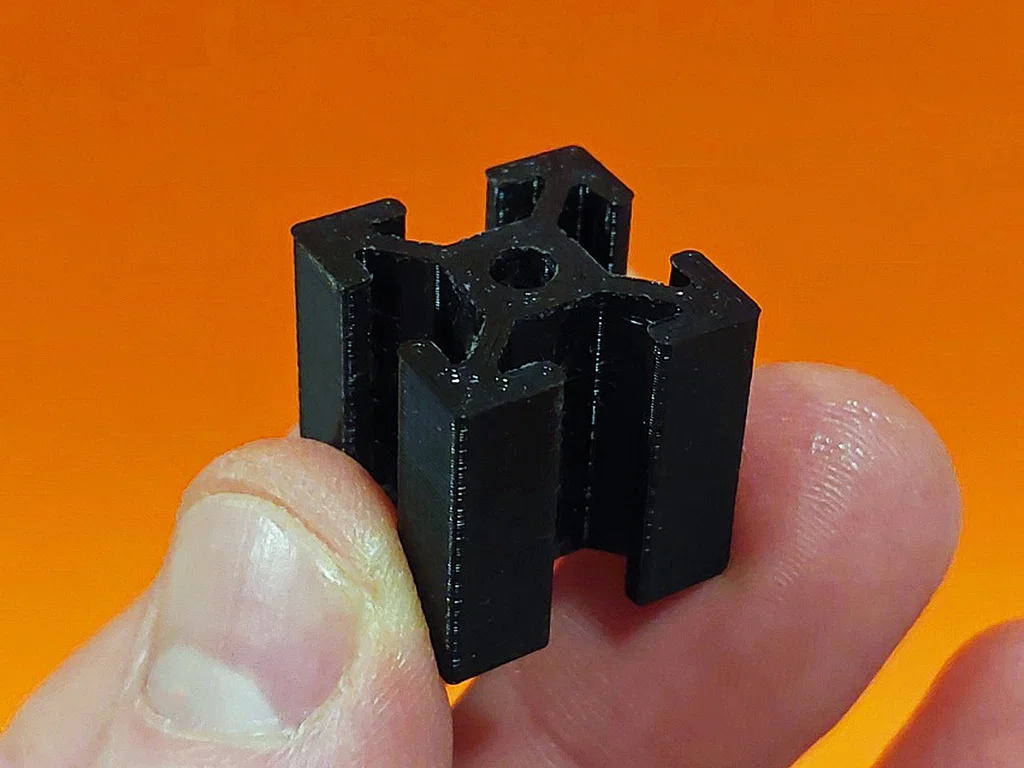

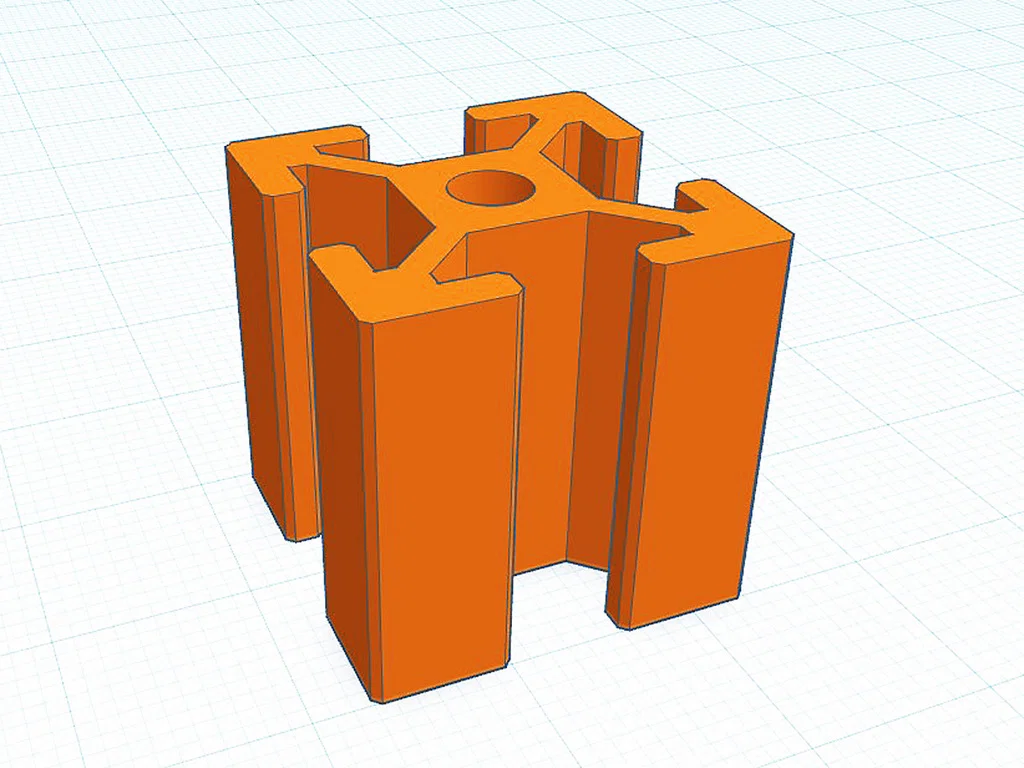

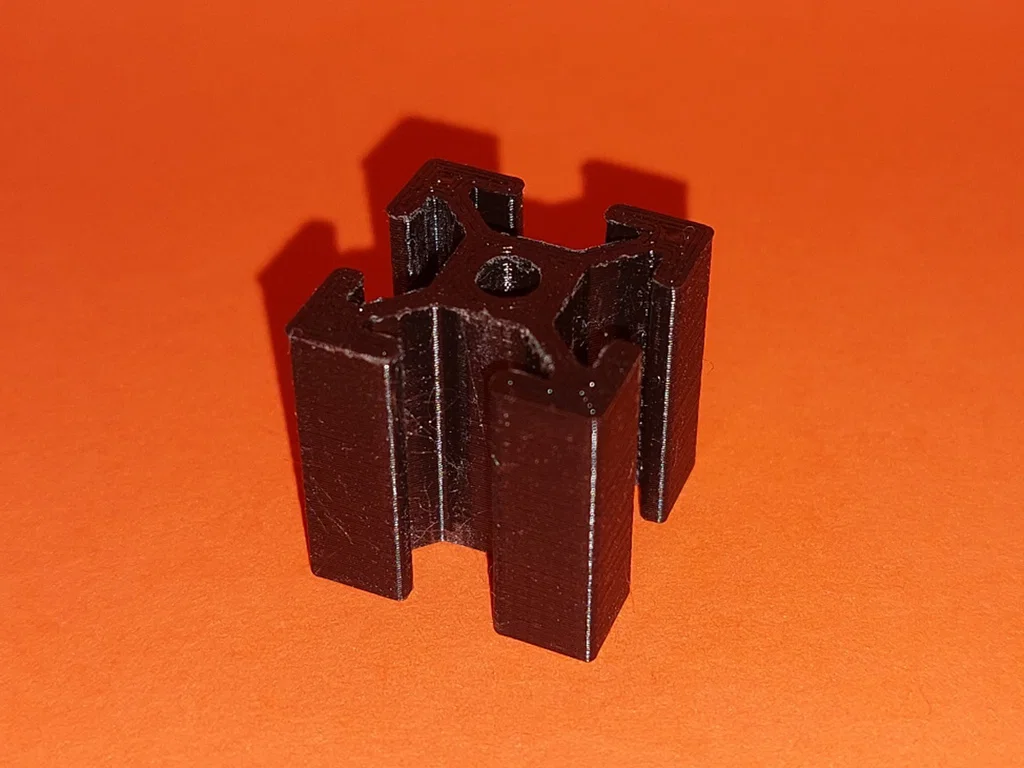

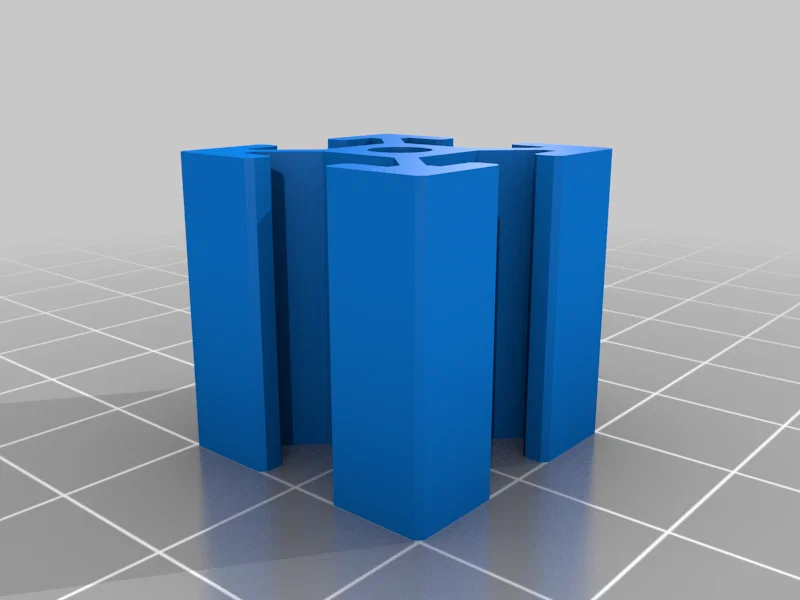

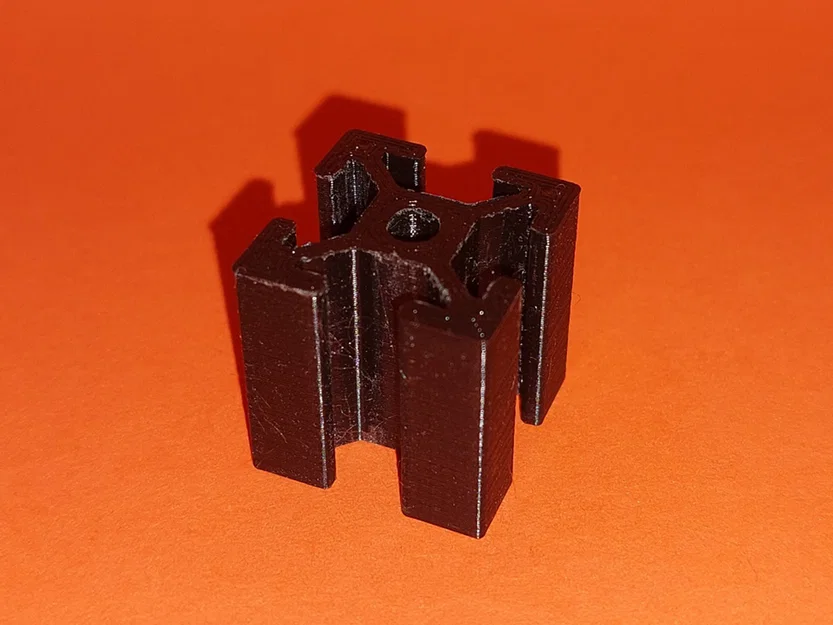

Đây là một đoạn tiết diện vuông của thanh/rail 2020 T-Slot (giống aluminum extrusion). Kích thước của mẫu là 20 x 20 x 20 mm. Khi dùng, bạn chỉ cần kéo giãn hoặc thu nhỏ chiều cao (height) của model để ra đúng chiều dài mong muốn. Vì in bằng plastic filament nên nó dẻo hơn và kém bền hơn so với nhôm đùn (extruded aluminum). Mình nghĩ là không nên dùng cho các ứng dụng quan trọng cần độ bền/độ cứng tối đa.

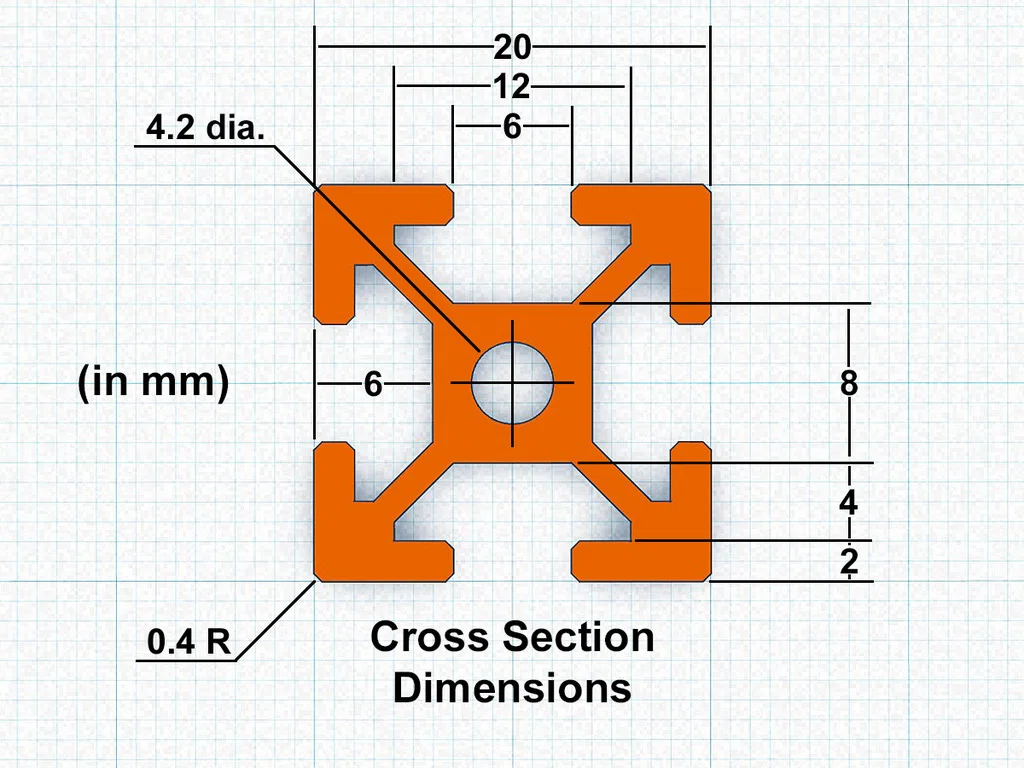

Mình làm mẫu này để minh hoạ bằng sơ đồ (diagram) cho một cái locking bracket mình đang thiết kế, gắn vào rail 2020 T-Slot phía trên và phía dưới của máy in 3D Ender 5 của mình. Sau đó mình chợt nghĩ có thể sẽ có người cần chính cái profile 2020 này, nên mình đăng luôn. Lưu ý là có rất nhiều kiểu 2020 extrusions khác nhau; dù kích thước ngoài có thể giống nhau (20mm x 20mm) nhưng vẫn có nhiều khác biệt nhỏ về bề rộng rãnh (slot width), vát cạnh (edge chamfers), lỗ giữa (center hole), v.v. Mình đã kèm theo một diagram với các số đo mà mình dùng.
