Uni-wheel – Finger Board 1 Bánh, Suspension Compliant, Fidget Toy – Size & Design mới

Đây là bản redesign hoàn toàn từ mẫu gốc “One Wheel Freestyle Fingerboard - Fidget Toy” mà mình thiết kế khoảng 3 năm trước:

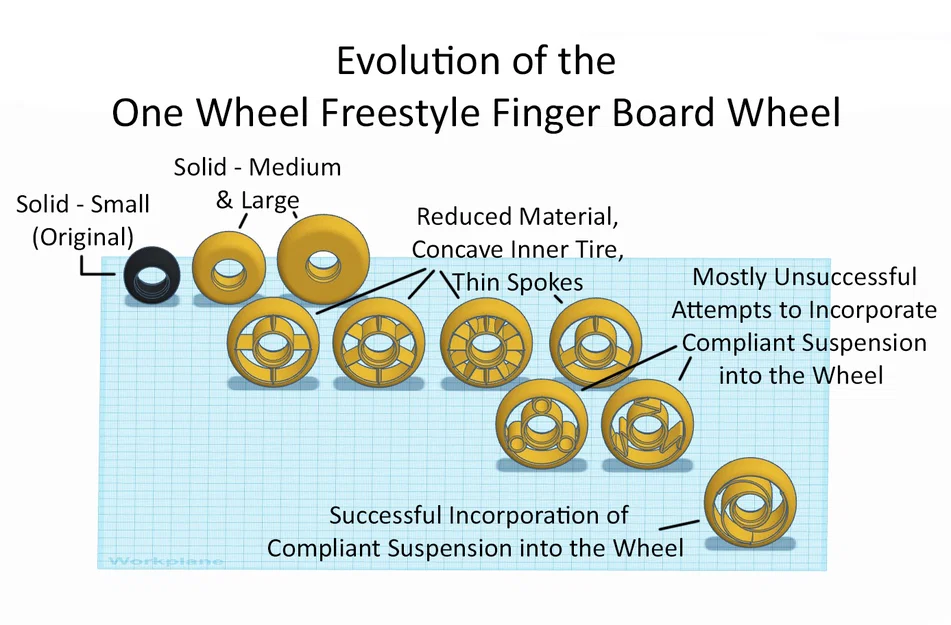

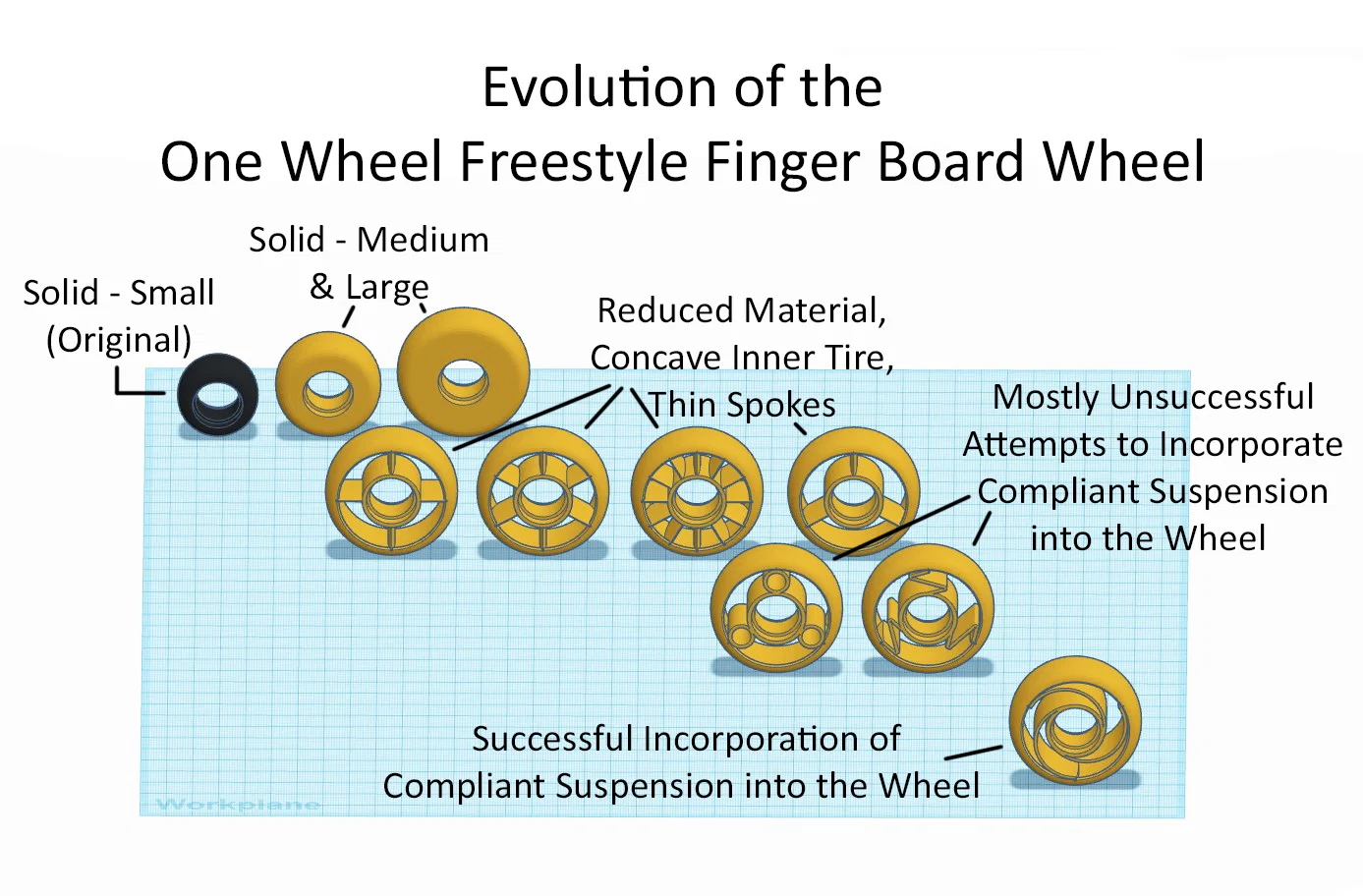

Dựa trên một số góp ý, mình quyết định làm cho các chi tiết lắp khít với nhau hơn và bổ sung tùy chọn bánh xe kích thước lớn hơn. Sau đó mình nghĩ có thể làm thêm vài kiểu thiết kế nhìn hay ho, đồng thời giảm lượng filament sử dụng. Tiếp theo, mình muốn thử tích hợp một dạng suspension, nhưng nằm ngay bên trong chính bánh xe (xem ảnh quá trình phát triển). Dưới đây là một vài thay đổi:

• Phần “Right Side” giờ lắp vào bánh xe dễ hơn, và cũng tháo ra dễ hơn.

  • Để tháo right side: dùng một vật cứng, đầu dẹt (đầu bút, đột kim loại, tua vít, v.v.) ấn vào một trong các tab theo hướng vào trong và hướng về tâm bánh xe. Cách này không hiệu quả lắm với bánh “3-Spoke - Compliant Spiral”, vì các spoke sẽ bị flex khi cố ấn vào tab của “Right Side”.

• Hai mặt right và left cầm thoải mái hơn và phần lõm (cup) sâu hơn, giúp giữ tay tốt hơn một chút.

• Các miếng side cũng được thiết kế để in phẳng trên mặt bàn in và không cần supports.

• Thiết kế bánh solid giờ có 3 kích thước.

• Hub và tire thiết kế mới dùng ít filament hơn và in nhanh hơn.

• Có nhiều tùy chọn kiểu spoke khác nhau.

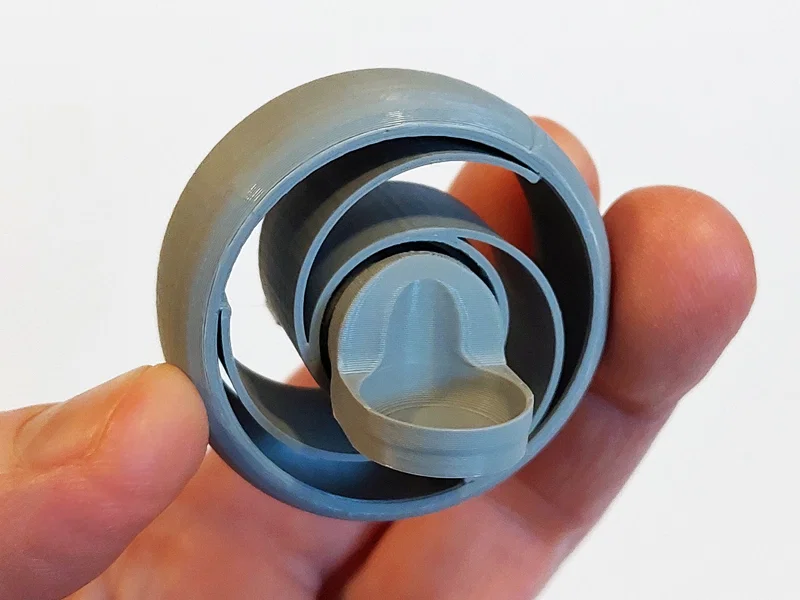

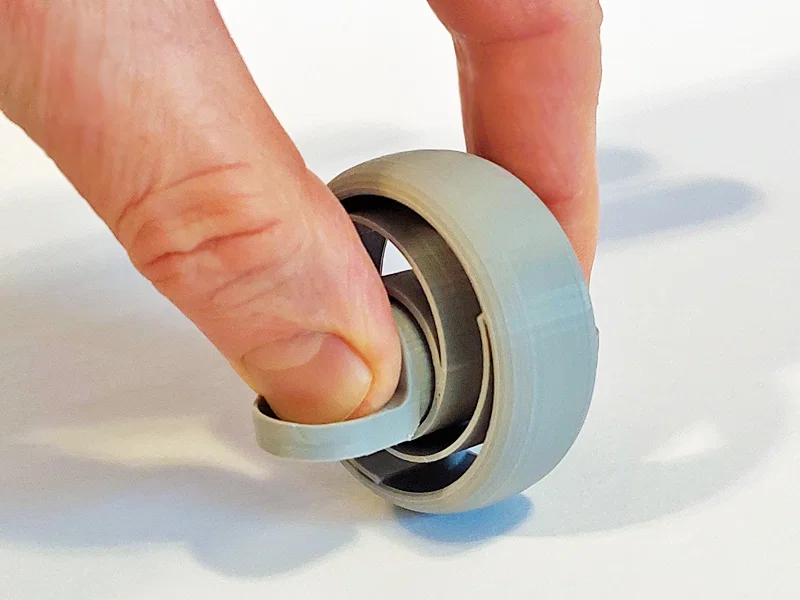

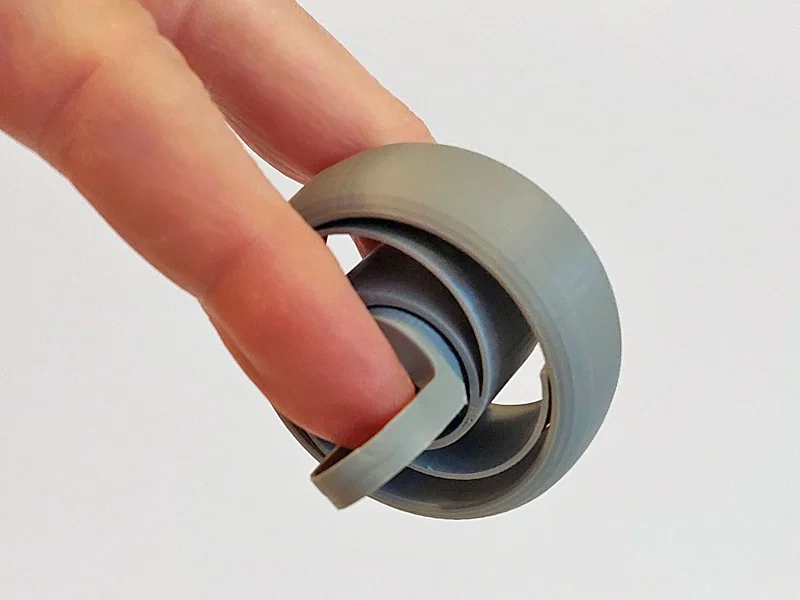

• Tính năng compliant shock absorption ngay trong bánh xe đã được tích hợp cho bánh “3-Spoke - Compliant Spiral”, cho phép hub và các miếng side dịch chuyển xuống khoảng 10mm.

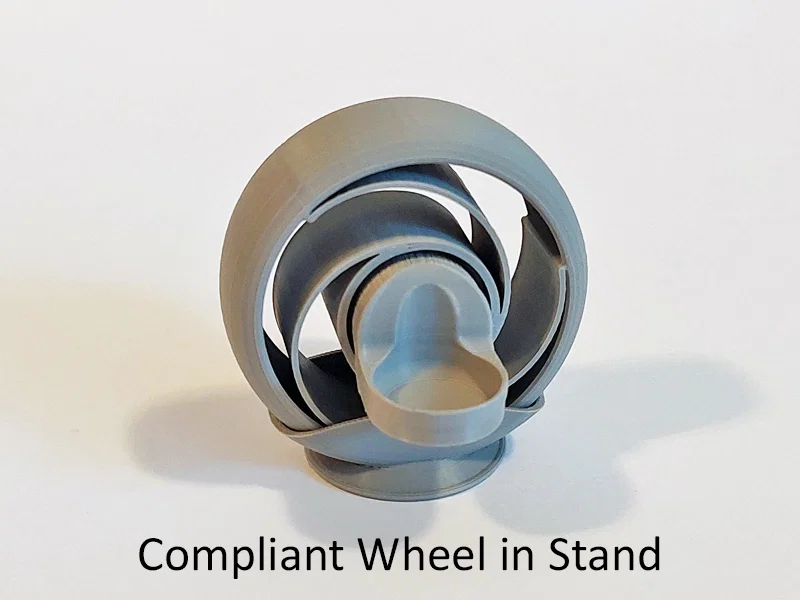

• Có kèm display stand, dùng được cho tất cả bánh xe, trừ bánh “Solid - Small”; với “Solid - Medium” thì độ vừa khít ở mức tạm ổn nhưng vẫn dùng được.

• Các thiết kế mới, kích thước lớn hơn sẽ hiệu quả hơn khi dùng để massage các nhóm cơ vùng cẳng tay (ví dụ ‘tennis elbow’ - tendonitis, v.v.). Bánh “3-Spoke - Compliant Spiral” sẽ nhẹ nhàng hơn một chút cho mục đích này.

Mình in tất cả chi tiết với 100% infill, 3 walls và aligned seams. Các model được thiết kế để in đúng theo orientation hiện tại (R & L Sides và Display Stand đặt trên phần đế, còn tất cả bánh xe đặt nằm nghiêng). Brim và supports là tùy chọn. Sau khi in, chà nhám nhẹ ở các điểm tiếp xúc giữa axle và hub, đặc biệt là đường seam phía trong hub, có thể giúp bánh xe chạy mượt hơn khi lắp hoàn chỉnh.
