Gridfinity Storage Box - Schubox V2 Large [7x6]

Đây là hệ thống hộp lưu trữ dựa trên tiêu chuẩn Gridfinity mà mình đã phát triển trong khoảng một năm qua, gọi là Schubox. Mọi người vui lòng đọc kỹ những thông tin sau – đây là một dự án tiêu tốn khá nhiều nhựa và những hướng dẫn dưới đây sẽ giúp bạn tránh được các vấn đề không mong muốn.

Mình thực sự khuyên bạn nên in thử phần bản lề tay cầm và tay cầm phía trước trước để kiểm tra độ khớp của chốt hoặc ốc vít trước khi quyết định in toàn bộ phần đế và nắp hộp.

Mình luôn cập nhật dự án sau khi đăng tải, nên hãy chú ý đọc nhật ký cập nhật bên dưới. Mình có lập một trang Patreon để đăng các bản cập nhật và file in sớm cho các kích thước cũng như cải tiến mới.

Mẫu hộp lớn này có kích thước chân đế là 322x284mm.

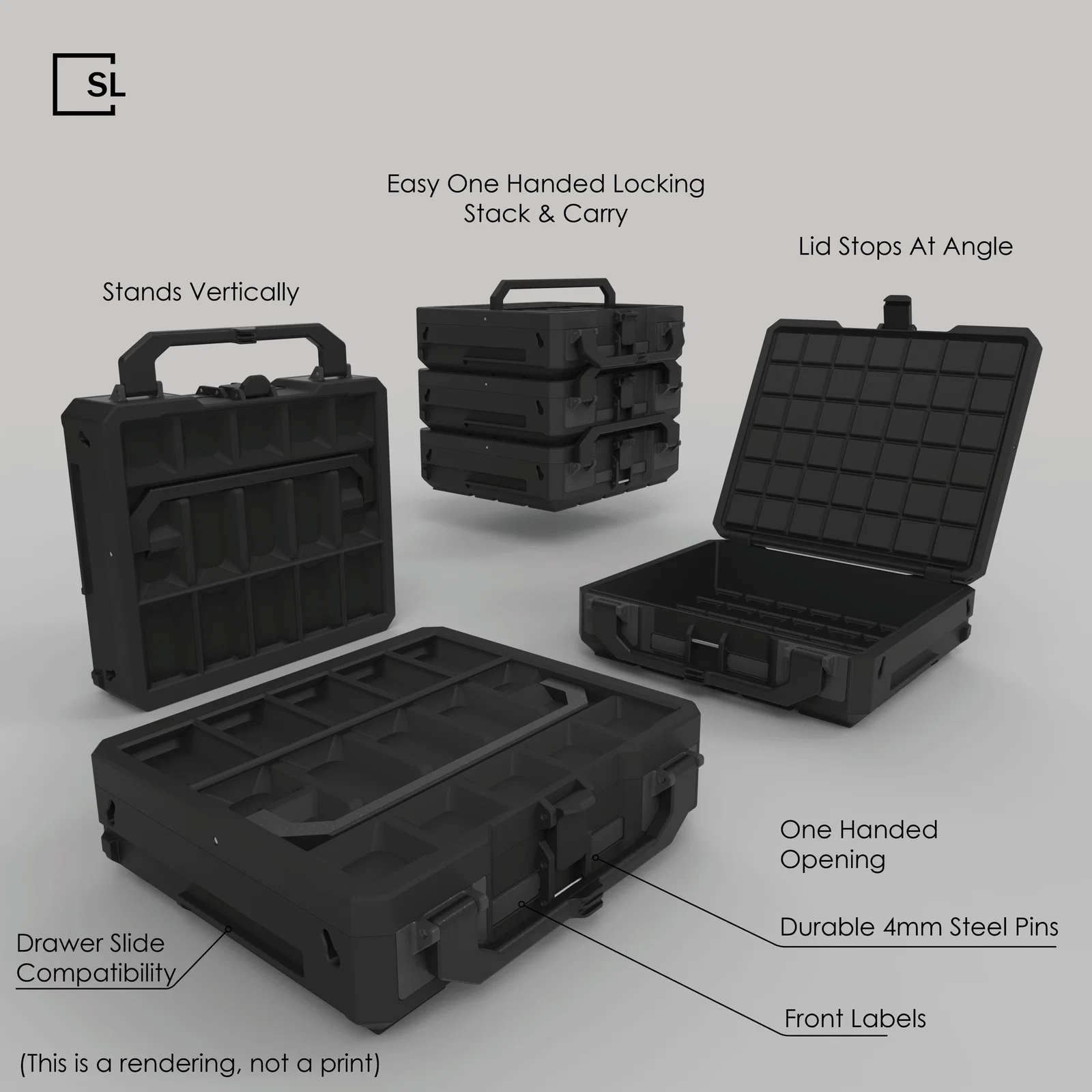

Điểm khác biệt của mẫu hộp này là gì?

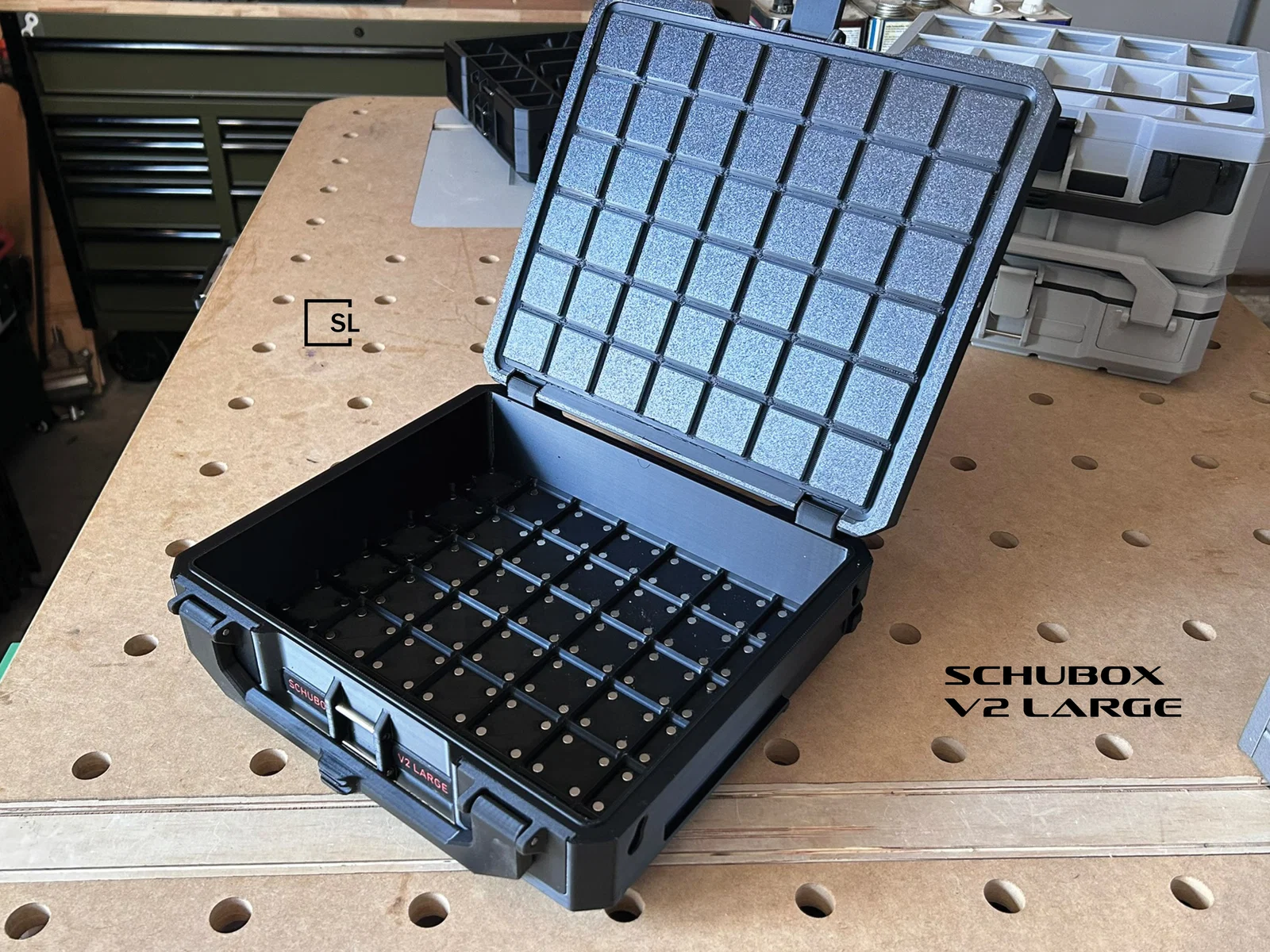

• Tích hợp Gridfinity bên trong (lưu ý: không có ở mặt trên hoặc mặt dưới cho mẫu lớn này)
• Chốt đóng mở bằng một tay
• Hộp có thể đứng vững trên cạnh sau (theo chiều dọc)
• Nắp hộp có điểm chặn ở góc nhất định – không bị lật hoàn toàn về phía sau
• Sử dụng chốt bền bỉ cho phần chốt khóa và bản lề

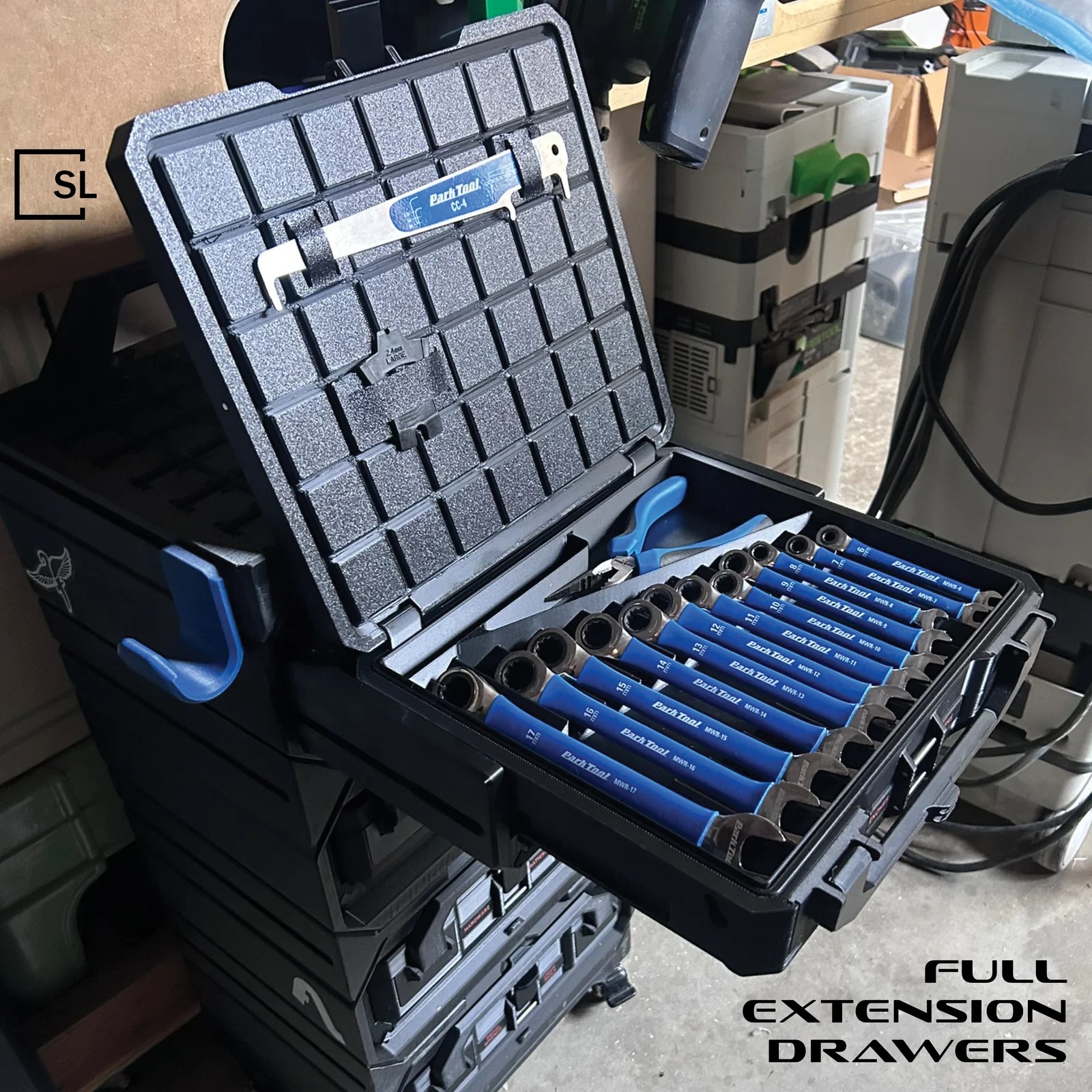

• Tích hợp rãnh trượt ngăn kéo ở hai bên hộp (Khung ngăn kéo nằm ở một trang mô hình riêng. Chỉ dành cho loại 9U!)
• Có tùy chọn nhãn dán (thêm nhãn cho kích thước lớn này!)

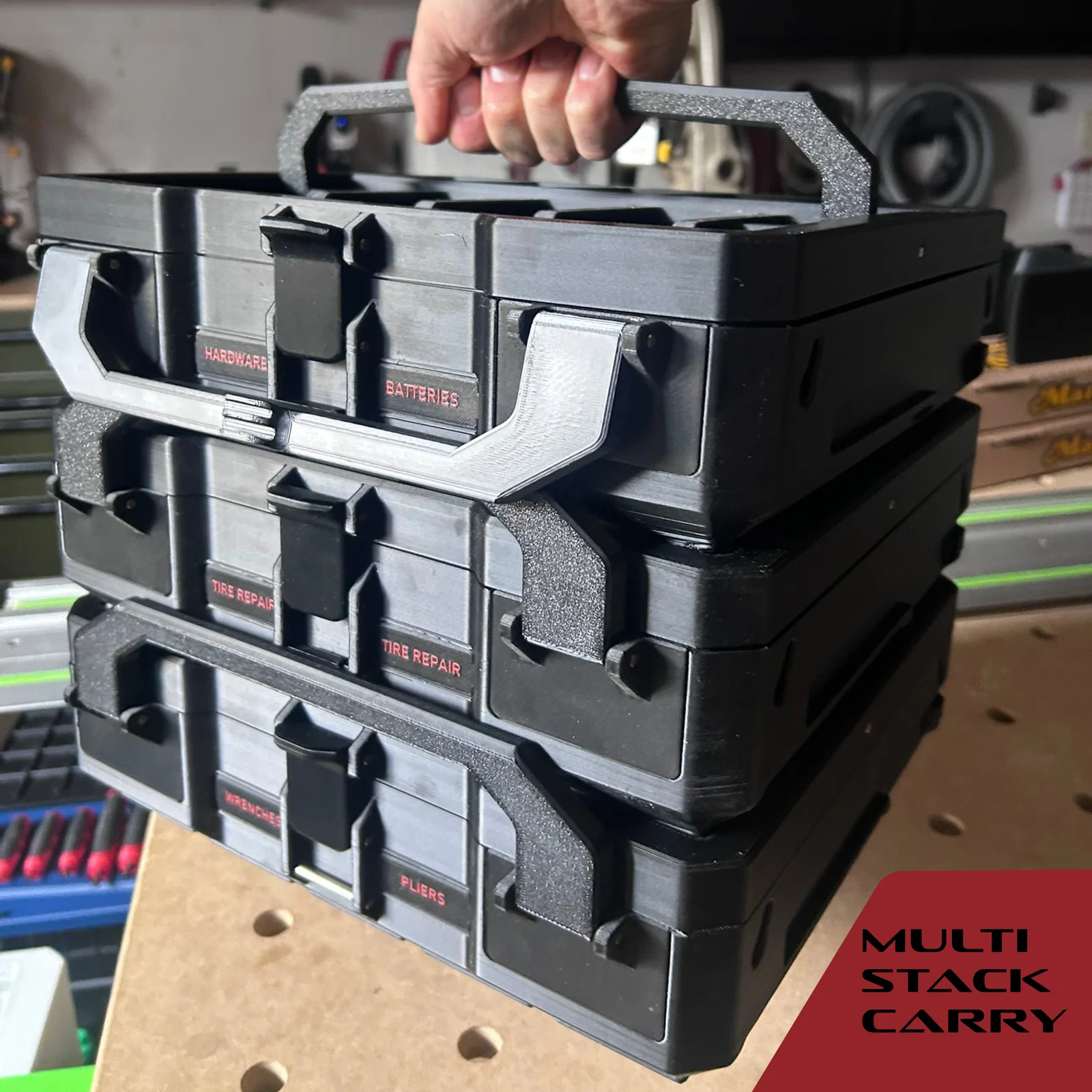

• Các hộp có thể xếp chồng và khóa lại với nhau để di chuyển nhiều hộp cùng lúc
• Tay cầm xoay phía trên để xách tay
• Tay cầm xoay phía trước
• Tấm gắn có thể bắt vít hoặc buộc dây
• Tấm gắn mặt phẳng và dưới bàn cho hệ thống ngăn kéo
• Giá treo tường

Thông số kỹ thuật Gridfinity:

Gridfinity được khởi xướng bởi Zack Freedman, bạn có thể tìm hiểu thêm tại đây.

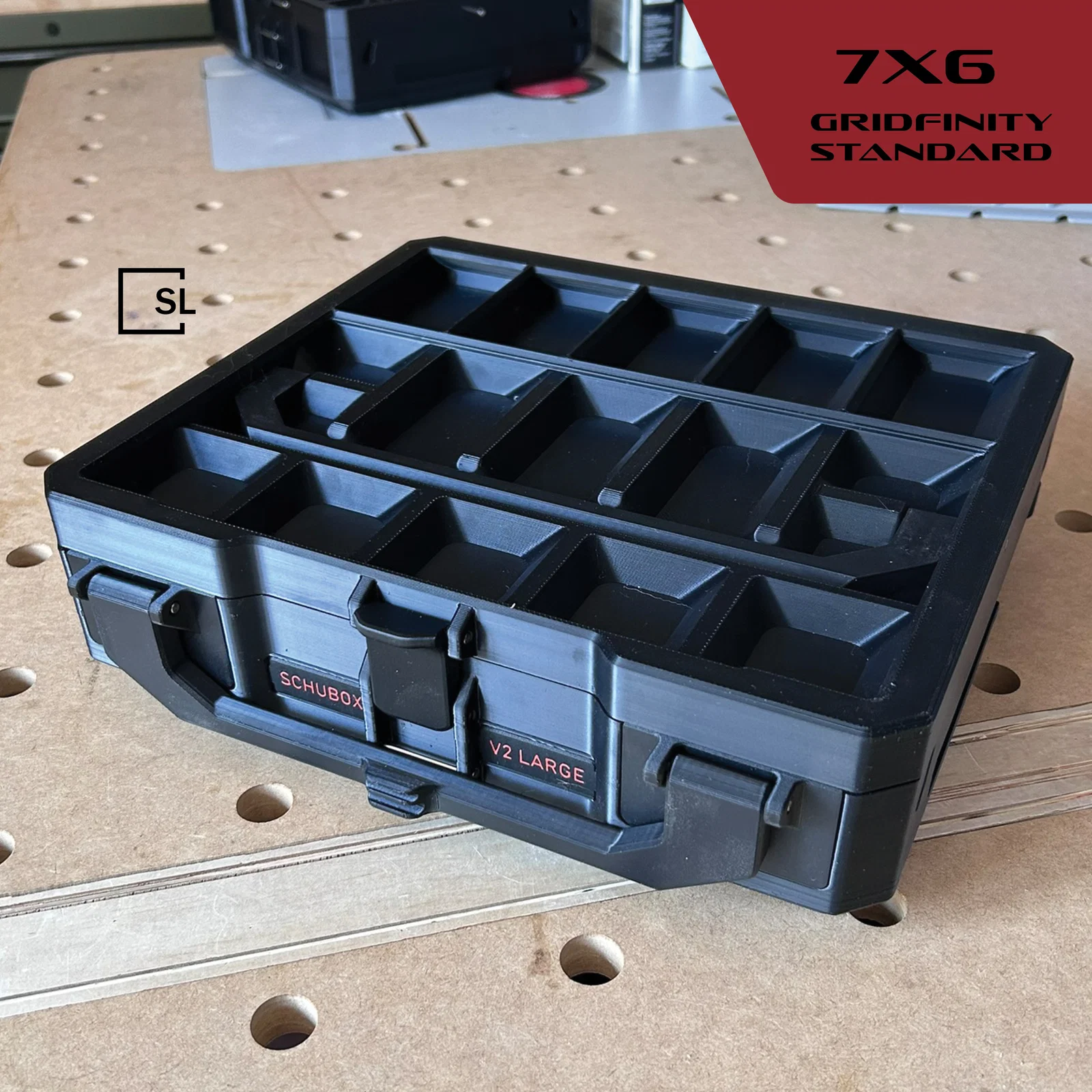

Hộp này có kích thước 7 đơn vị (Unit) chiều rộng, 6 đơn vị chiều sâu và 9 đơn vị chiều cao. Nếu bạn chưa hiểu rõ… hãy bấm vào liên kết trên để tìm hiểu về Gridfinity.

Lưu ý rằng bên ngoài của hộp không có hệ thống Gridfinity ở kích thước này!

Nếu bạn in các khay thấp, đồ đạc sẽ bị xáo trộn bên trong. Nếu bạn in khay 9U kèm nhãn dán trên kệ nhãn, chúng có thể không vừa vặn. Công cụ tạo khay yêu thích của mình là Perplexinglabs. Một lựa chọn khác là Gridfinity Extended.

Vật liệu yêu cầu:

• Nhựa PETG HF
• Chốt gỗ (dowel pins) 4dx40mm (Bambu không bán, bạn có thể tìm mua trên Amazon hoặc McMaster Carr)
• Nam châm 6dx2mm (tùy chọn, dùng để ép hoặc dán vào đế lưới)

"Có dùng PLA được không?" Không khuyến khích.

Có dùng PETG thường được không? Được, nhưng một số góc 35 độ có thể gặp vấn đề. Hãy dùng hỗ trợ (support) nếu cần.

Sắp có phiên bản bắt vít không? Có!

Dụng cụ lắp ráp

• Kìm nước (Channel lock pliers)
• Kìm mũi nhọn
• Kìm cắt nhựa hoặc dao rọc giấy
• Dũa hoặc khoan (nếu cần)
• Đèn khò (để làm sạch nhựa thừa)

Thông số in ấn

• Khuyên dùng đầu phun 0.6mm HF (cho nắp và đế)
• Đầu phun 0.4mm có thể dùng cho tay cầm, bản lề và chốt (mình đôi khi dùng chế độ ironing)
• Đầu phun 0.2mm cho phần nhãn
• Độ cao lớp in (Layer height): 0.24mm
• Infill: Gyroid
• Đế hộp có thể chia làm hai phần trong slicer để tăng độ đặc gần bản lề. Phần đáy để 15% infill với 2 tường. Phần trên để 20% infill với 3 tường.

Xử lý sau in

Dùng đèn khò hơ nhẹ để loại bỏ nhựa thừa bên trong nắp.

Dùng kìm cắt để loại bỏ lớp brim ở mặt dưới nắp tại sáu vị trí:

Kiểm tra các lỗ xỏ chốt xem có in đạt không. Nếu cần khoan hoặc dũa nhẹ thì hãy làm – tốt hơn là để nứt linh kiện.

Có thể lắp chốt bằng kìm nước nhưng mình thích bắt đầu bằng kìm mũi nhọn trước. Hãy đảm bảo chốt thẳng khi ấn vào và thực hiện từ từ. Đảm bảo phần hàm phẳng của kìm nước áp sát vào bản in để tránh làm nứt nhựa.

Lắp ráp

Tay cầm cứng cáp hơn đang được phát triển - sẽ ra mắt trước ngày 18/4.

Khung ngăn kéo

Sẽ đăng trong tối nay hoặc ngày mai – mình sẽ cập nhật link tại đây.

Quan trọng! Khung ngăn kéo hiện chỉ có cho loại 9U. Mình chưa rõ liệu loại lớn hơn có khả thi không. Đang nghiên cứu nhé!

Khắc phục sự cố

Nếu chốt bị lệch hoặc lỗ in không chuẩn, nó có thể làm nhựa bị nứt. Nhựa PETG HF và đầu phun 0.6mm đã được tính toán dung sai phù hợp.

Sợi nhựa thừa dọc theo rãnh trượt có thể gây khó khăn. Đôi khi dùng hỗ trợ tree support là giải pháp.

Cong vênh: hãy vệ sinh bàn in! Vật liệu phải khô (tốt nhất là nhựa High Flow). Sử dụng brim nếu cần.

Các cập nhật kế hoạch

Mình dự định sẽ ra mắt thêm kích thước và phụ kiện. Hy vọng công sức của mình được mọi người ghi nhận! Các đánh giá và lượt boost giúp mình có thêm kinh phí mua nhựa và bảo trì máy để phát triển nhiều dự án hơn. Nếu muốn mời mình ly cà phê, bấm vào link này.

Mình có Patreon để hỗ trợ, cập nhật phát triển chi tiết và file test sớm. Thông tin chi tiết tại đây.

Nhật ký cập nhật

• 11/4/2026: Ra mắt công khai

Hỏi & Đáp

Loại 5x4 đâu rồi?

Đang độc quyền trên MakerWorld, còn chưa đầy một tháng nữa. Mình sẽ đăng lên đây ngay khi hết hạn.

Khung ngăn kéo ở đâu?

Được đăng ở trang mô hình riêng để dễ quản lý hơn.

Có tương thích với hộp V1 Large không?

Không. V2 đã được thay đổi độ dày thành và mẫu nắp/đế nên không xếp chồng được.

Có đáng để in không?

Tùy vào bạn! Với mình là đáng vì nó chuyên biệt cho Gridfinity, dễ in linh kiện thay thế và không lo bị ngừng sản xuất.

Tại sao dùng chốt thay vì in nhựa?

Chốt bền hơn và cho chuyển động mượt mà hơn.

Có tháo rời được không?

Khung ngăn kéo có thể, nhưng hộp thì không – cần dùng tua vít dẹt để cạy chốt nếu muốn tháo ra.

Tại sao phải dùng PETG High Flow?

Một số vị trí cần bắc cầu (bridge) hoặc góc nghiêng lớn. Nhựa High Flow giúp in tốt hơn.

Các khay đựng ở đâu?

Sản phẩm dùng cho bất kỳ khay Gridfinity tiêu chuẩn 6U nào. Mình sẽ đăng thêm khay riêng trong tương lai.

Có được phép bán không?

Có, bạn được phép bán sản phẩm in nếu đăng ký gói thành viên thương mại trên MakerWorld của mình.
