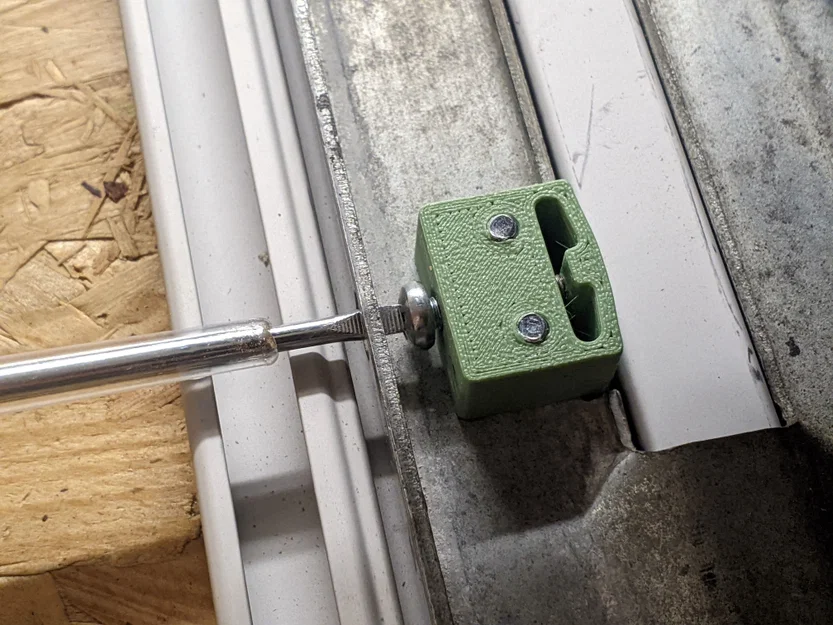

Miếng insert ray dẫn hướng cho Festo ATF 55 (Guide Track Insert)

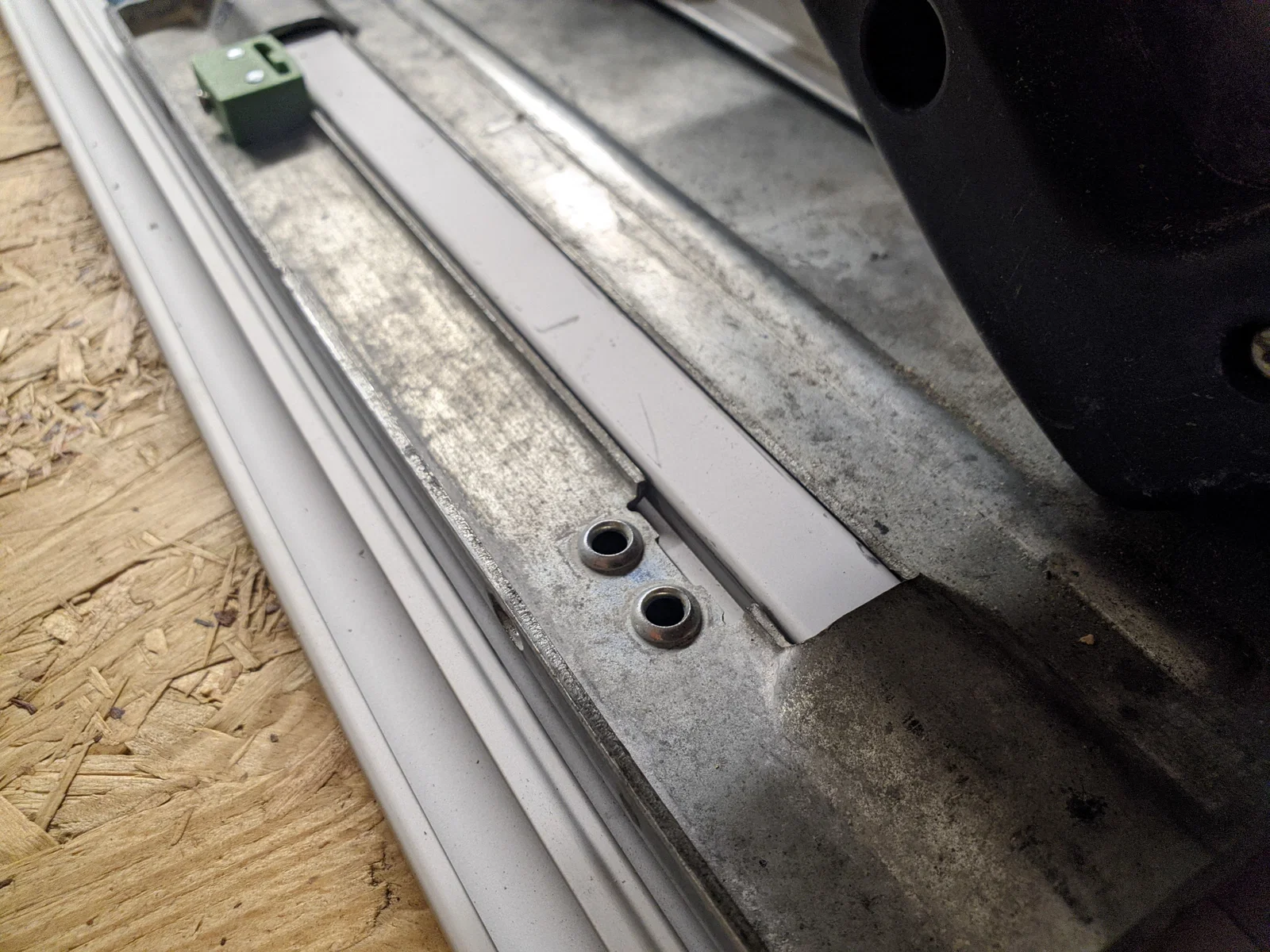

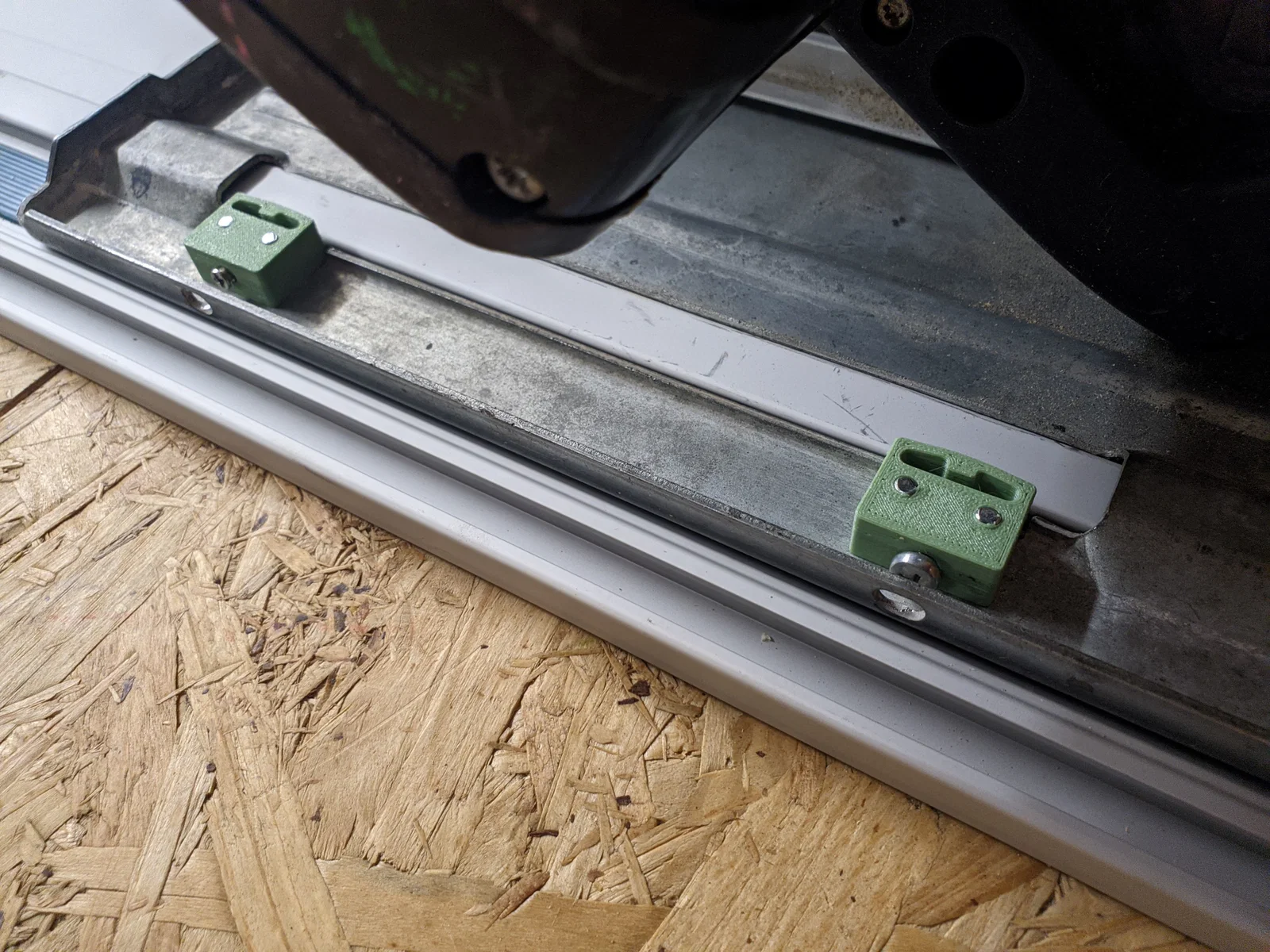

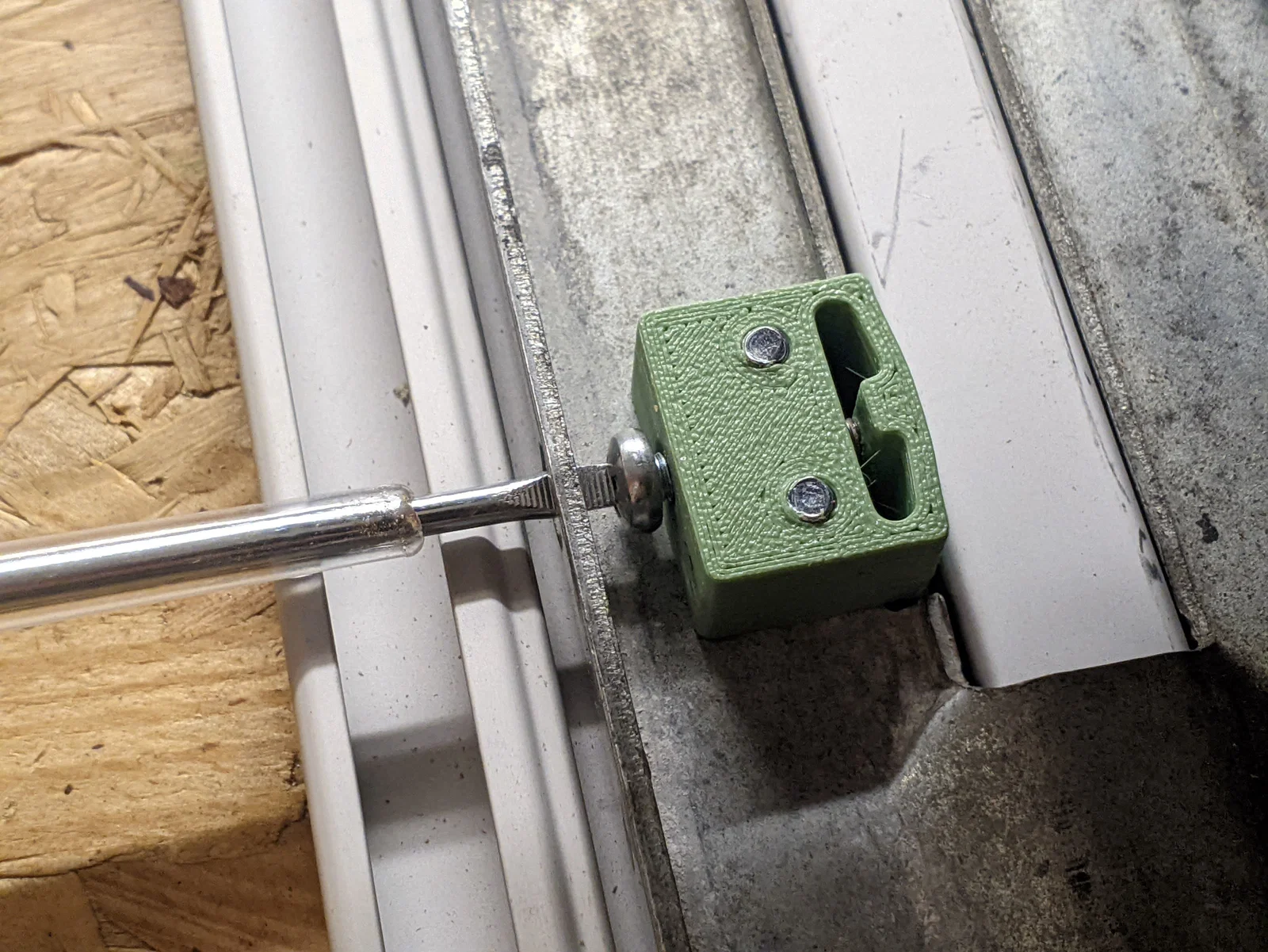

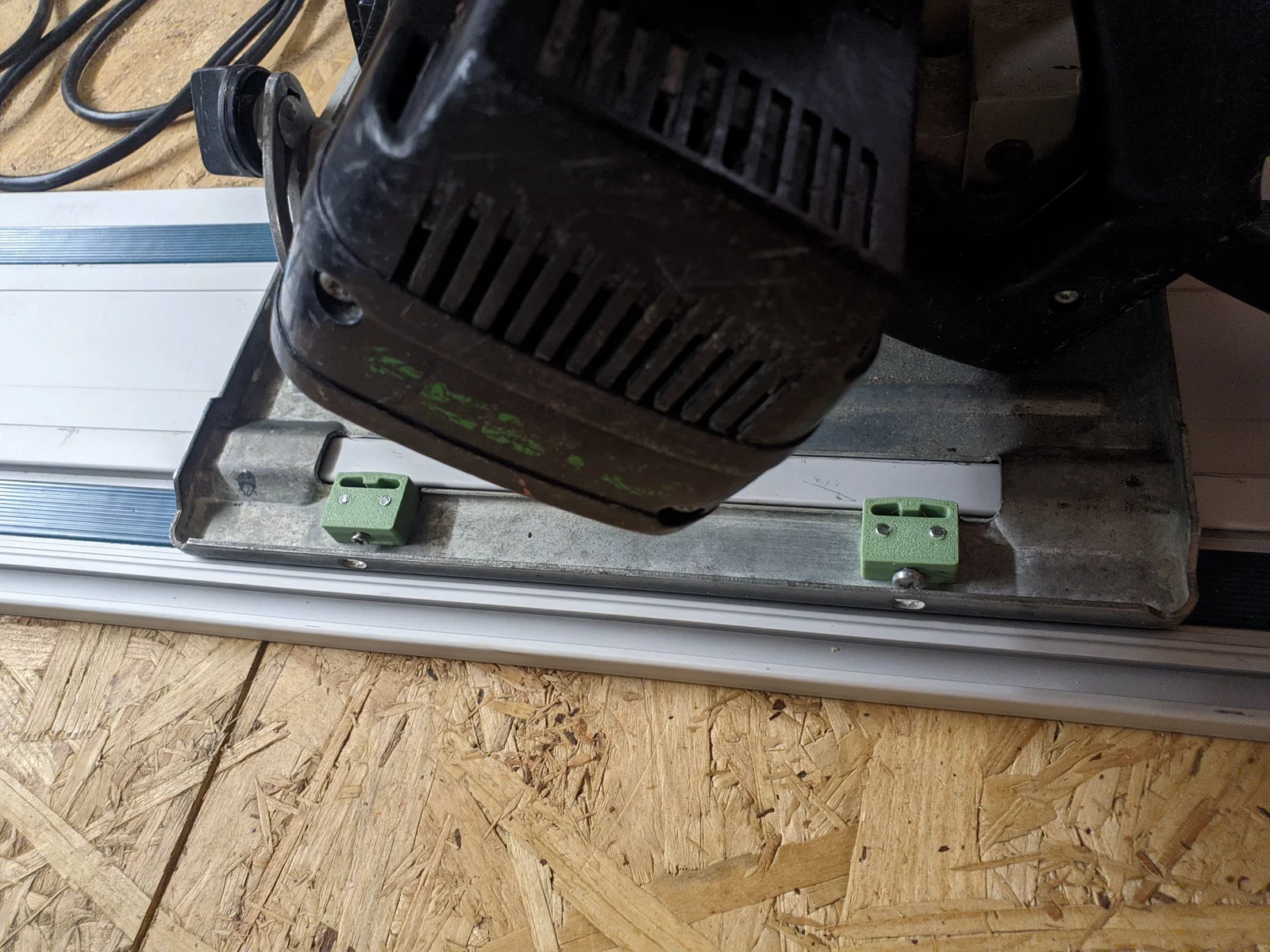

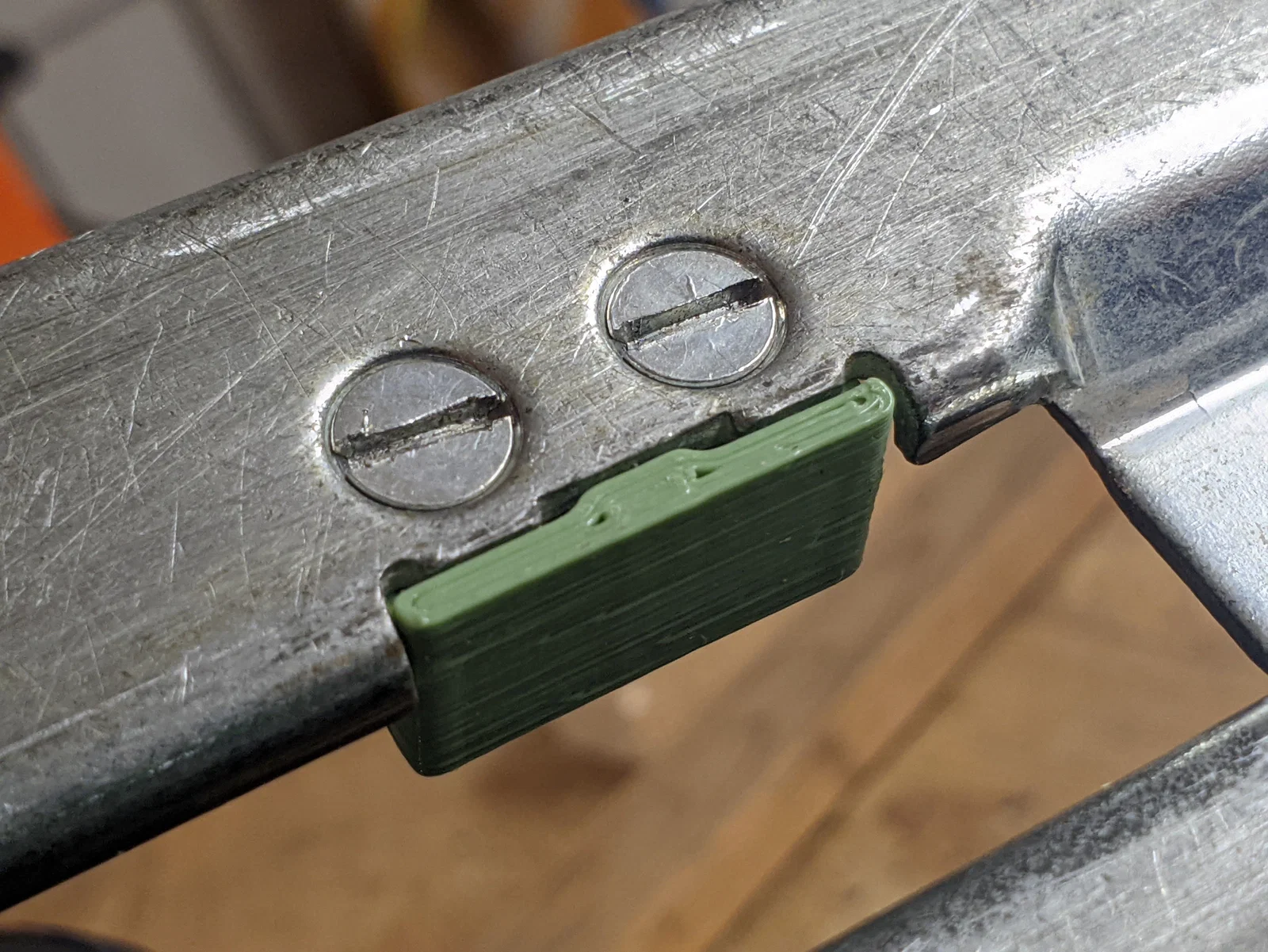

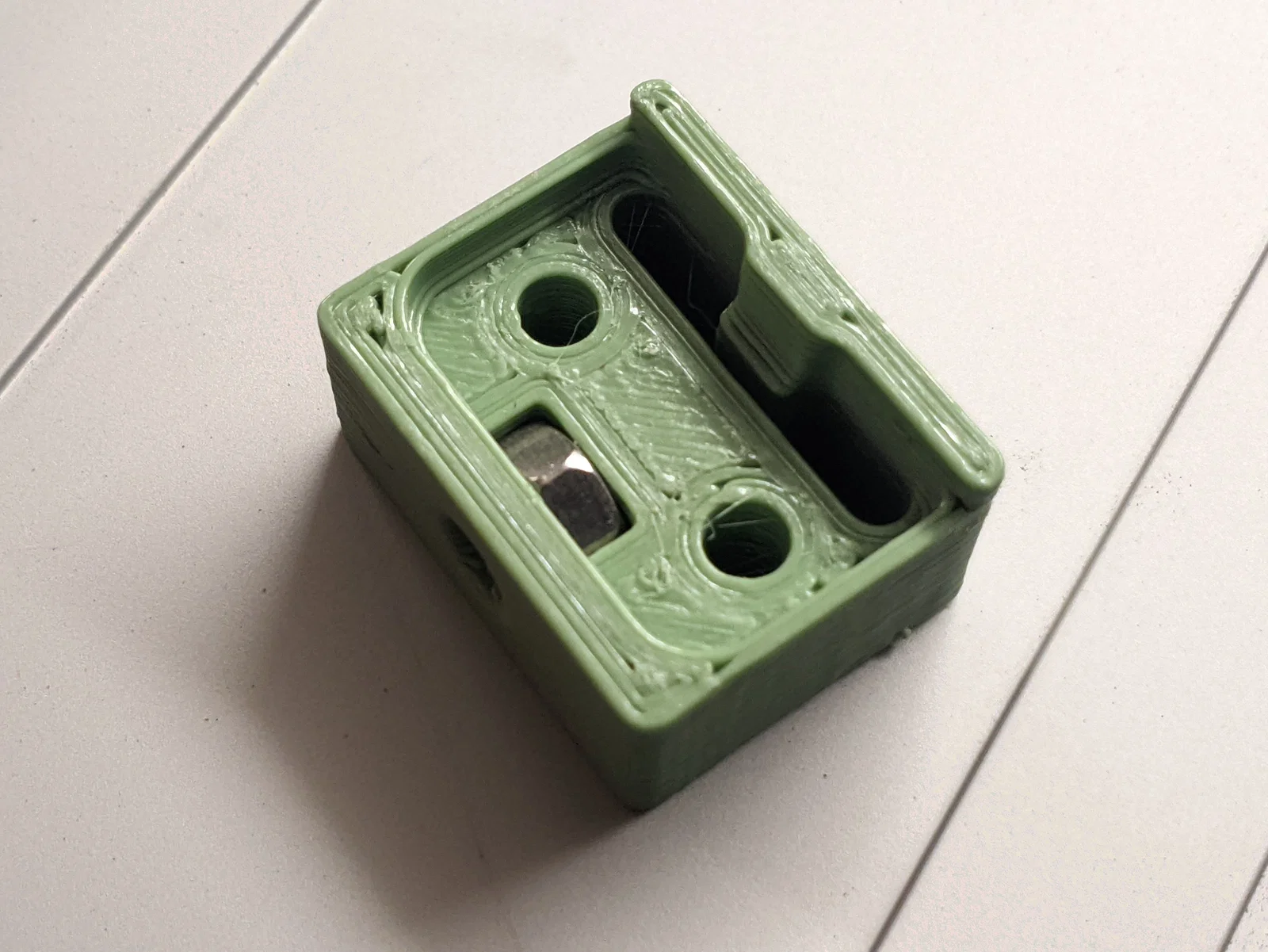

Phụ tùng thay thế cho miếng nhựa dẫn hướng (guide rail segment) nguyên bản trên dòng cưa đĩa Festo ATF 55 đời cũ. Chi tiết này nằm trong đế máy (base plate) và trượt vào rãnh của guide rail, giúp loại bỏ độ rơ ngang và chỉnh máy bám ray chính xác bằng 2 vít chỉnh (set screws).

Phần zin làm bằng nhựa đen. Thiếu nó thì máy sẽ lắc/rơ thấy rõ trên ray, làm hư độ chính xác đường cắt.

Vật liệu: Mình dùng PETG. TPU cứng có thể cũng được? PLA có thể hơi giòn.

• Infill: khoảng 20%

• Perimeters/Walls: 3–4

• Layer height: 0.2mm

• Supports: Không cần

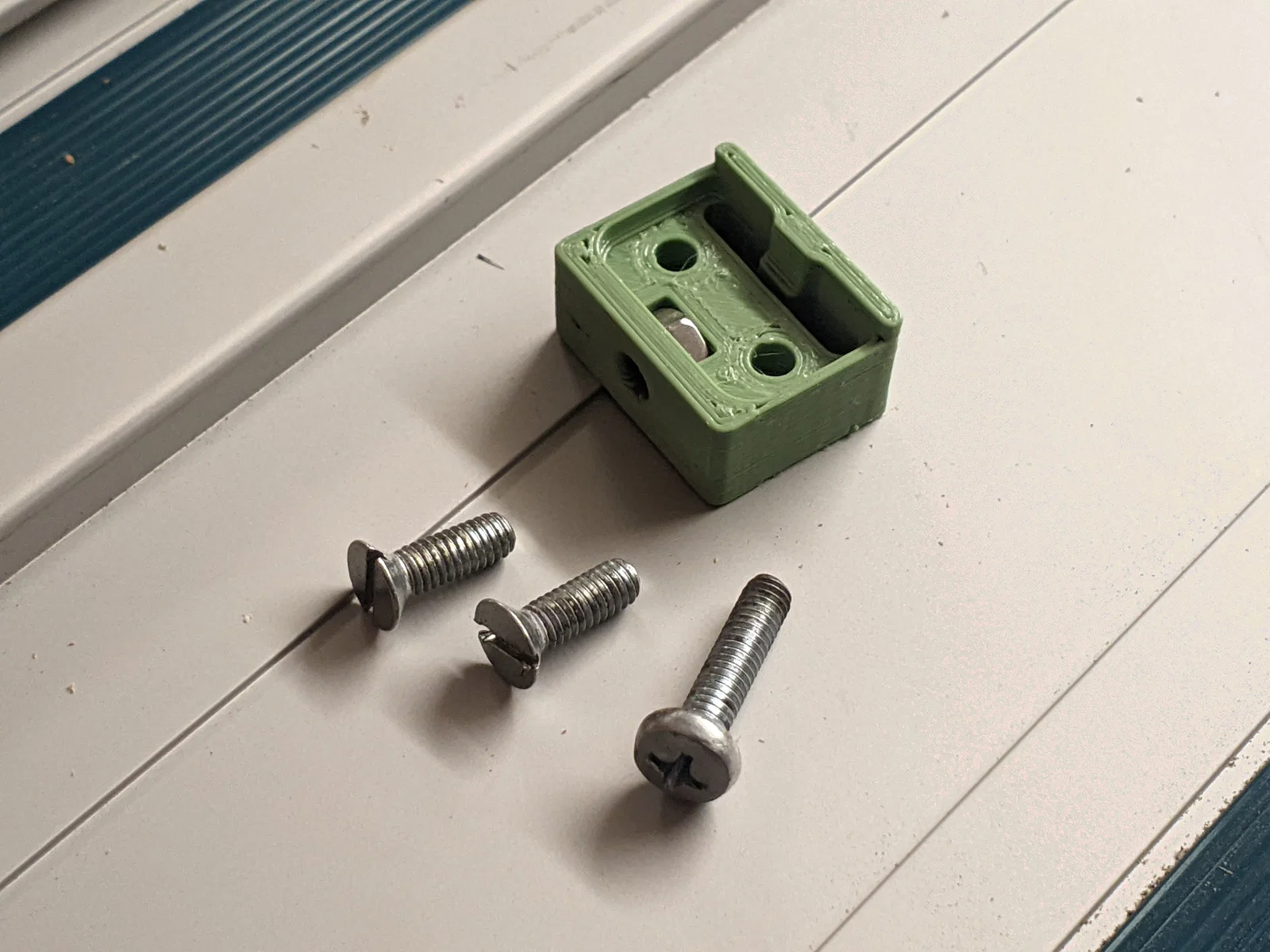

Phần cứng cần cho 2 miếng dẫn:

4× vít M4 đầu chìm (countersunk), dài ~8–10mm
2× ê-cu M4 (hex nut)
2× vít M4, dài 20mm

Note: Mẫu này KHÔNG tương thích với dòng Festool TS 55 đời mới, vì hình học đế máy (base plate geometry) khác.
