The Domino – Fight Stick Modular

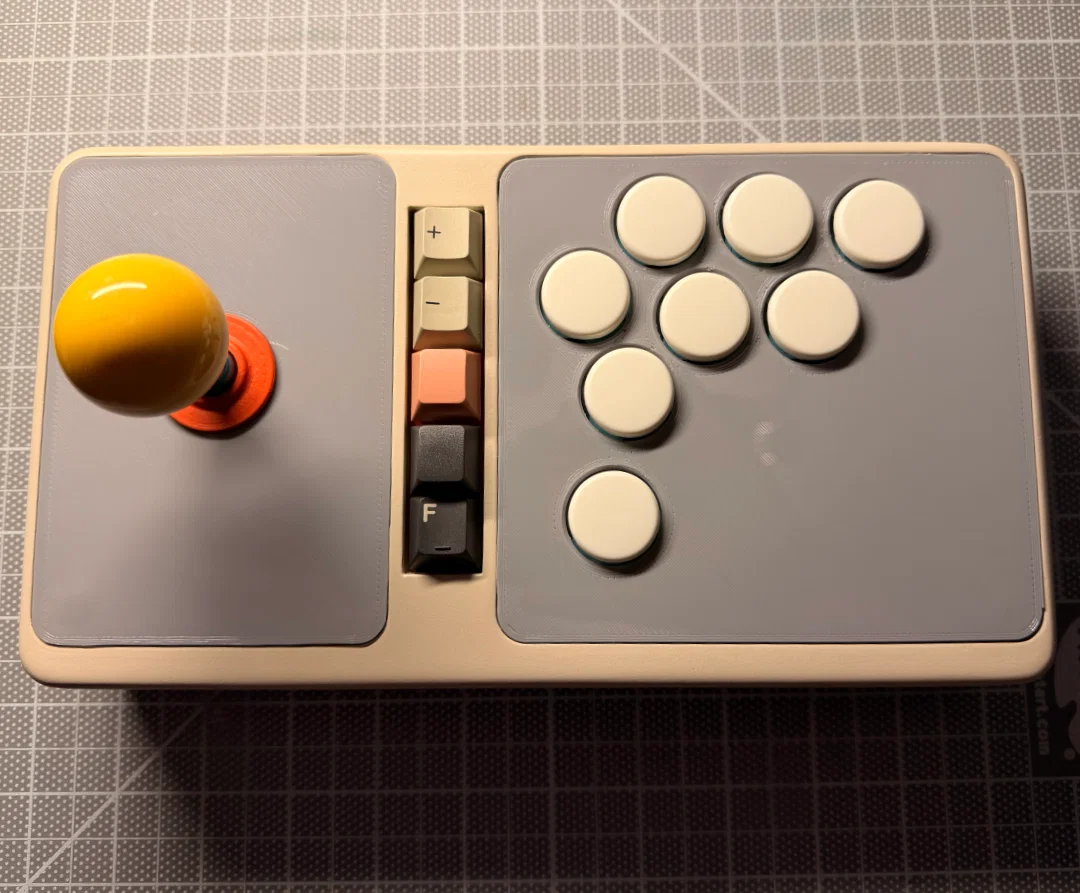

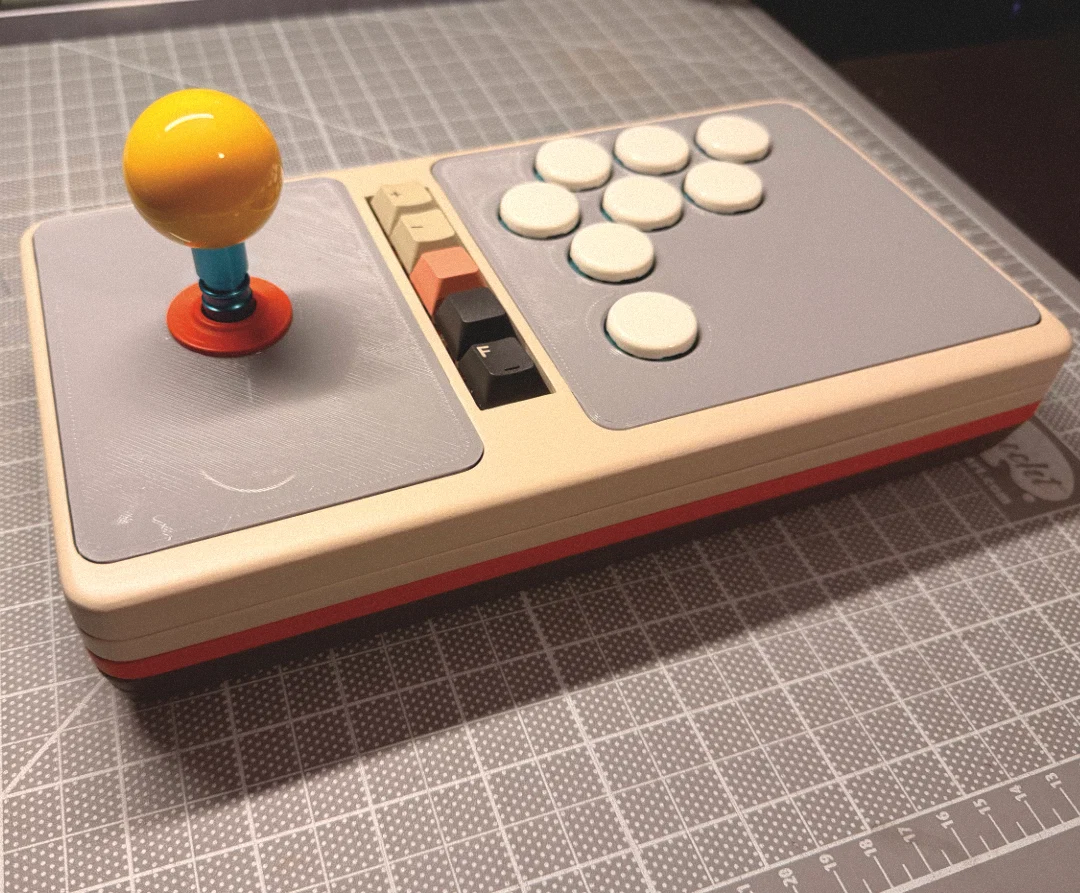

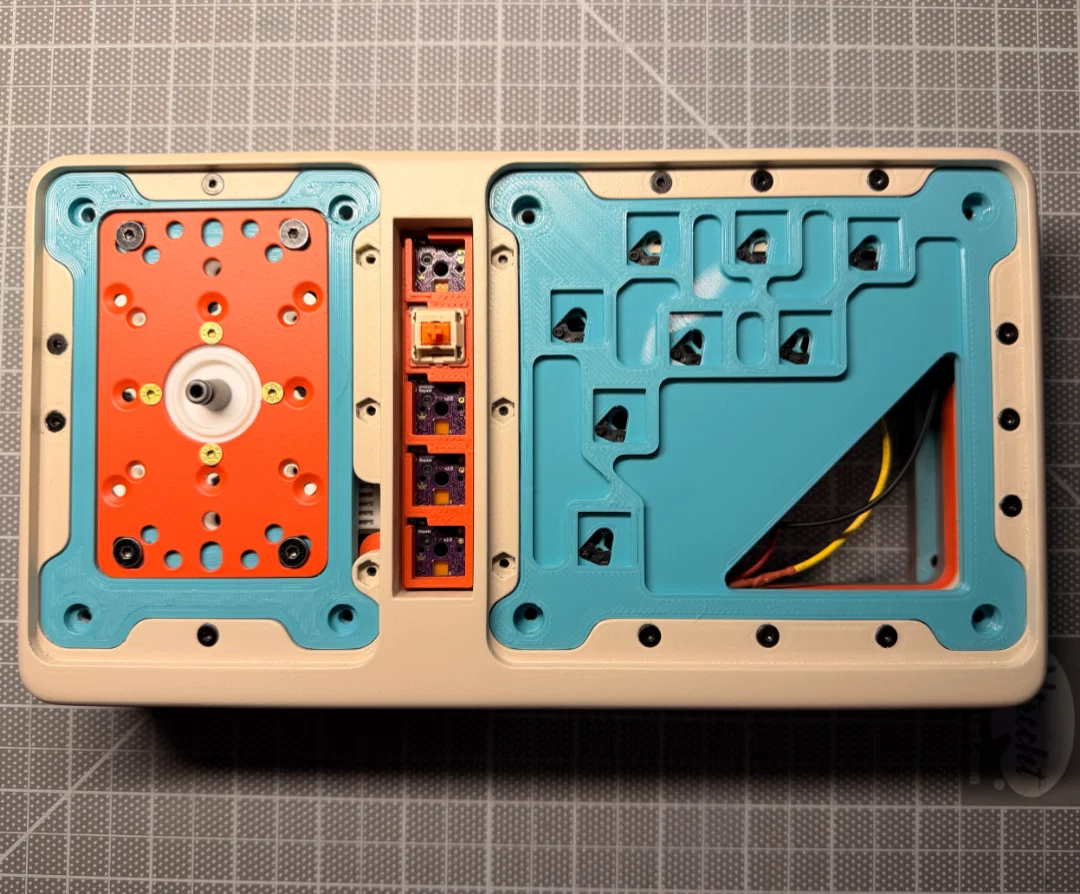

The Domino là một fight stick dạng modular, lắp ráp theo từng lớp và từng module để dễ tuỳ biến mà vẫn gọn. Đường kính lỗ nút là 23.8mm (kiểu hitbox)

SOLDERING

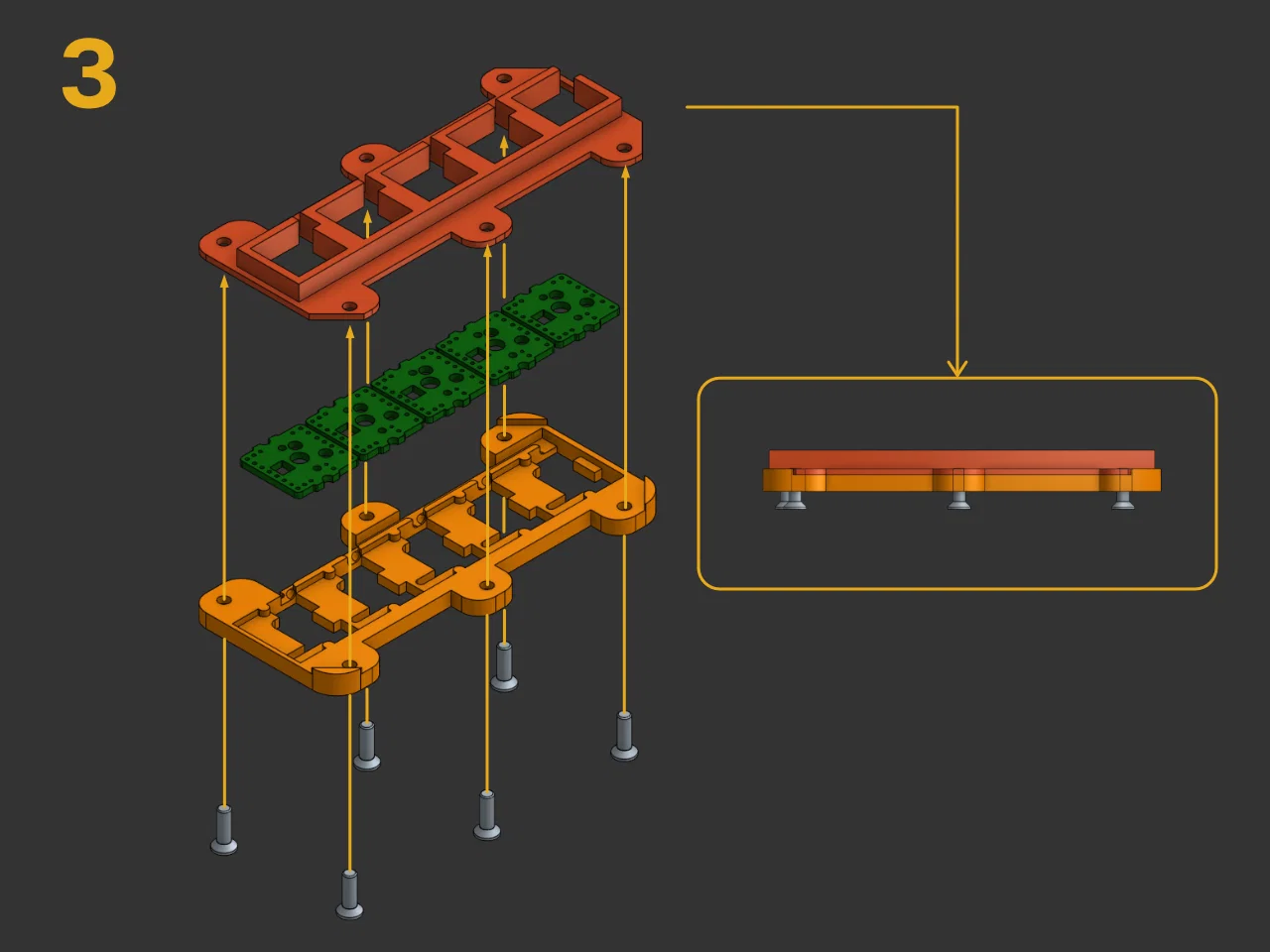

❗LƯU Ý: Phần duy nhất bạn hàn (solder) và sẽ bị “cố định” vị trí là các PCB Amoeba. Bạn phải đặt các PCB vào trong TOBOGGAN rồi hàn từng cái vào MCU từ phía dưới. Đây là điểm “khó” duy nhất trong quá trình lắp, còn lại thì gần như làm theo thứ tự nào cũng được. Vì vậy hãy làm bước này XONG TRƯỚC khi bắt đầu lắp ráp.

ASSEMBLY

MẸO: Taro/"mở ren" các lỗ trước bằng cách vặn đúng loại ốc vào ra vài lần rồi hãy lắp. Làm vậy sẽ dễ siết ốc xuyên qua nhiều lớp hơn.

🔩 LƯU Ý: LEVER MODULE có thể dùng 4 insert M4 heat-set ở 4 góc chỗ ghép với universal plate. Bạn cũng có thể dùng tạm ê-cu M4 phía dưới, nhưng rất chật. Hoặc có khi chỉ dùng ốc M4 thôi cũng ổn.

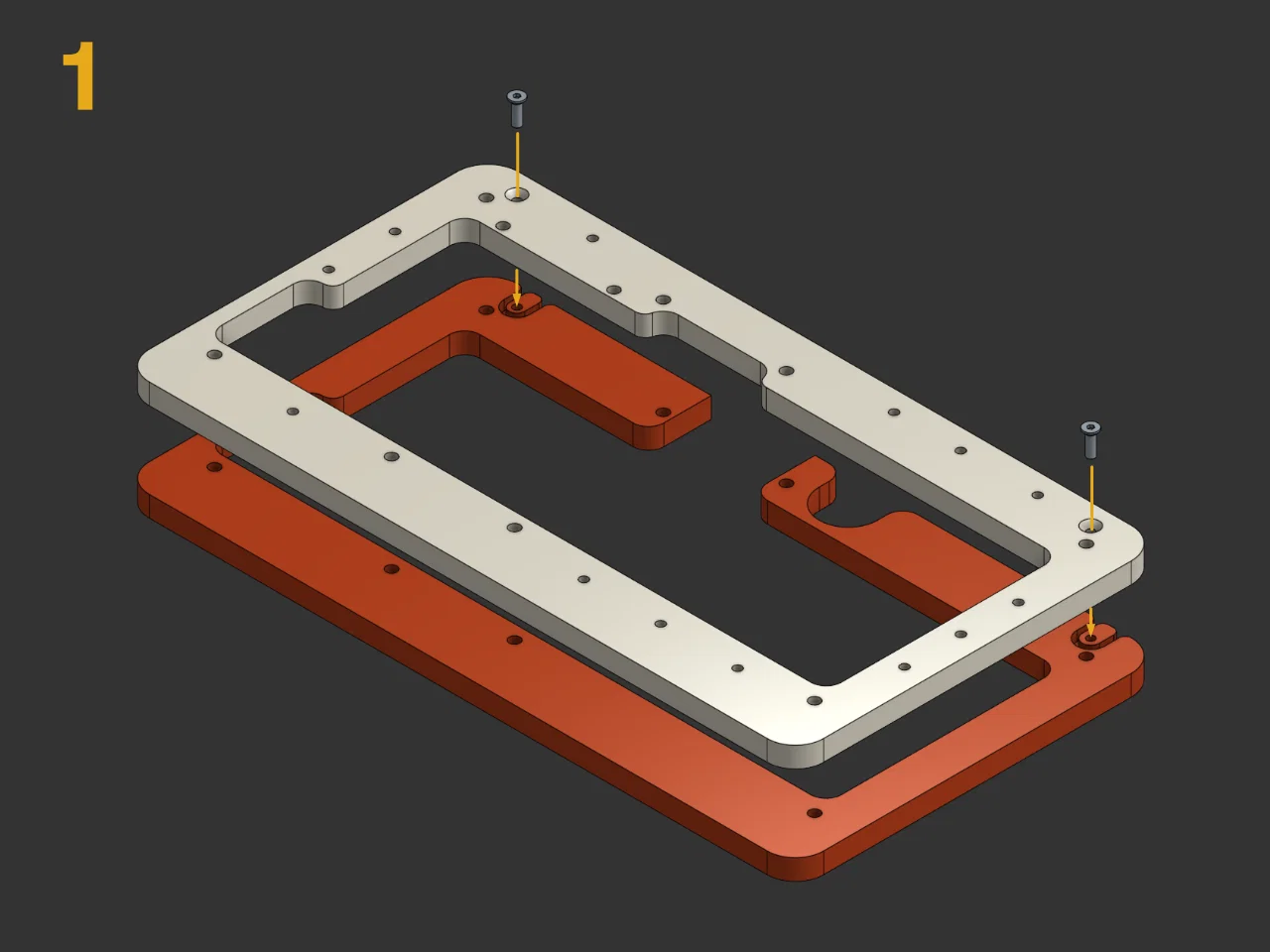

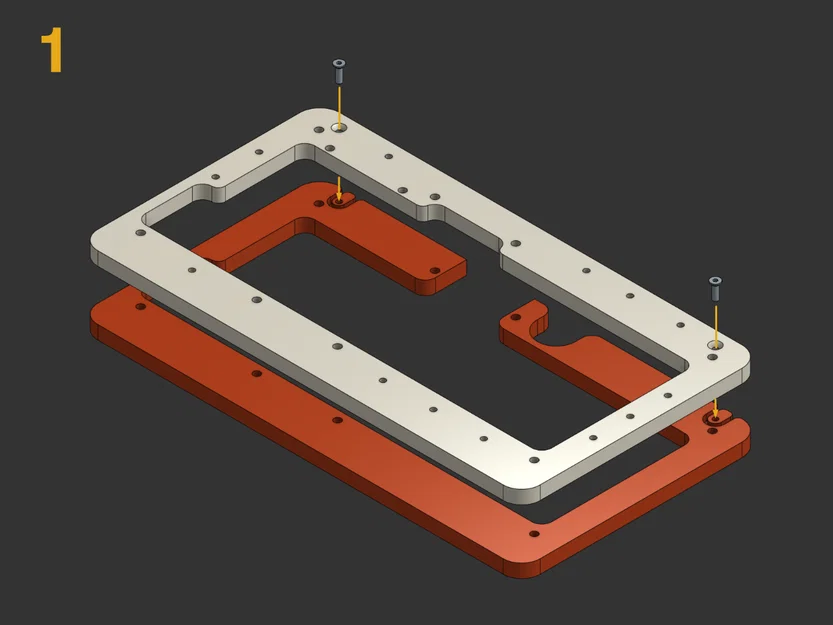

1. Ghép LAYER 02 và LAYER 03 bằng hai ốc M3 để gia cố phần khoét móc dây đeo (strap hook) có sẵn.

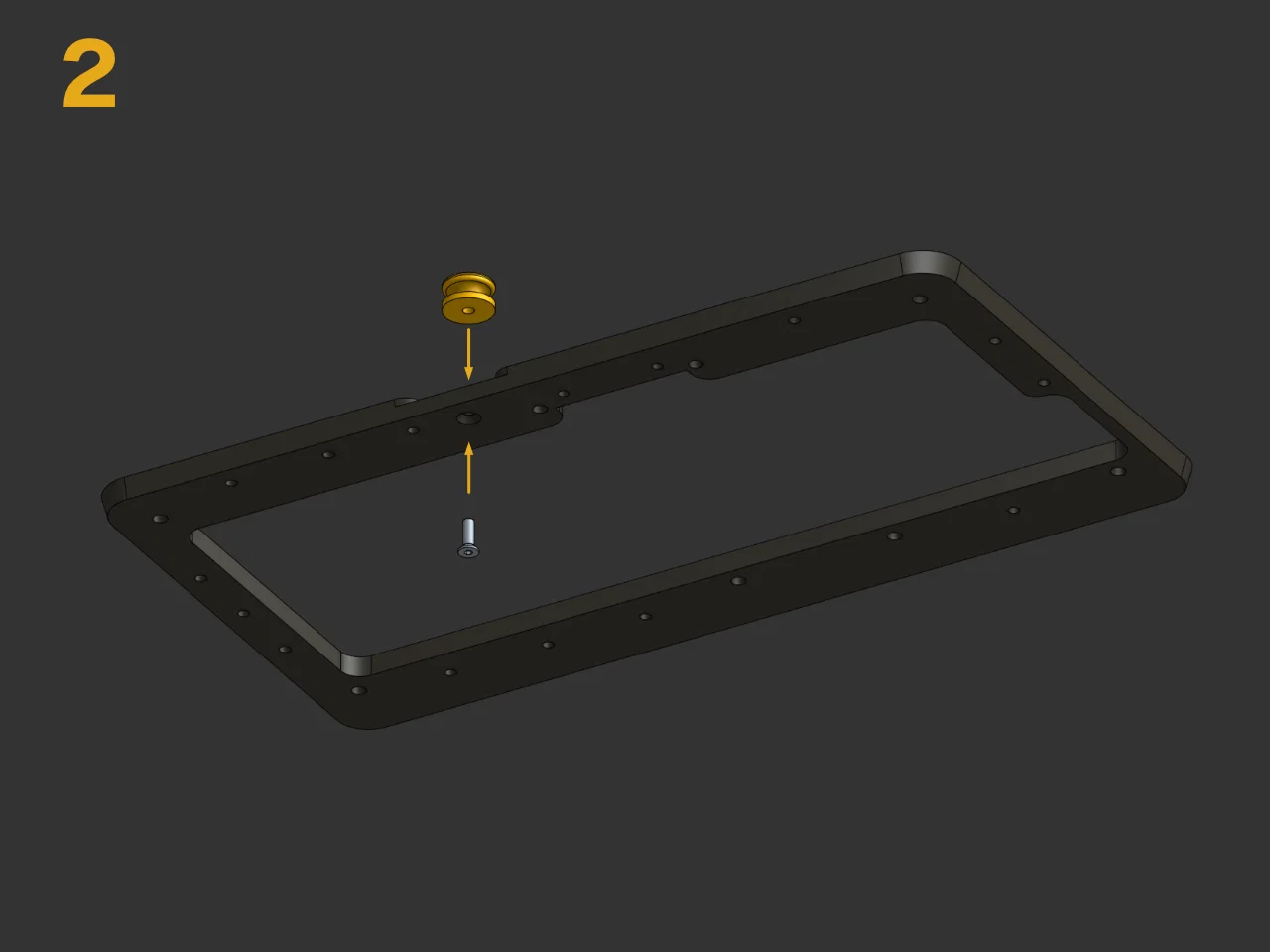

2. Gắn MOORING vào LAYER 04 từ mặt dưới của LAYER 04. (LƯU Ý: phần mooring có vết lõm hình lục giác ở phía trên nếu bạn muốn thêm ê-cu M3 để siết giữ, không bắt buộc nhưng có thì tiện.)

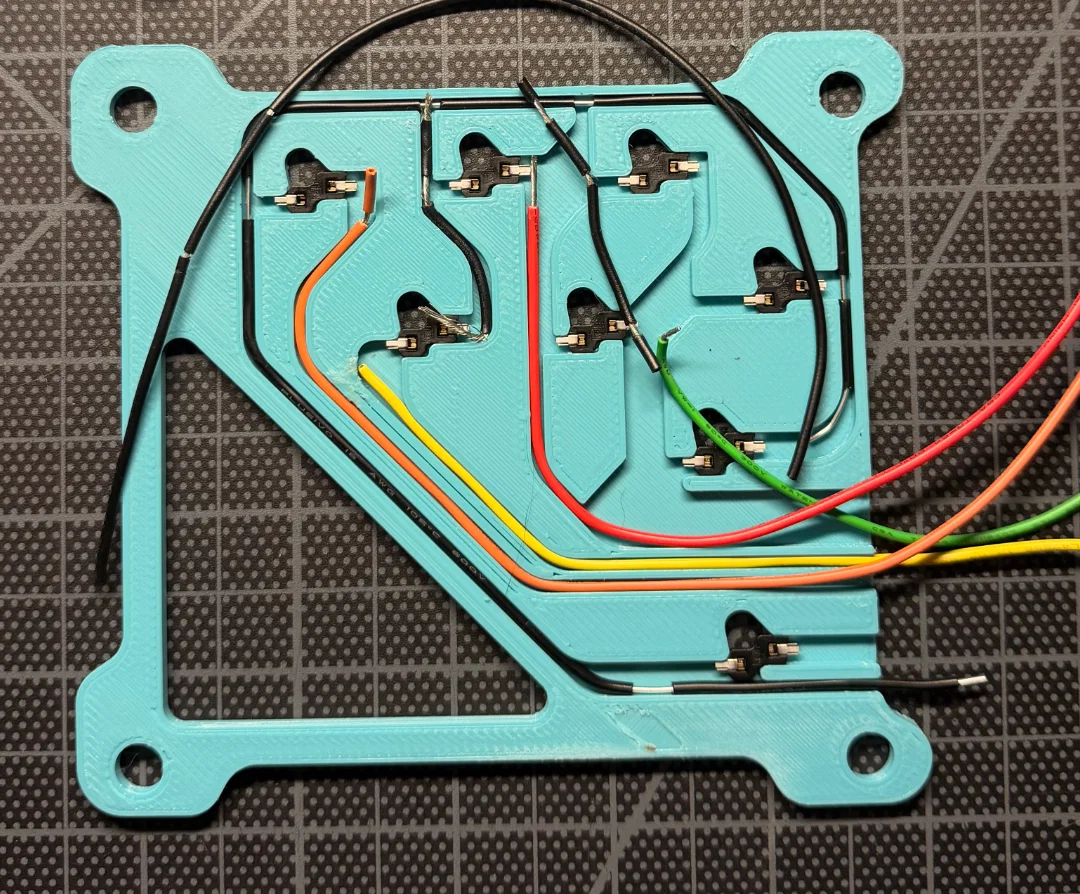

3. Lắp Bar Plate. Có một rãnh nhỏ ở một bên, dùng để đi dây ground nối tất cả PCB Amoeba và cuối cùng luồn xuống dưới tấm plate liền kề.

   1. Vặn ốc vào cho tới khi đầu ốc chỉ vừa ló ra khỏi plate một chút, cách này giúp bạn bắt nó vào plate TOP sau đó dễ hơn.

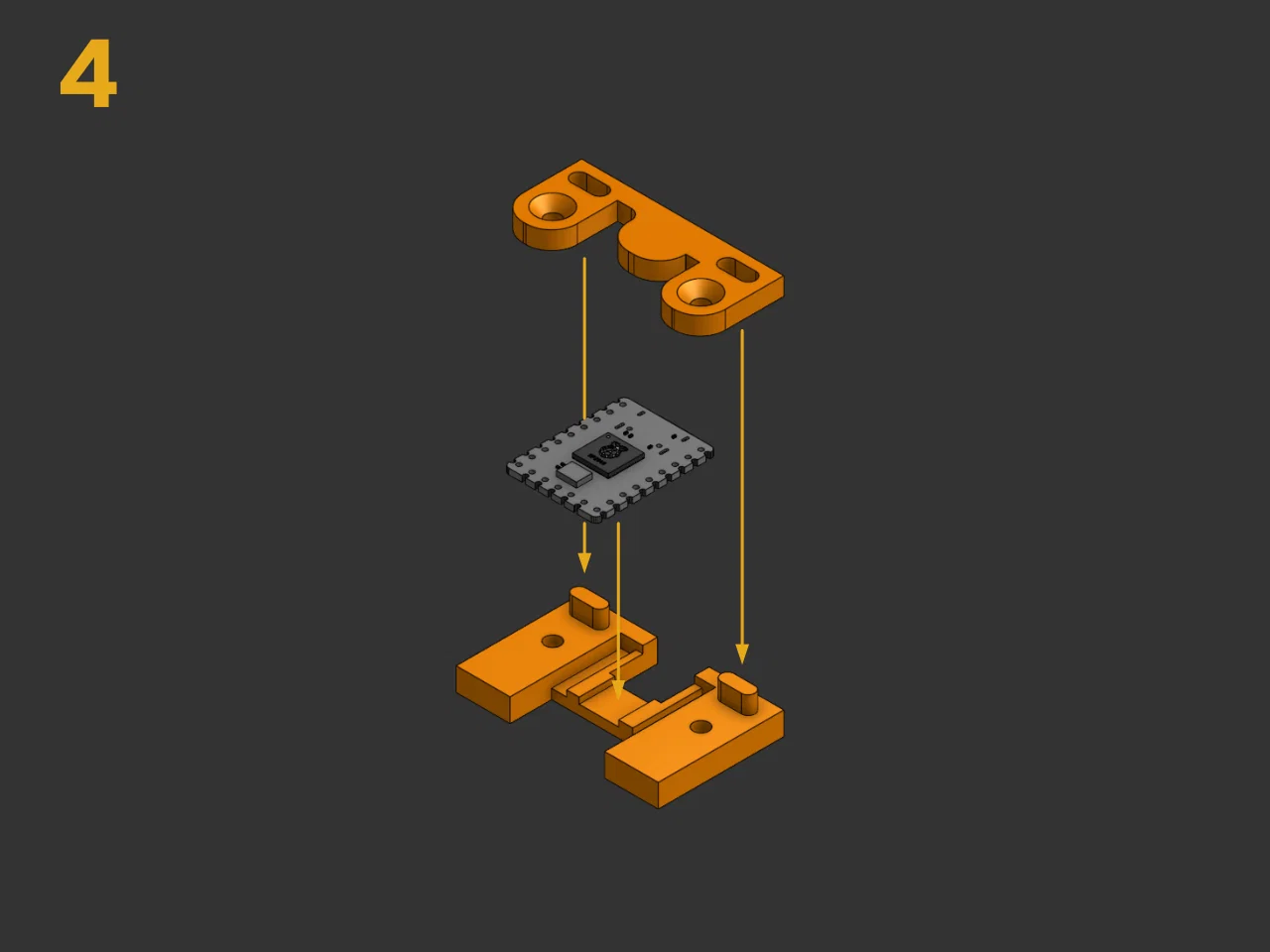

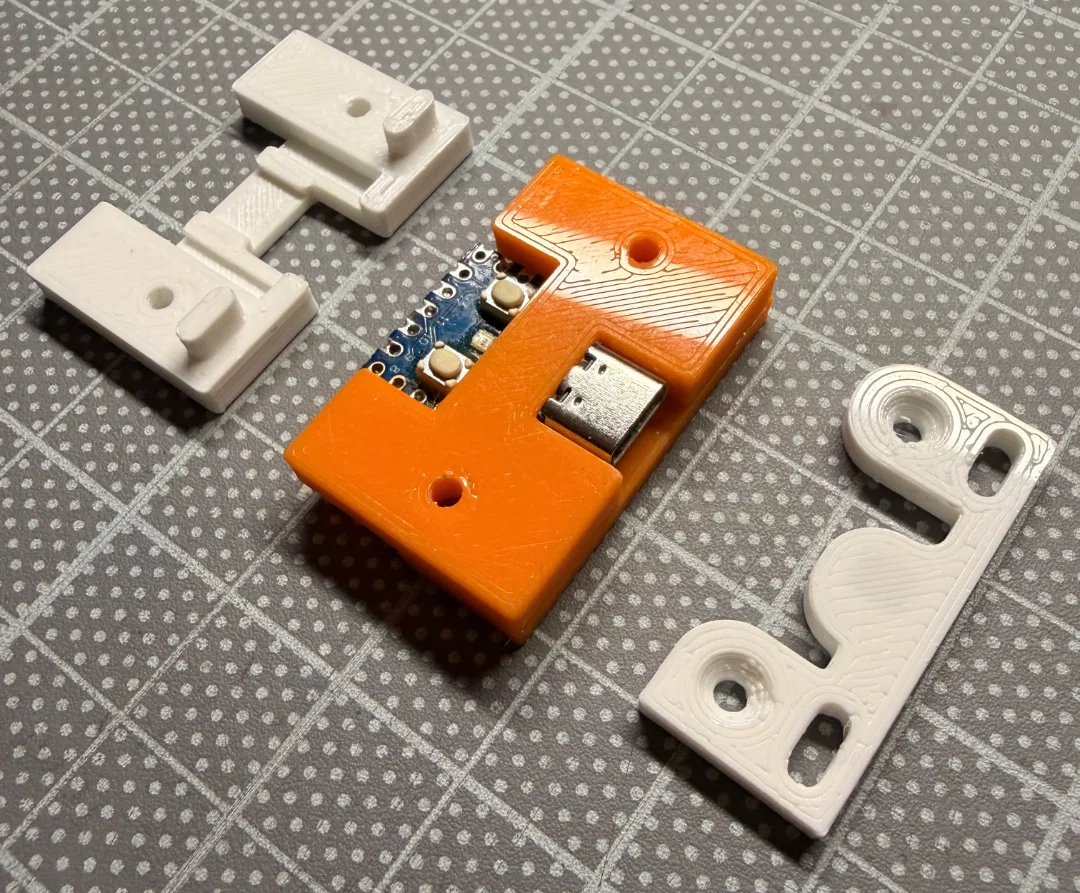

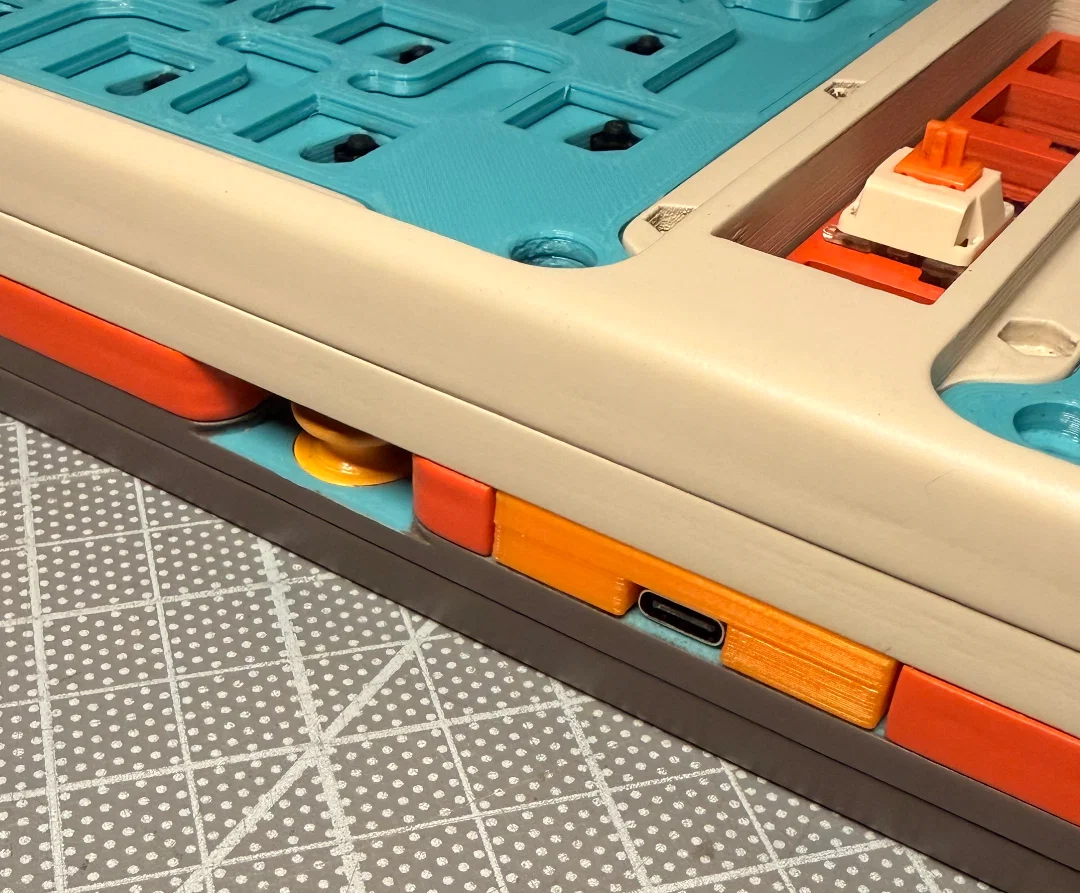

4. Bấm khớp (snap) cụm MCU module. Mọi thứ cần thiết lẽ ra đã được hàn sẵn lên đó, nhưng chưa nhất thiết phải nối với các linh kiện/module khác.

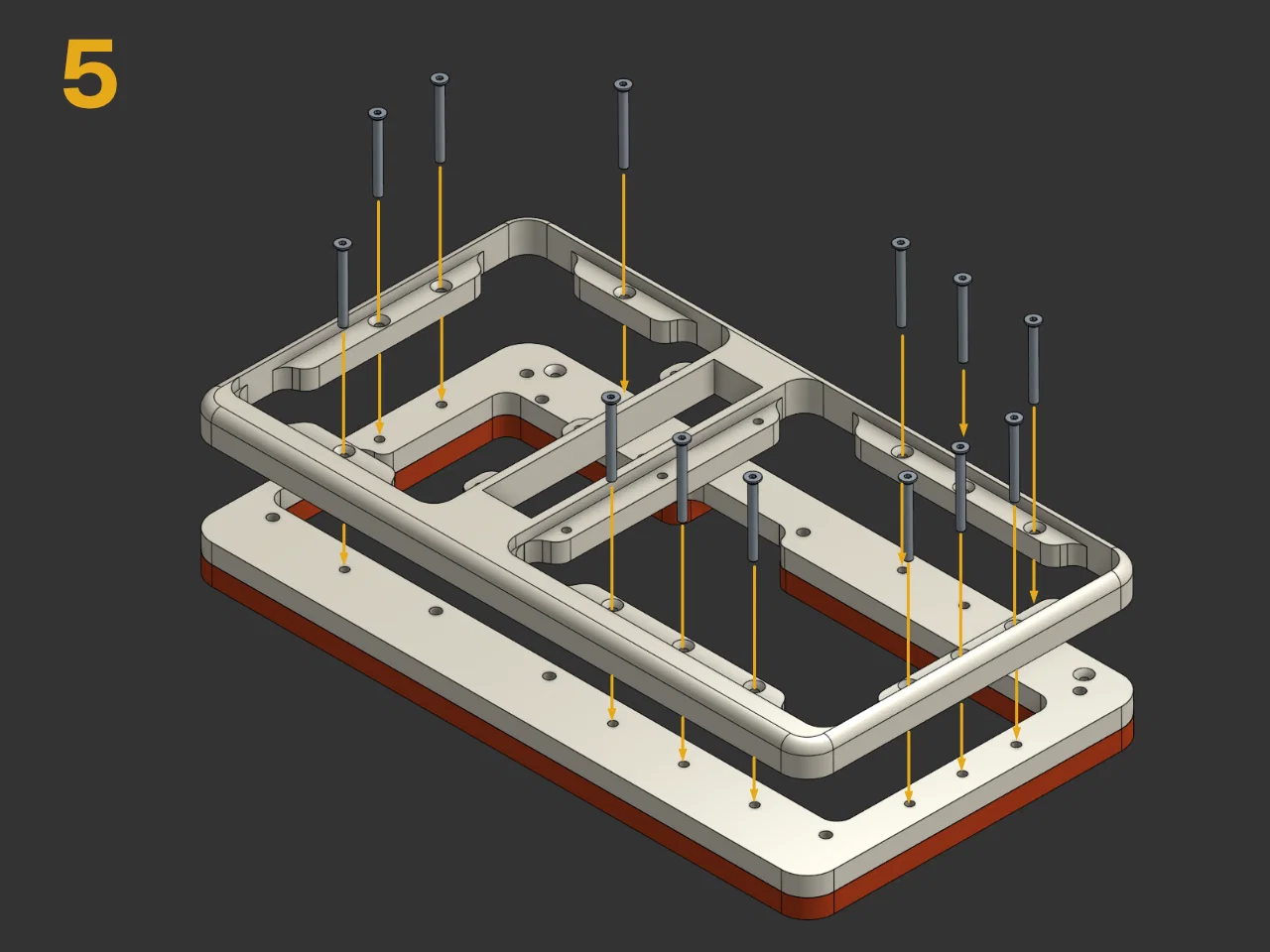

5. Gắn plate TOP vào LAYER 02 & 03. Siết các ốc M3x30mm cho tới khi chúng thò ra ở mặt dưới của LAYER 03.

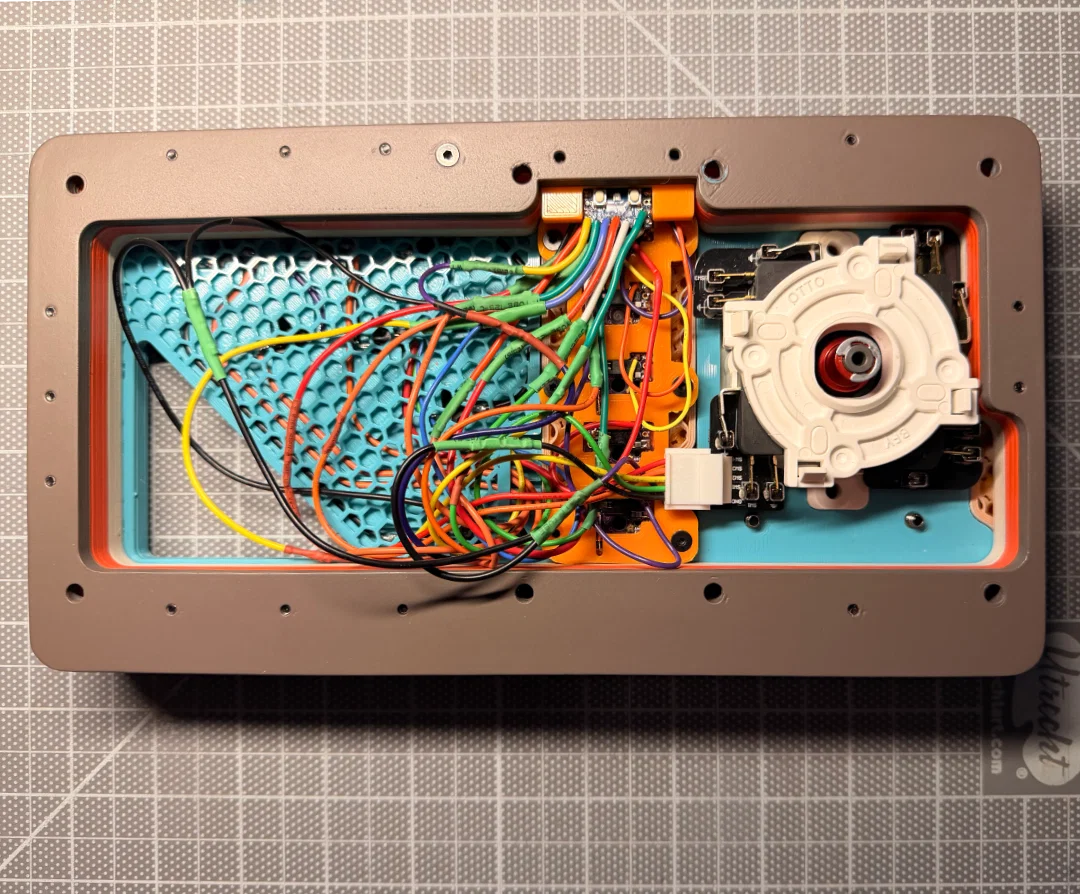

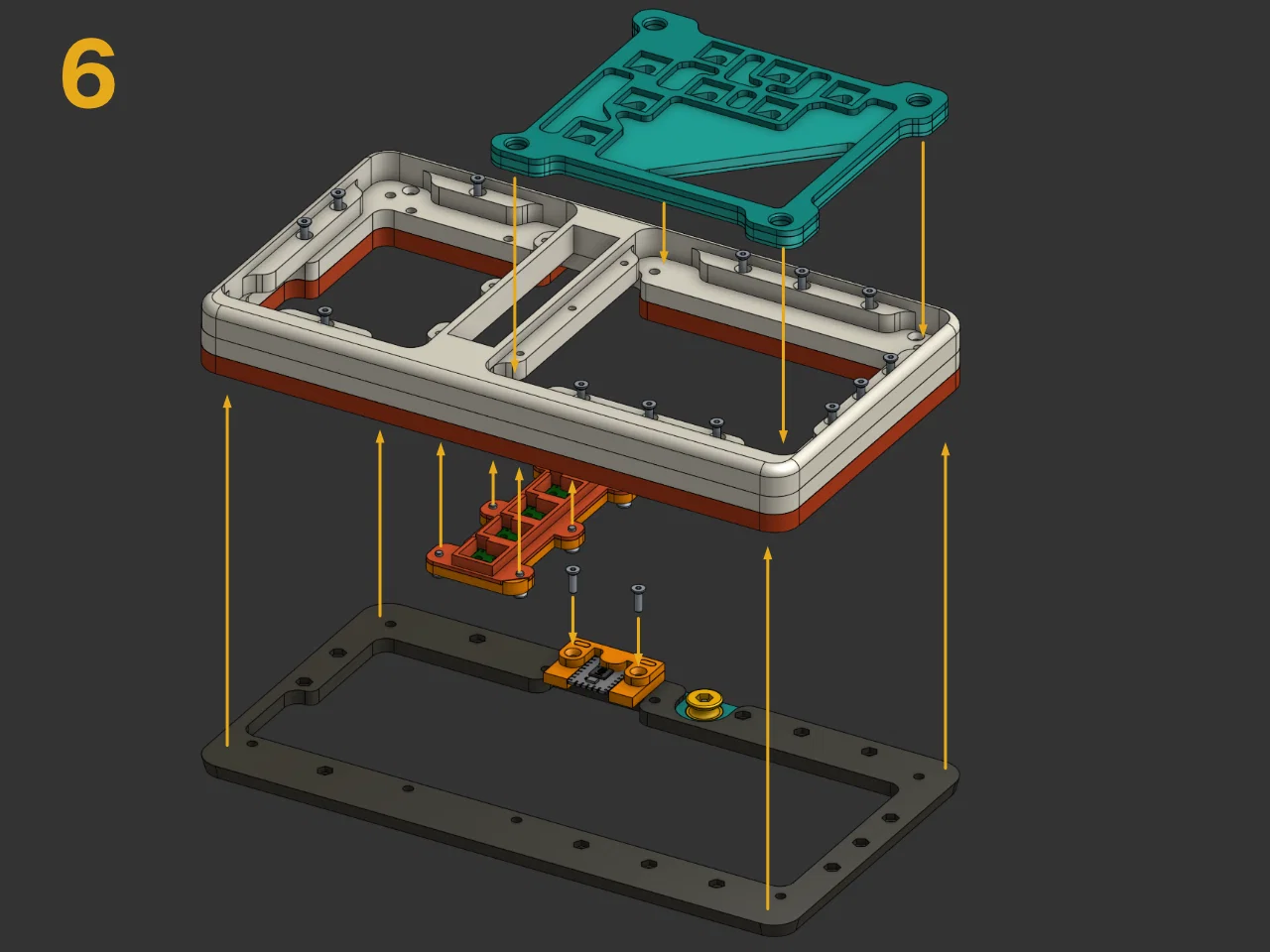

6. Kết nối (hàn) MCU với Buttons, các công tắc Center Bar, cáp Lever, và dây Ground. Luồn tất cả linh kiện qua mặt trên và cố định chúng đúng vị trí.

   1. Siết chặt các ốc M3x30mm ở viền vỏ

   2. Lắp lever module vào và cắm/kết nối nó

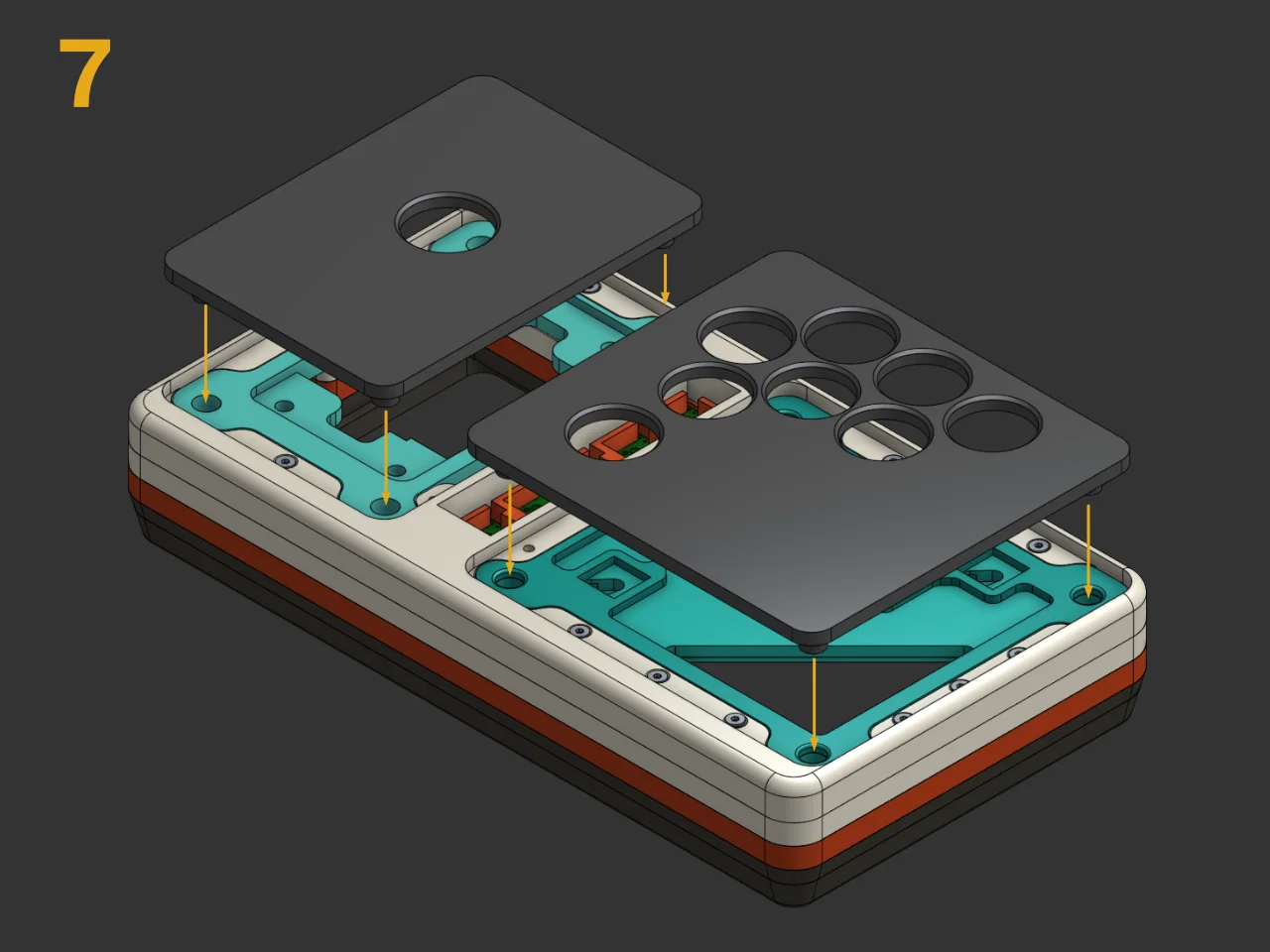

7. Bấm khớp plate trên của Button và Lever

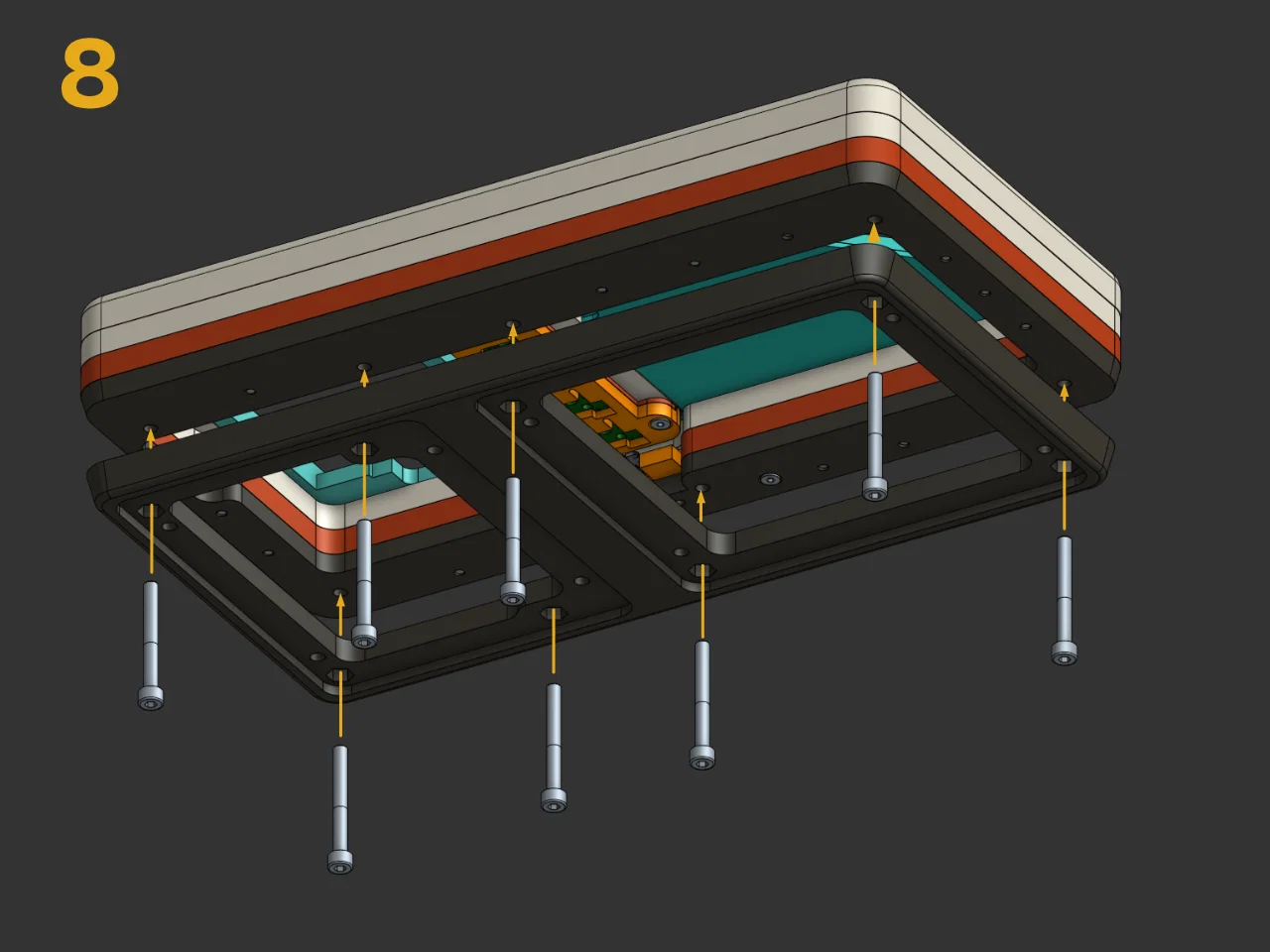

8. Gắn BASE vào các plate Button và Lever rồi siết bằng ốc M4x35.

   1. Nhắc lại: nên taro/"mở ren" sẵn các lỗ ở phần đáy của COVERS.

   2. Có thể bạn sẽ phải vặn vào–tháo ra vài lần để canh được độ “kéo” (pull) vừa chuẩn cho COVERS

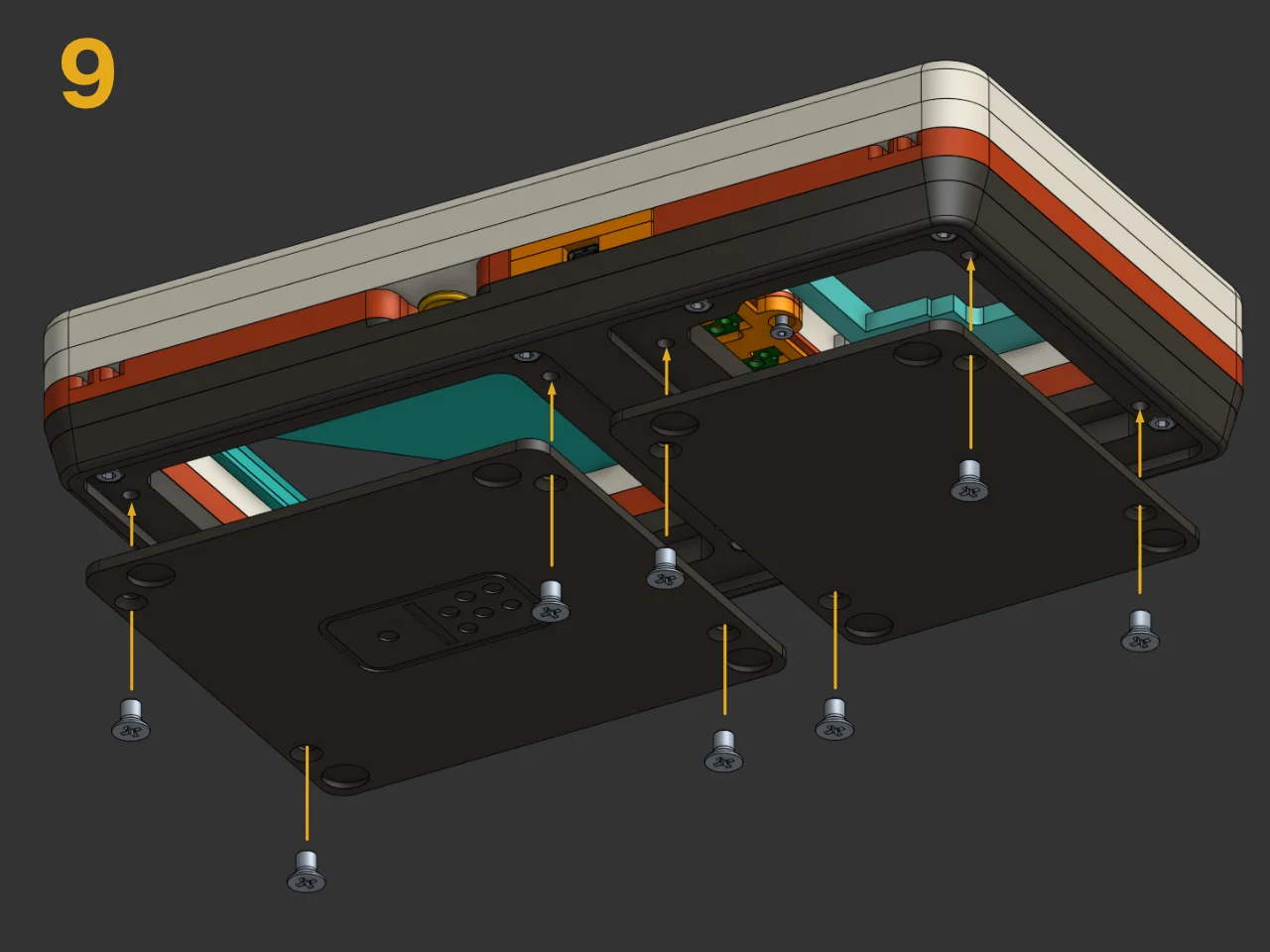

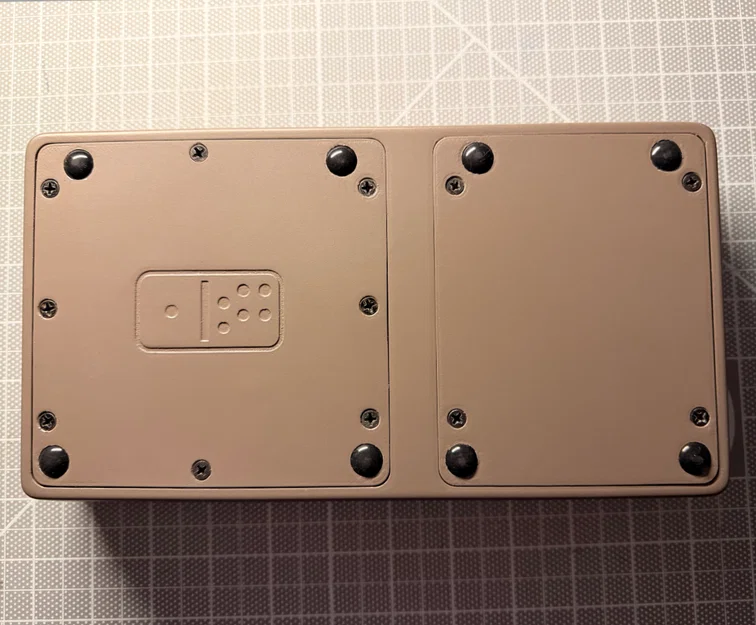

9. Gắn HATCHES bằng ốc 5x10 PC FAN

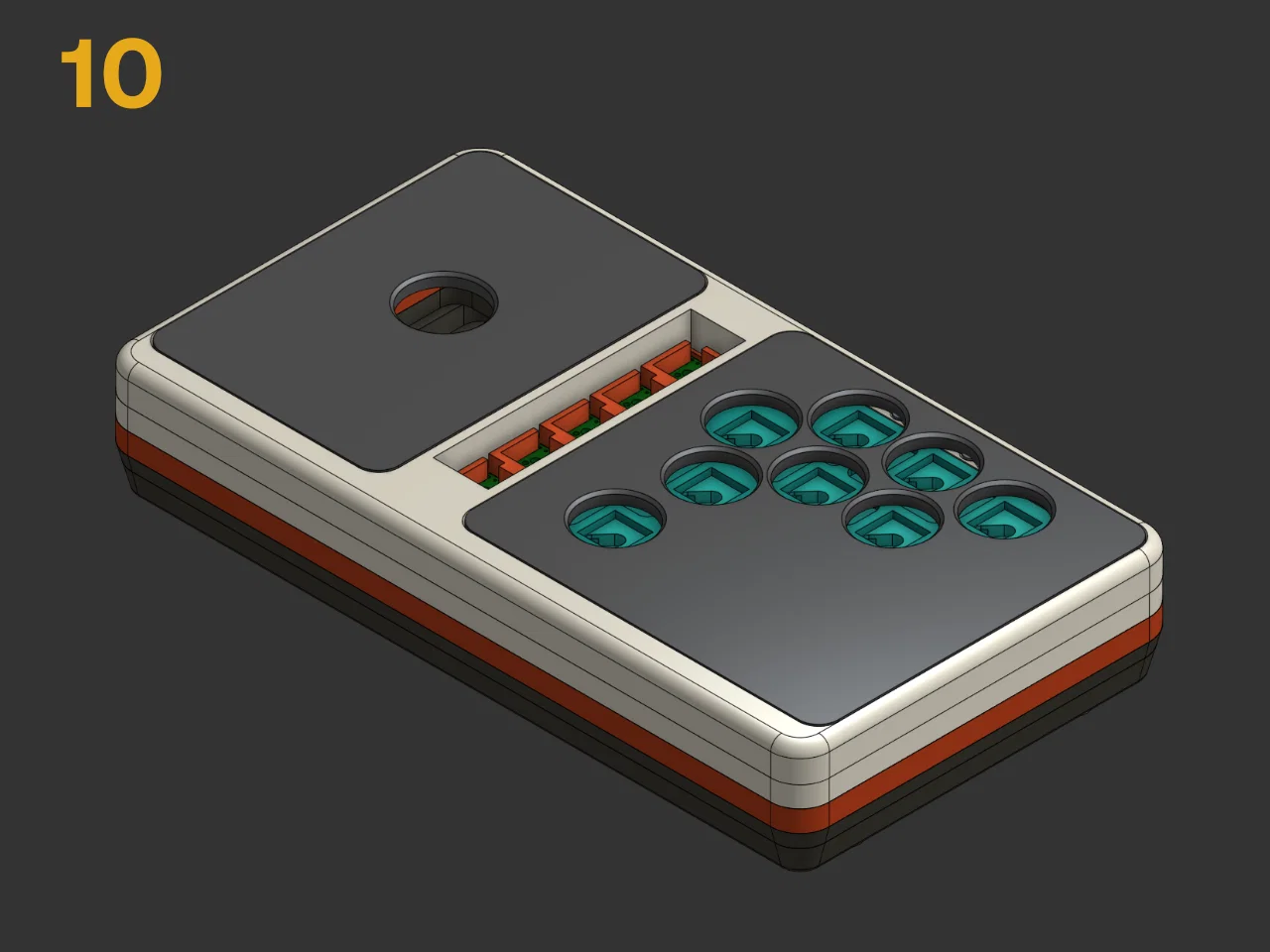

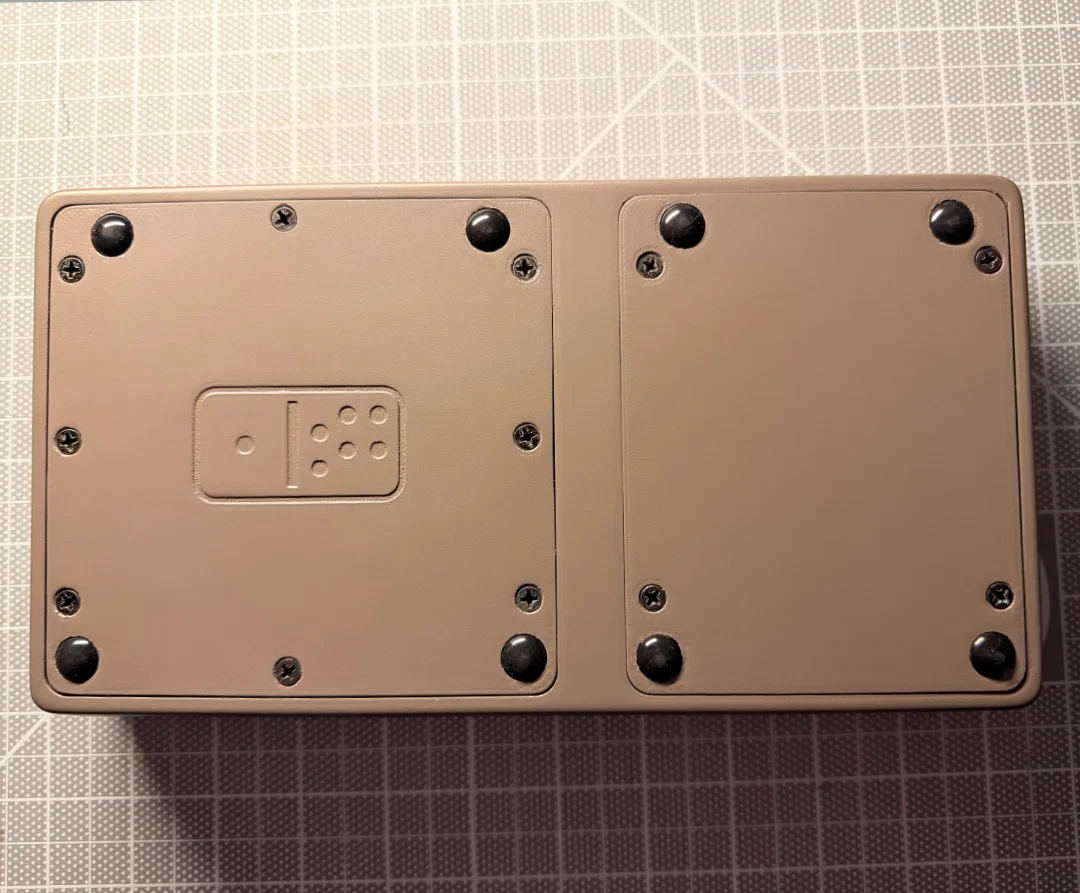

10. Nhét chặt các bumpon cao su vào các hốc lõm trên hatches.

⚠ CẢNH BÁO: Nếu bạn dùng máy/vít điện để siết ốc, đầu vít sẽ nóng!

Mục đích của các hex nut inserts trên LAYER 04 và BASE

Các phần này được thêm vào LAYER 04 để giảm nhu cầu dùng insert heat-set. Ý tưởng là ốc M3 sẽ ăn ren vào ê-cu và kéo lên trên với diện tích tiếp xúc lớn hơn. Trong bản mình lắp thì thấy hầu như không cần, nhưng mình vẫn giữ lại vì về mặt cơ khí, khi cần thì vẫn có thể phát huy tác dụng.

Ở lớp BASE, các ê-cu lục giác là để bạn dùng nắp (cover) mica/plexiglass trong cho phần lever và buttons. Khi làm vậy, bạn sẽ cho ốc chạy từ trên xuống dưới, và vẫn theo ý tưởng là ốc ăn ren qua ê-cu để kéo các lớp ép sát lại với nhau. Bạn có thể cắt plexi dày 4.5mm và nó sẽ vừa khít (flush).

HARDWARE USED

Size

Length (mm)

Type

Count

M4

35

Socket Half Thread

8

M4

10

Pan

4

M3

10-12

Countersunk

9

5x10

10

PC FAN

12

M4

L4xOD5

Heat-set Insert

4-8

10mm

--

Rubber Bumpons

8

COMPONENTS USED

Name

Otto DIY V5 Kit

Kailh Hot Swap Sockets MX

Kailh Hot Swap Sockets Low Profile

Amoeba Royale v2 PCB

RP2040 Zero

Small Universal Adapter Plate
