Bracket cho Athom Power Monitoring Mini Relay dùng ESPHome

Tác giả _KaszpiR_

Lượt tải
4
Lượt thích
2
Lượt coi
75

File 3 647 KB

  • Bracket_for_Power_Monitoring_Mini_Relay_for_ESPHome_1778225665.3mf3MF · 40,9 KB
  • Bracket_for_Power_Monitoring_Mini_Relay_for_ESPHome_1778225666.stlSTL · 67,1 KB
  • Bracket_for_Power_Monitoring_Mini_Relay_for_ESPHome_0.4n_0.2mm_PETG_COREONEL_51m_1778225667.bgcodeBGCODE · 539,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

**Giới thiệu

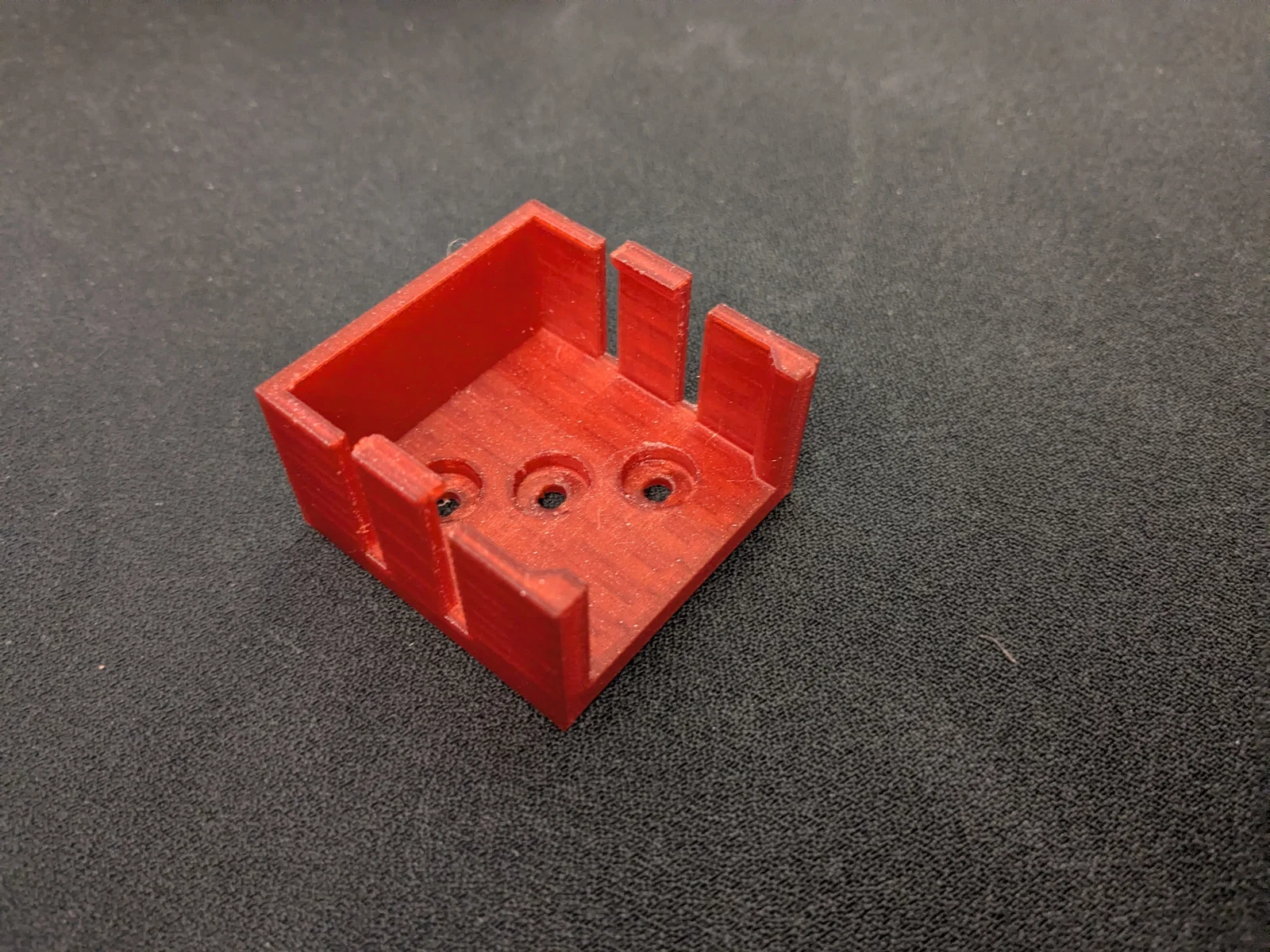

**Mình cần gắn Athom Power Monitoring Mini Relay cho ESPHome lên kệ gỗ, nên mình thiết kế nhanh một cái bracket.

Mong mọi người thả like, review và góp ý để mình cải thiện. Ngoài ra nhớ làm tương tự cho tác giả gốc của các mẫu đã được dùng nữa nha. Cảm ơn!

Changelog:

  • 2026.05.05 - phát hành lần đầu

In ấn

  • file gcode cung cấp chỉ để ước tính thời gian và vật liệu

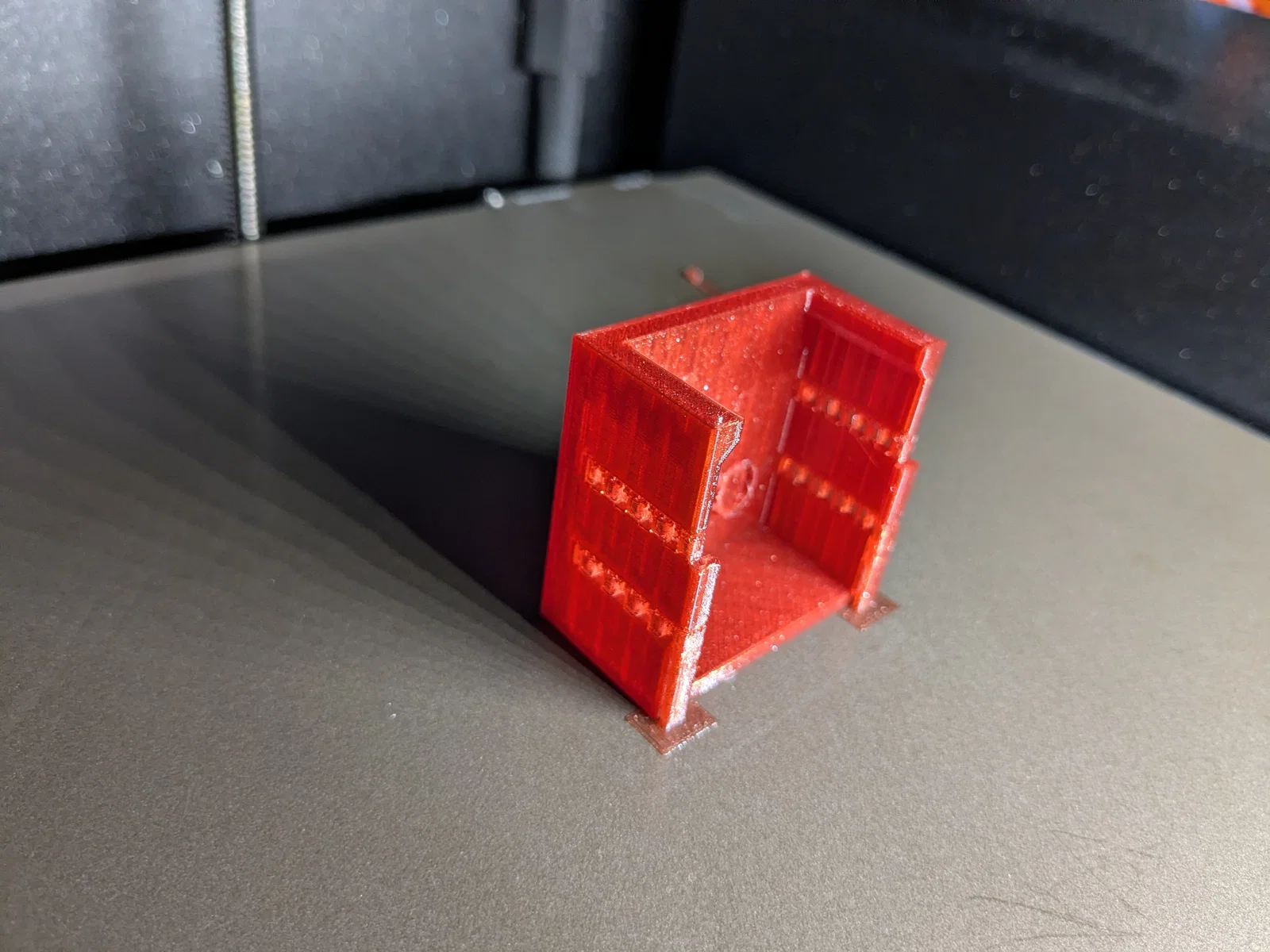

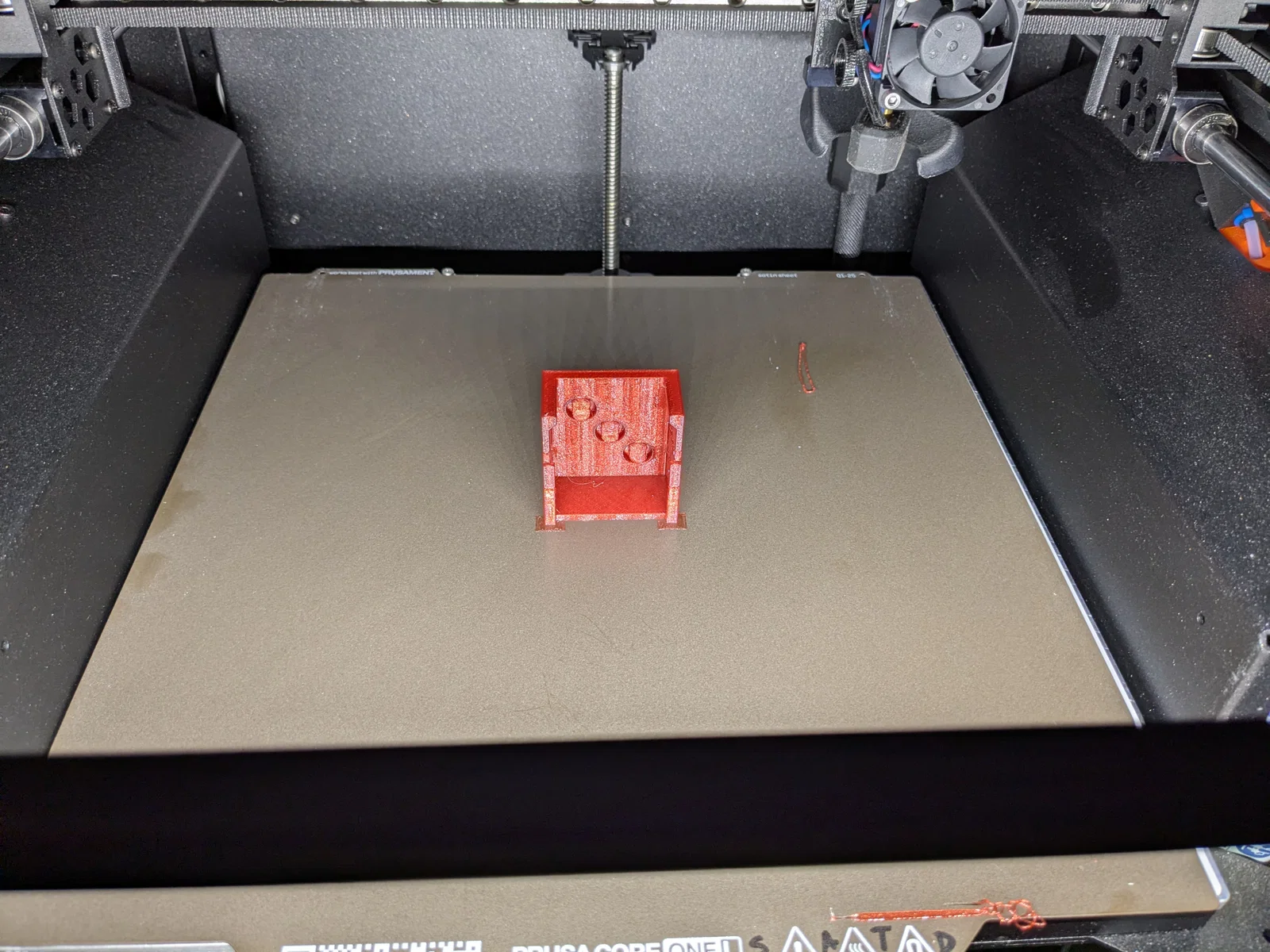

  • in theo đúng orientation như mẫu hiển thị trên hình

  • layer height 0.2mm, nozzle 0.4mm, khuyến nghị profile STRUCTURAL

  • dùng supports, loại snug được khuyến nghị và nên tháo ra dễ dàng

  • không brim, không skirt

  • infill 20%, 2 perimeters hoặc nhiều hơn

  • khuyến nghị PETG để khỏi bị chảy/nóng chảy, hoặc dùng ABS/ASA/PC

Lắp ráp

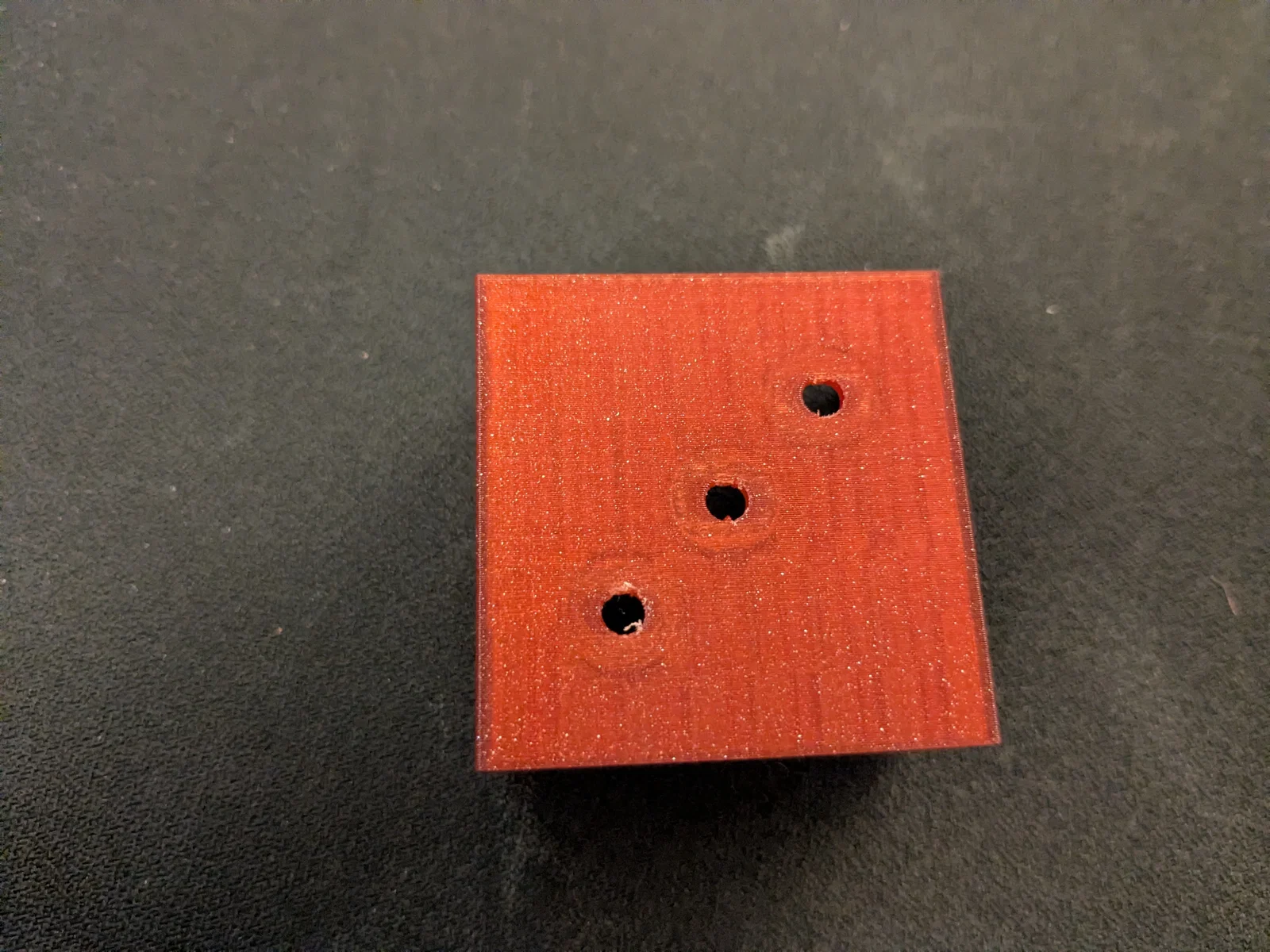

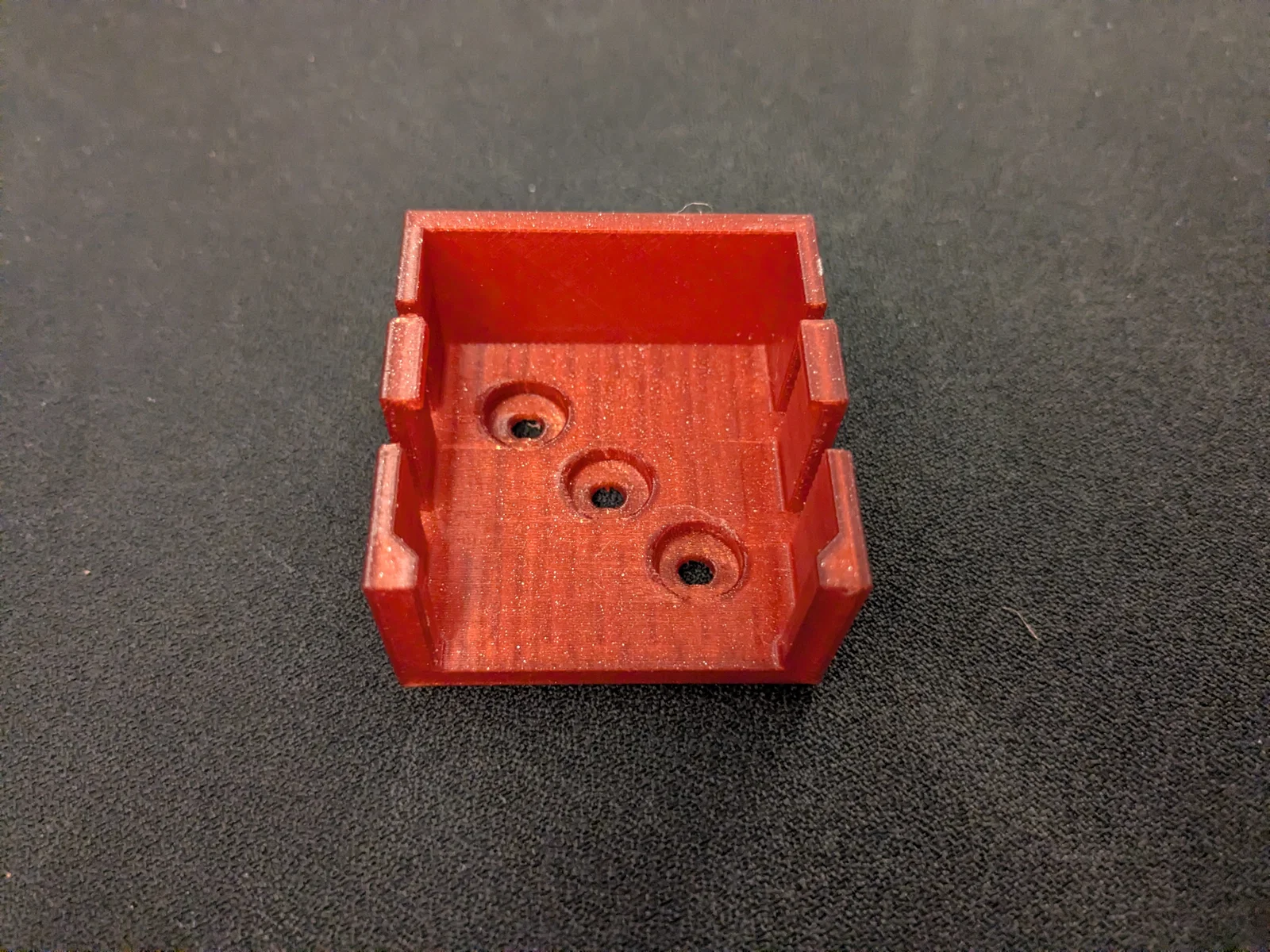

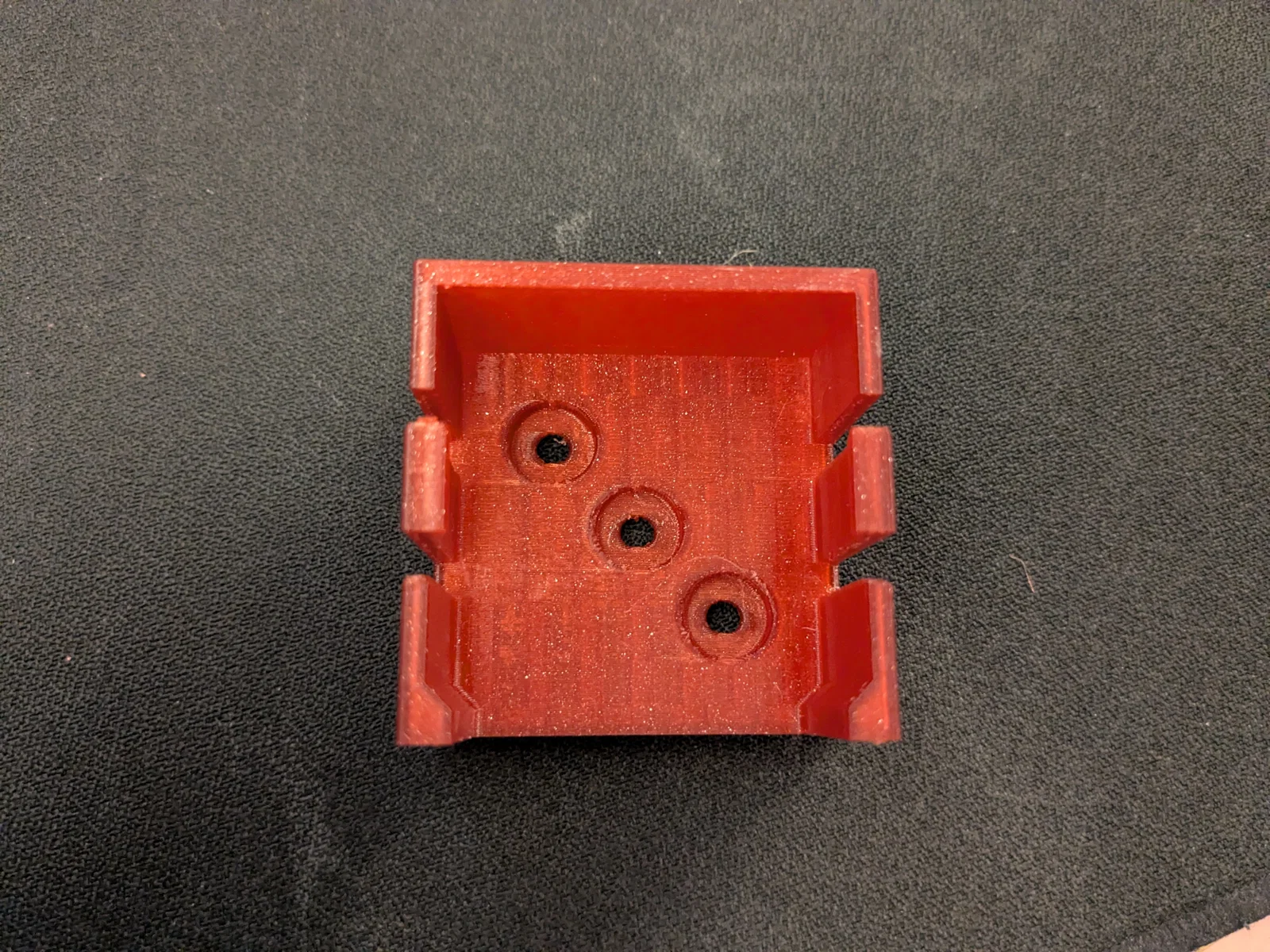

  • Dùng vít để bắt bracket lên tường hoặc kệ

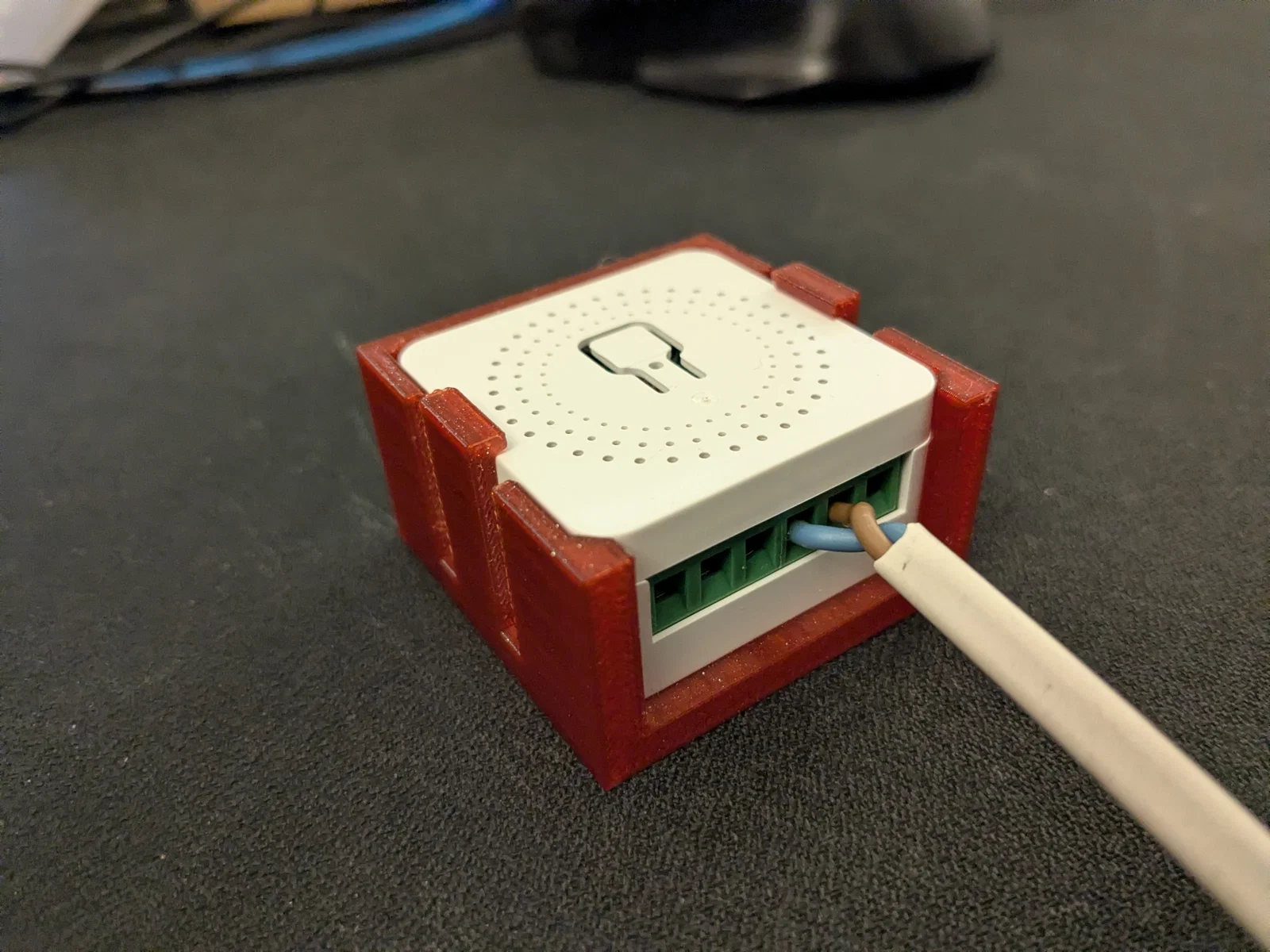

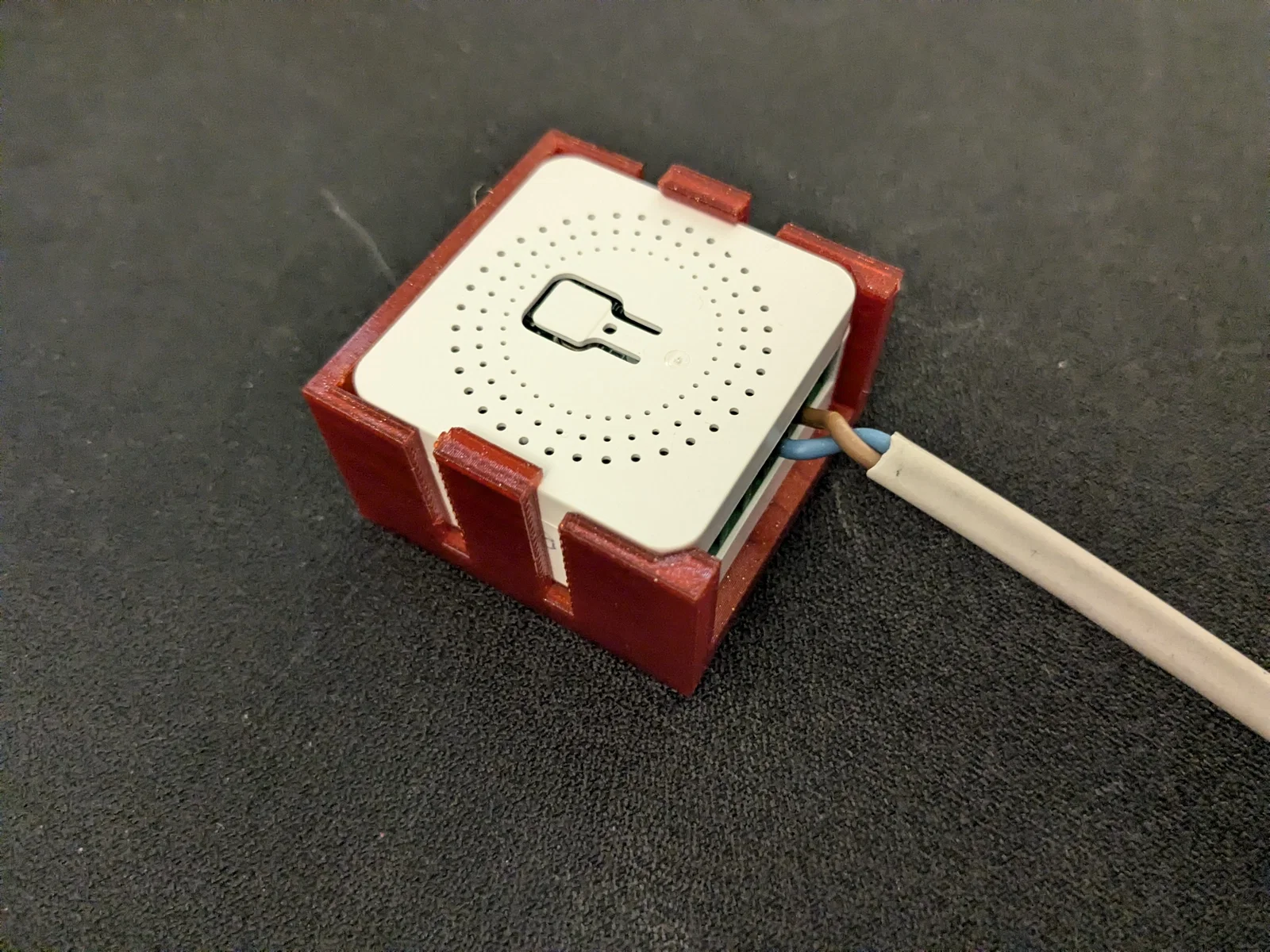

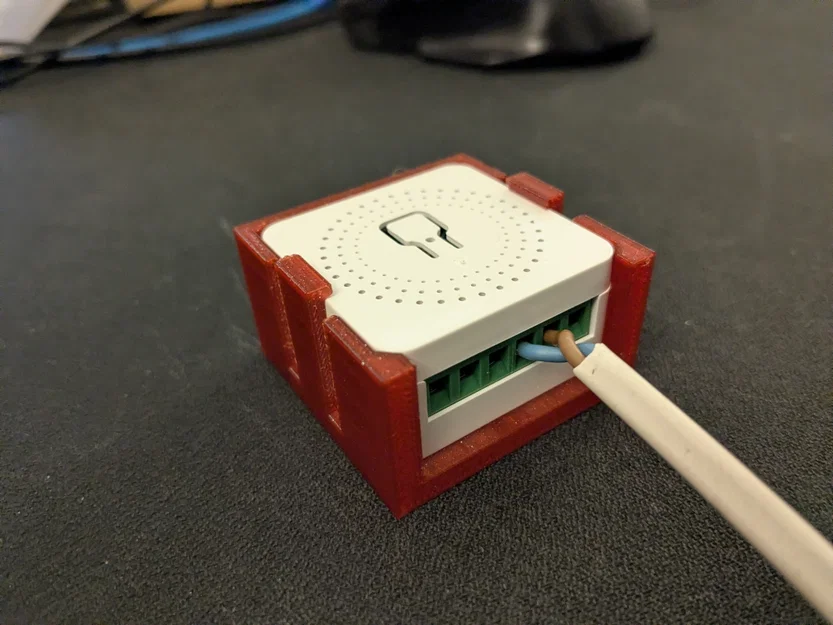

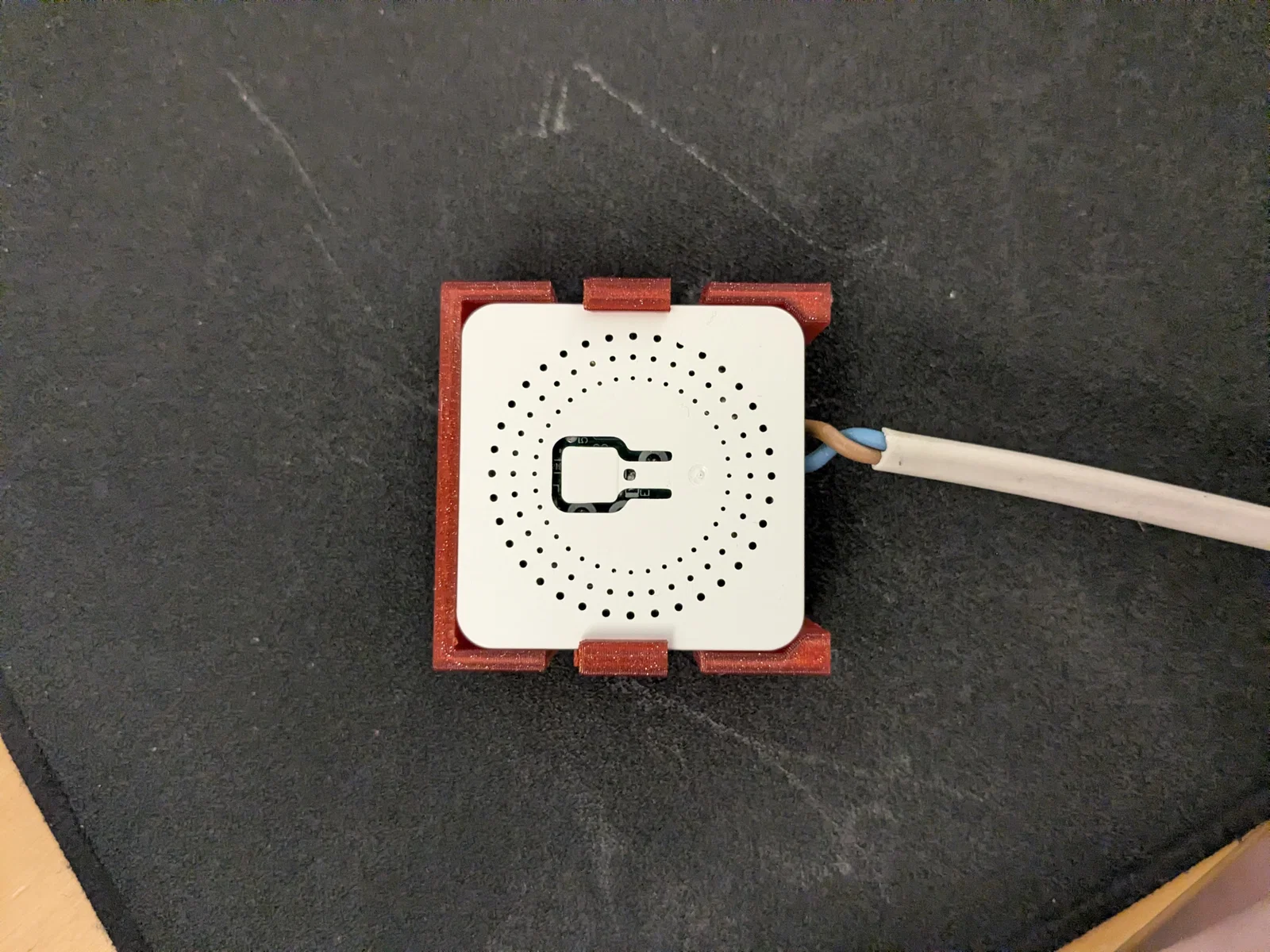

  • Nhẹ nhàng bẻ/đẩy các ngàm kẹp sang hai bên (có thể dùng dao kỹ thuật mỏng để hỗ trợ) rồi trượt relay vào, nhớ để nút bấm hướng lên như trong hình

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfbgcodestl
Số file mô hình
3
Tổng dung lượng
647 KB
File lớn nhất
539,1 KB
