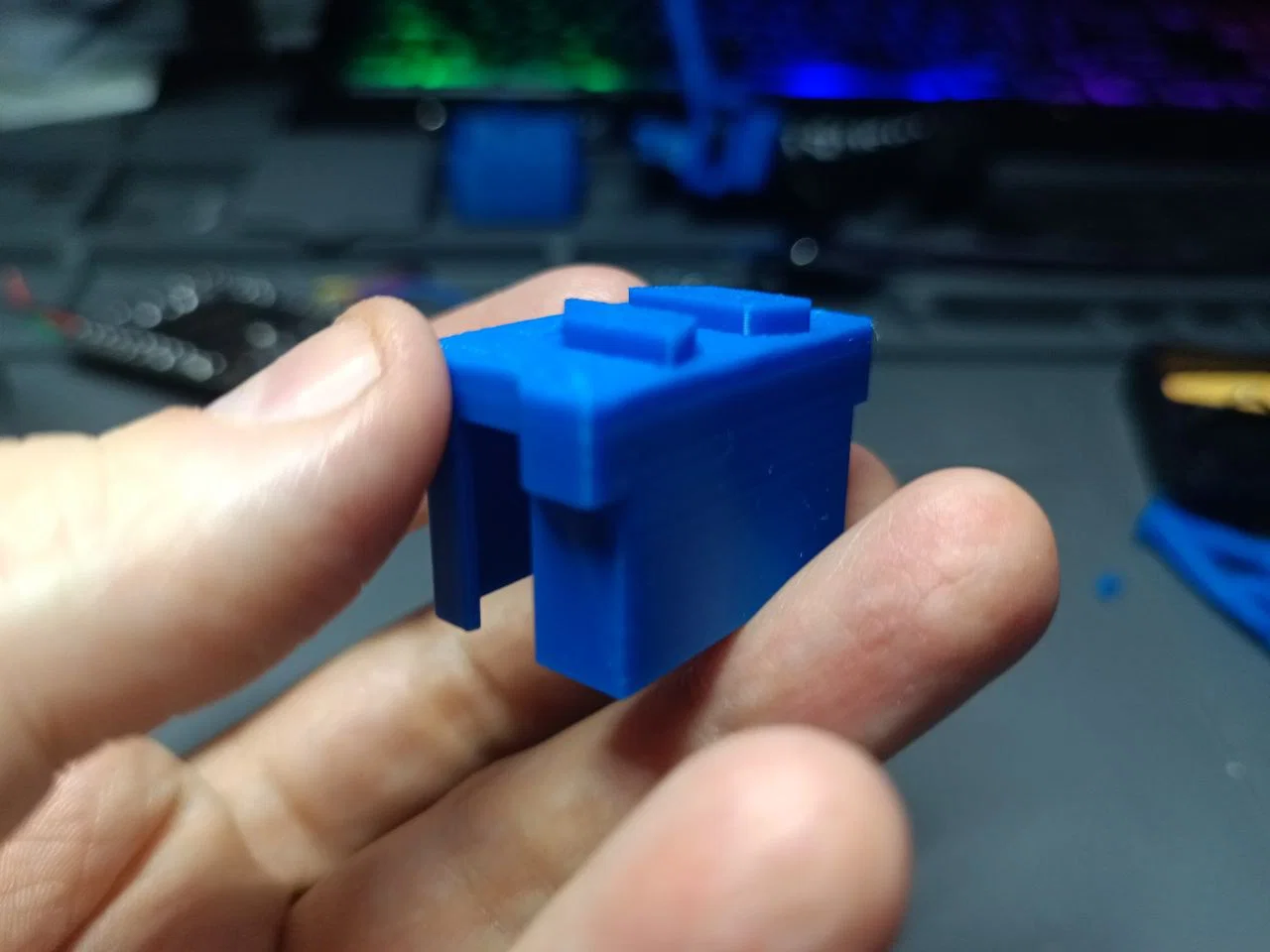

GEPRC/PHISITAL Mark 5 — Giá đỡ buzzer gắn trong khung (JHE42B)

Giá đỡ gắn trong khung được thiết kế chuẩn xác cho buzzer active JHE42B, tối ưu riêng cho khung GEPRC Mark 5 và PHISITAL Mark 5_.

Tính năng:

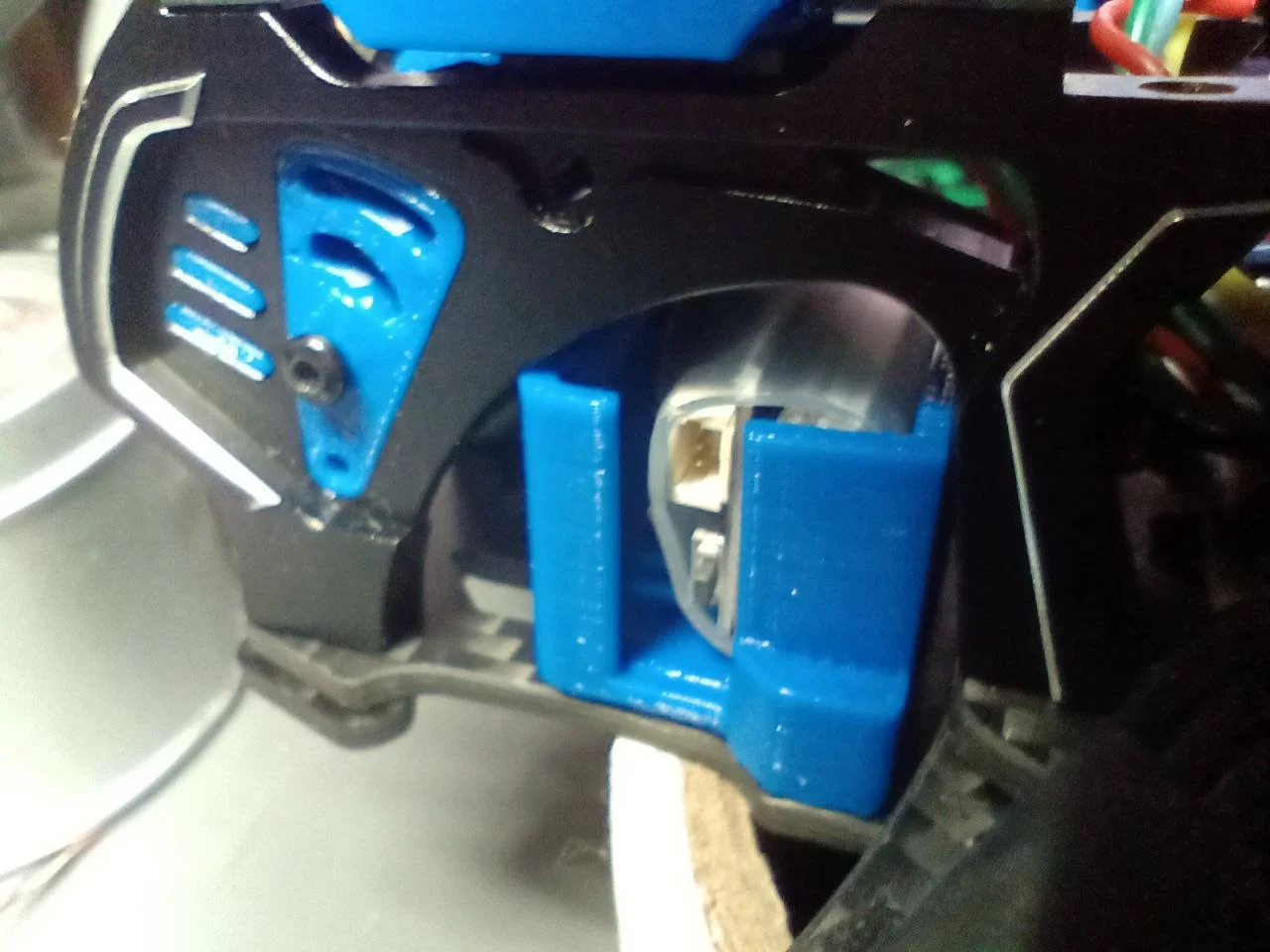

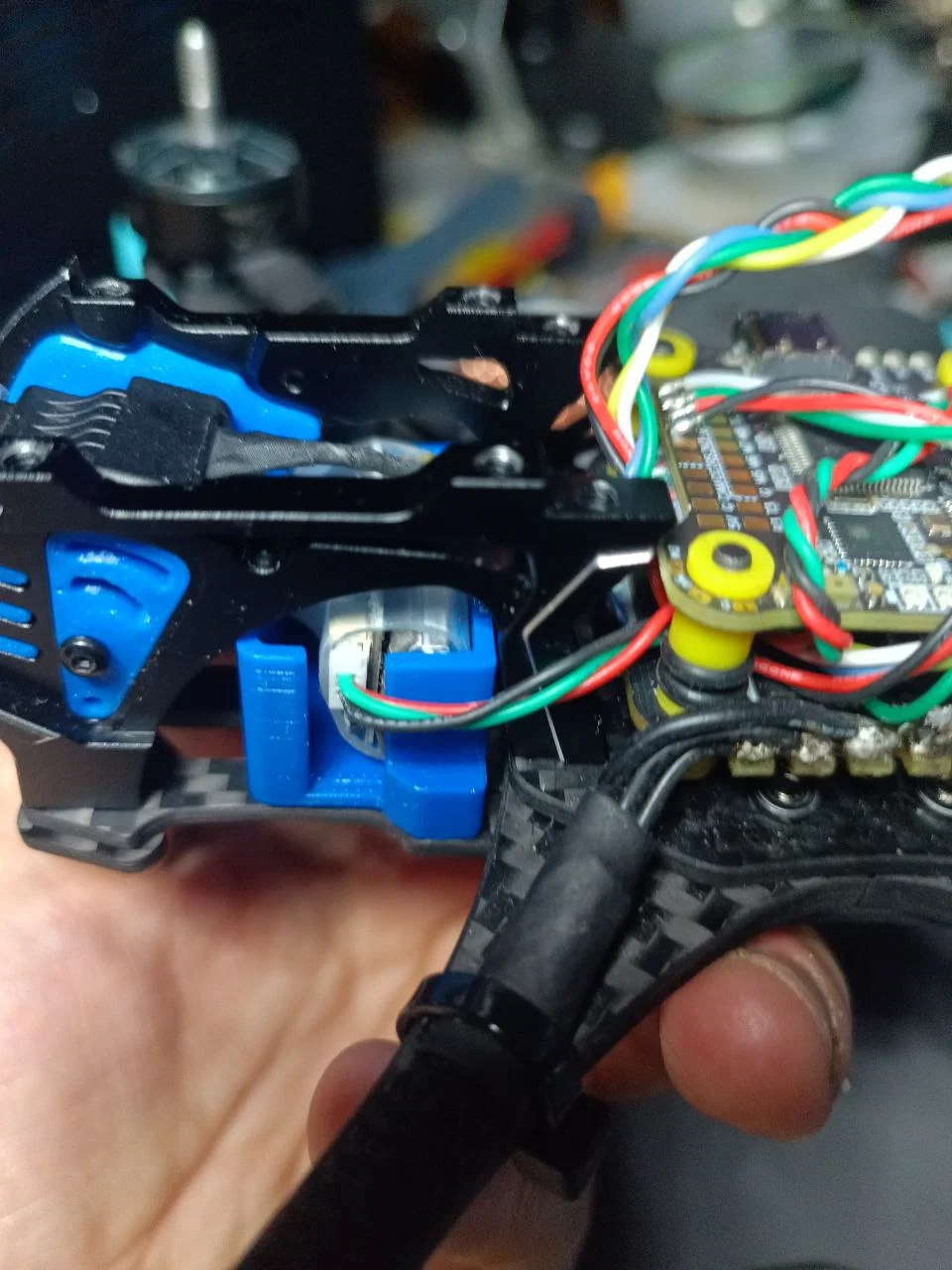

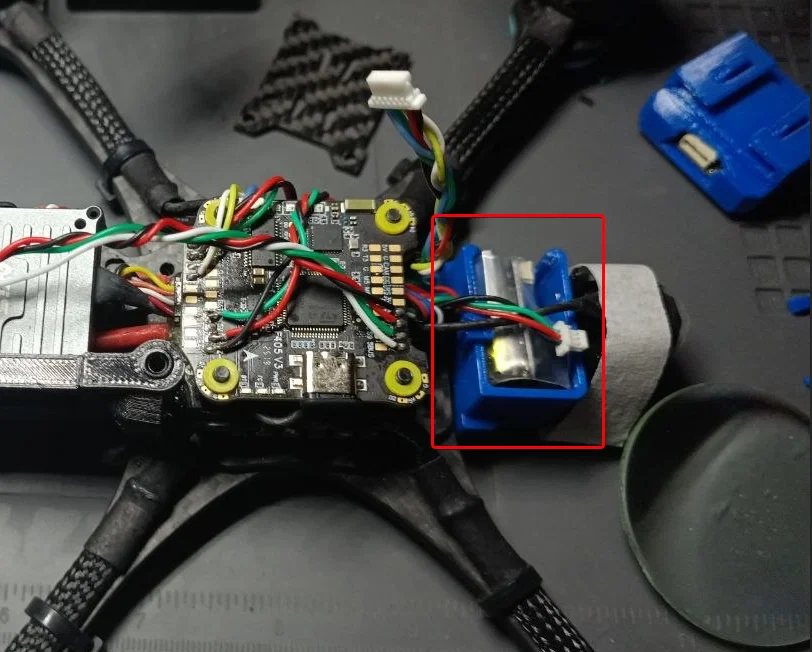

• Vị trí tối ưu: Lắp vừa khít ở phần trước của khung, nằm gọn phía sau camera cage và phía trước stack.

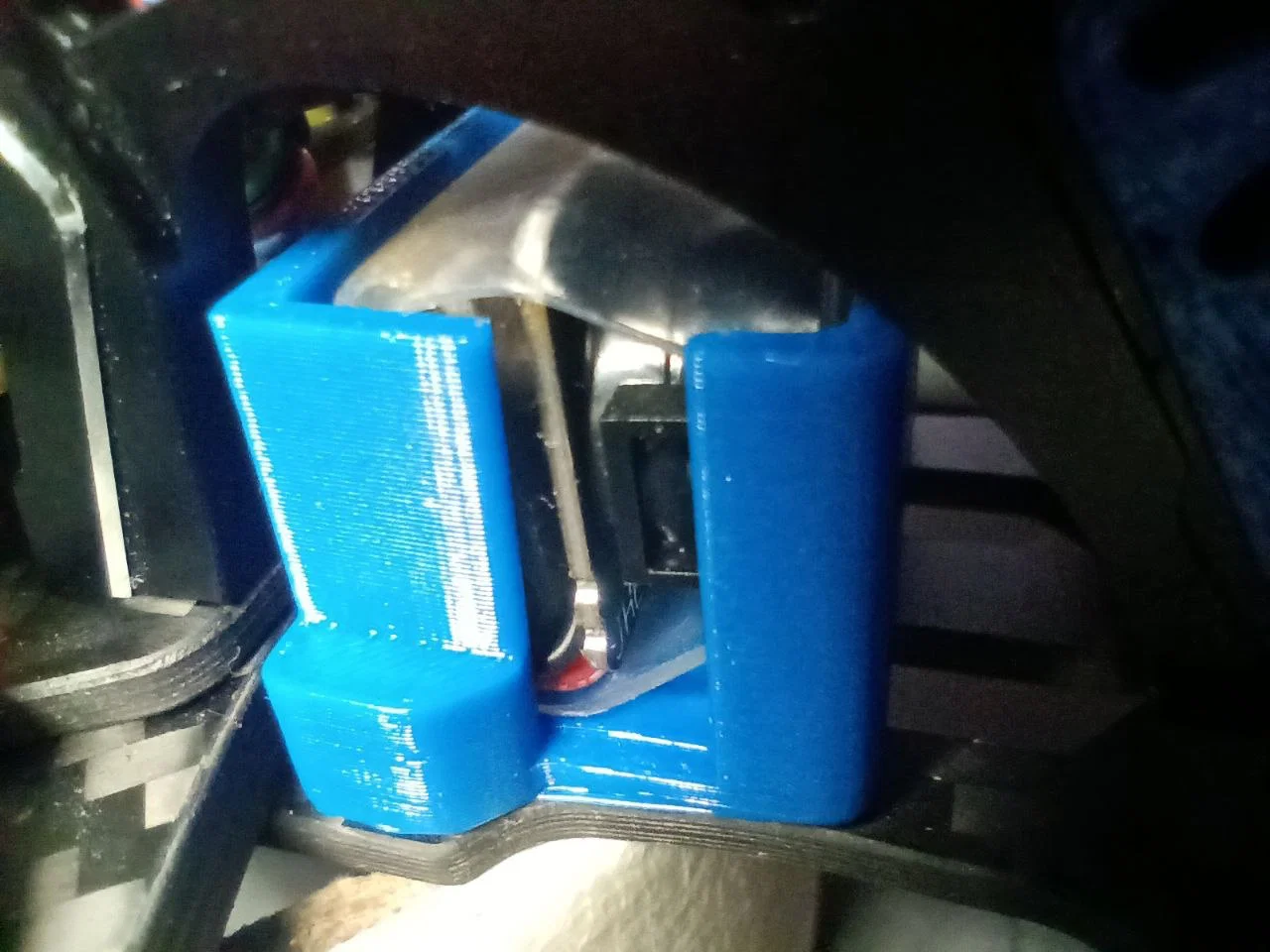

• Khóa cơ khí chắc chắn: Hệ giữ kép gồm: 2 ốc ở phần đế và 2 ngàm căn chỉnh thụ động cài vào các lỗ perforations có sẵn trên bottom plate của khung, cho độ cứng vững cao.

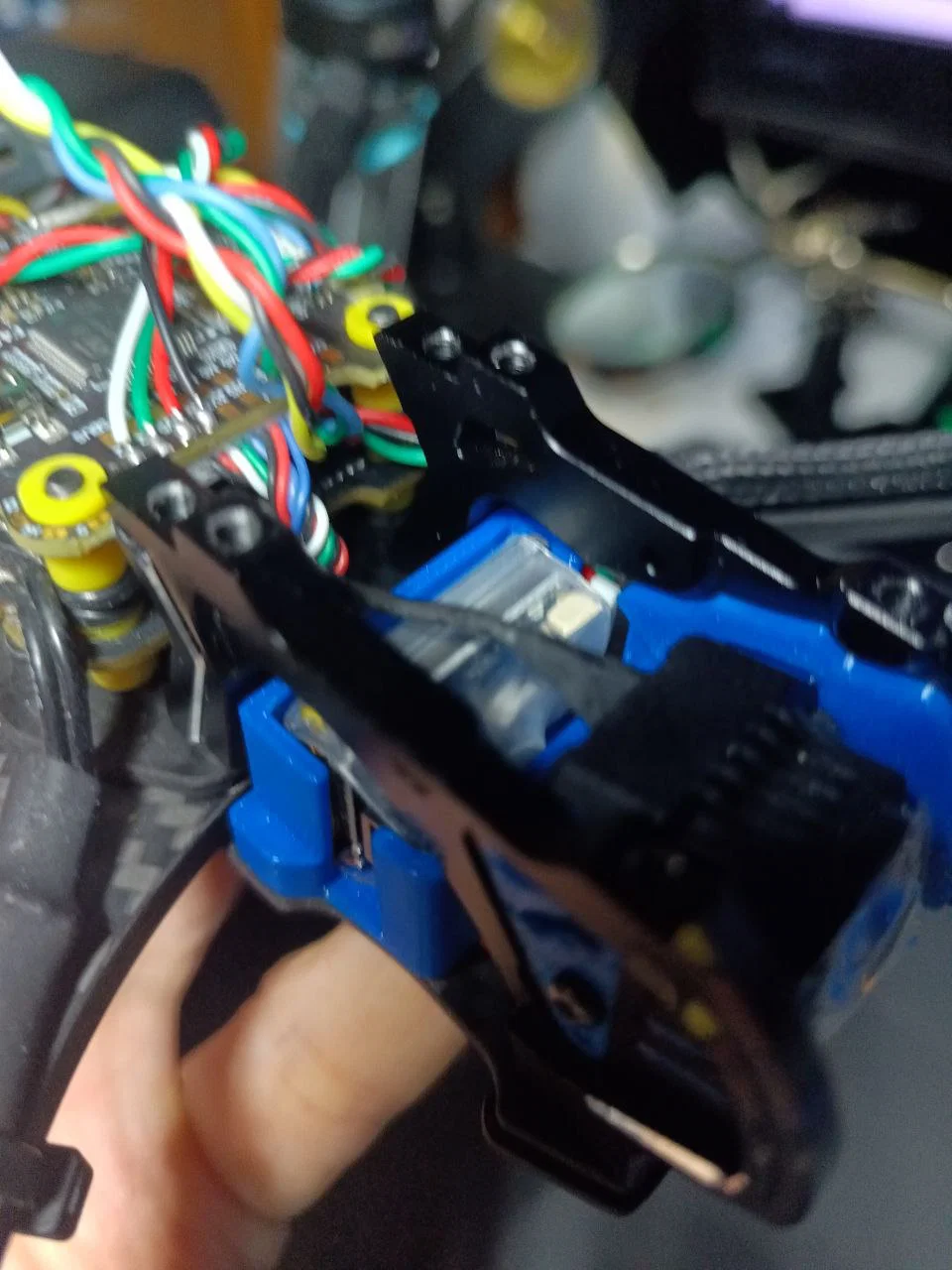

• Thiết kế tích hợp: Dạng open-top, tận dụng cặp camera arches bằng nhôm đặc trưng của khung làm chặn phía trên, giúp profile thấp nhất có thể.

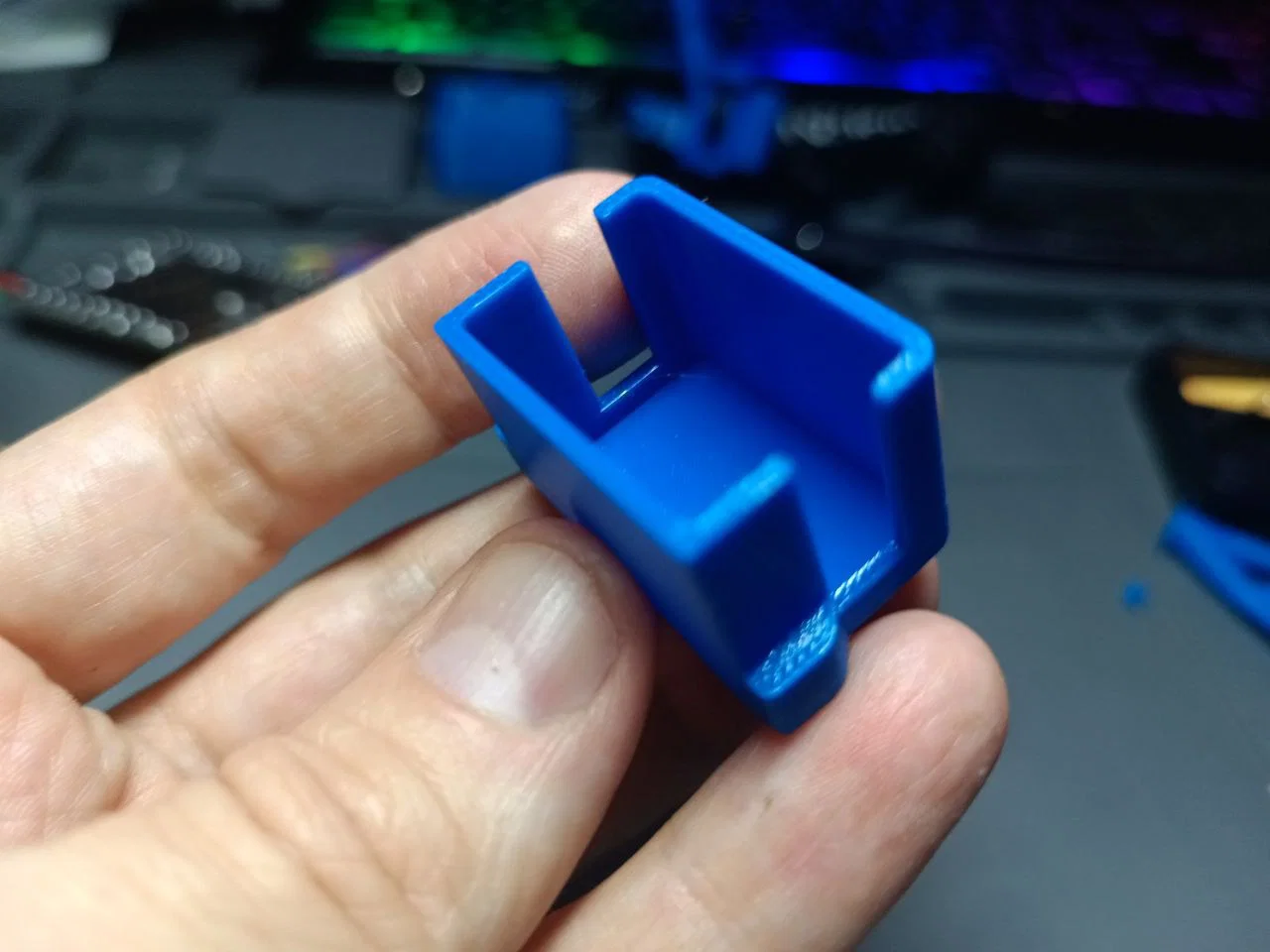

• Đầy đủ thao tác: Có khe cắt riêng để bấm nút tắt buzzer và cổng sạc dễ dàng — rất cần khi ra field.

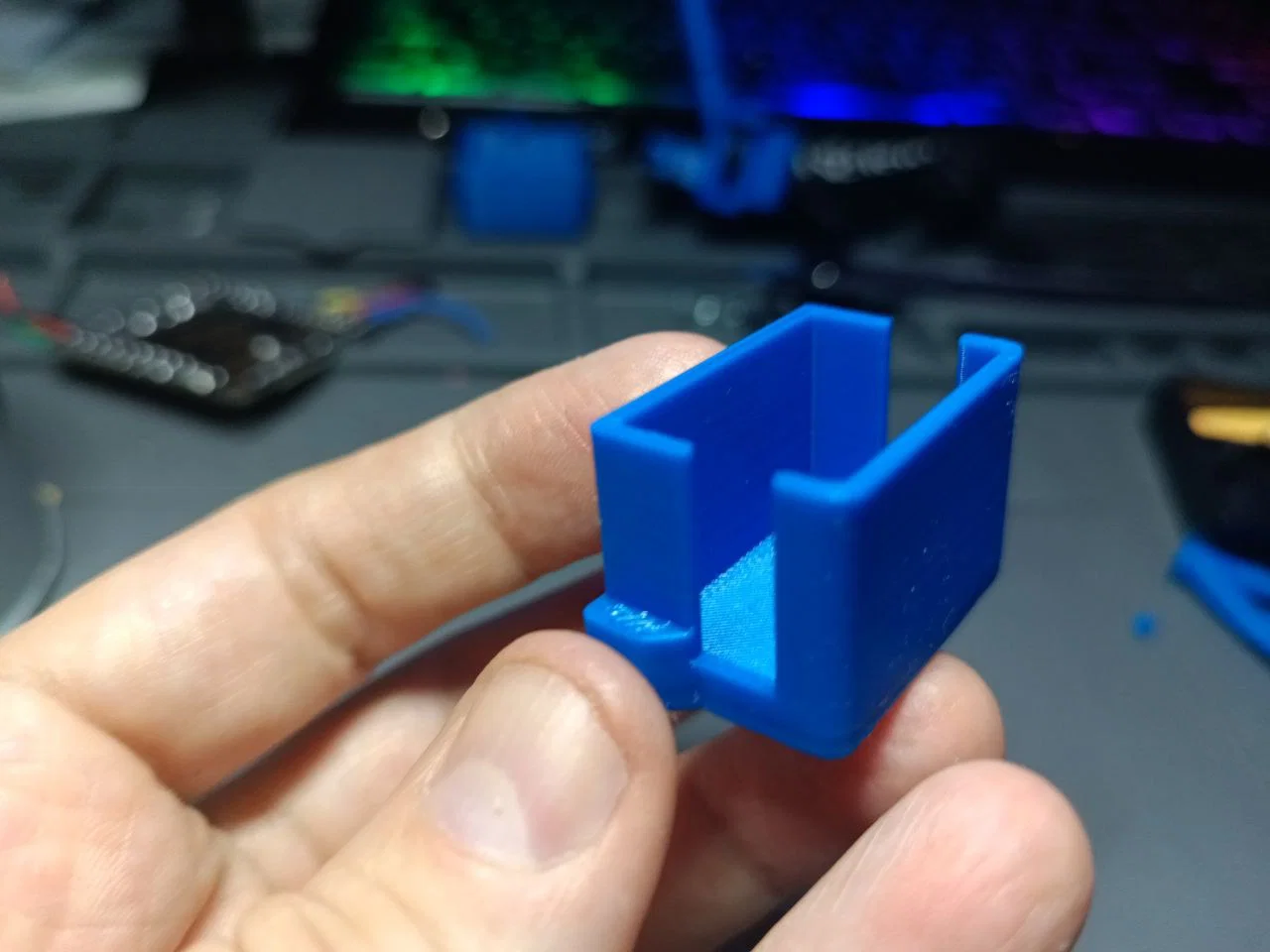

“Mount TPU chính xác để đặt buzzer active size đầy đủ (JHE42B, Vifly Finder, v.v.) vào không gian bên trong khung Mark 5. Tối ưu fit chặt giữa camera cage và electronics stack mà không cấn bố trí linh kiện. Có hệ giữ kép tận dụng lỗ khung zin để ổn định tối đa.”

Thiết lập in:

• Vật liệu: TPU (khuyến nghị 95A).

• Walls: 2-3

• Infill: 15-20%.

• Supports: Có.

Đế giữ custom cho còi JHE42B, thiết kế riêng cho khung Mark 5_.

Đặc điểm:

• Cố định chắc: Bắt bằng 2 ốc xuống bottom plate. Thêm 2 ngàm giữ giúp ổn định bằng cách cài vào các lỗ perforation nguyên bản của khung.

• Hình học thông minh: Phía trên dùng cặp “tai” nhôm ở phần mũi drone làm chặn hành trình, nên mount làm được gọn tối đa.

• Dễ thao tác: Vẫn chừa hở nút tắt khẩn và cổng sạc.

“Mount TPU chuyên dụng để lắp buzzer active full-size (JHE42B, Vifly Finder và các loại tương tự) bên trong khung Mark 5. Thiết kế để đặt tối ưu giữa camera và stack. Hệ cố định kép dùng các lỗ khung zin giúp vào khít, không bị rơ.”

Thiết lập in:

• Vật liệu: TPU (khuyến nghị 95A).

• Độ dày thành (Walls): 2-3

• Infill: 15-20%.

• Supports: Có.
