Lower crown race cho phuộc tapered 1.5"

Cập nhật: Đây là cái crown race duy nhất trên cả hai xe MTB của mình suốt khoảng một năm nay, và một cái nữa thì gắn trên xe của vợ mình trong vài tháng gần đây. Chạy ổn.

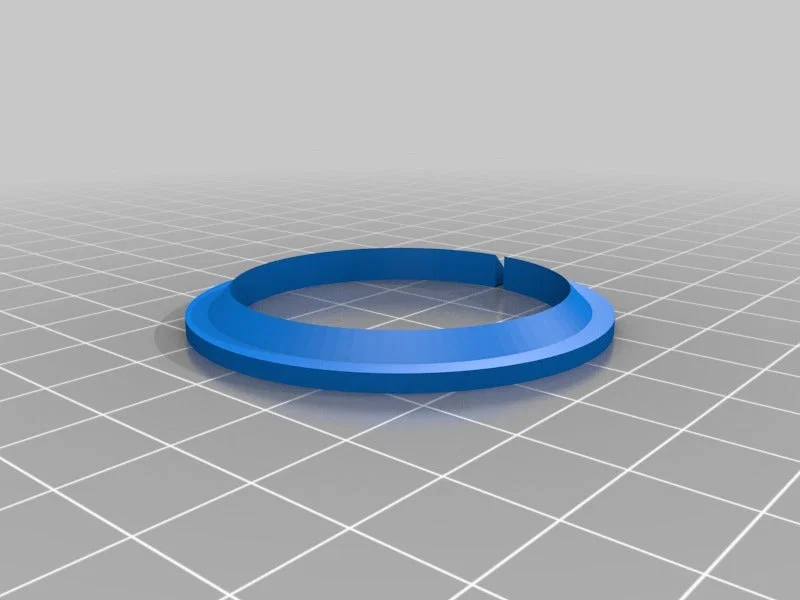

Mình thấy thiết kế lower crown race 1 1/8" của Jacques Dugal (http://www.thingiverse.com/quezz38/about) và thấy đây là một ứng dụng công nghệ in 3D quá hay. Vấn đề duy nhất là toàn bộ phuộc của mình đều là tapered nên cần lower crown race 1.5". (cũng được gọi là “baseplate”, ít nhất là theo cách Chris King gọi) Thiết kế đơn giản vậy nên không cần dựa trên bản gốc, mình tự vẽ lại từ đầu.

Mẫu này sẽ dùng được với vòng bi headset có góc 45 độ, mà đa số vòng bi dưới 1.5" đều vậy.

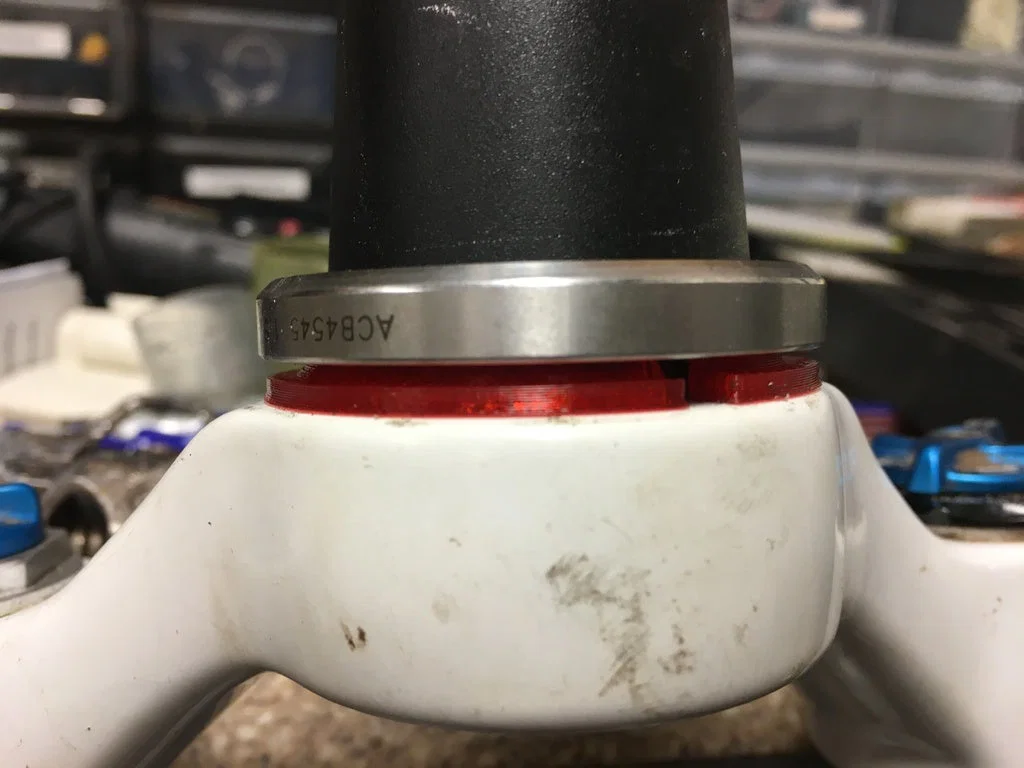

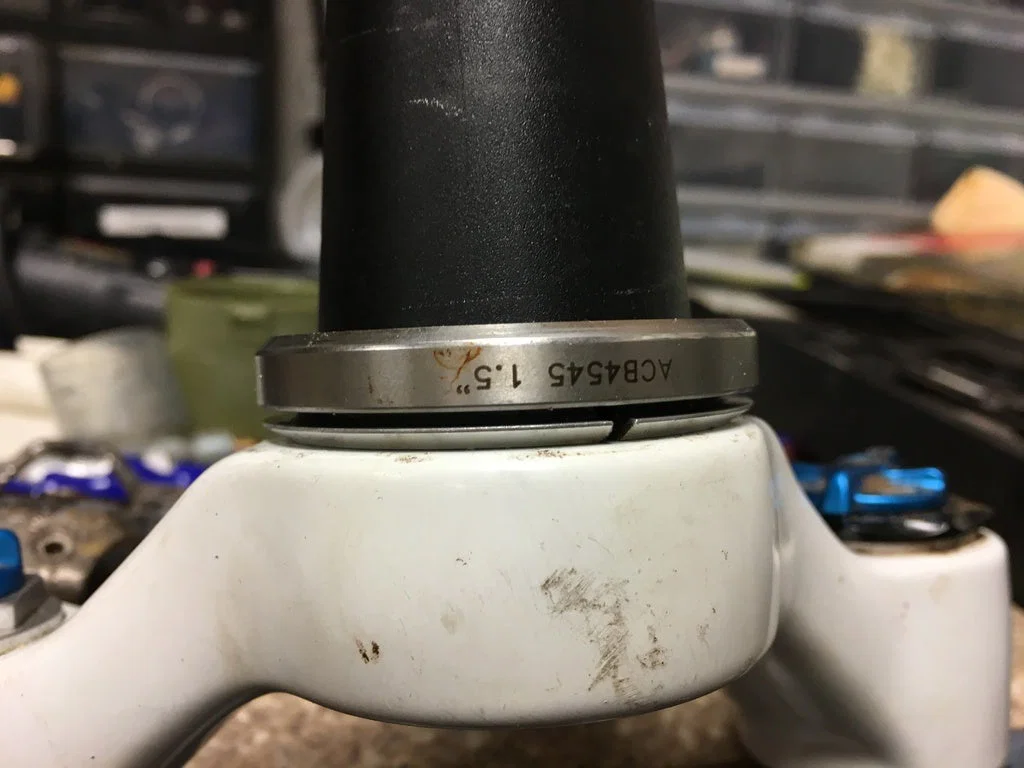

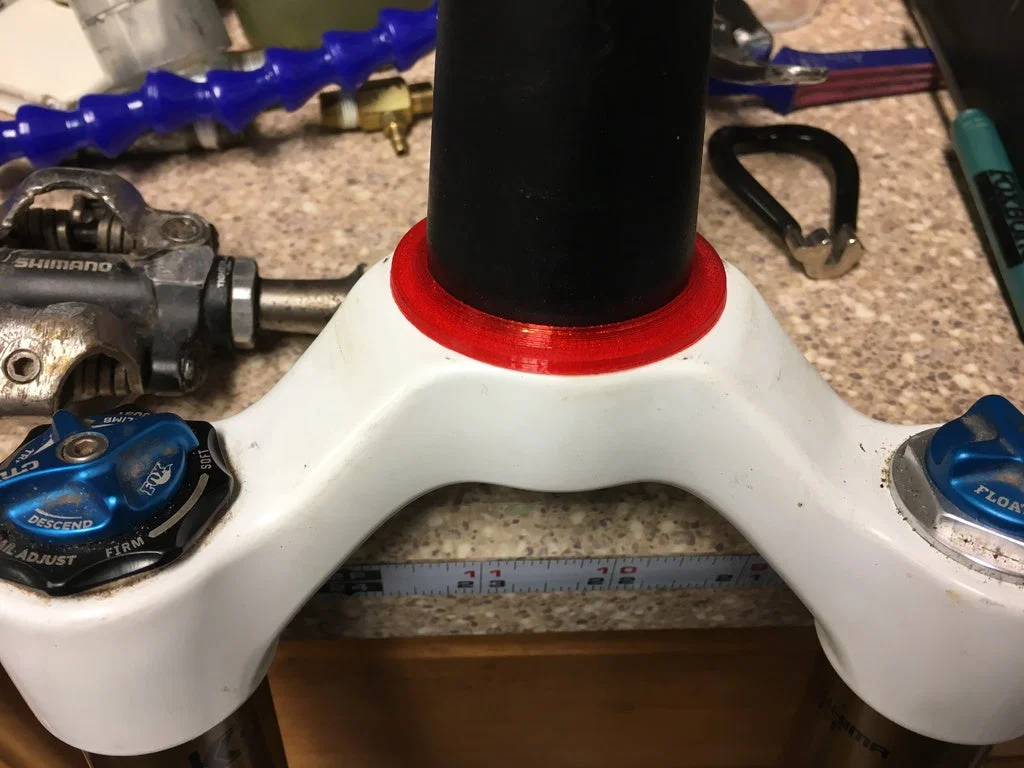

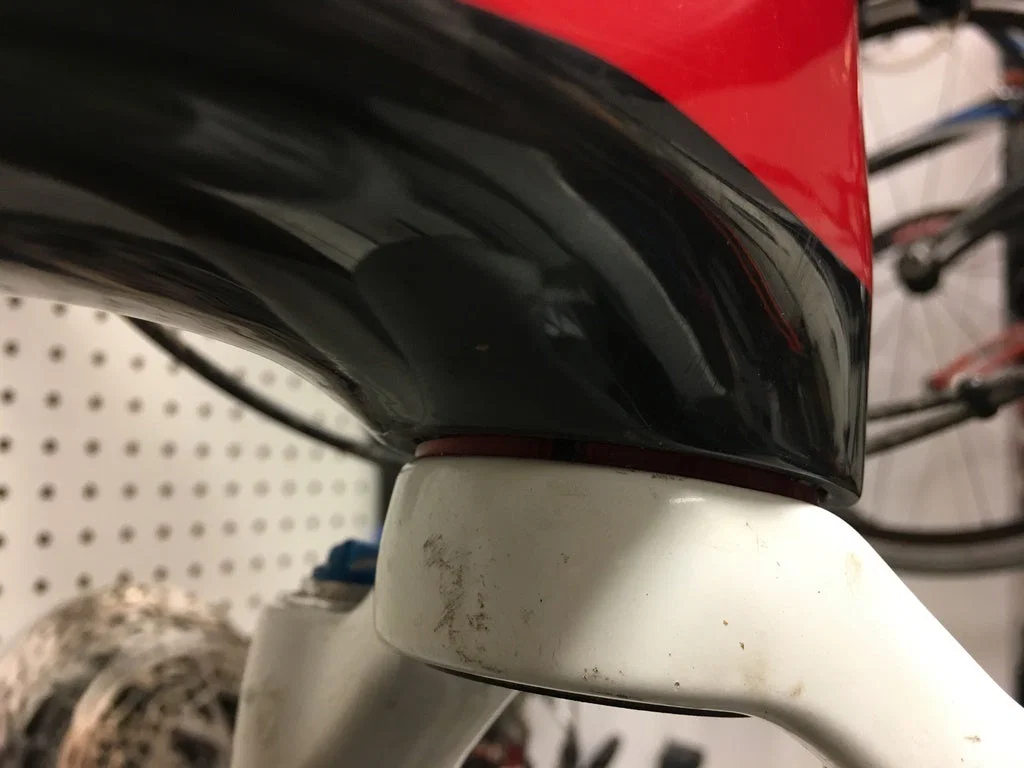

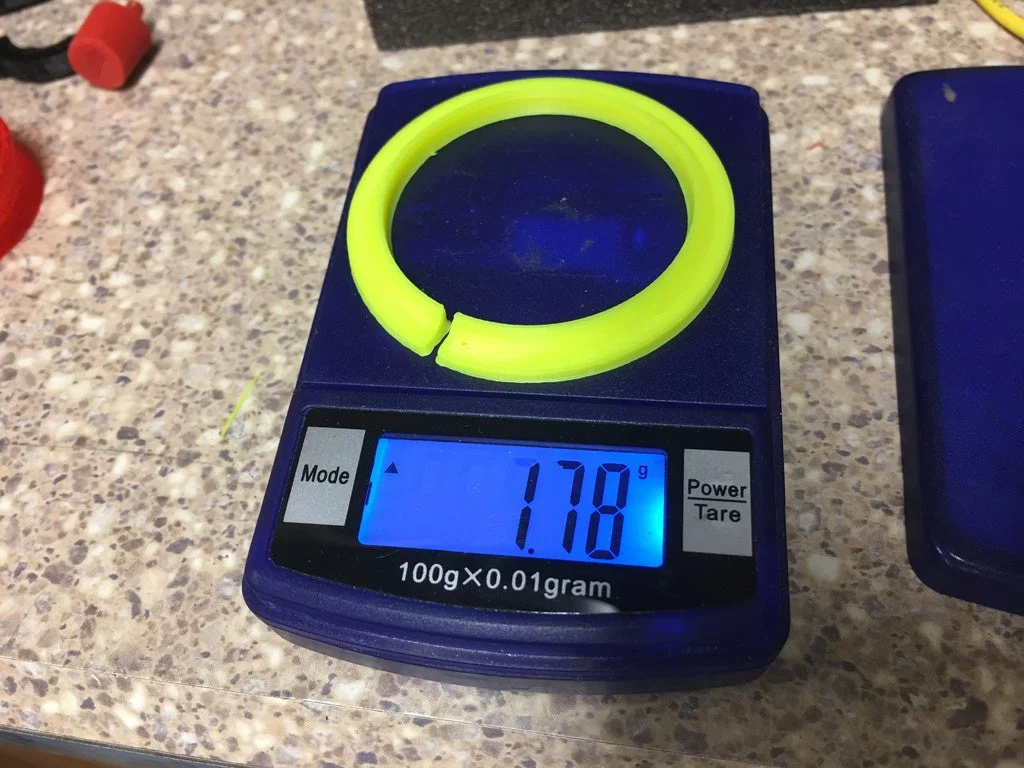

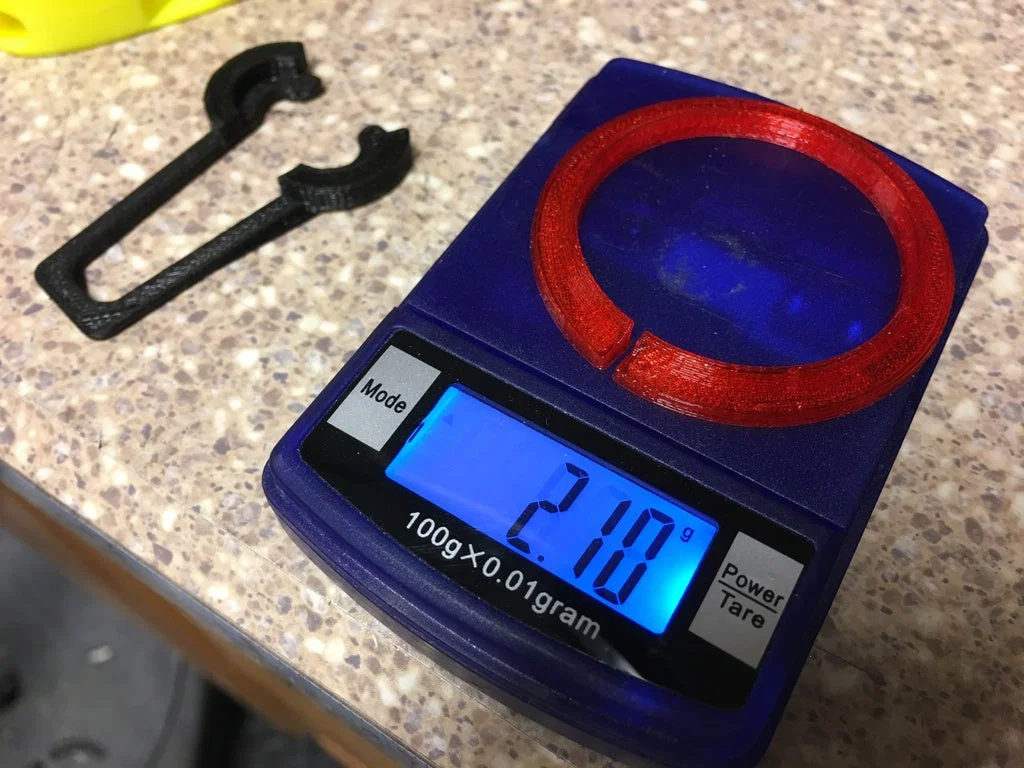

Mình đã in bằng PLA (phần màu đỏ) và cả ABS (màu vàng), cả hai đều hoạt động rất ngon. Độ fit khớp y như cái race nhôm zin trên chiếc Specialized Epic của mình.

Miễn trừ trách nhiệm:
Nhiều người chắc nịch là món của Jacques sẽ hư, rồi nguyên chiếc xe sẽ “tan rã”, người lái sẽ chết, người xung quanh cũng chết, kèm đủ thứ dự đoán thảm họa khác — nhưng cái này là chi tiết chỉ chịu nén đơn giản, nên nếu in đặc thì gần như không có cửa bị vậy. Mà kể cả có hư hoàn toàn đi nữa, tệ nhất cũng chỉ là headset bị lỏng rất nhiều. Chỉ vậy thôi. Thực tế thì Jacques xác nhận bản 1 1/8" của ảnh đã chạy vài trăm dặm mà không hư hay mòn đáng kể.

Dĩ nhiên, cũng như mọi thứ khác trên Thingiverse, nếu bạn không thấy an tâm khi in và dùng thì đừng dùng.Còn nếu bạn in rồi làm sai gì đó và tự bị thương, chuyện đó là do bạn.

Hướng dẫn in

Danh mục: Sport & Outdoors Summary

Cập nhật: Đây là cái crown race duy nhất trên cả hai xe MTB của mình suốt khoảng một năm nay, và một cái nữa thì gắn trên xe của vợ mình trong vài tháng gần đây. Chạy ổn.

Mình thấy thiết kế lower crown race 1 1/8" của Jacques Dugal (http://www.thingiverse.com/quezz38/about) và thấy đây là một ứng dụng công nghệ in 3D quá hay. Vấn đề duy nhất là toàn bộ phuộc của mình đều là tapered nên cần lower crown race 1.5". (cũng được gọi là “baseplate”, ít nhất là theo cách Chris King gọi) Thiết kế đơn giản vậy nên không cần dựa trên bản gốc, mình tự vẽ lại từ đầu.

Mẫu này sẽ dùng được với vòng bi headset có góc 45 độ, mà đa số vòng bi dưới 1.5" đều vậy.

Mình đã in bằng PLA (phần màu đỏ) và cả ABS (màu vàng), cả hai đều hoạt động rất ngon. Độ fit khớp y như cái race nhôm zin trên chiếc Specialized Epic của mình.

Miễn trừ trách nhiệm:
Nhiều người chắc nịch là món của Jacques sẽ hư, rồi nguyên chiếc xe sẽ “tan rã”, người lái sẽ chết, người xung quanh cũng chết, kèm đủ thứ dự đoán thảm họa khác — nhưng cái này là chi tiết chỉ chịu nén đơn giản, nên nếu in đặc thì gần như không có cửa bị vậy. Mà kể cả có hư hoàn toàn đi nữa, tệ nhất cũng chỉ là headset bị lỏng rất nhiều. Chỉ vậy thôi. Thực tế thì Jacques xác nhận bản 1 1/8" của ảnh đã chạy vài trăm dặm mà không hư hay mòn đáng kể.

Dĩ nhiên, cũng như mọi thứ khác trên Thingiverse, nếu bạn không thấy an tâm khi in và dùng thì đừng dùng.Còn nếu bạn in rồi làm sai gì đó và tự bị thương, chuyện đó là do bạn.

Thiết lập in (Print Settings)

Máy in (Printer): Monoprice Maker Ultimate

Rafts: Không

Supports: Không

Độ phân giải (Resolution): 0.2mm

Infill: 100%

Ghi chú:

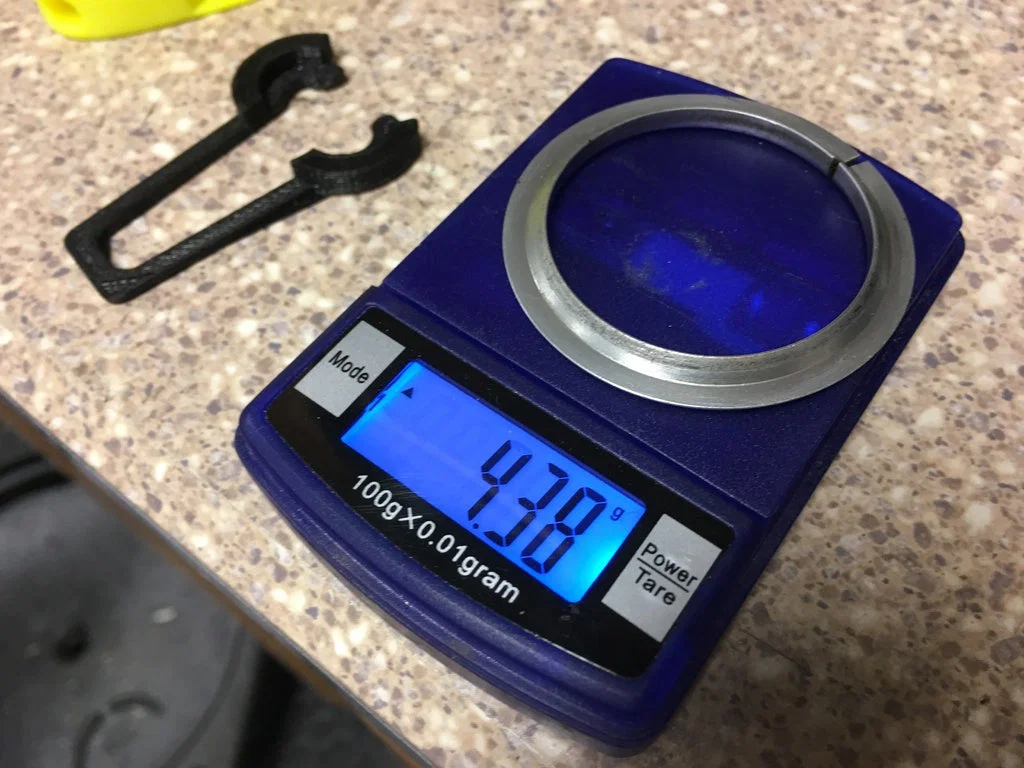

Bạn nên in chi tiết này đặc, είτε bằng cách tăng độ dày thành (thick walls) hoặc dùng infill 100%. Không cần “tiết kiệm” mà giảm xuống, vì món này nhỏ, in rất nhanh kể cả 100% infill và vẫn nhẹ hơn cái part nhôm zin.

Bạn có thể in mỏng hơn 0.2mm (200 micron) để bề mặt mịn hơn, nhất là ở phần góc 45 độ.
