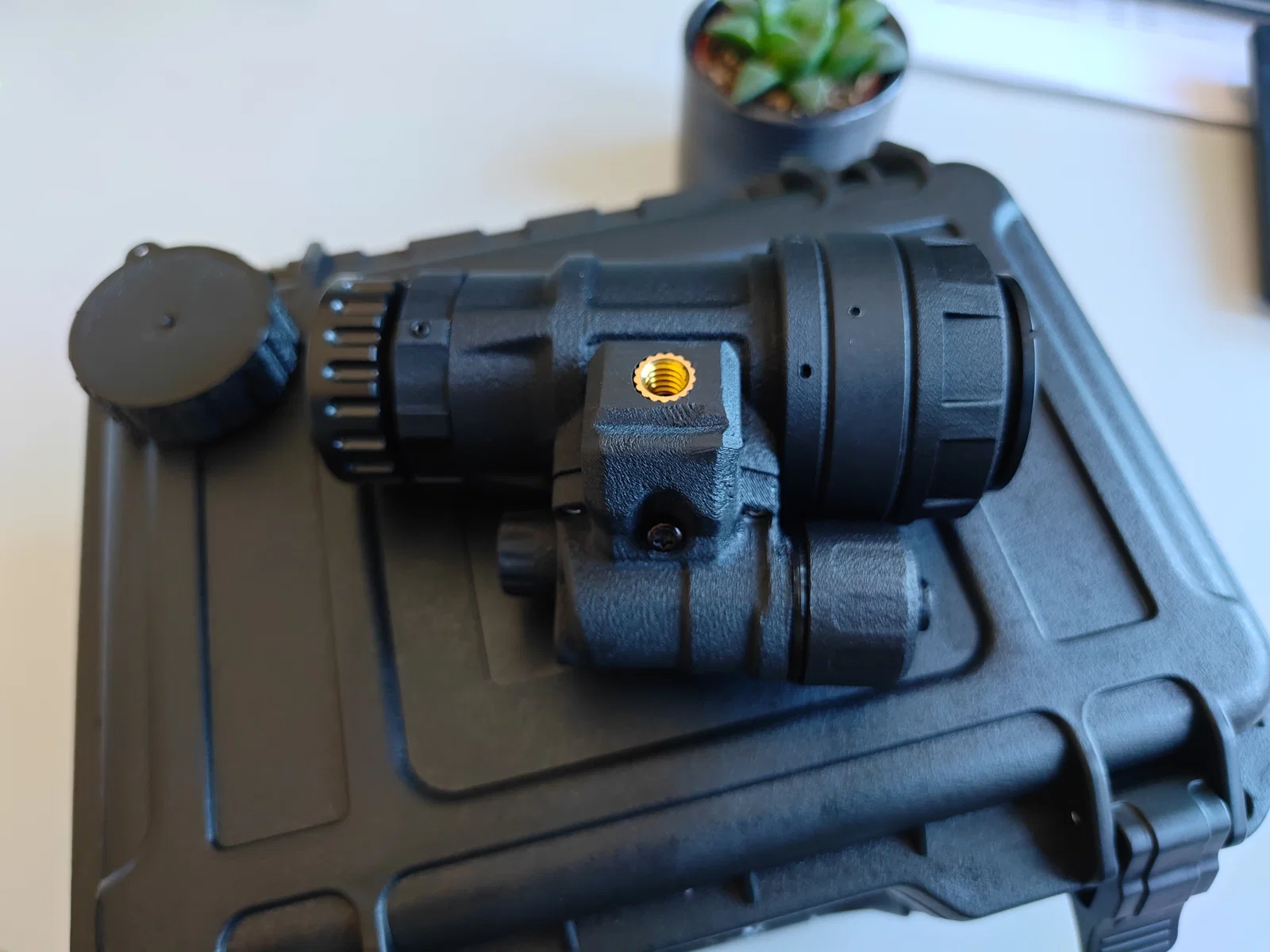

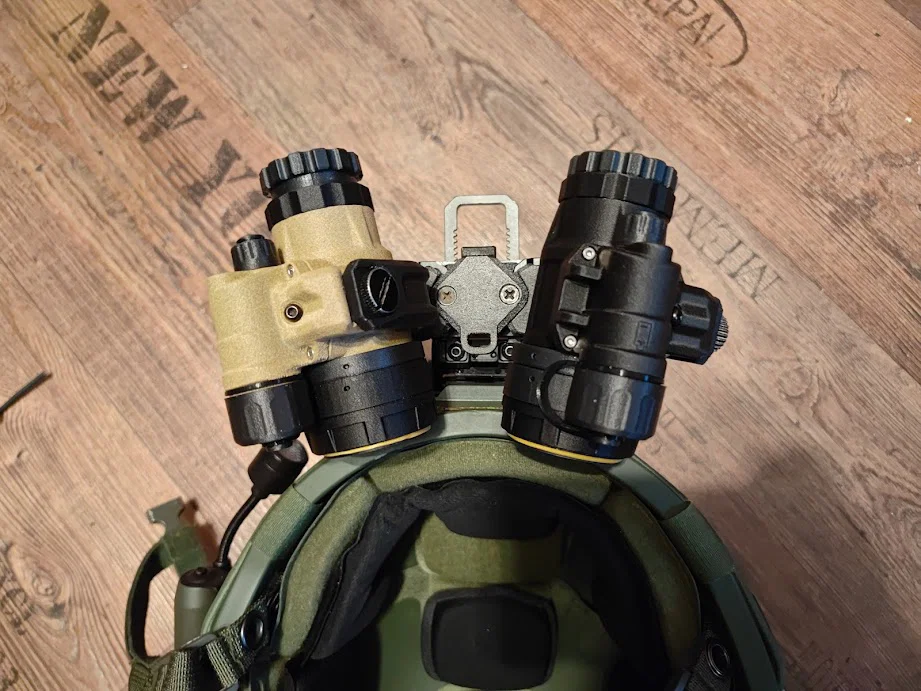

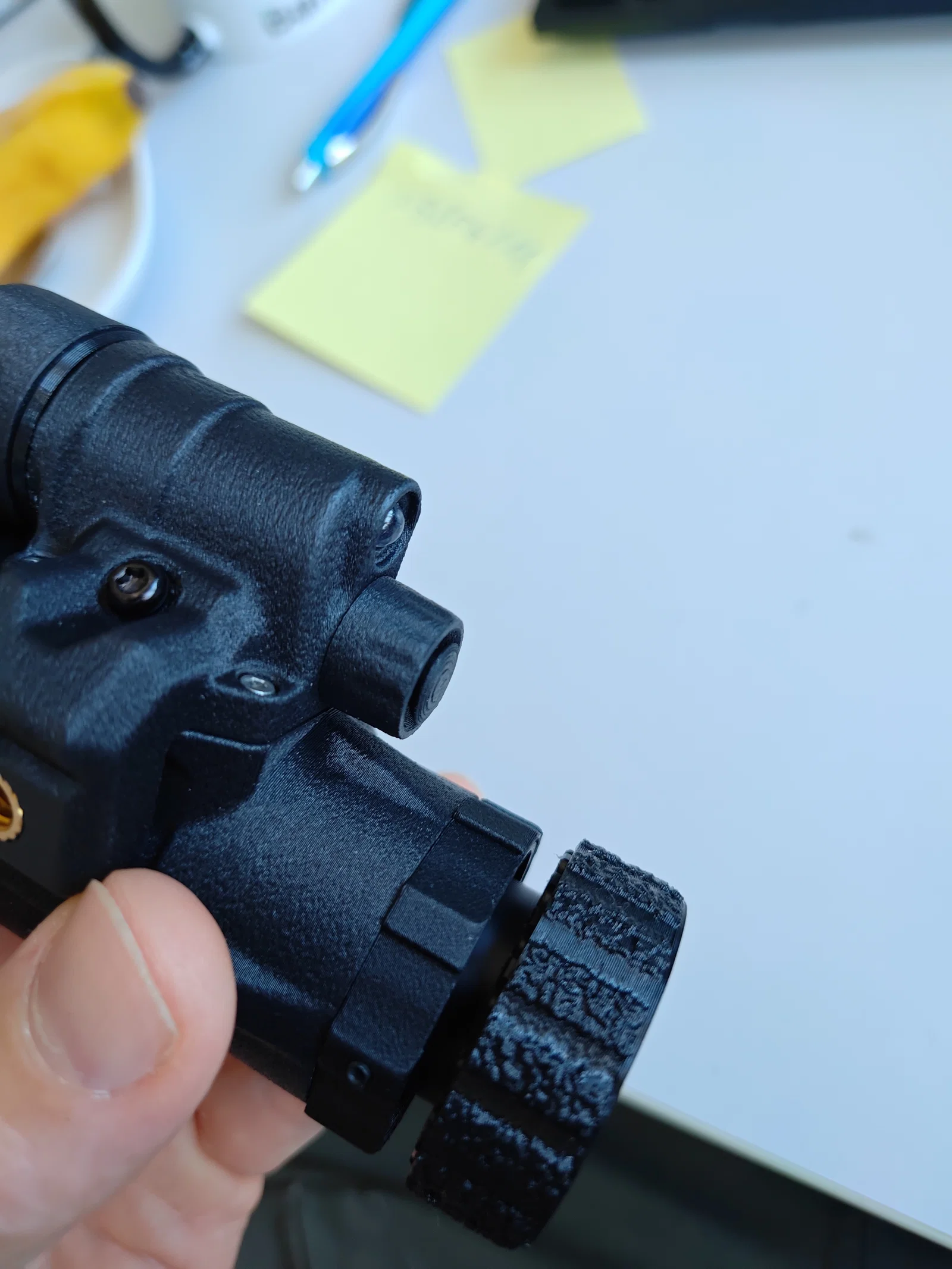

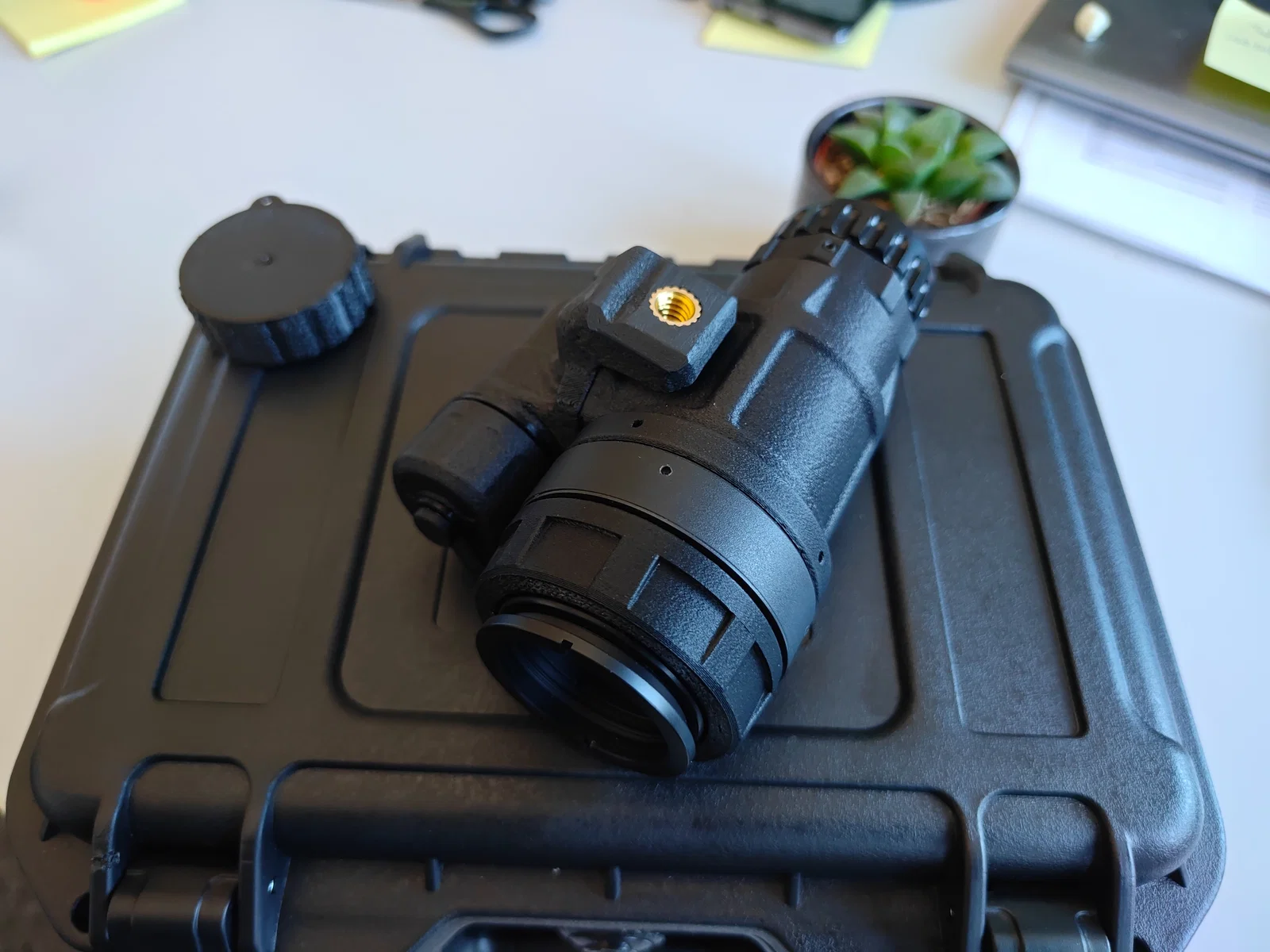

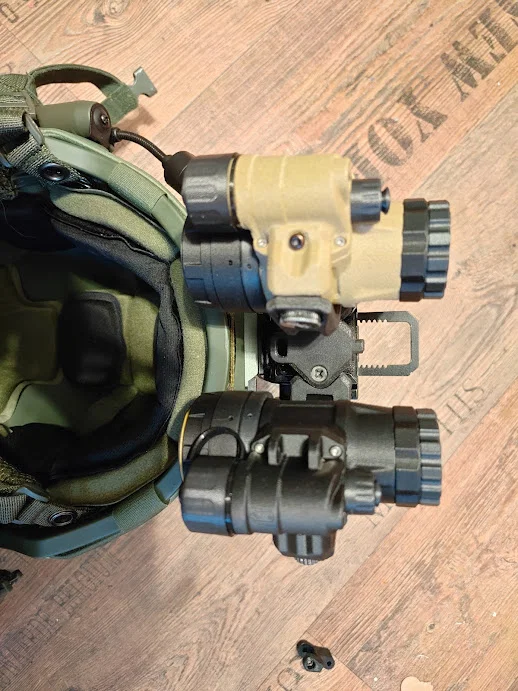

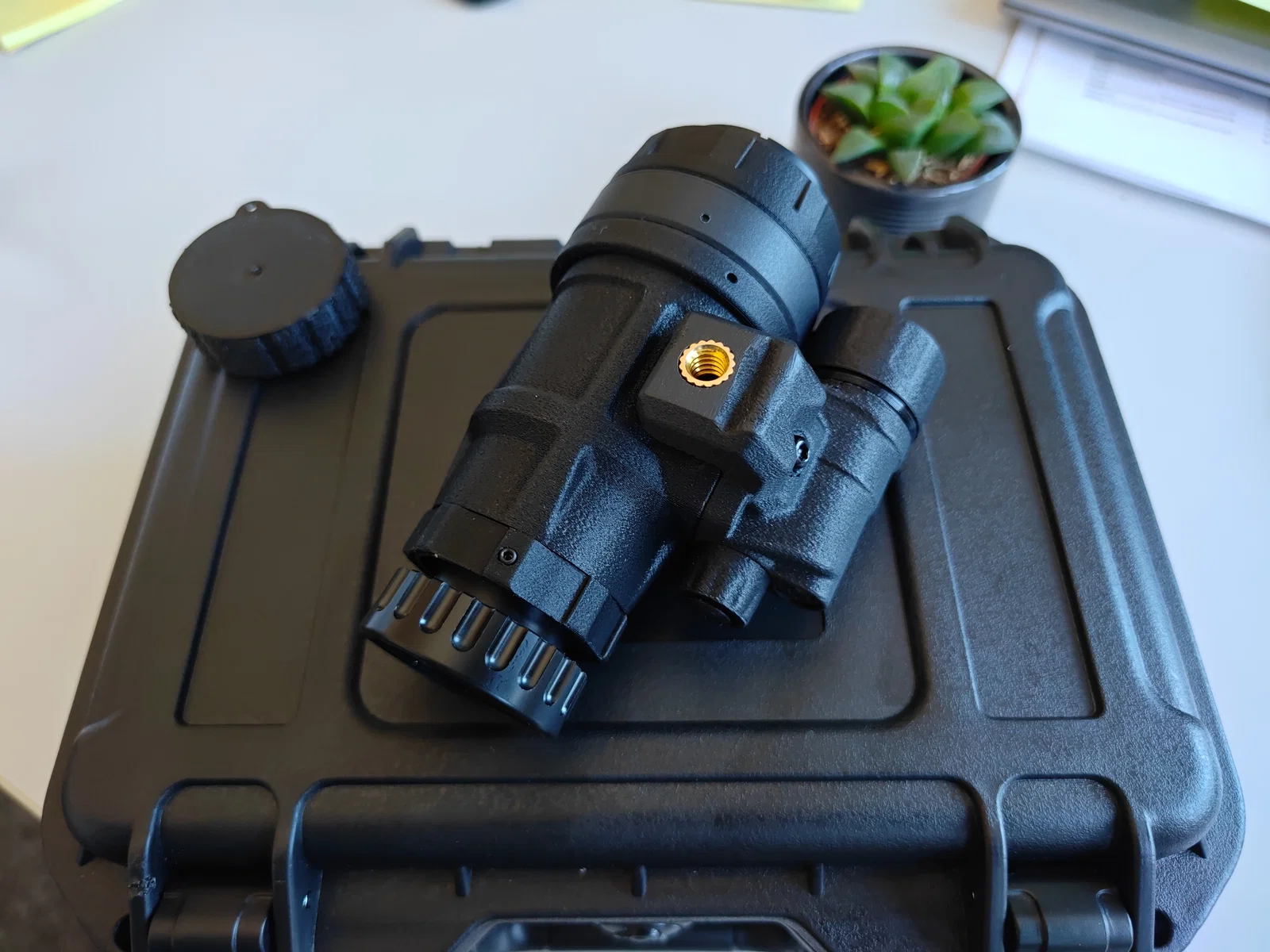

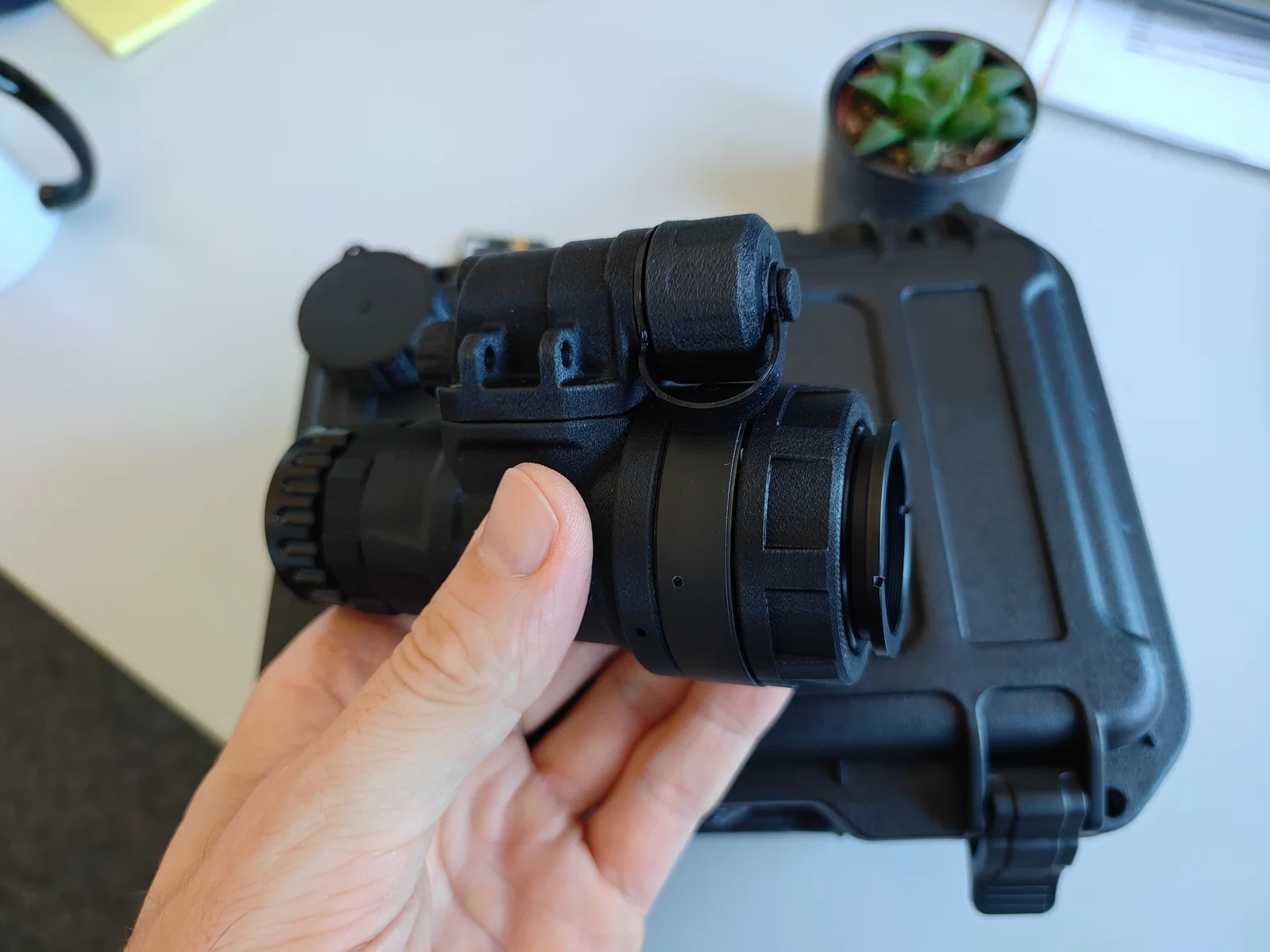

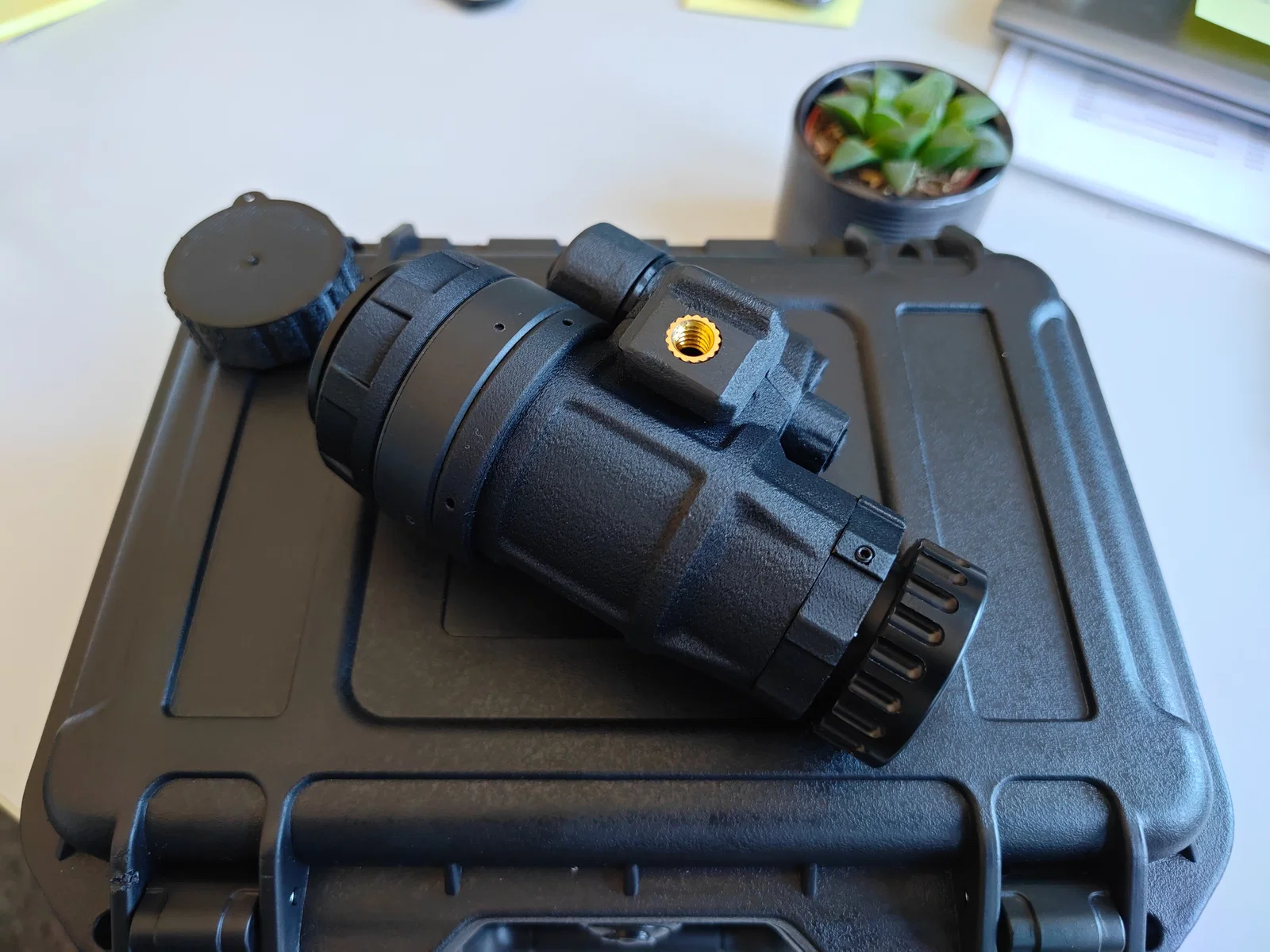

PVS Yorkshire-14 MX10160 gen2+ analog nightvision – mẫu in 3D

Đây là một mẫu hobby có thể in 3D. Nó không được thiết kế để đáp ứng tiêu chuẩn quân sự (military specifications) hoặc dùng với các ống khuếch đại ảnh (image intensifier tubes) bị hạn chế. Người dùng tự chịu trách nhiệm tuân thủ luật xuất khẩu và luật súng (firearm laws) tại nơi mình sinh sống.

Làm theo hình theo đúng thứ tự thời gian là gần như mọi thứ tự hiểu được, nếu vẫn còn thắc mắc thì cứ hỏi trên Discord.

Tham gia PVS420 Discord, nơi bạn có thể theo dõi quá trình phát triển thiết kế của Yorkshire-14: https://discord.gg/Ce9BJ2DK3j

_____________________________________________________________________________

Mẹo lắp ráp quan trọng!:

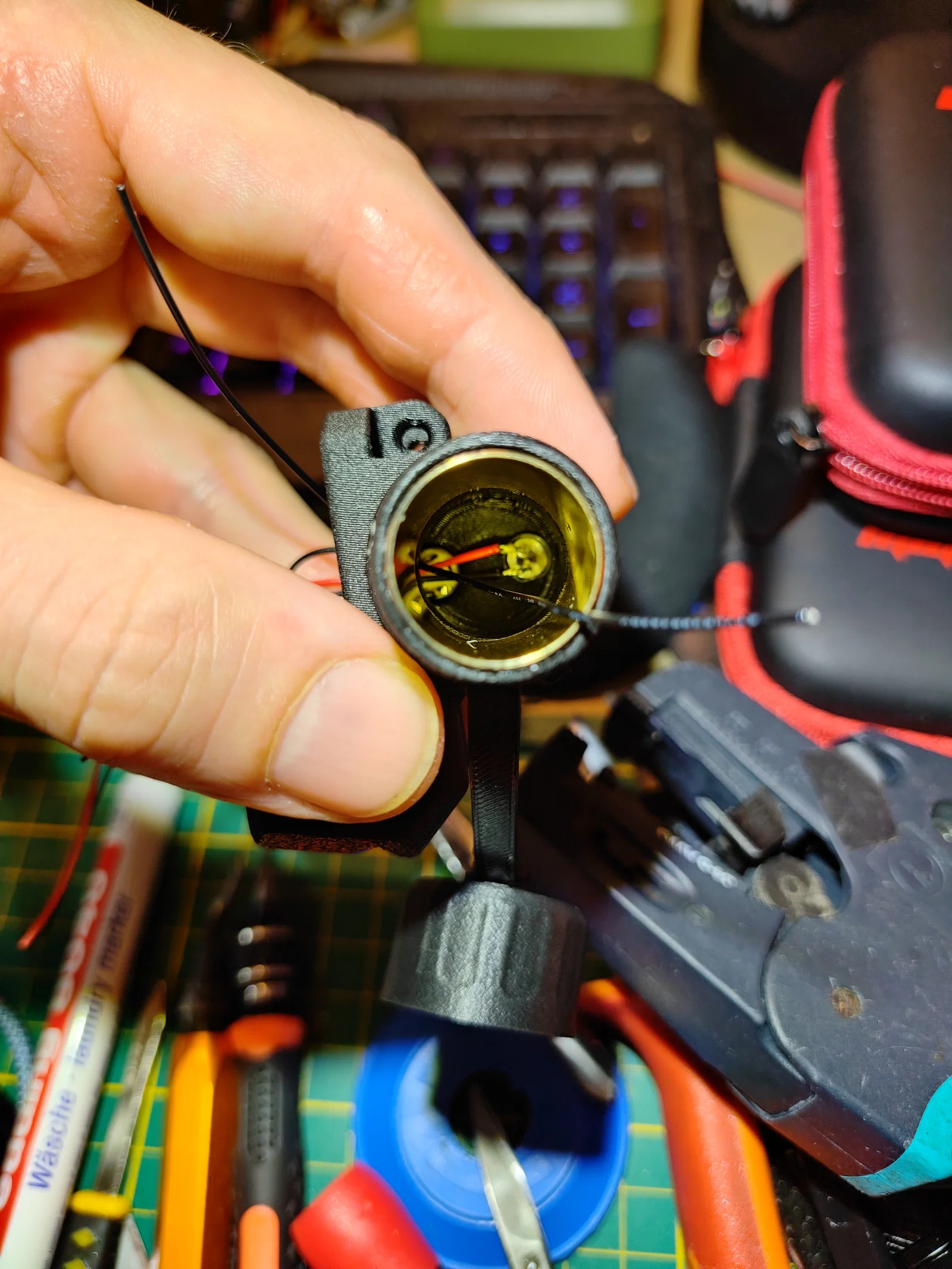

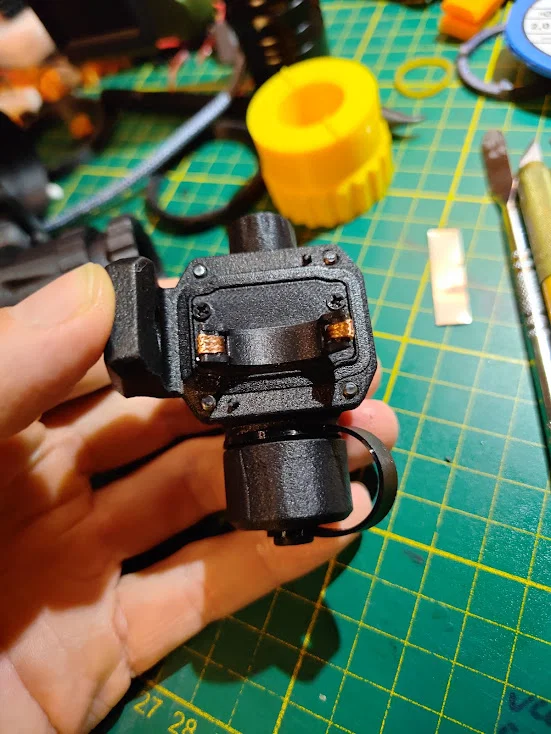

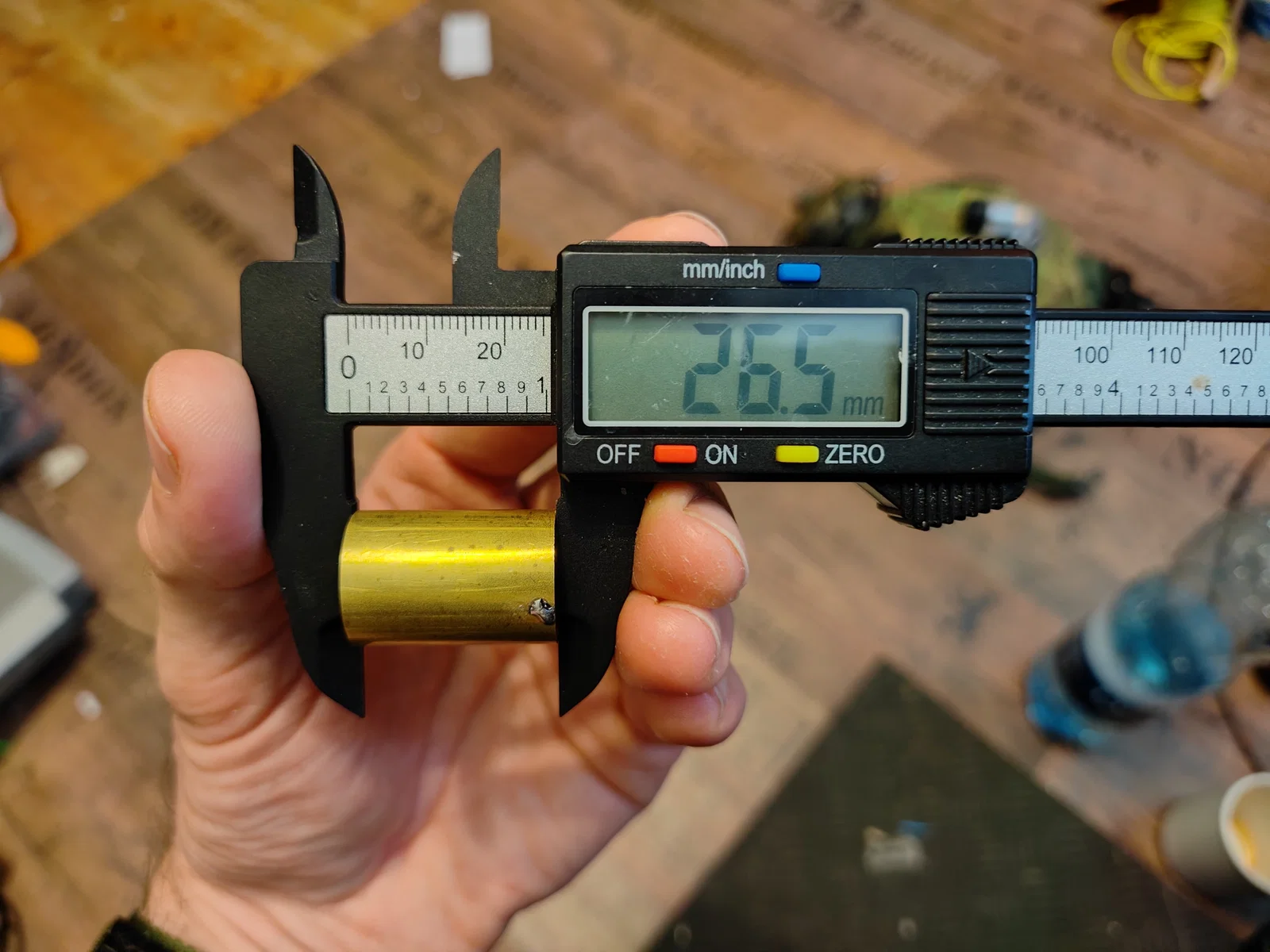

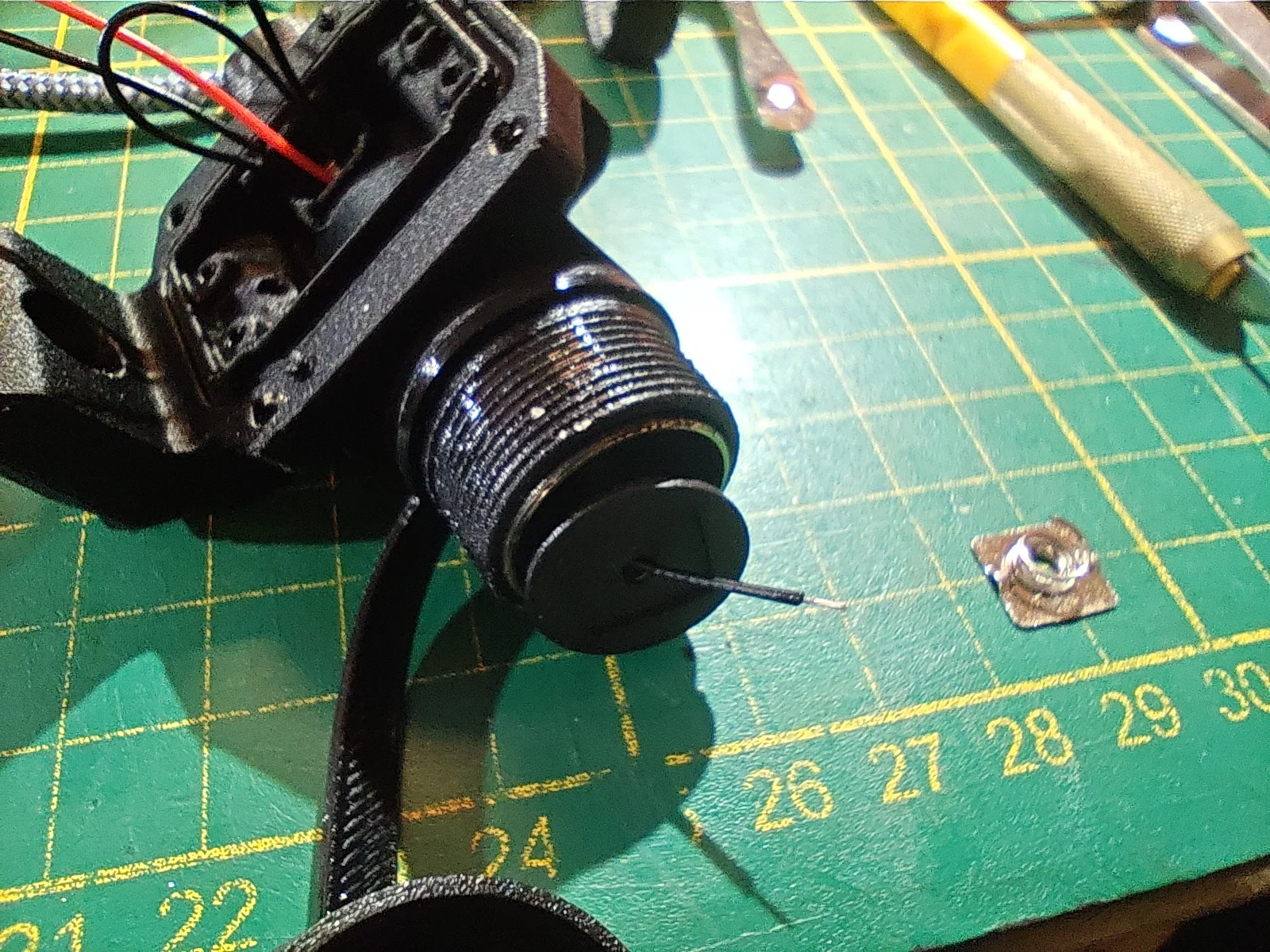

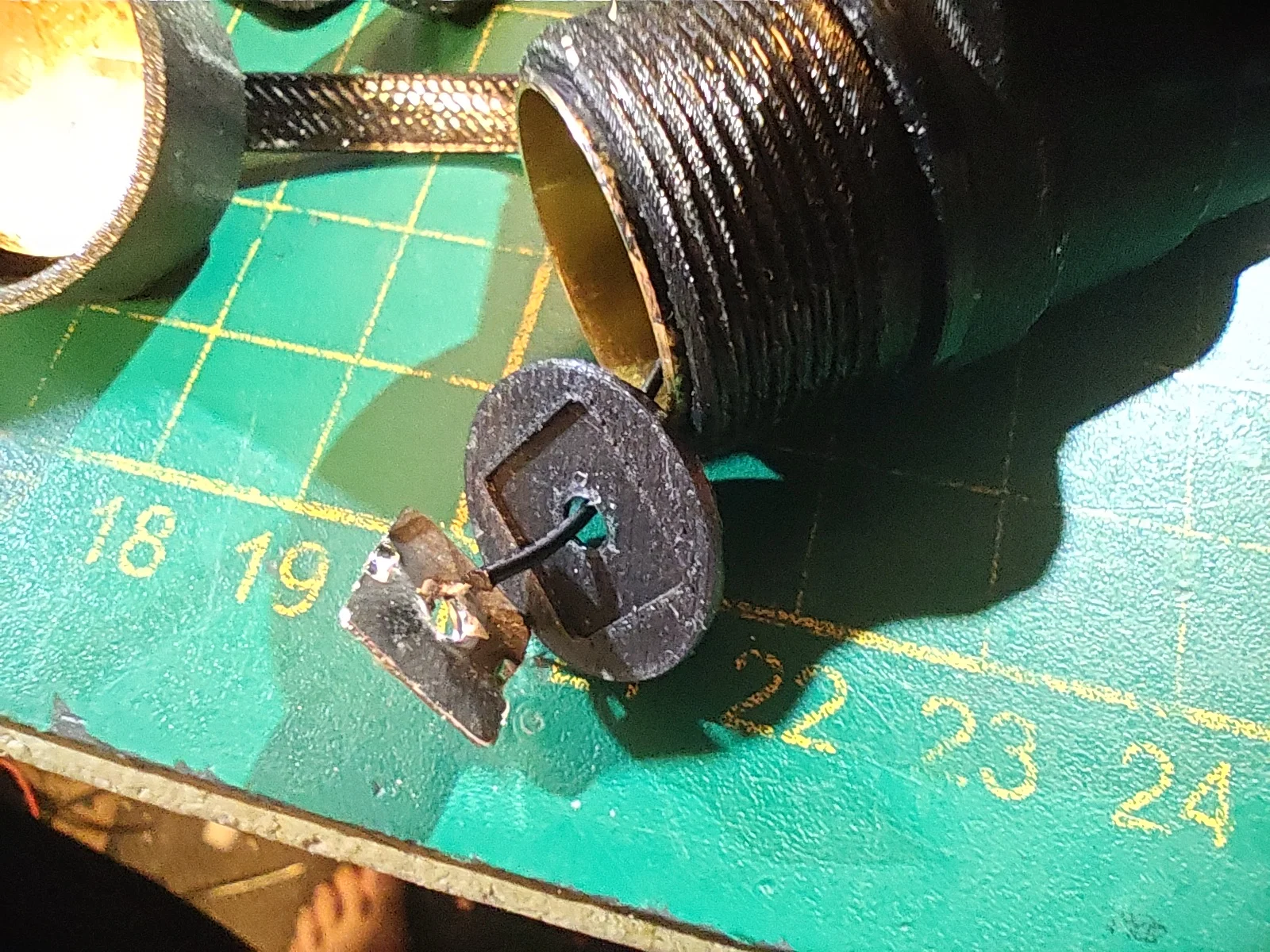

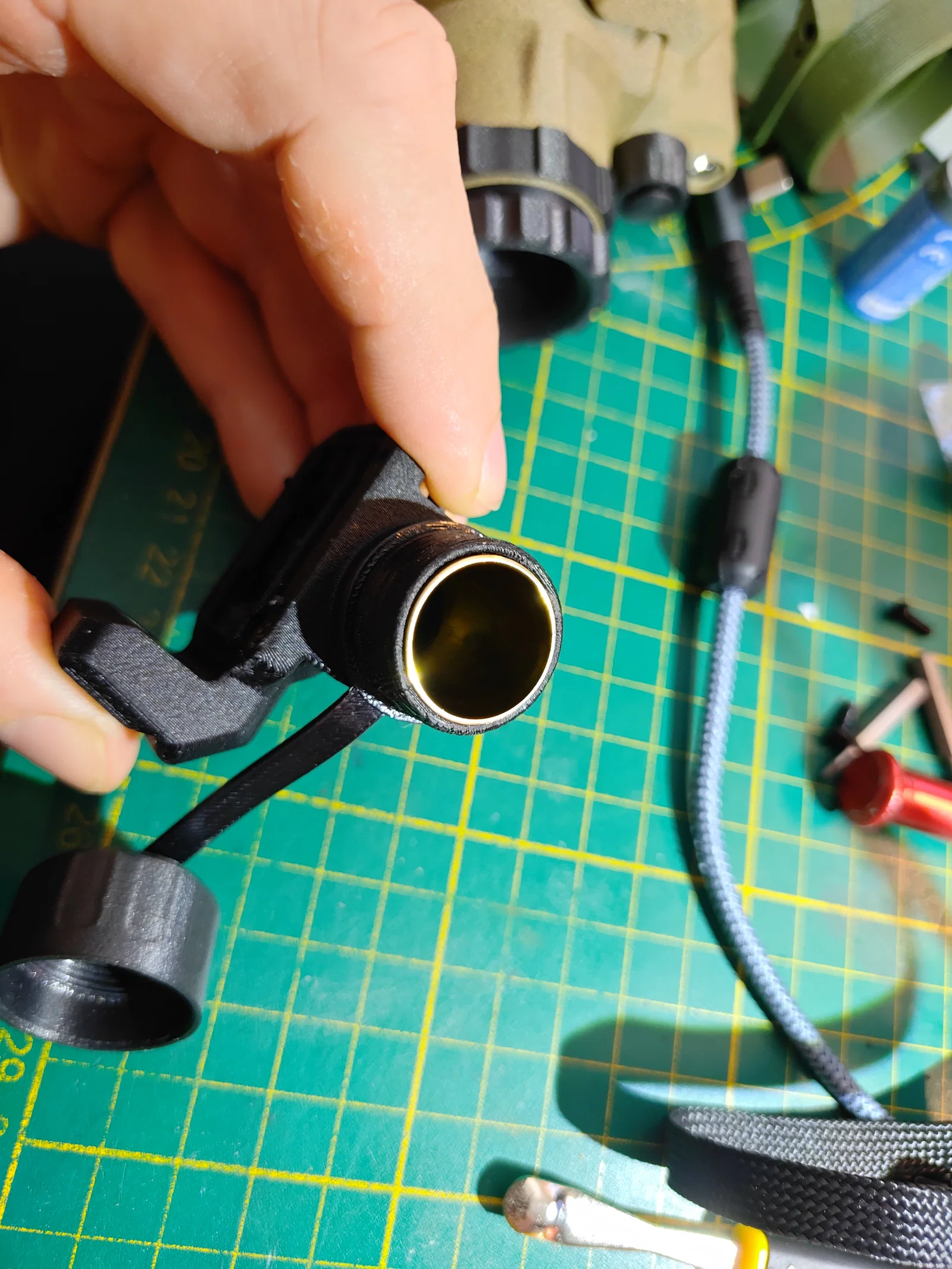

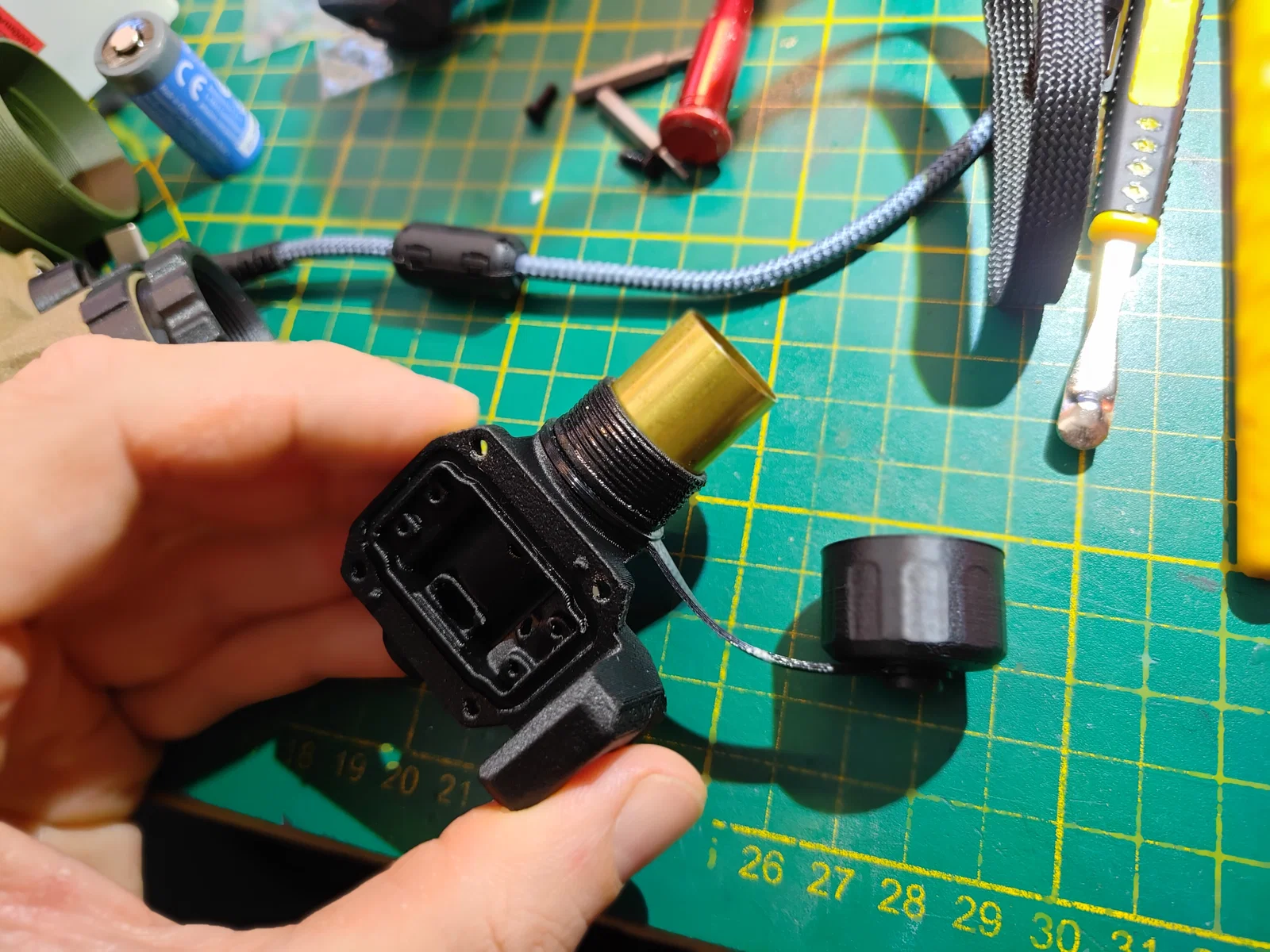

Hàn một chấm nhỏ lên ống đồng (brass tube) trước khi nhét nó vào cụm pin (battery assembly) (xem hình). Bạn cần nhiệt đủ cao vì kim loại của ống đồng sẽ làm bạn khá khó để thiếc bám! Khi đã đưa ống vào cụm pin (dùng keo và phủ đều toàn bộ thành ngoài của ống), hàn một sợi dây vào đúng cái chấm đã chuẩn bị sẵn. Lần này cũng cần nhiệt cao; nếu được thì tăng lên 400–450° và để mỏ hàn nóng hẳn. Sẽ mất một lúc dây mới “ăn” vì ống đồng dẫn nhiệt mạnh. Nhớ đảm bảo mối hàn phải chuẩn và thiếc phải chảy đều!

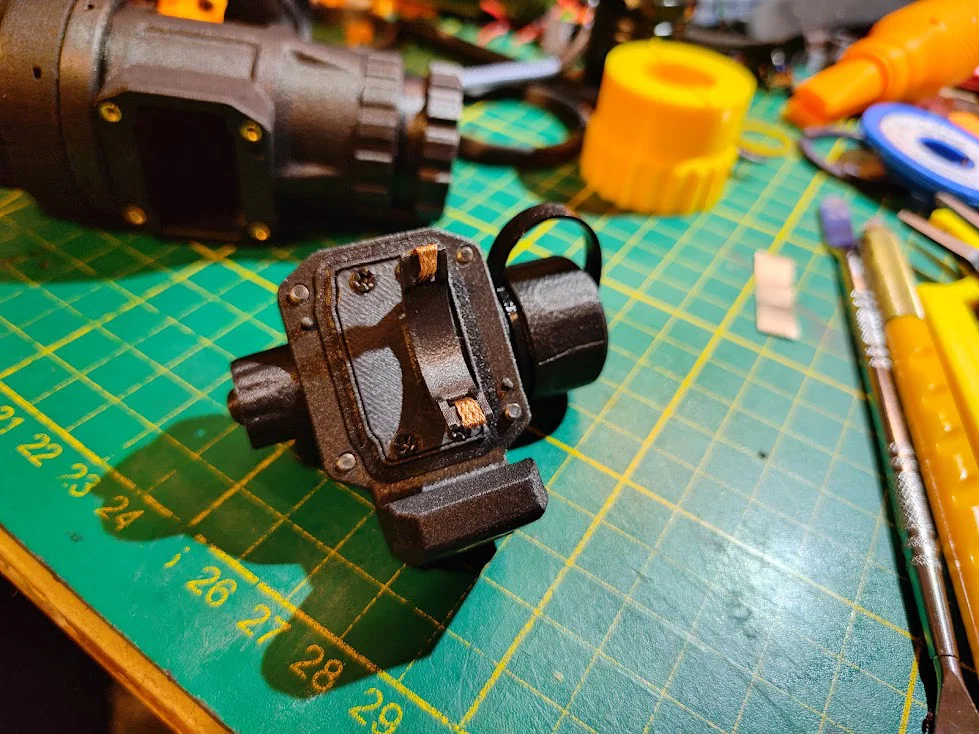

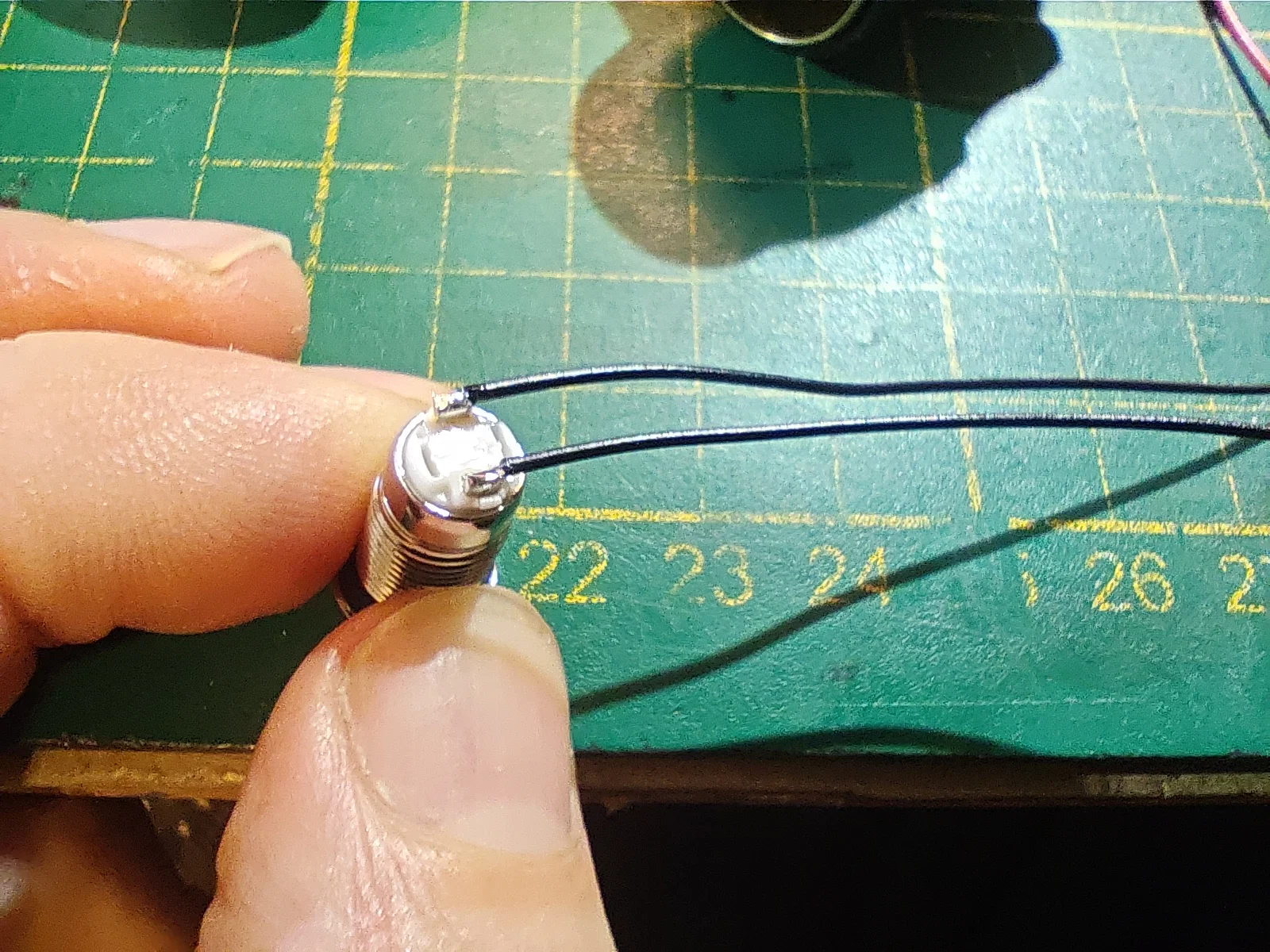

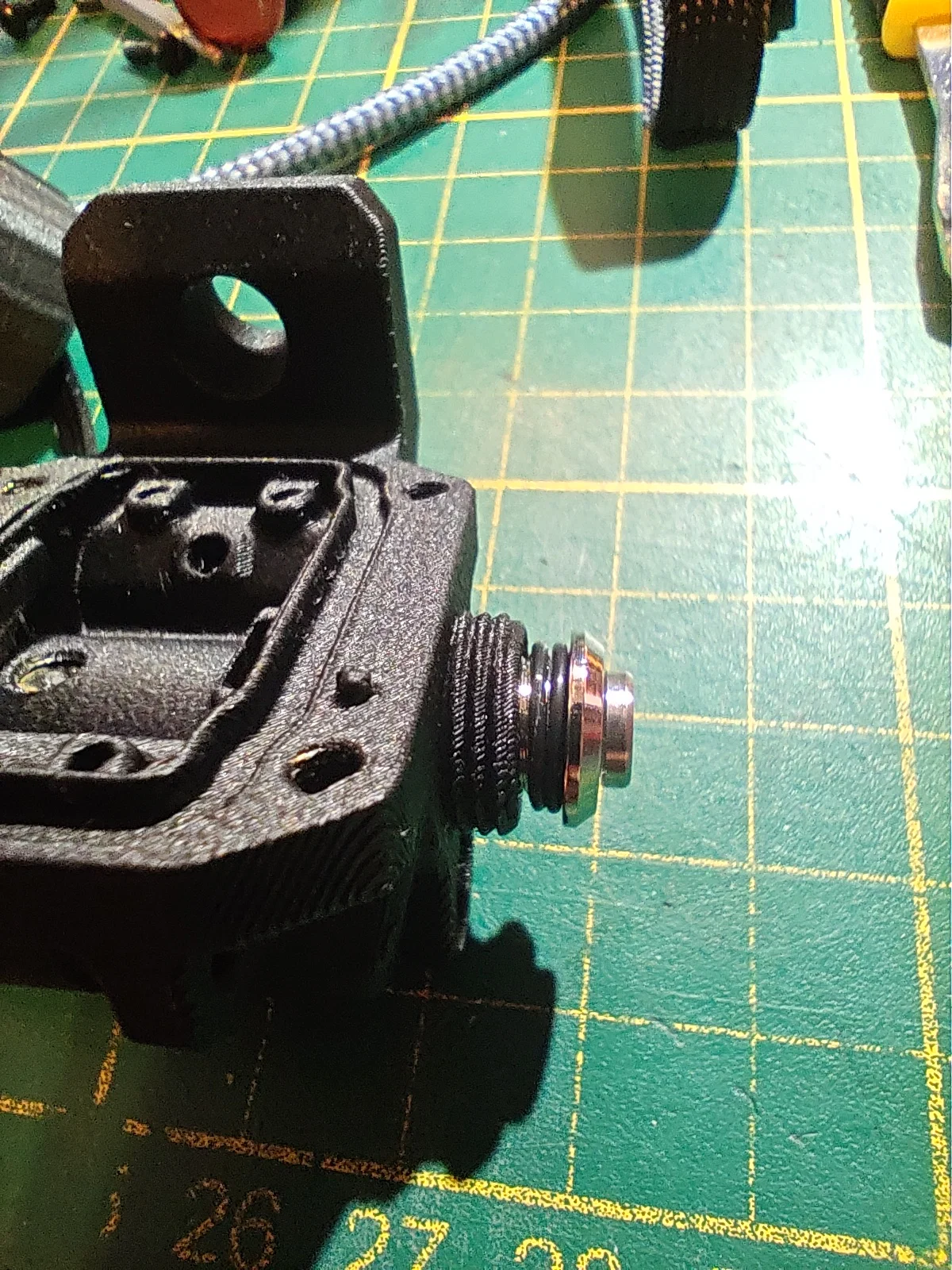

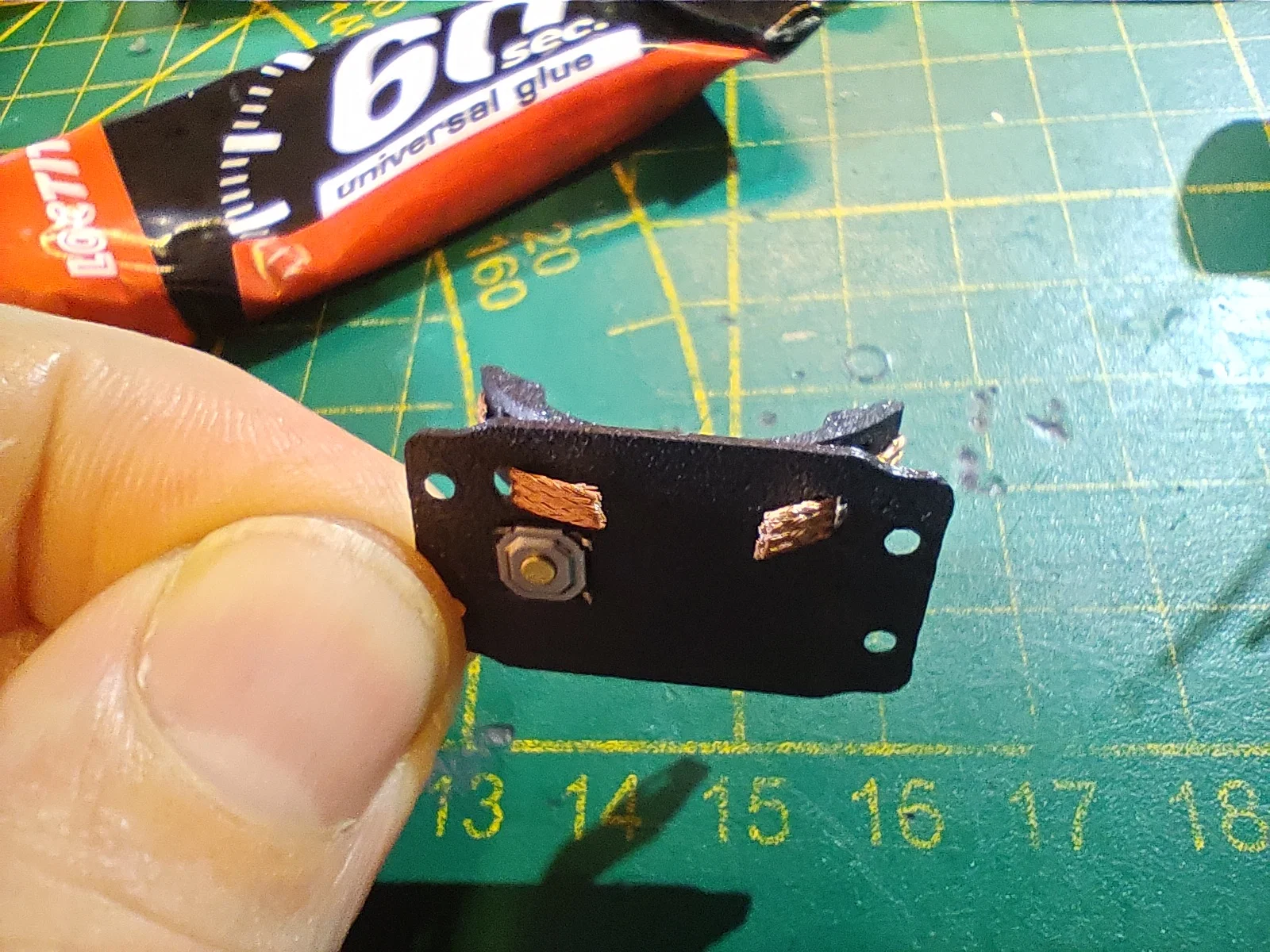

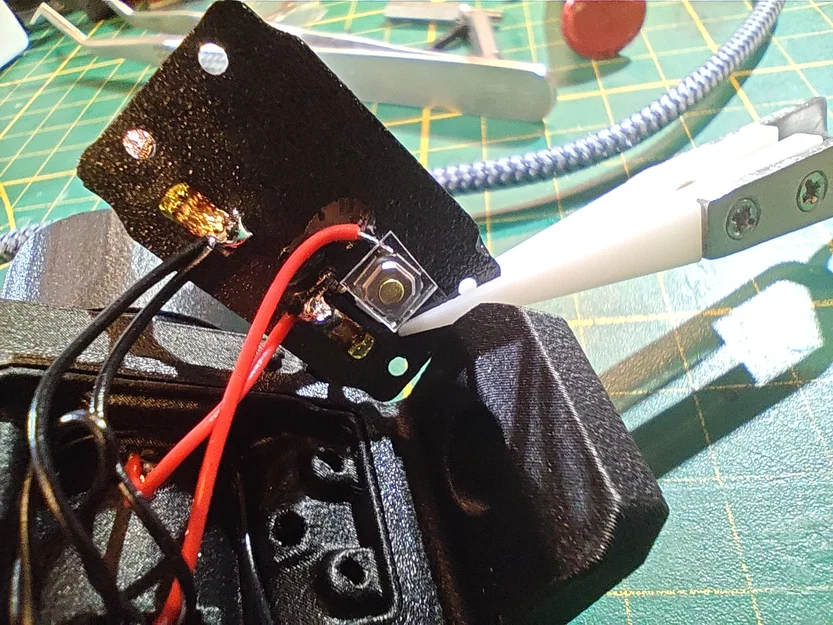

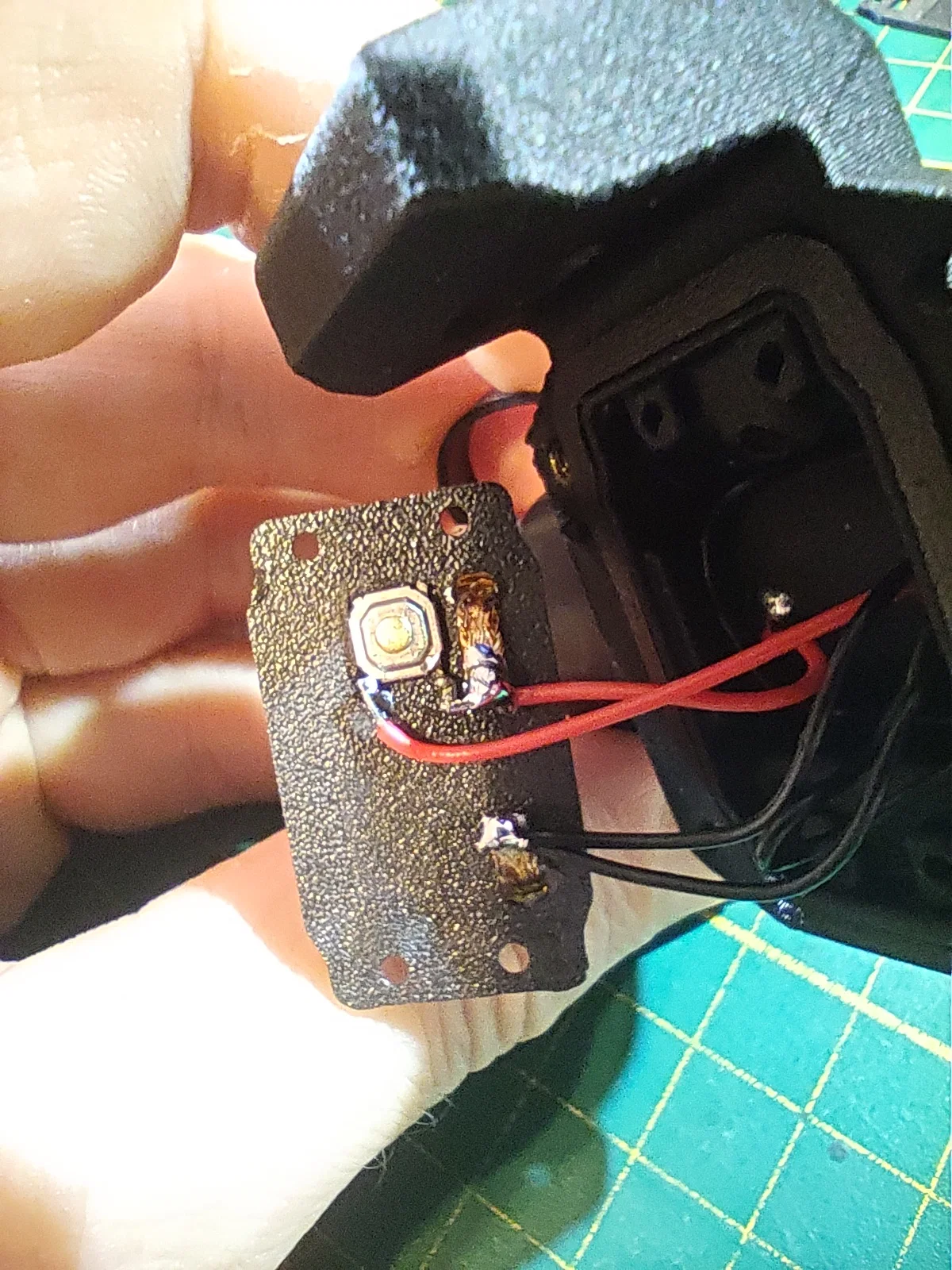

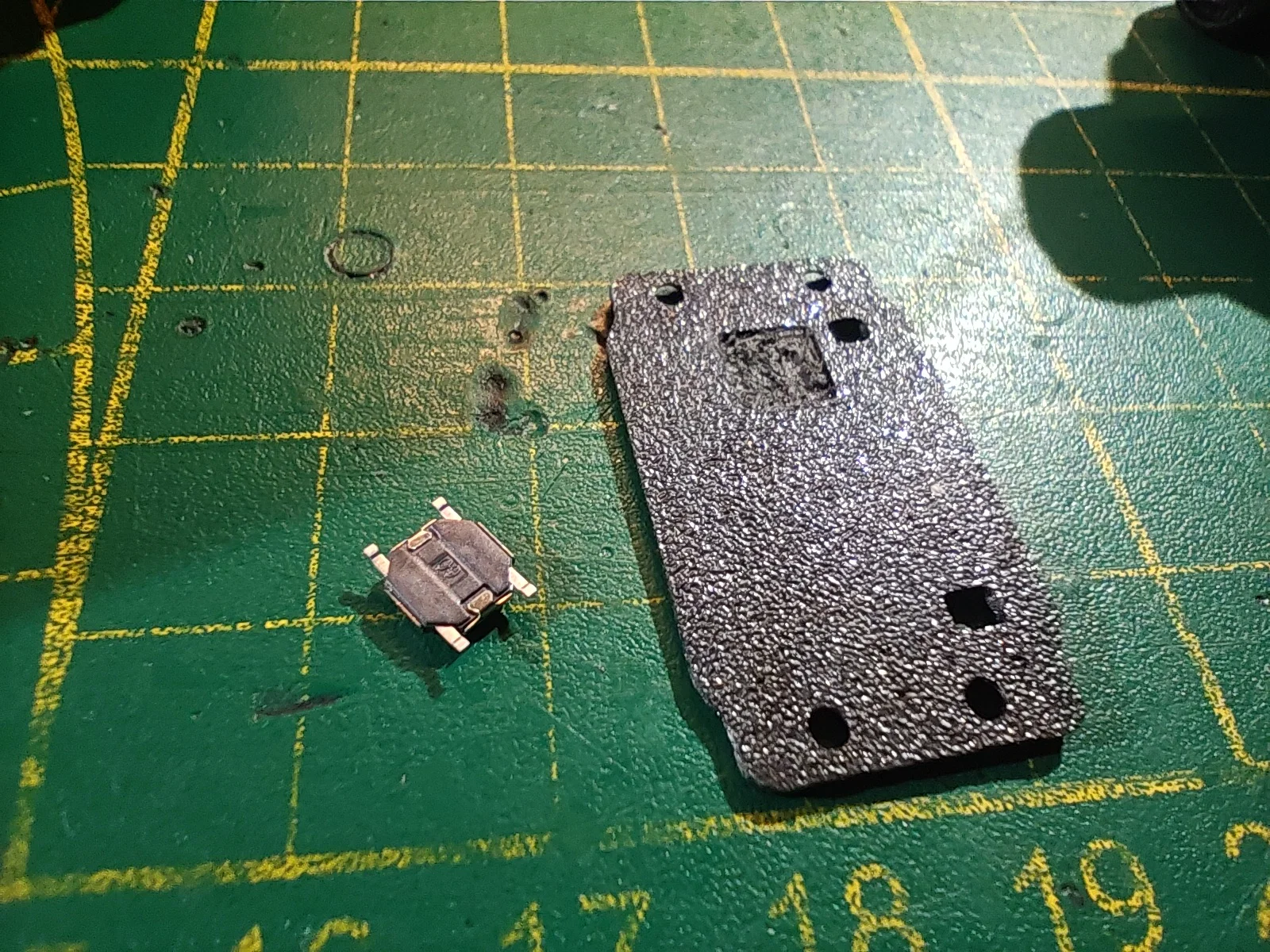

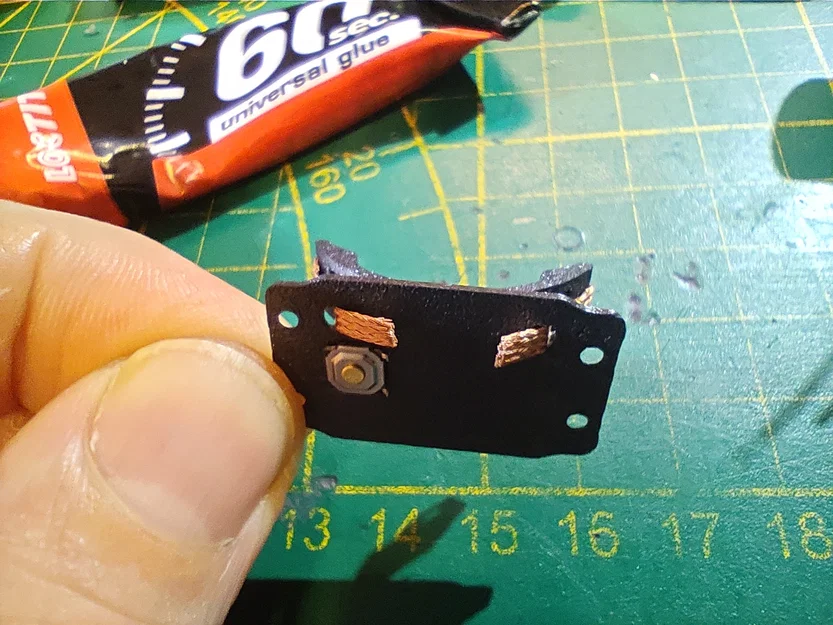

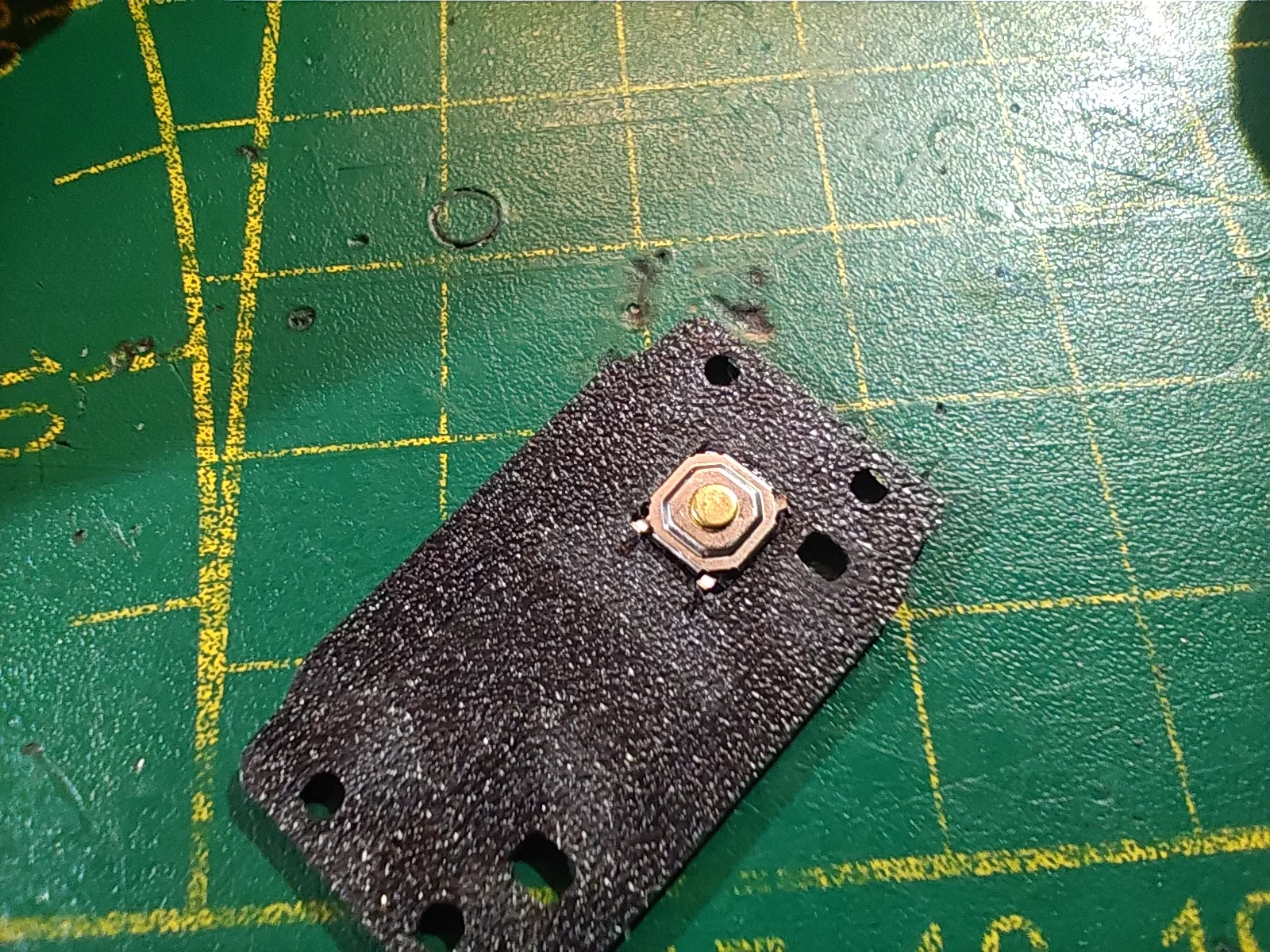

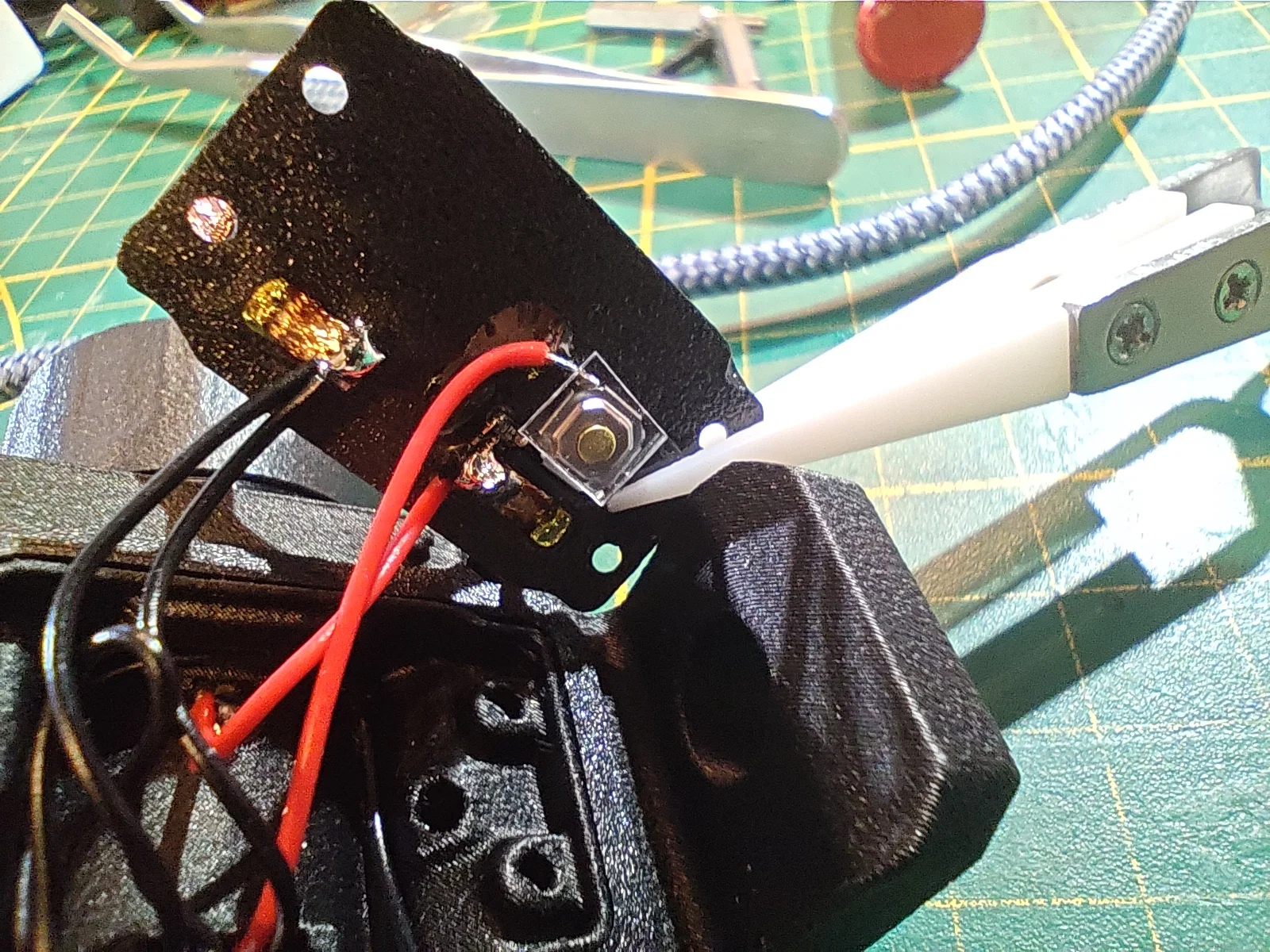

Dùng super glue cho cái micro switch nhỏ. Cắt bỏ 2 chân ở phía sau vì không cần, và bẻ 2 chân phía trước hướng lên để dễ hàn hơn sau khi đã dán lên cover plate. Mình dùng thêm UV glue sau khi hàn xong để cố định dây tại chỗ. Đừng quên miếng nhựa bảo vệ phủ lên micro switch; mình dùng một dải nhựa kiểu vỉ blister packaging, nhựa dày, cứng và gần như không phá được. (xem hình)

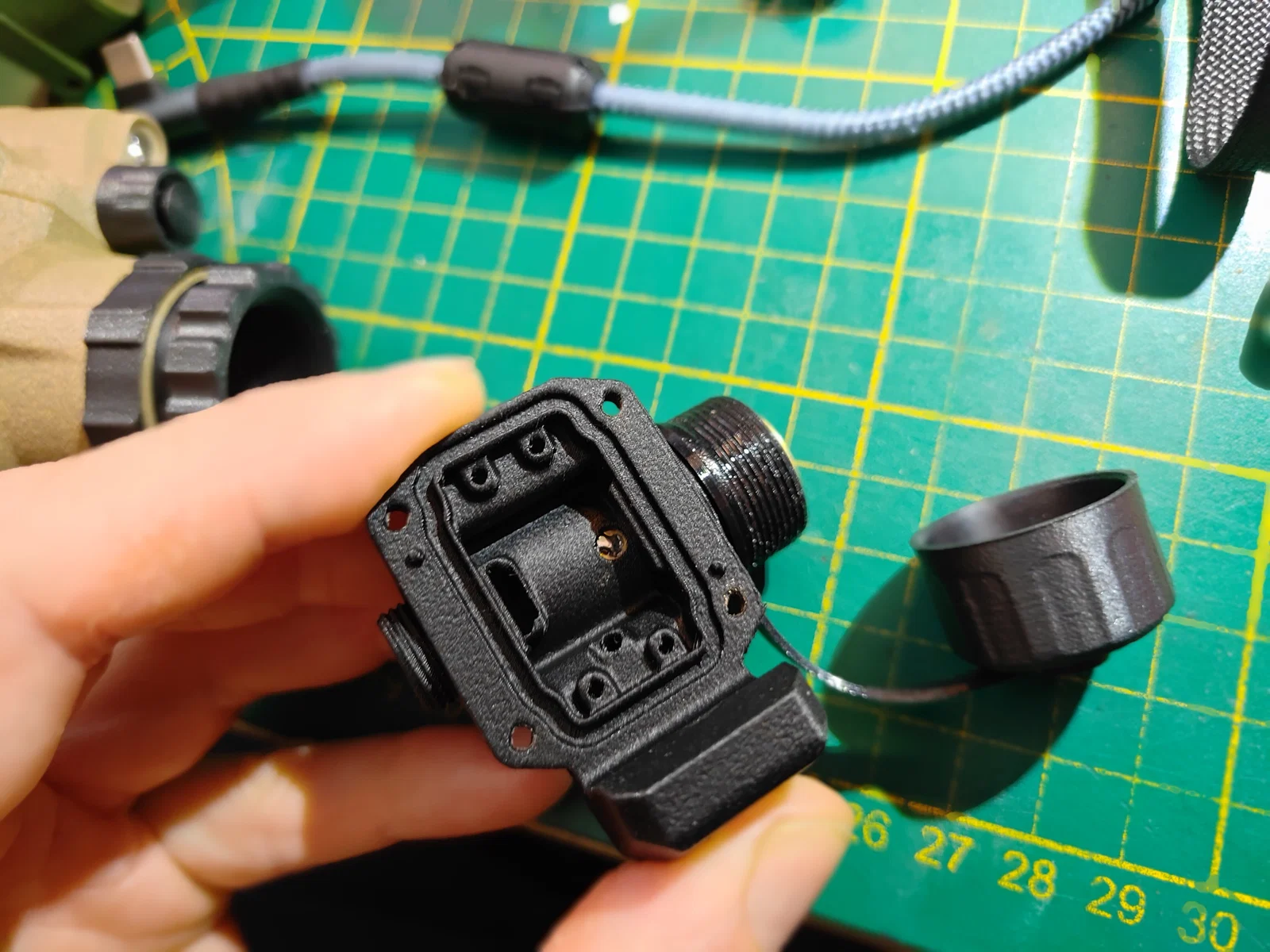

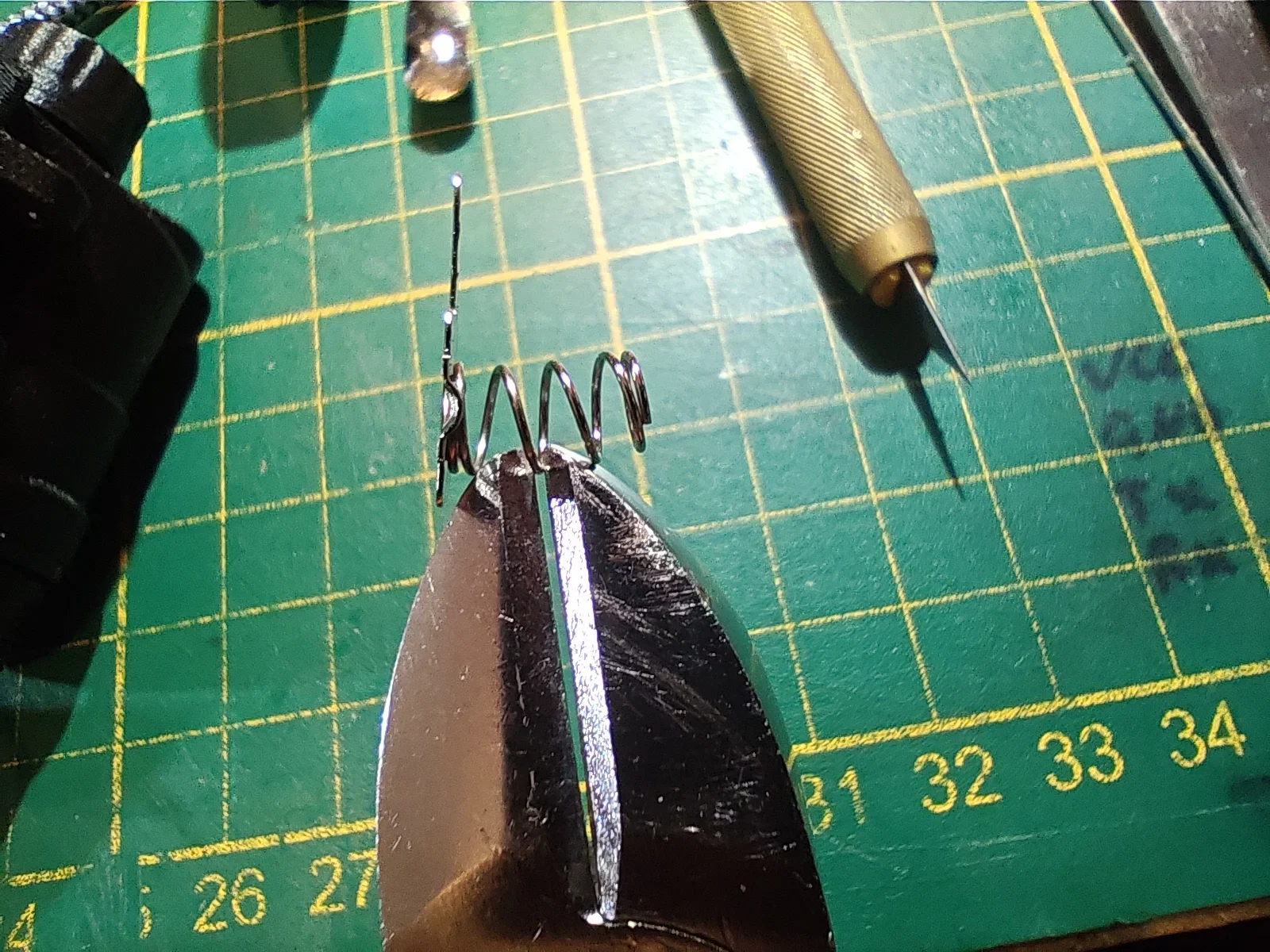

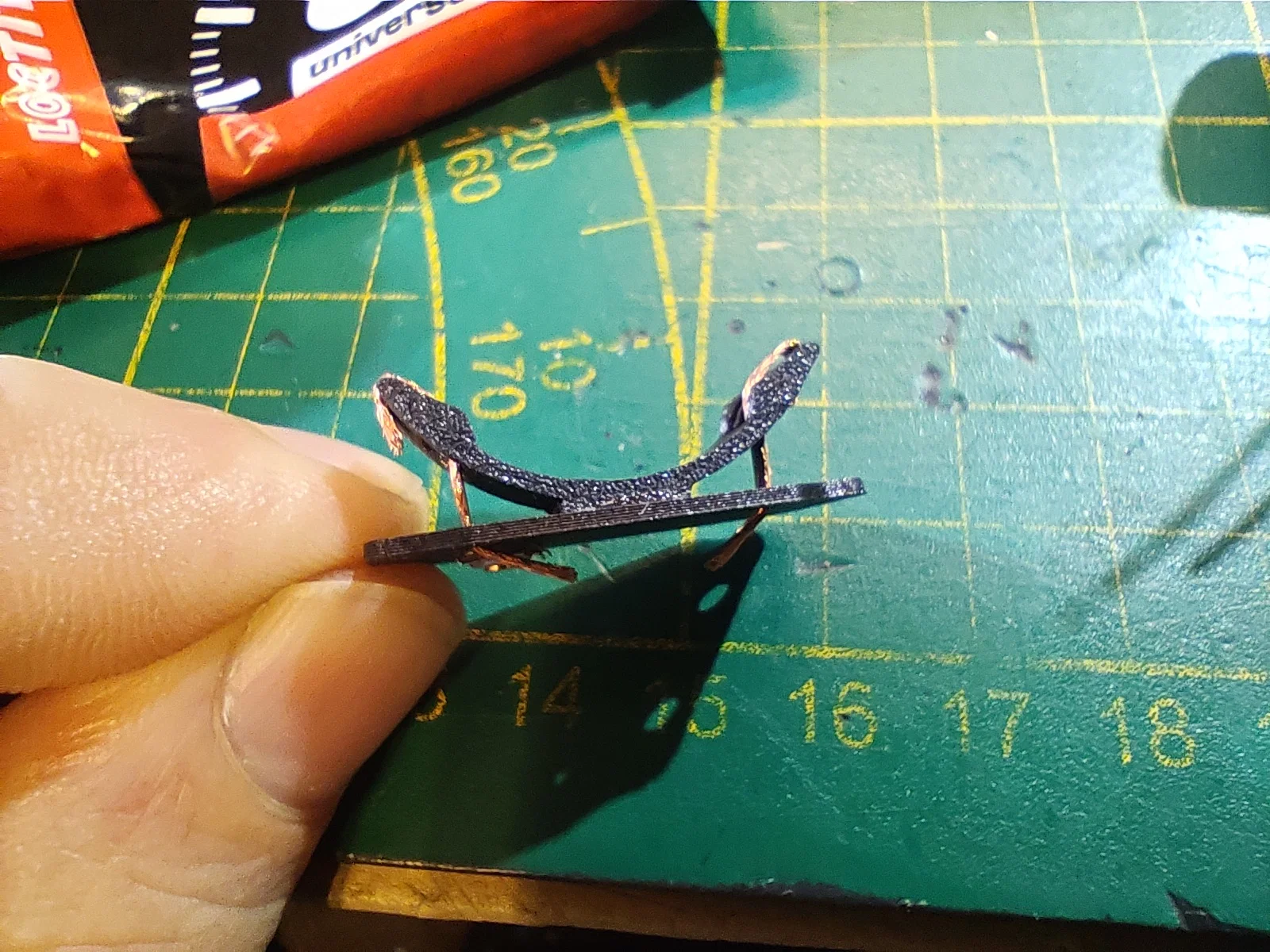

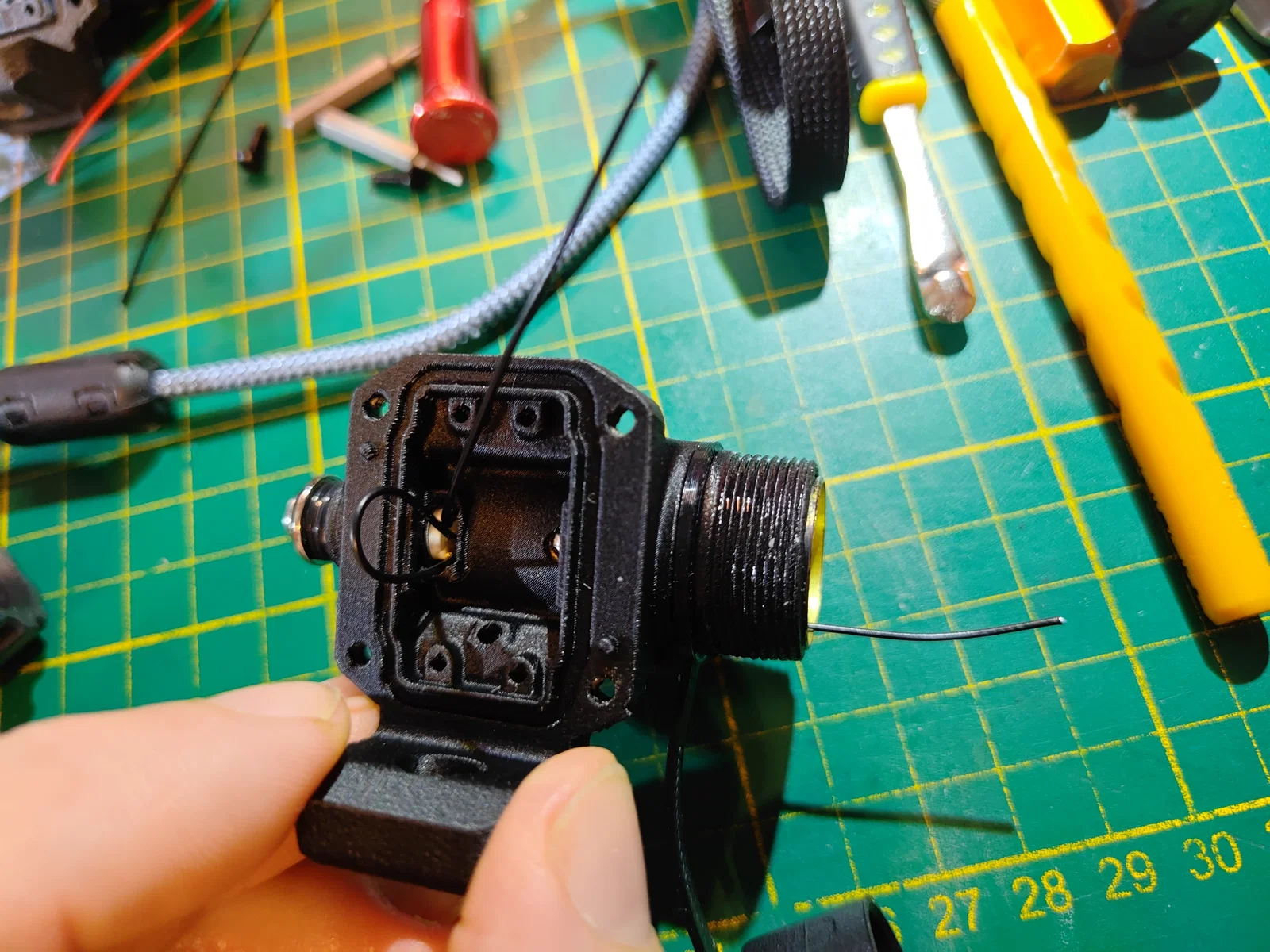

Một sợi dây từ main switch được để dài hơn có chủ đích: nó đóng vai trò như “dây kéo” sau khi bạn hàn dây vào lò xo pin (battery spring) trên contact plate. Dán nó vào phần hõm (recess) rồi dùng vòng dây để kéo vào. Đảm bảo các chân (legs) có góc phải hướng về phía switch, và các chân phải chui đúng vào giữa switch và IR led.

Chi phí cho bản build này theo đúng các món linh kiện mình dùng (cũng tùy bạn có sẵn vài thứ lặt vặt ở nhà hay chưa) sẽ rơi vào khoảng 1030 đến tối đa tầm 1100€ (ước lượng sơ bộ, có thể khác tùy trường hợp).

Danh sách linh kiện (Parts list):

Brass melt heat inserts: 1/4x8x8 double twill

https://de.aliexpress.com/item/1005005083203380.html

Brass disc contact plate for battery cap: 20mm diameter

https://de.aliexpress.com/item/1005008782432927.html

Battery assembly screws: M2x6mm

https://de.aliexpress.com/item/1005006968072651.html

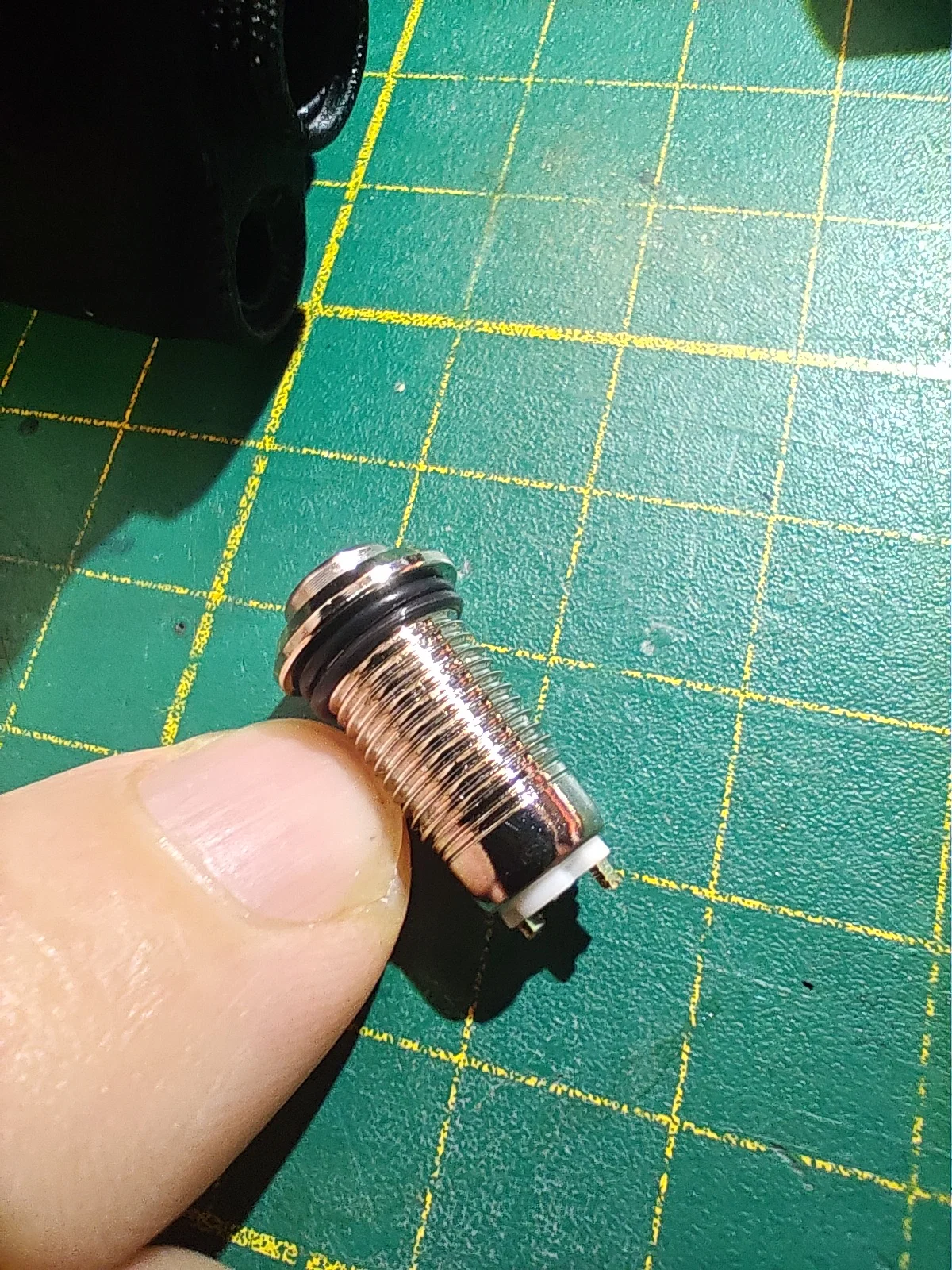

Button water resistant: no led if possible/ self locking/ 3-6 volt/ 8mm

https://de.aliexpress.com/item/1005007168217107.html

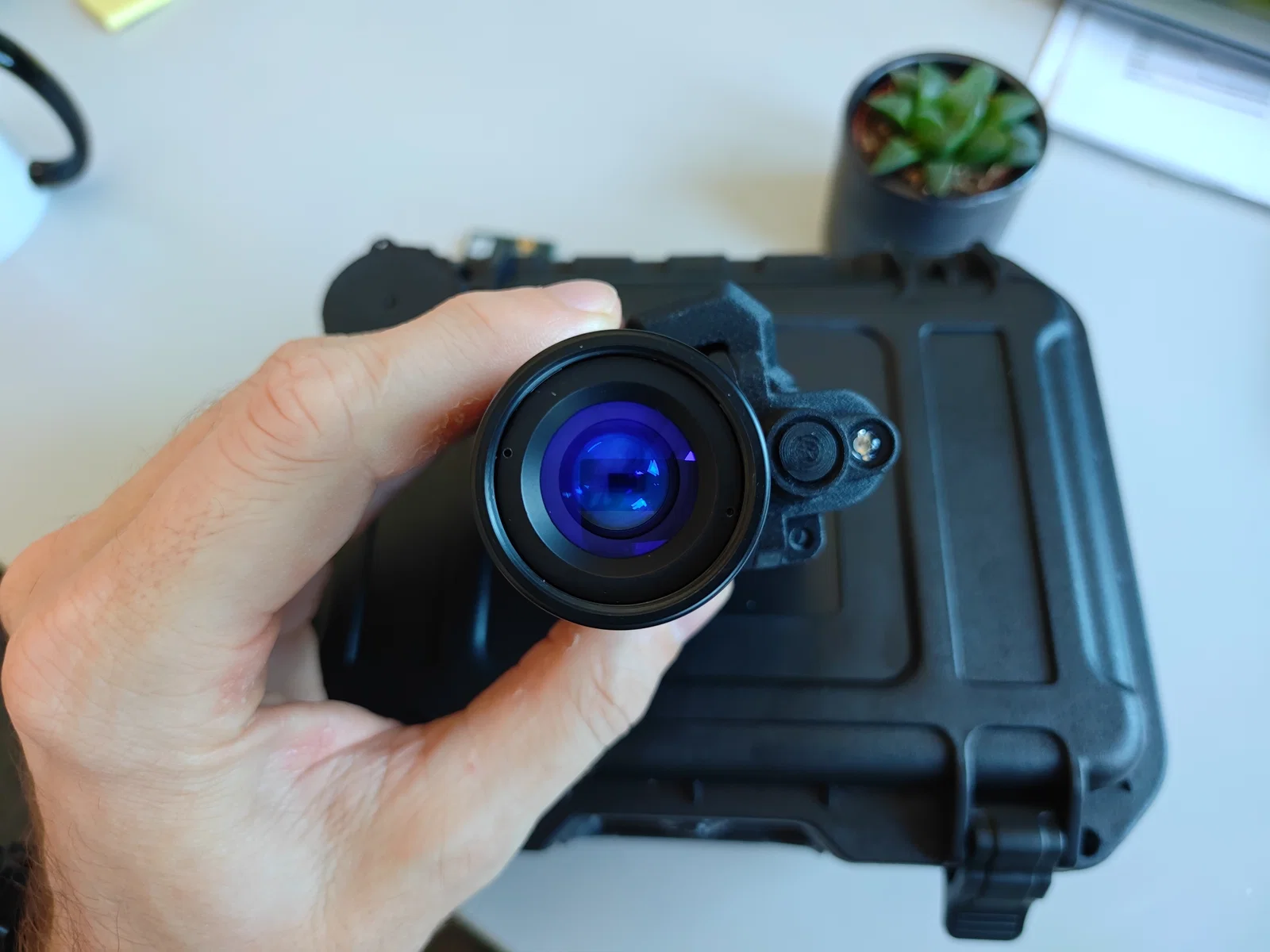

PVS14 front lens assembly:

https://de.aliexpress.com/item/1005005665744650.html

PVS14 Ocular/ Eye piece:

https://de.aliexpress.com/item/1005006663469240.html

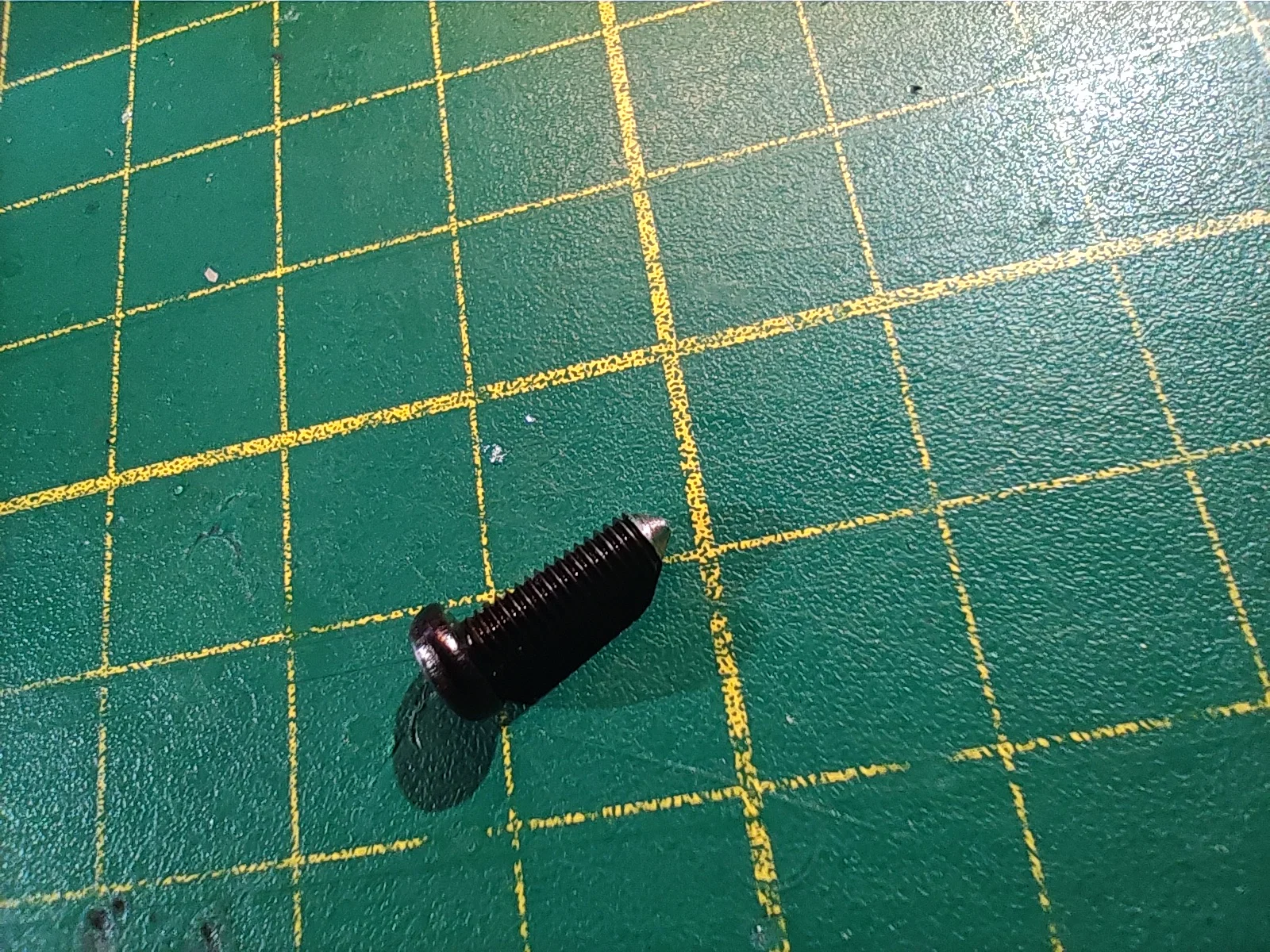

Led "Switch" screw: M3 12mm

https://de.aliexpress.com/item/4000038065691.html

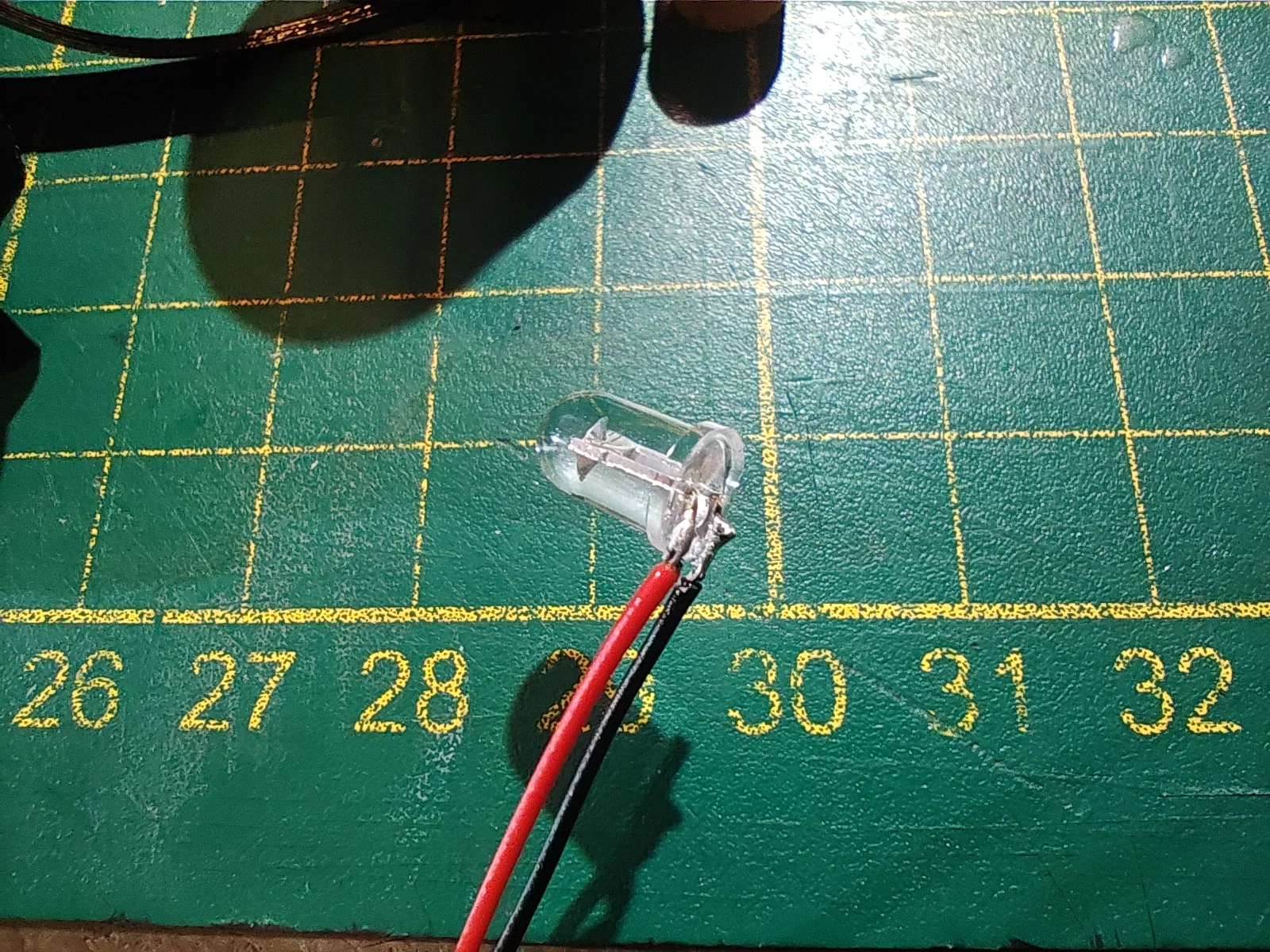

IR illuminator LED: 850nm 5mm

https://de.aliexpress.com/item/32882491556.html

Battery contacts:

https://de.aliexpress.com/item/1005007104657640.html

Solder wick: 2mmx 1.5meter

https://de.aliexpress.com/item/1005006427770026.html

contact plate screws: M2x4mm countersunk (non metric thread)

https://de.aliexpress.com/item/1005003214170511.html

IR led push button: 4x4x1,5mm

https://de.aliexpress.com/item/1005005633442363.html

Resistor for IR led: 100Ohm 1206 SMT

https://de.aliexpress.com/item/1005009114985699.html

Grub screw for front thread cover: M2,5x3mm

https://de.aliexpress.com/item/1005012143613748.html

Wire: AWG28

https://de.aliexpress.com/item/1005005450270866.html

Metal band for battery contact: Nicel plated steel band 0.12x8mm

https://de.aliexpress.com/item/1005008046854999.html

Brass tube for battery slot: 18x17x500mm OPTIONAL!

https://de.aliexpress.com/item/1005006695881080.html

Ống MX10160 mình dùng cho bản build của mình:

https://www.alibaba.com/product-detail/MX10160-GEN2-White-P45-Image-

Intensifier_1601665592435.html

PVS14 optics set: Mua front lens và ocular riêng để dễ nằm trong mức nhập miễn thuế!

Mua combo sẽ dễ bị tách ra làm thủ tục hải quan riêng và bạn sẽ phải trả thêm thuế/phí nhập khẩu!!! (tùy nơi bạn sống)

https://de.aliexpress.com/item/1005005780466031.html
